Nắp đậy ống kính Better Push On Lens Caps

Mô tả

Trong quá trình sắp xếp lại bộ sưu tập ống kính vintage, mình gặp khó khăn trong việc tìm kiếm nắp đậy ưng ý nên đã tự thiết kế riêng. Mục tiêu của mình là tạo ra loại nắp đậy dạng ấn (push-on), có không gian để dán nhãn lớn, có phần gờ để dễ tháo lắp và đặc biệt là phải bám chặt vào kính lọc (filter) gắn trên ống kính. Cụ thể hơn, mình thiết kế để dùng cho các loại kính lọc UV K&F Concept hiện đại có viền khía mà mình đang dùng trên tất cả ống kính.

Các kích thước đi kèm: 40.5mm, 42mm, 49mm, 52mm, 55mm, 58mm, 62mm, 67mm

Đặc điểm thiết kế

Trước hết, đây là nắp dạng ấn. Thiết kế không hề cầu kỳ hay có linh kiện chuyển động, mục tiêu là làm sao để in và sử dụng đơn giản nhất có thể. Mình không thích loại nắp "bóp" hiện đại vì chúng rất dễ rơi ra ngoài túi đựng máy ảnh.

Thứ hai, mình thêm hai gờ nhỏ để giúp việc tháo nắp dễ dàng hơn.

Thứ ba, đáy nắp phẳng và đủ dày để bạn có thể thêm hai lớp chữ nếu muốn. Độ dày này cũng giúp bảo vệ ống kính tốt hơn khi bị va đập.

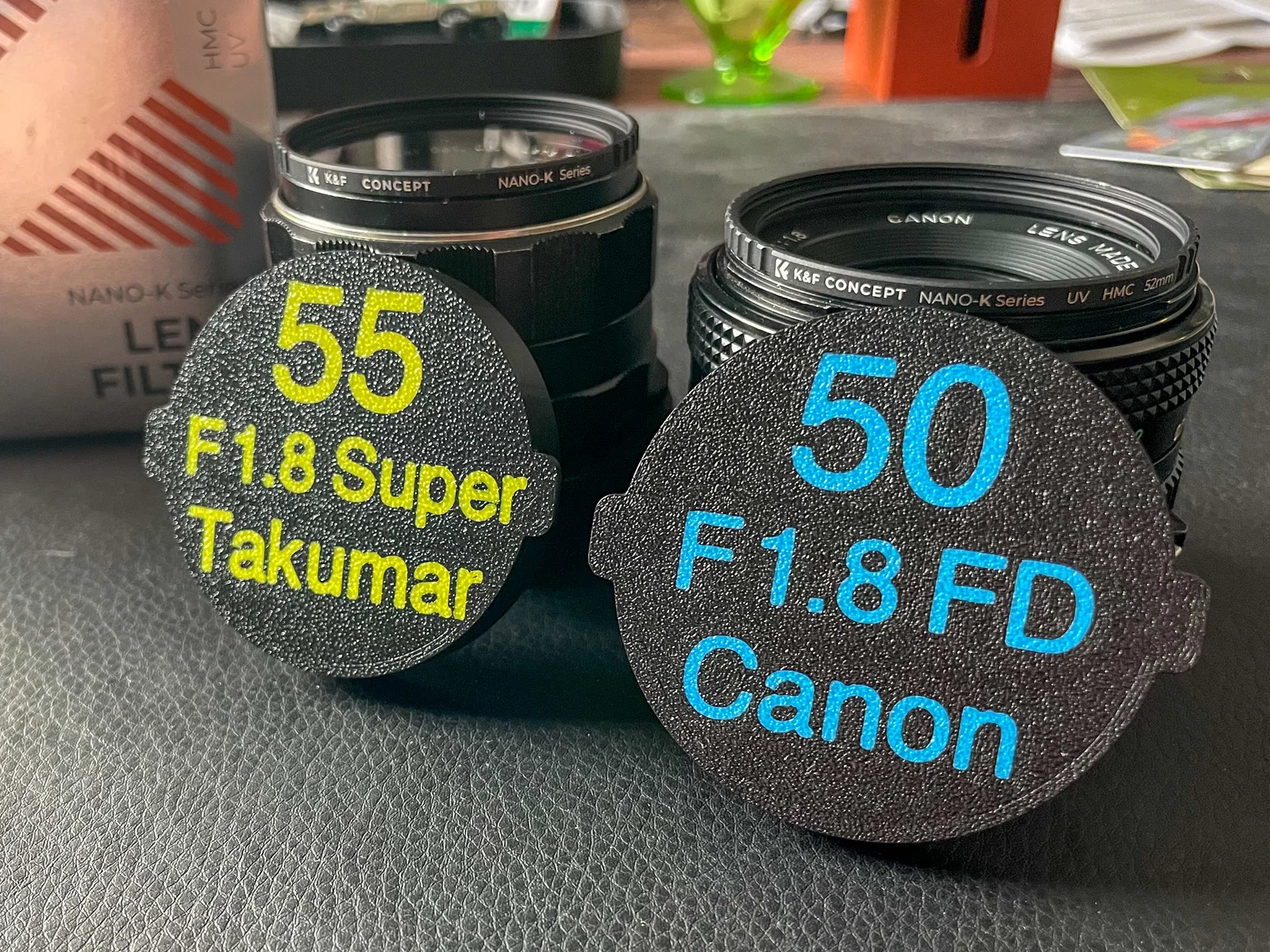

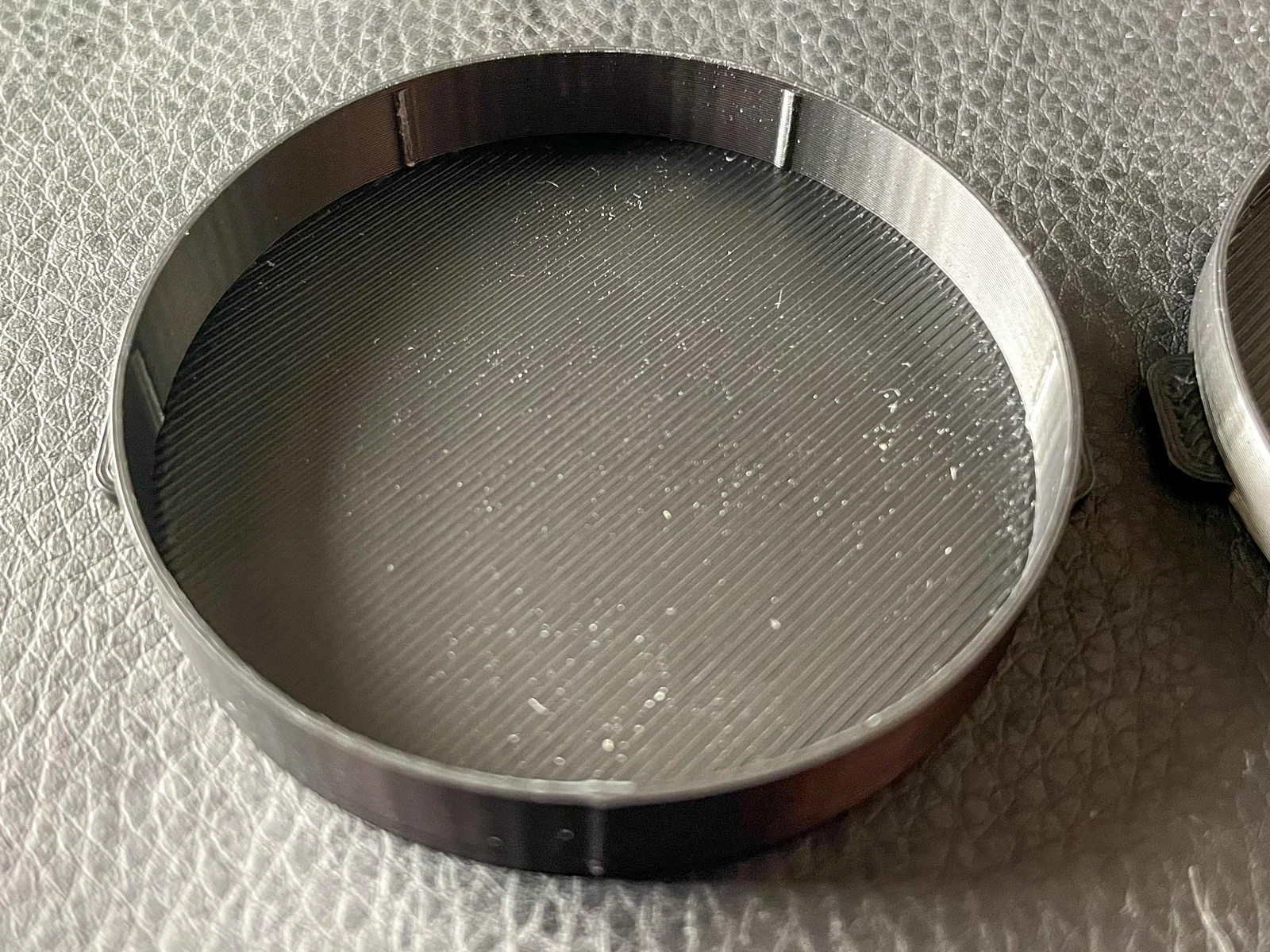

Thứ tư, bên trong có các gờ áp lực. Mình khá ngạc nhiên khi ít người áp dụng điều này. Nó giúp nắp bám chặt vào thân ống kính. Mình dùng kính lọc UV K&F Concept cho mọi ống kính và chúng có viền khía bên ngoài. Dễ cầm nắm nhưng lại không "hợp rơ" với các loại nắp thông thường. Với thiết kế này, nắp sẽ khớp hoàn hảo như đeo găng tay.

Thứ năm, mình có kèm cả phiên bản "cao" và "thấp" cho mỗi kích thước. Nhiều ống kính vintage có không gian dư thừa thì dùng loại "cao", còn khoảng 1/3 số ống kính của mình lại cần loại "thấp" vừa vặn với kích thước của filter K&F Concept. Mình khuyến khích nên ưu tiên dùng loại cao nếu có thể.

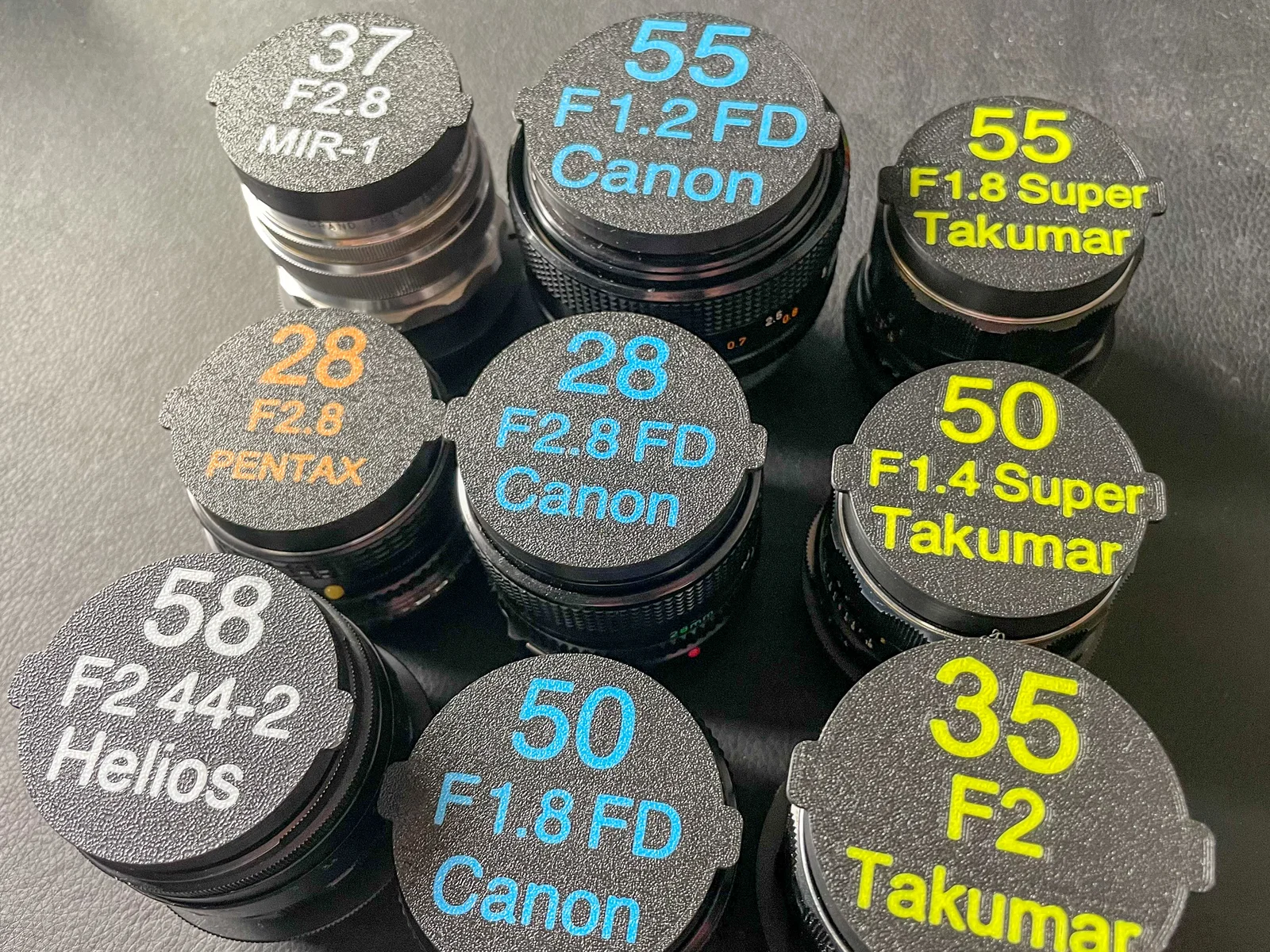

Dán nhãn và Chèn chữ

Mình dùng Bambu Studio để thêm chữ vào mặt đáy. Sử dụng cài đặt sau:

Độ dày (Thickness): 0.4mm (0.6mm cũng được nếu bạn cần)

Độ sâu (Depth): 0mm

Thao tác (Operation): Modifier

Nếu bạn chưa từng chèn chữ vào mô hình: Chỉ cần xoay góc nhìn xuống đáy nắp, chọn nắp đó rồi nhấn vào biểu tượng chèn chữ (hình chữ T). Nhập nội dung, chọn in đậm (BOLD) rồi tùy chỉnh kích thước cho phù hợp.

Nếu muốn ghi tiêu cự, khẩu độ và tên hãng, bạn hãy thực hiện từng dòng một theo các bước trên nhé.

Khi cài đặt độ dày, lớp in 0.4mm sẽ tối ưu nhất vì máy chỉ cần đổi màu hai lần: một lần cho màu chữ và một lần cho màu thân. Lưu ý đây là khi in với chiều cao lớp 0.2mm.

Cài đặt in ấn

Mình dùng nhựa Bambu Basic PLA với chiều cao lớp 0.2mm. Không cần tháp xả nhựa (purge tower) hay support.

Thông thường mỗi cái mất khoảng 20-25 phút để in. Bạn nên in nhiều cái cùng lúc để tiết kiệm thời gian đổi màu nhựa.

Bạn có thể cần điều chỉnh nhẹ kích thước nắp tùy thuộc vào loại filter đang dùng hoặc nếu không dùng filter.

Lời kết

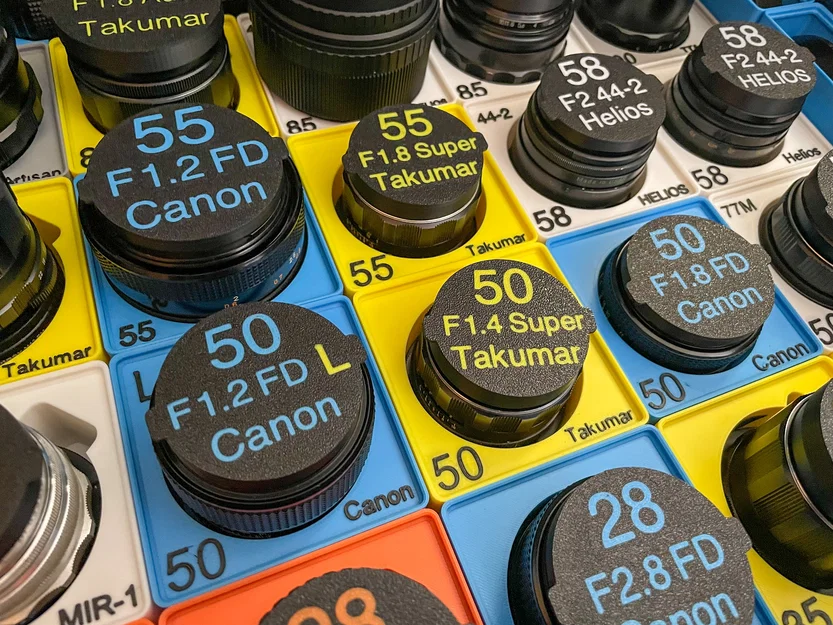

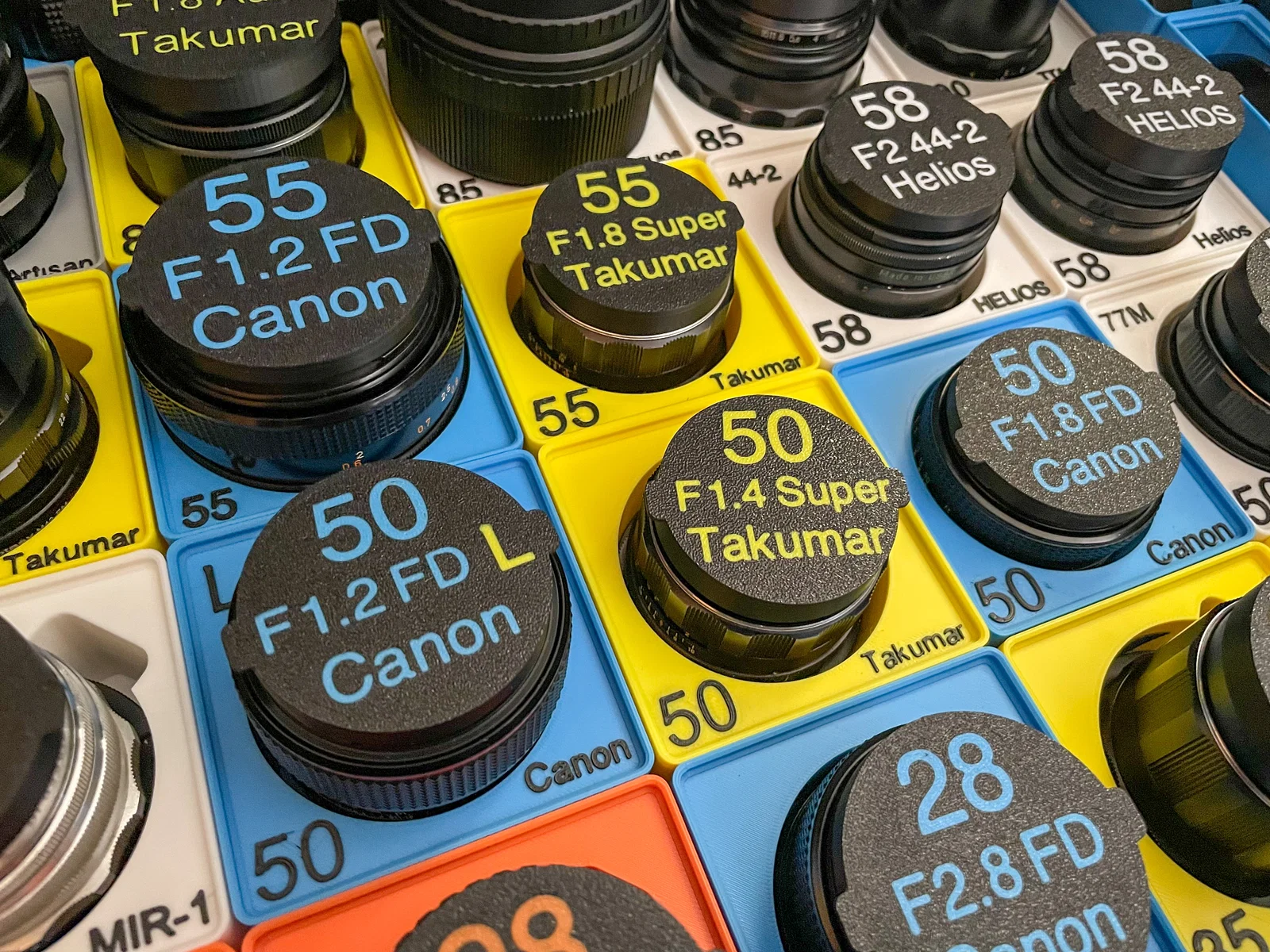

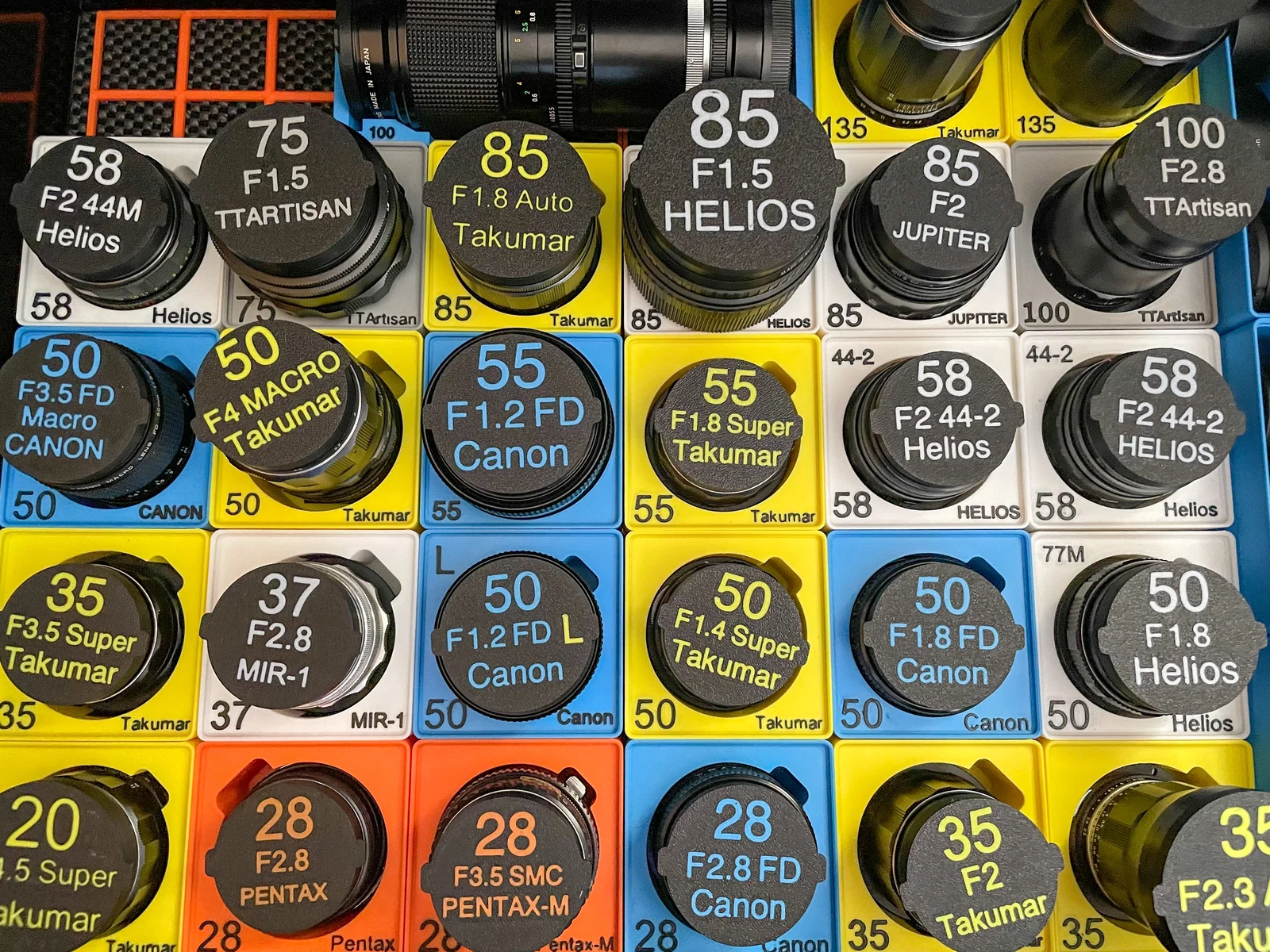

Hãy thoải mái sử dụng, remix và chỉnh sửa mẫu nắp này. Nếu bạn quan tâm đến các khay đựng Gridfinity trong ảnh, mình cũng đã đăng tải chúng trên tài khoản của mình rồi đấy.
