DBS 114 V2 Astrograph - Kính Thiên Văn Chụp Ảnh Thiên Văn In 3D

CẬP NHẬT NGÀY 7-3-26:

Đã đăng tải các tệp cho bộ lấy nét (focuser) in 3D mới sử dụng bạc đạn tuyến tính (Linear Bearing)!

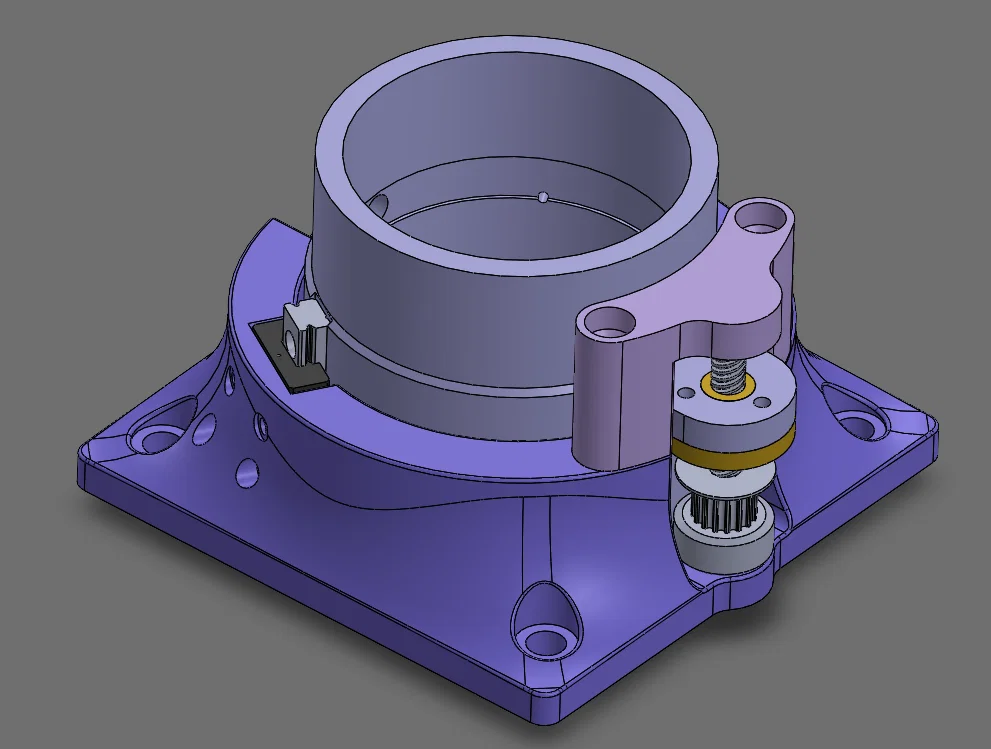

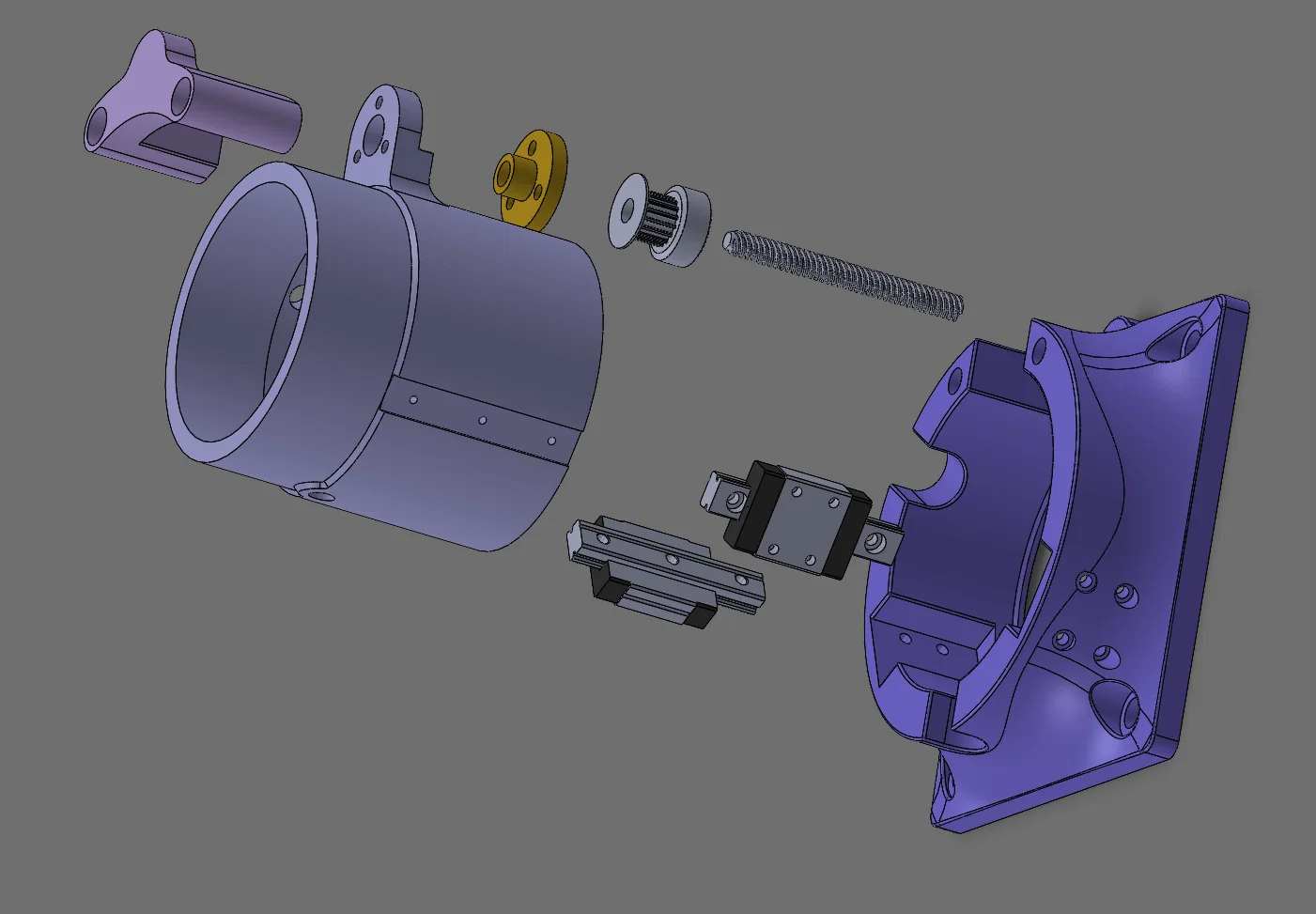

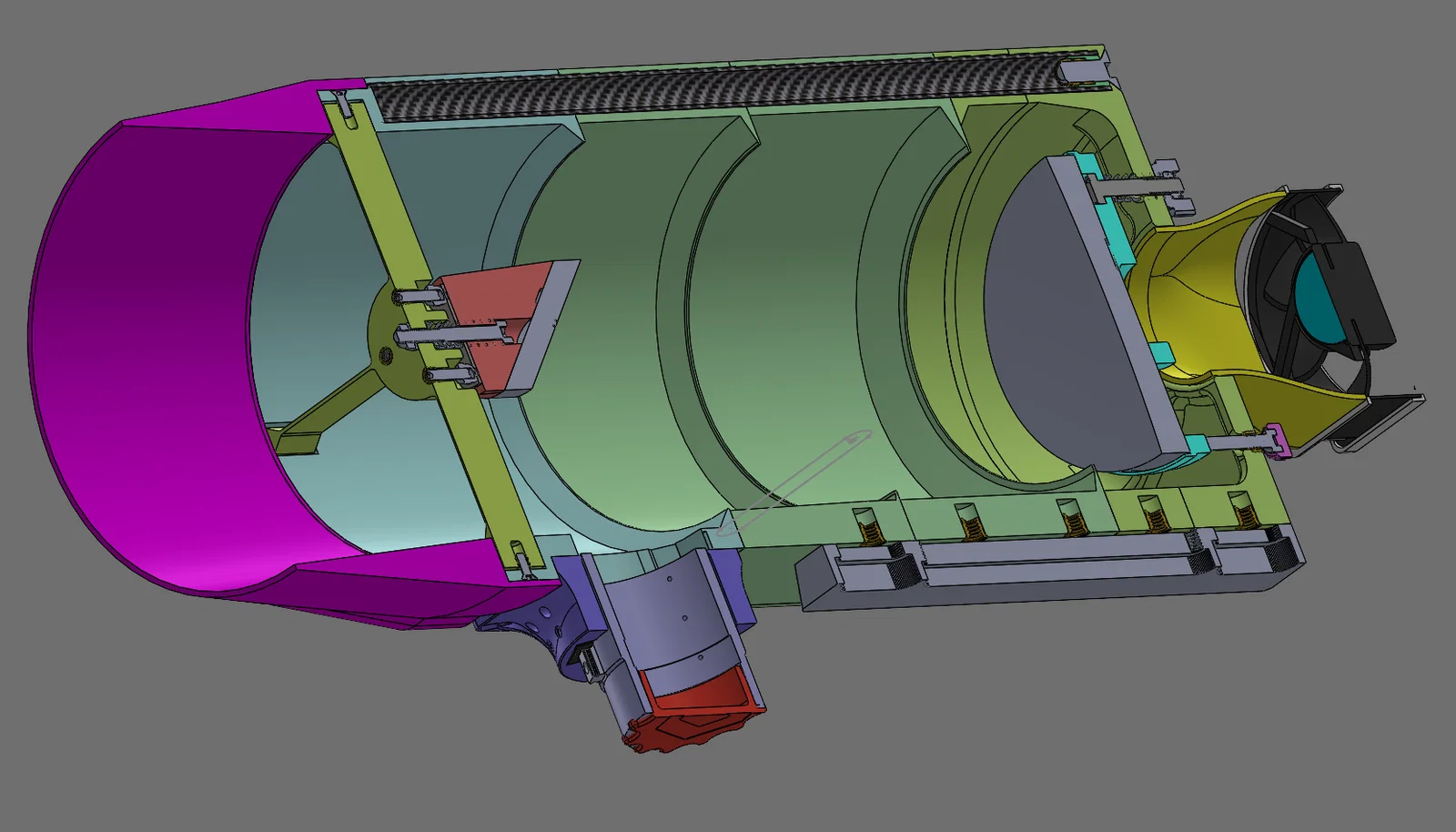

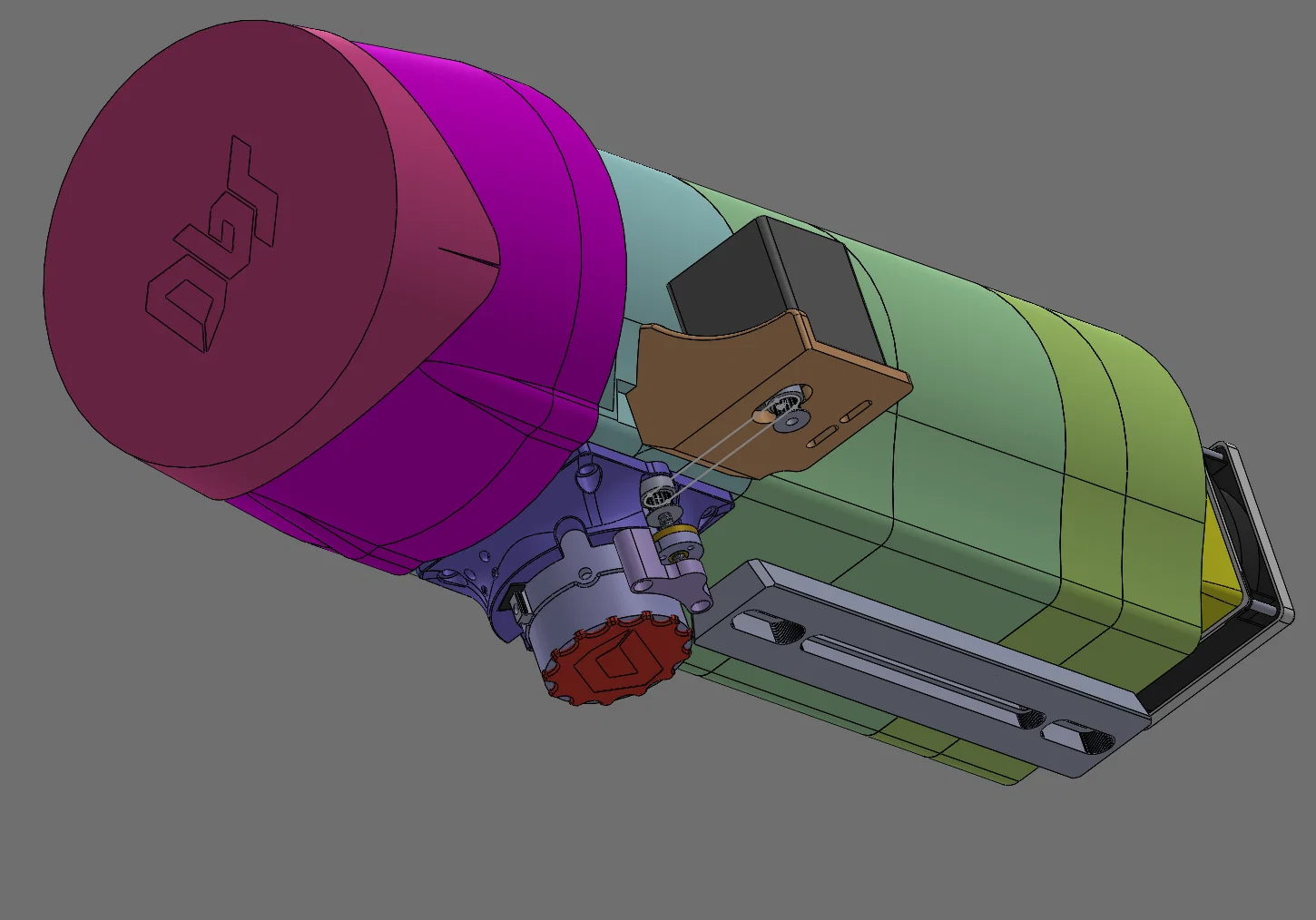

Ống rút của bộ lấy nét chạy trên hai bạc đạn tuyến tính LWL7B với trục vít me T5 để tạo chuyển động. Một dây đai GT2 truyền động thông qua động cơ lấy nét tự động gắn ở bên hông kính thiên văn.

Phạm vi lấy nét hiện tại khá ngắn, khoảng 16mm. Điều này có nghĩa là bạn sẽ cần điều chỉnh khoảng cách gương sao cho điểm lấy nét rơi vào giữa phạm vi để đảm bảo đủ hành trình. Cách này tuy không lý tưởng nhưng theo kinh nghiệm của mình thì cũng không phải vấn đề quá lớn. Hơi tốn công lắp đặt một chút nhưng sau khi tinh chỉnh thì dùng rất tốt.

Bộ lấy nét này được thiết kế chuyên biệt để hoạt động với QHY Minicam8 cùng Off Axis Guider. Đây là thiết lập hơi đặc thù, vì vậy nếu dùng camera khác, bạn có thể cần điều chỉnh thêm. Nhớ ghé Discord để hỏi nếu gặp khó khăn nhé.

Danh sách vật tư (BoM):

• 2X Thanh ray tuyến tính - https://amzn.to/4juvaNr
• Trục vít me T5 - https://amzn.to/4sv6o3M
• 2X Bạc đạn M5 - https://amzn.to/4aItvS1
• Puli 16T - https://amzn.to/4sungaJ
• Dây đai 170mm - https://amzn.to/3ZXKwks
• Lá đồng - https://amzn.to/4lgqSKs
• 4X M4 Heat set insert
• 2X M4x~25mm SHCS
• 3X M3x8mm
• 6X M2 heat set inserts
• 6X M2x8mm
• 8X M2x6mm

CẬP NHẬT NGÀY 21-1-25:

Đã tải lên tệp STEP của bản V2. Việc phát triển bộ lấy nét in 3D mới vẫn đang tiếp tục. Mình đã test được vài đêm và cần chỉnh sửa thêm trước khi ra mắt chính thức. Các tệp CAD đã có trong bộ lắp ráp STEP.

Nhớ kiểm tra kênh Discord vì mình thường xuyên cập nhật tệp ở đó trong quá trình làm việc.

CẬP NHẬT NGÀY 11-1-26:

• Thay đổi khung đỡ (spider) để cho phép điều chỉnh gương thứ cấp trái-phải (so với trục ống rút lấy nét).

CẬP NHẬT NGÀY 10-1-26:

• Cập nhật phần FRONT_TUBE_3_V2 để chừa khoảng trống cho thanh ray tuyến tính của bộ lấy nét sắp tới.
• Cập nhật nắp 2 inch cho ống rút.
• Thêm nắp chống bụi.
• Xóa các tệp V1 cũ để tránh nhầm lẫn.

Chiếc DBS14 V2 của mình đã lắp ráp hoàn thiện. Đang chờ Gemini EAF và Baader MPCC Coma Corrector về để test và tinh chỉnh.

CẬP NHẬT NGÀY 2-1-26:

Đổi tên thành phiên bản 2.0. Tệp mới vượt quá giới hạn dung lượng trên Discord nên mình đưa lên đây.

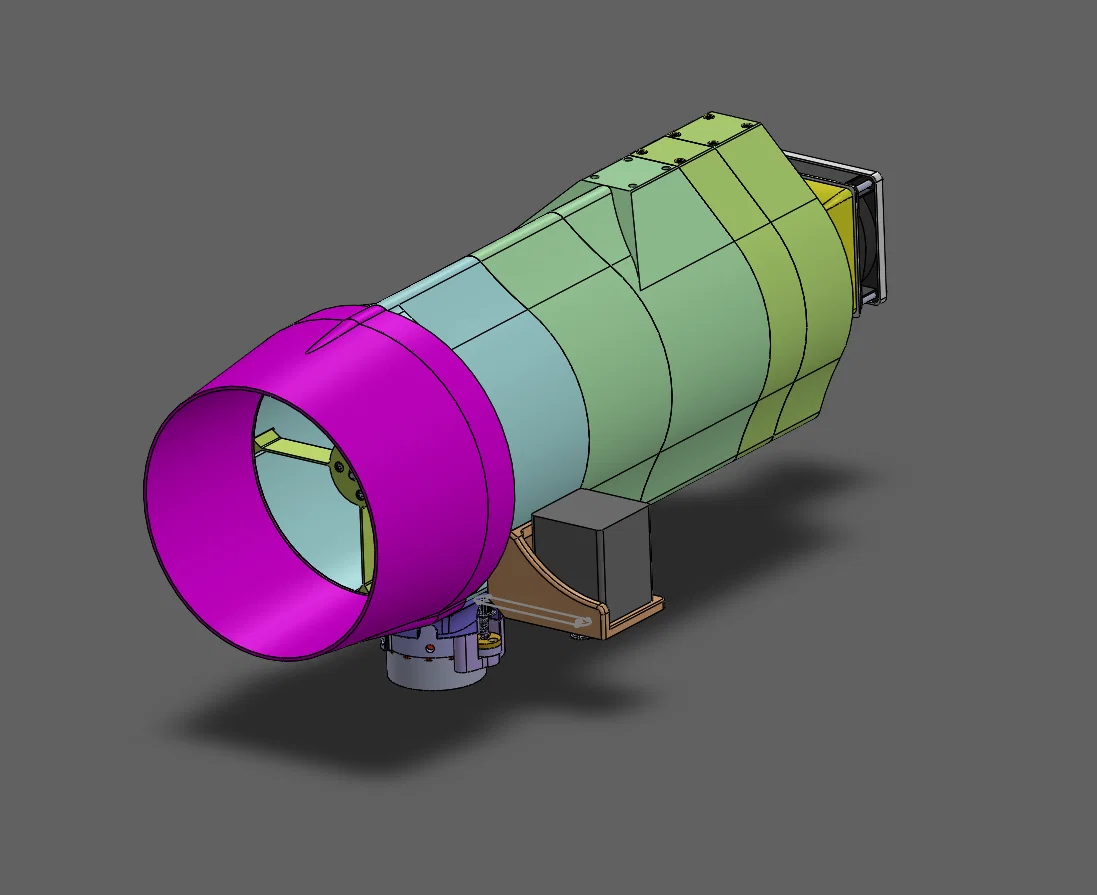

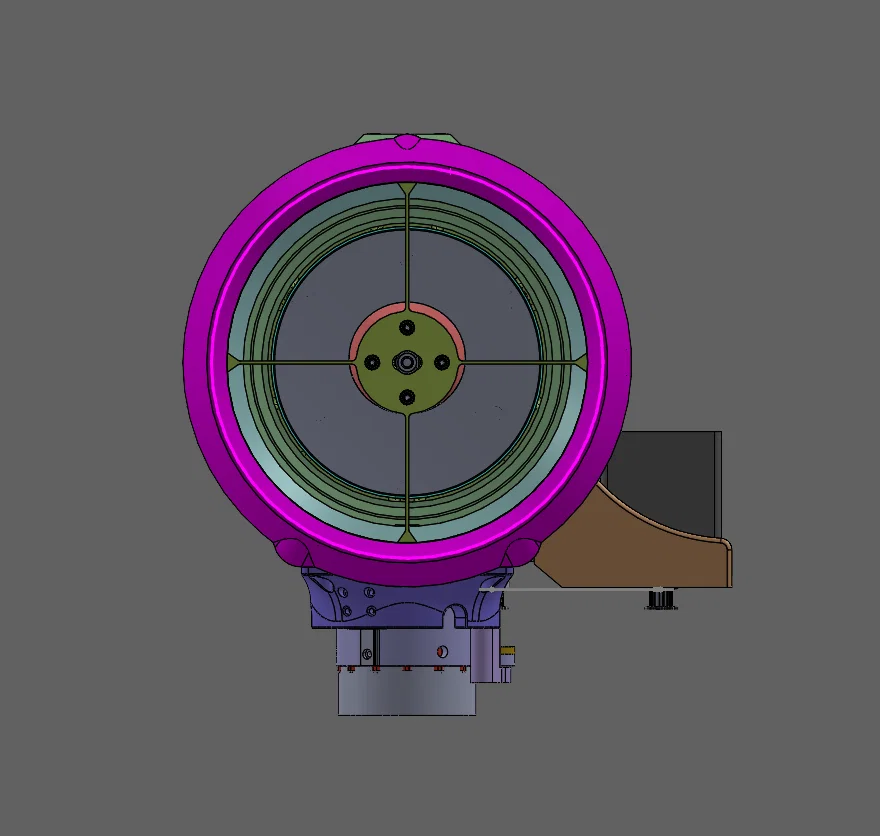

• Ống trước mới và khung đỡ 4 chấu in 3D: Thay đổi ống trước để phù hợp với khung đỡ 4 chấu in 3D thay vì 3 chấu như bản cũ. Loại 3 chấu trước đây khá thú vị nhưng làm hình dạng ngôi sao không đẹp bằng. Thiết kế này giống với DBS150 và đang cho kết quả rất tốt.

• Chắn sương (Dew Shield) mới để khớp với hình dạng phần đầu mới.

• Ống sau mới: Phần ống sau giờ gắn bằng 3 ốc đầu bằng M8 vặn vào các ống sợi carbon 15mm. Cách lắp này gọn hơn, ít chi tiết và chắc chắn hơn so với dùng ốc siết (set screws) cũ. Thiết kế này cũng được áp dụng trên DBS150.

• Phễu quạt 80mm phía sau: Cho phép gắn quạt tản nhiệt/chống đọng sương. Cách này cực kỳ hiệu quả trên DBS150.

• Núm điều chỉnh gương sơ cấp nhỏ hơn: Để nhường chỗ cho phễu quạt.

Việc cần làm:

• Mình muốn dùng Baader MPCC coma corrector vì nó có cấu hình thấp (low profile), giúp tăng khoảng cách gương mà không bị ống rút cản đường ánh sáng. Nhưng nó yêu cầu bộ lấy nét siêu thấp, loại đó trên thị trường rất đắt. Vì vậy mình cần tự thiết kế bộ lấy nét in 3D mới.

CẬP NHẬT NGÀY 8-5-25:

Thêm hai tùy chọn mới cho khung đỡ gương thứ cấp in 3D. Một loại tích hợp vào ống trước và một loại là chi tiết rời. Đây là giải pháp thay thế giá rẻ cho khung carbon.

CẬP NHẬT NGÀY 28/3/25:

Cập nhật phiên bản 1.2.3. Sửa lỗi đai ốc lấy nét cho loại dùng dây đai.

CẬP NHẬT NGÀY 24/3/25:

Cập nhật bản 1.2.2. Chỉnh lại lỗ gắn trung tâm trên giá đỡ gương thứ cấp. Thay lò xo gương sang loại dây 1mm vì loại 1.2mm quá cứng còn 0.8mm thì không đủ độ cứng. Thêm STL cho đoạn ống giữa với nhiều độ dài khác nhau.

CẬP NHẬT NGÀY 10/3/25:

Cập nhật bản 1.2.1. Sửa kích thước chốt chắn sương, bổ sung file STL và tài liệu hướng dẫn.

CẬP NHẬT NGÀY 5/3/25:

Cập nhật bản 1.2. Các tệp STEP giờ đã bao gồm toàn bộ phần cứng cần thiết. BoM đã được cập nhật kèm file PDF có hình ảnh chi tiết để dễ lắp ráp.

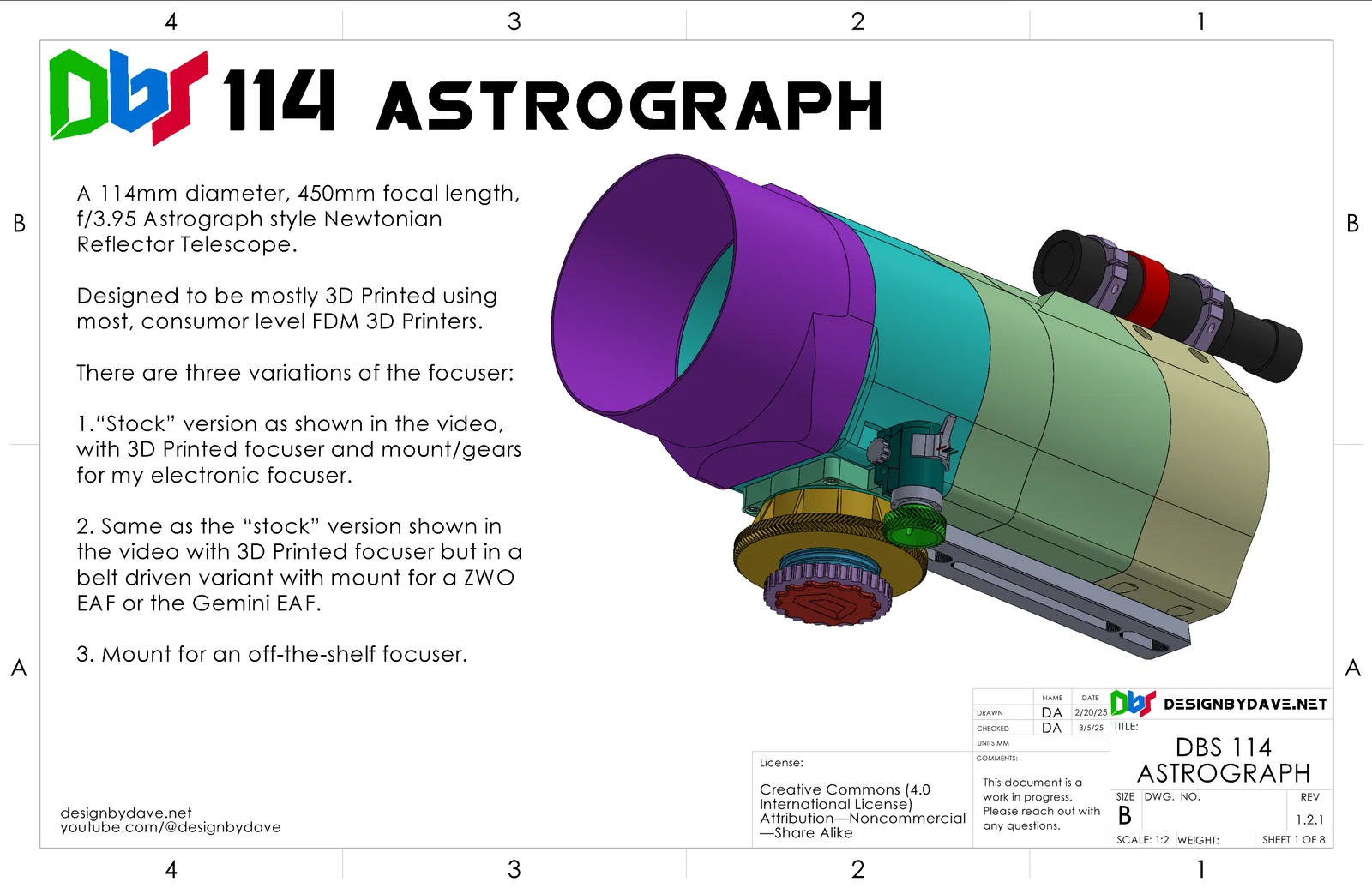

CẬP NHẬT NGÀY 15/2/25: Cập nhật lên bản 1.1 với tệp STEP cho 3 biến thể: 1. Bản "Stock" với bộ lấy nét in 3D. 2. Bản dùng dây đai cho ZWO EAF hoặc Gemini EAF. 3. Giá gắn cho bộ lấy nét thương mại.

Ảnh tinh vân Horse Head và Flame chụp từ bầu trời Bortle 9 với DBS114 và lọc Optolong L-eNhance.

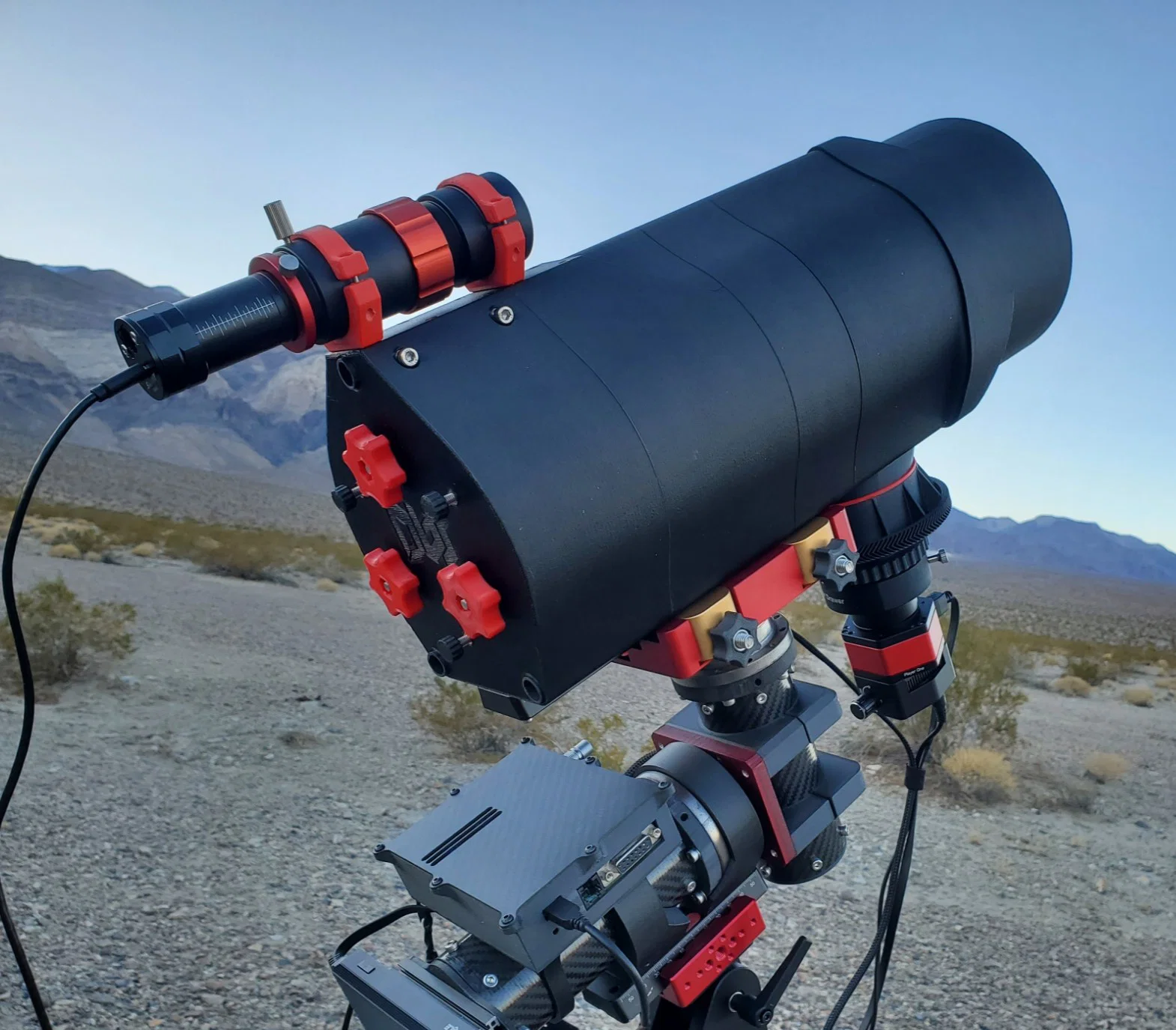

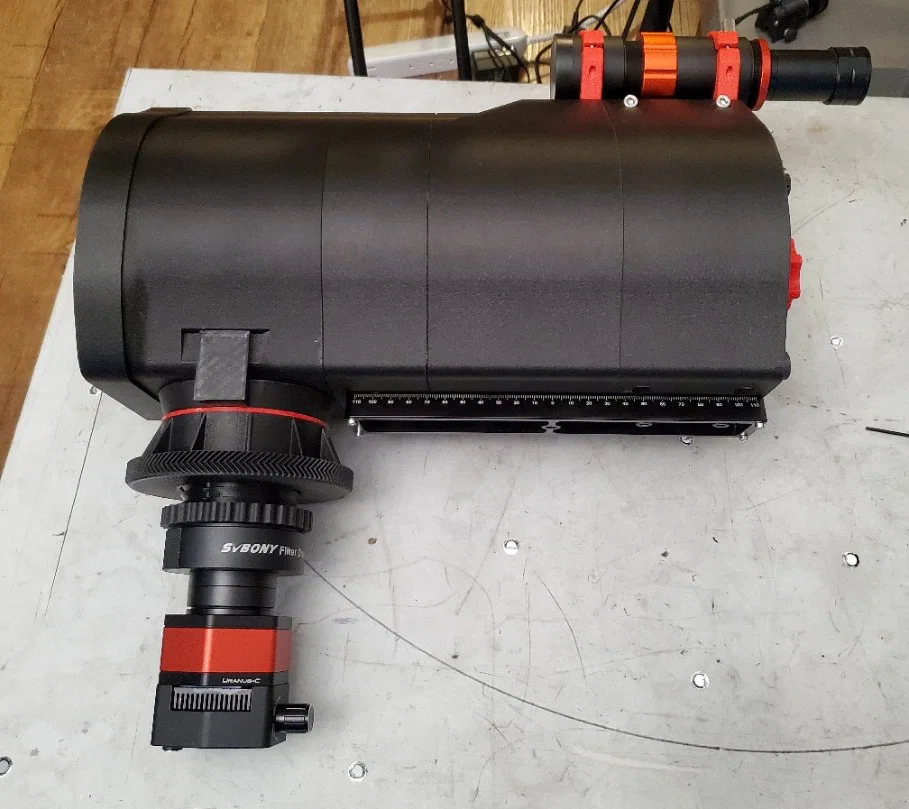

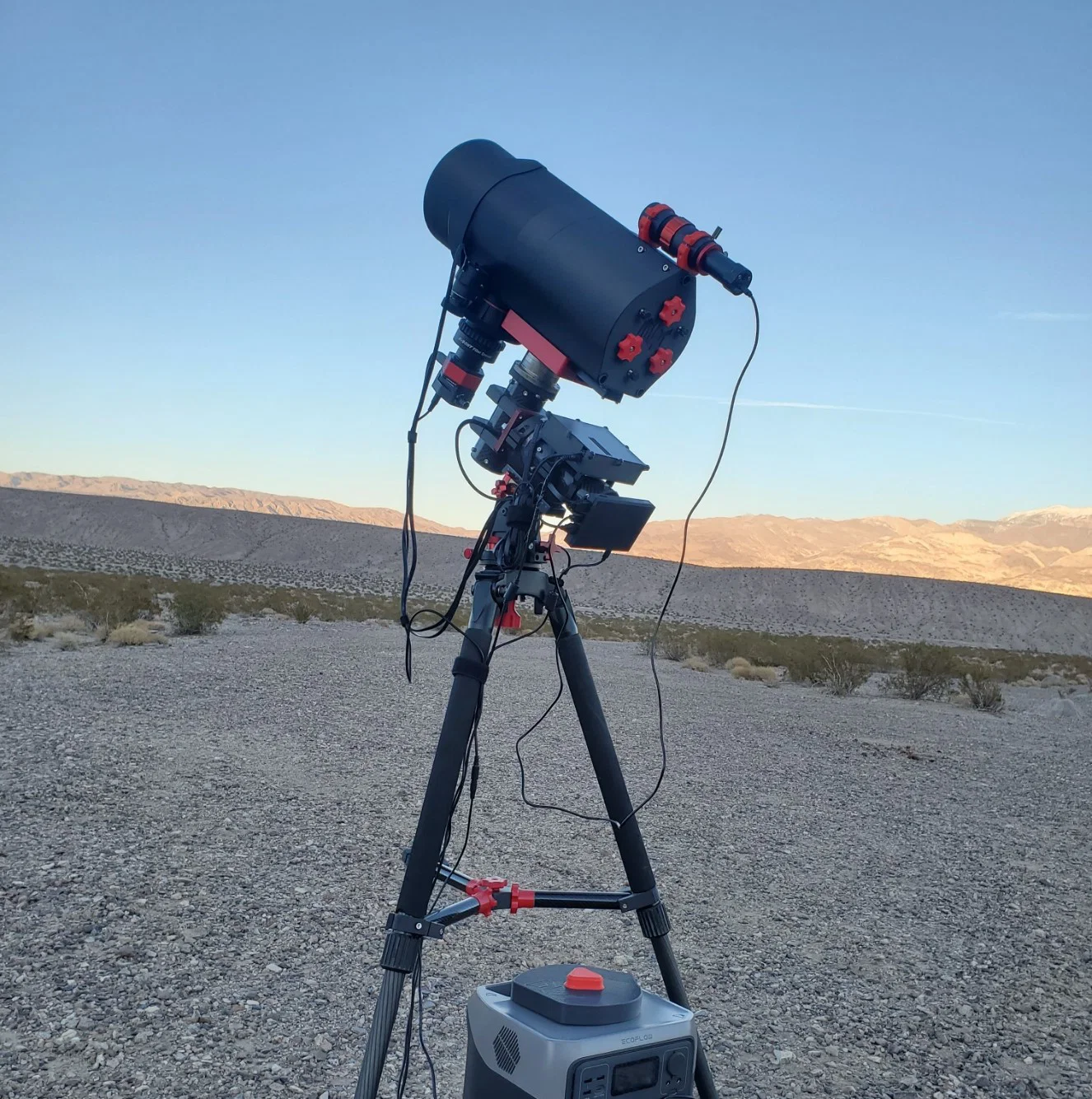

Đây là chiếc kính thiên văn nhỏ tuyệt vời mình thiết kế để chụp ảnh thiên văn sâu (deep sky). Hầu hết các bộ phận đều in 3D, dễ lắp ráp và không quá tốn kém!

Tham gia Discord: https://discord.gg/QdPa9ed6Jq

Xem danh sách vật tư tại đây: https://docs.google.com/spreadsheets/d/1b-qs_hrft_r1nQ2b3eMa2MvVDQmwWlXNoo33ed-G-bU/edit?usp=drive_link

Ủng hộ mình trên Patreon: https://www.patreon.com/c/Designbydave

Lưu ý:

• Đường kính 114mm, tiêu cự 450mm, f/3.95.
• Thiết kế tối ưu cho chụp ảnh thiên văn sâu.
• Nhẹ, dễ chế tạo và chi phí hợp lý.
• Tích hợp bộ lấy nét xoắn ốc (Helical Focuser).
