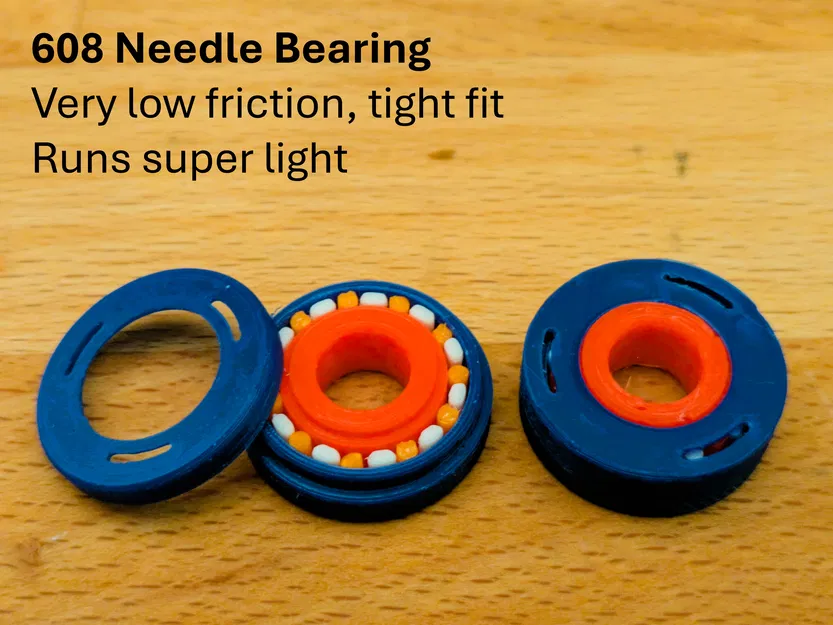

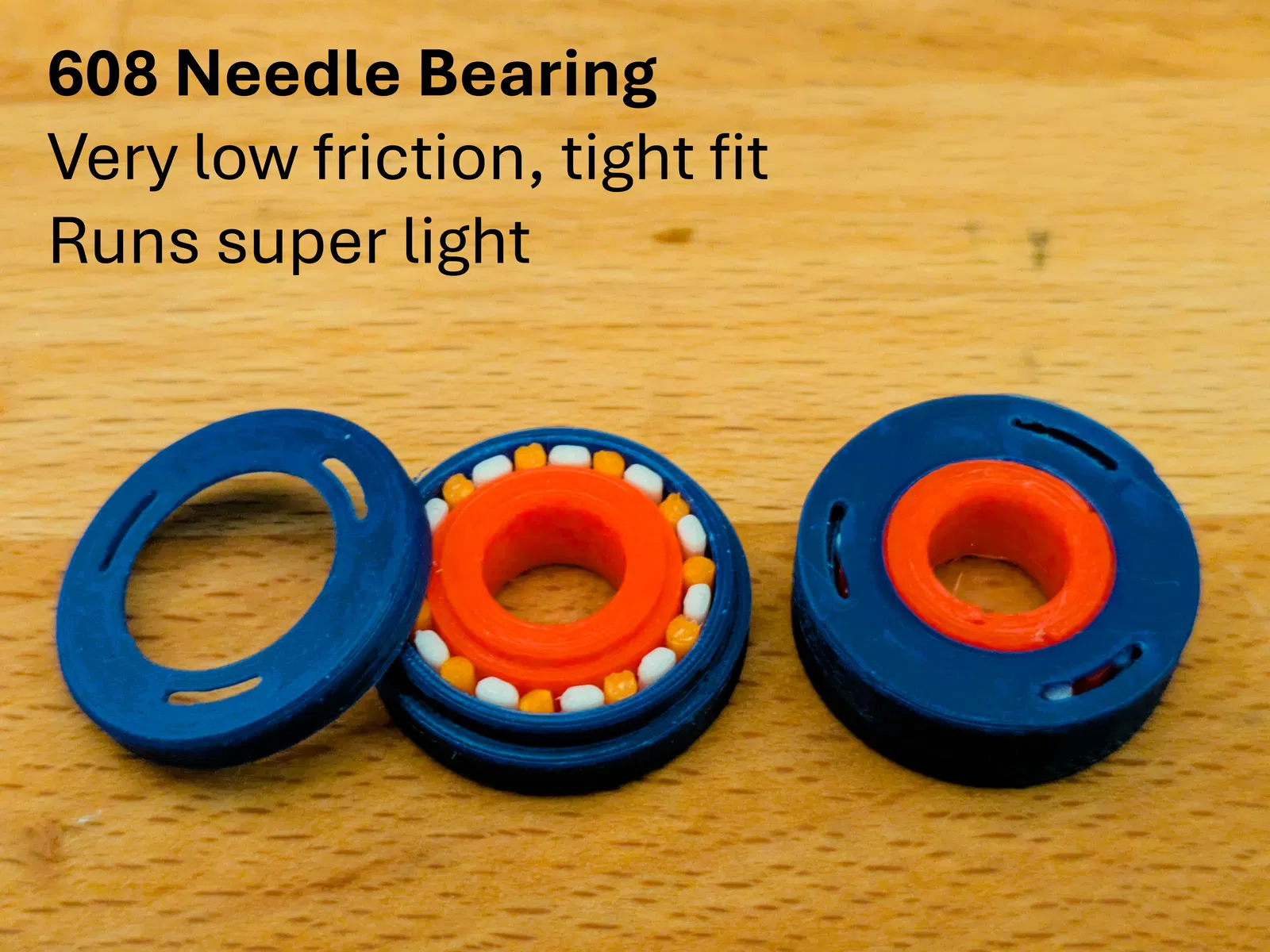

Vòng bi 608 làm từ filament - Dễ lắp ráp, cực nhẹ

Mô tả

Đây là loại vòng bi 608 được làm hoàn toàn bằng dây filament, rất dễ lắp ráp và tùy chỉnh. Nó cực kỳ chắc chắn, khít và vận hành rất nhẹ nhàng. Các bộ phận rất dễ in trên mọi máy in 3D phổ thông với đầu in 0.4 mm.

Vòng bi này sử dụng đoạn dây filament làm con lăn. Filament vốn có độ dung sai cực thấp và hình tròn đều, không tì vết, giúp nó trở thành con lăn tuyệt vời. Thiết kế này được lấy cảm hứng từ ý tưởng dùng filament làm con lăn rất hay ho của @firstgizmo (

Ưu điểm

Loại vòng bi lắp ráp này thực tế hơn nhiều so với các thiết kế Print-in-Place:

• Độ khít cao hơn vì không cần khe hở in (không giống như PIP).
• Bạn có thể kiểm tra và xử lý bề mặt vận hành nếu cần.
• Dễ dàng thay đổi vật liệu làm con lăn.
• Tối ưu hóa độ khít tùy theo nhu cầu, cân bằng giữa độ chặt và lực ma sát. Bạn có thể tháo rời vòng bi để thay thế vòng trong (Inner Race) với các kích thước khác nhau đi kèm trong file STL.

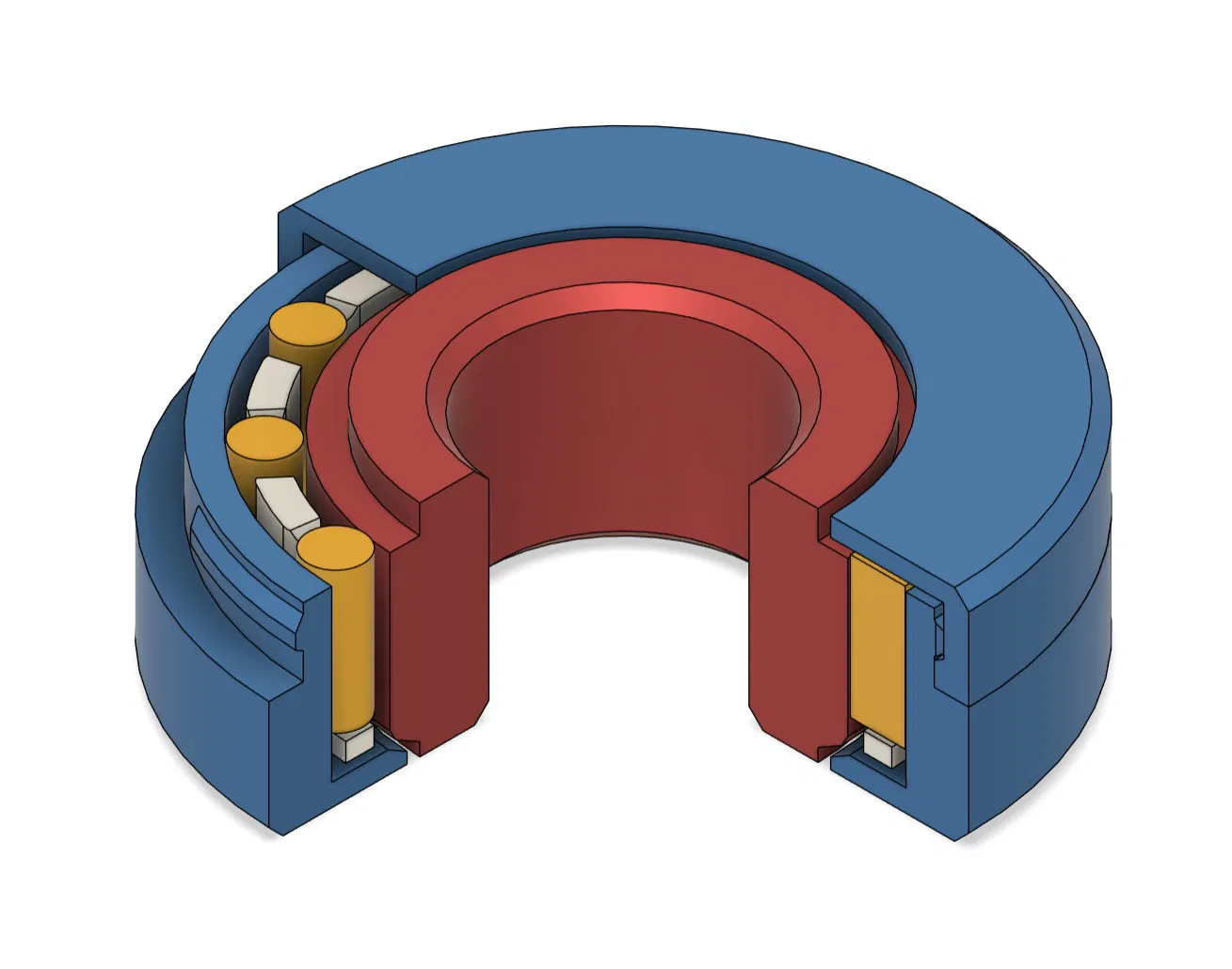

Chi tiết thiết kế

• Vòng bi con lăn vận hành đầy đủ chức năng với ma sát cực thấp.
• Chịu được tải trọng ngang ổn định nhờ các bề mặt trượt ma sát thấp tích hợp.
• Lắp vừa khít cho mọi ứng dụng dùng vòng bi 608 nhẹ.
• Không dùng cho các ứng dụng tốc độ cao/lực lớn/nhiệt độ cao; hãy dùng vòng bi 608 kim loại chuyên dụng cho các mục đích đó.

Hướng dẫn in

Vật liệu

Khuyên dùng PLA, các loại vật liệu khác có thể dùng được nhưng chưa qua kiểm nghiệm.

Cài đặt Slicer

• Đầu in 0.4 mm (to hơn sẽ không hoạt động).
• Chiều cao lớp in (layer height): 0.15 mm
• 2 đường bao (perimeters), 25% infill.
• Các cài đặt quan trọng trên PrusaSlicer:
  • Scarf joint trên Contours.
  • Scarf joint trên Inner Perimeters.
• Kiểm tra và kiểm soát lỗi elephant foot (chân voi).
• Thời gian in khoảng 16 phút trên Prusa Mini hoặc Mk4.
• Hướng đặt chi tiết trên bàn in:
  • Inner Race (vòng trong) không đối xứng, đặt mặt vát xuống dưới.
  • Ba phần còn lại thì cứ đặt bình thường.

Xử lý hậu kỳ

Kiểm tra bề mặt lăn trên vòng trong và vòng ngoài xem có bị gợn hay lỗi in không. Mình đã dùng dũa nhỏ dũa nhẹ cả hai bề mặt để loại bỏ khuyết điểm và làm trơn bề mặt.

Chuẩn bị con lăn

Cắt 11 đoạn con lăn với chiều dài tối đa 4.5 mm (độ dài từ 4.0 đến 4.5 mm đều ổn). Mình dùng sợi PETG để làm con lăn, nó giúp vòng bi êm hơn và tránh bị kẹt nếu để tải trong thời gian dài hoặc ở nhiệt độ cao.

Một lựa chọn thay thế thú vị là dùng sợi FLEX. Nó làm vòng bi chạy êm hơn, nhưng sẽ có thêm một chút ma sát.

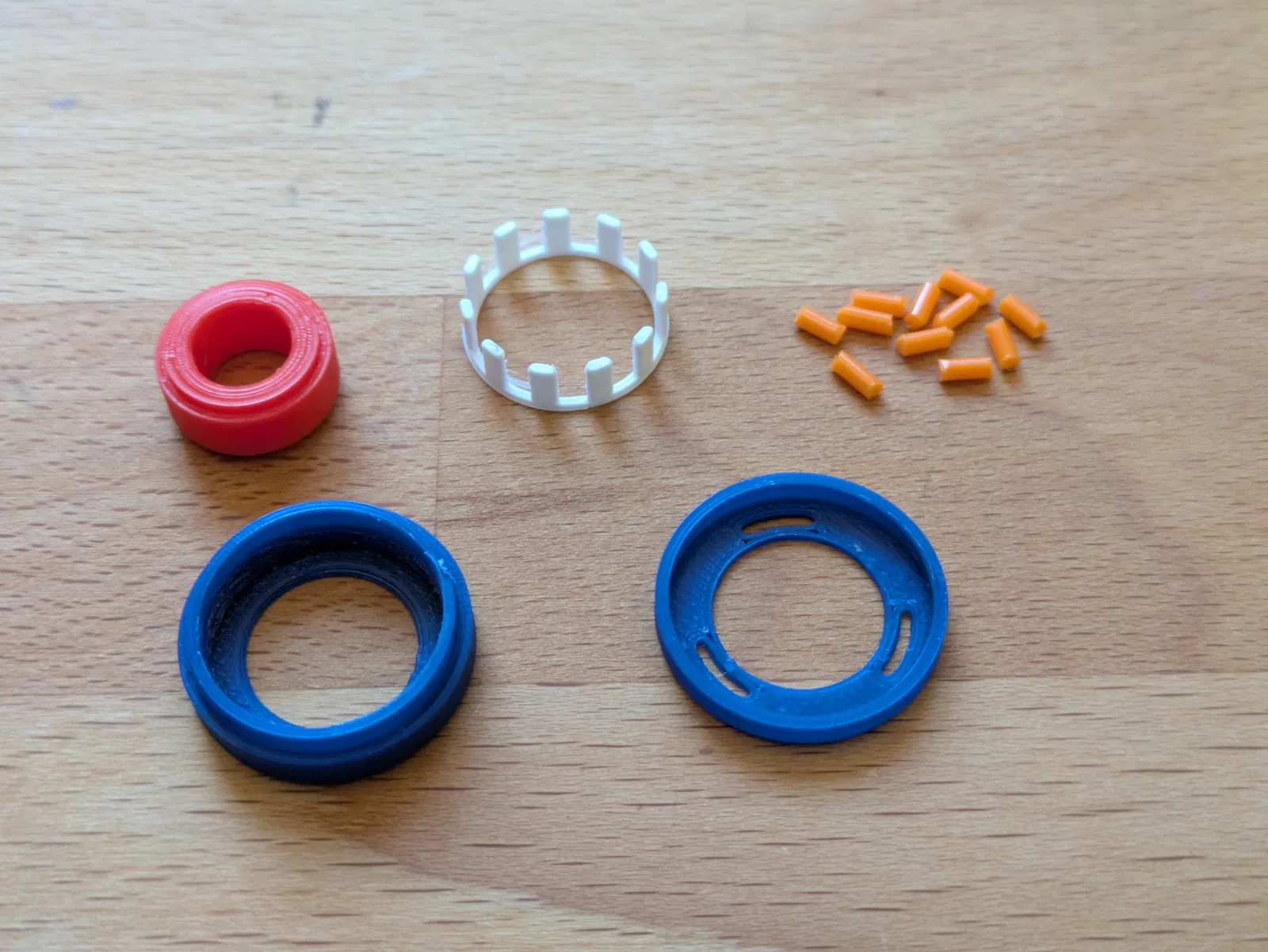

Lắp ráp vòng bi

1. Đặt Outer Race (vòng ngoài) xuống.
2. Đặt Inner Race (vòng trong) vào - đảm bảo mặt vát hướng xuống dưới.
3. Đặt Cage (vòng giữ) vào, mặt có gờ hướng xuống dưới.

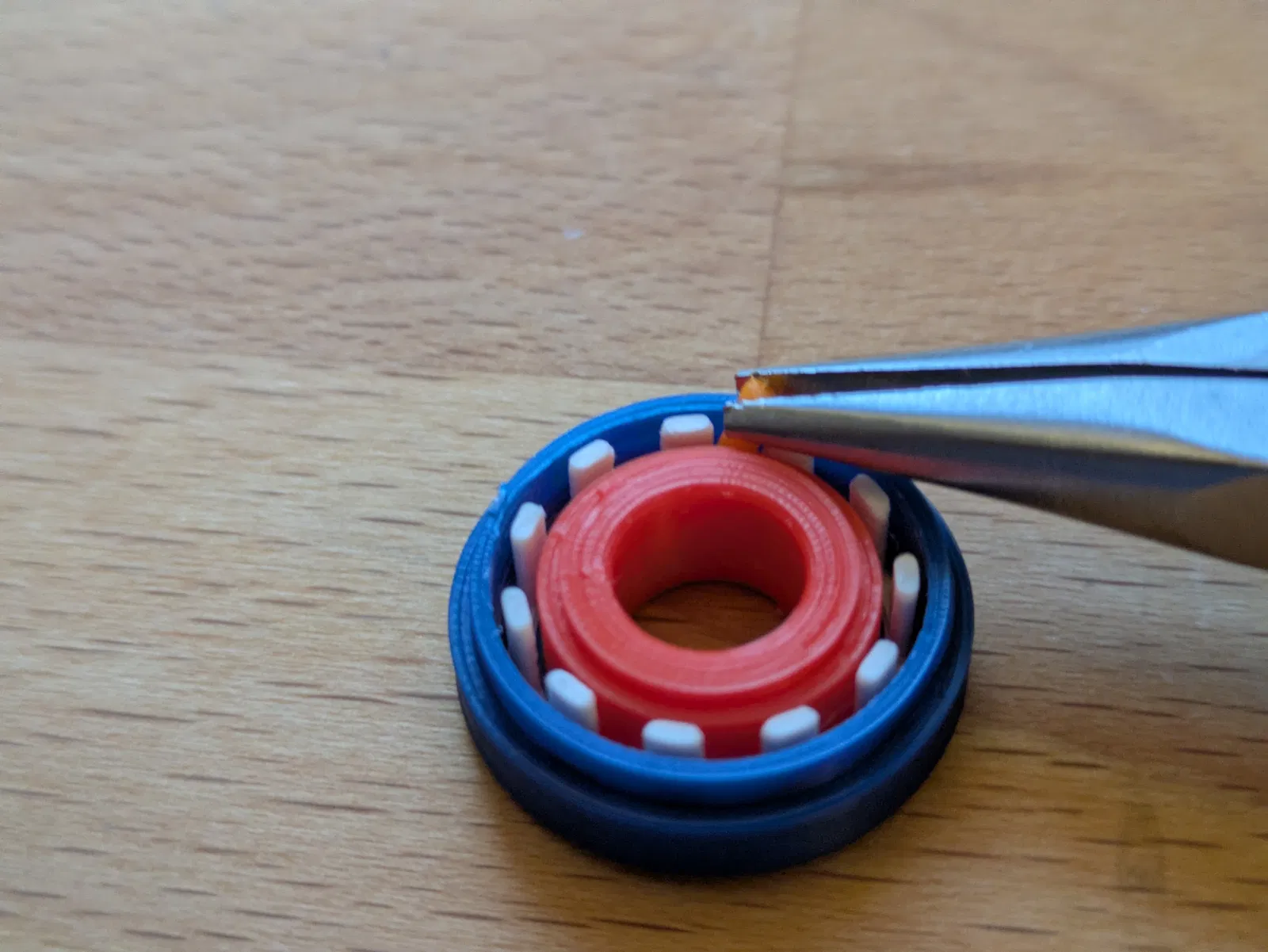

4. Đặt 11 con lăn vào (dùng kìm nhỏ sẽ dễ hơn), chúng nên trượt vào dễ dàng.
5. Dùng một công cụ gạt nhẹ qua mép vòng ngoài; không nên để con lăn nào bị nhô ra.
6. Đặt Outer Cap (nắp ngoài) lên trên cụm vòng bi và nhấn xuống cho đến khi khớp vào vị trí.

Bôi trơn là tùy chọn, không bắt buộc nhưng sẽ giúp vòng bi chạy mượt hơn một chút.

Để tháo rời: dùng dao nhỏ lách vào khe giữa nắp và vòng ngoài rồi xoay nhẹ, nắp sẽ bung ra. Cẩn thận kẻo đứt tay nhé.

Bước 1, 2 & 3 - Bước 4 - Bước 5 - Bước 6

Chạy rà vòng bi

Quay vòng bi vài vòng để chạy rà. Bạn sẽ thấy con lăn chạy qua các ô cửa sổ trên nắp ngoài. Nếu bị chặt quá, hãy thử in lại vòng trong (Inner Race) với khoảng cách khe hở lớn hơn.

Các phiên bản

Có ba loại Inner Race cho các độ hở khác nhau: 1.75 mm, 1.80 mm & 1.85 mm. Với mình thì bản 1.85 chạy rất ngon và nhẹ, 1.80 mm chạy cũng tốt nhưng chặt hơn chút.

Có hai loại nắp ngoài (Outer Cap), loại có cửa sổ và loại kín. Hãy dùng nắp kín để tránh bụi bẩn bay vào vòng bi và giữ chất bôi trơn ở bên trong.

Ghi chú của tác giả

Sau vài năm thì mình đã quay lại với thiết kế vòng bi. Anh em nhớ xem thêm các mẫu vòng bi in-in-place mình đã đăng trước đó nhé.
