Qidi Q2 — Ống dẫn gió làm mát (Cooling Duct)

Qidi Q2 — Ống dẫn gió làm mát hiệu suất cao (v5.1)

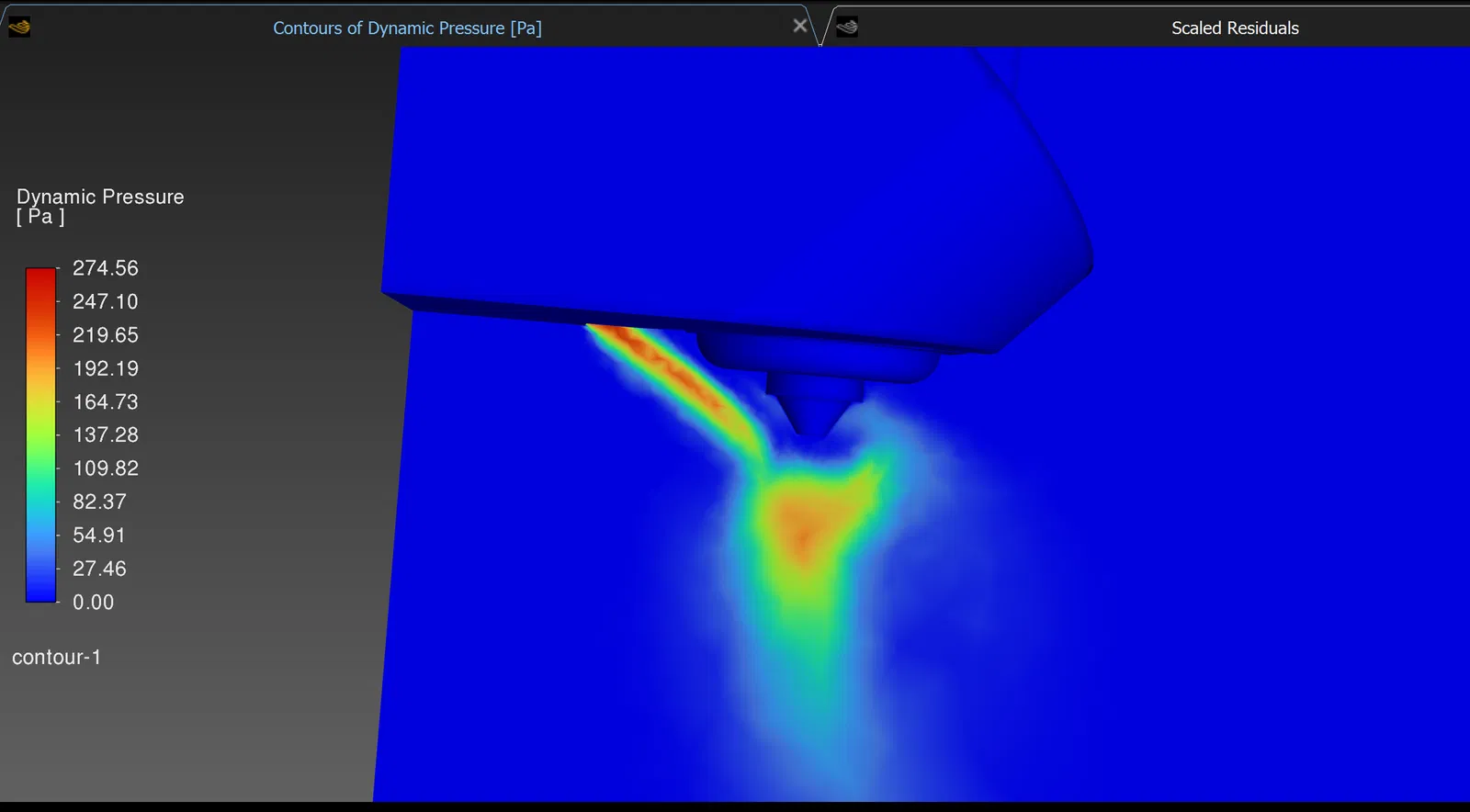

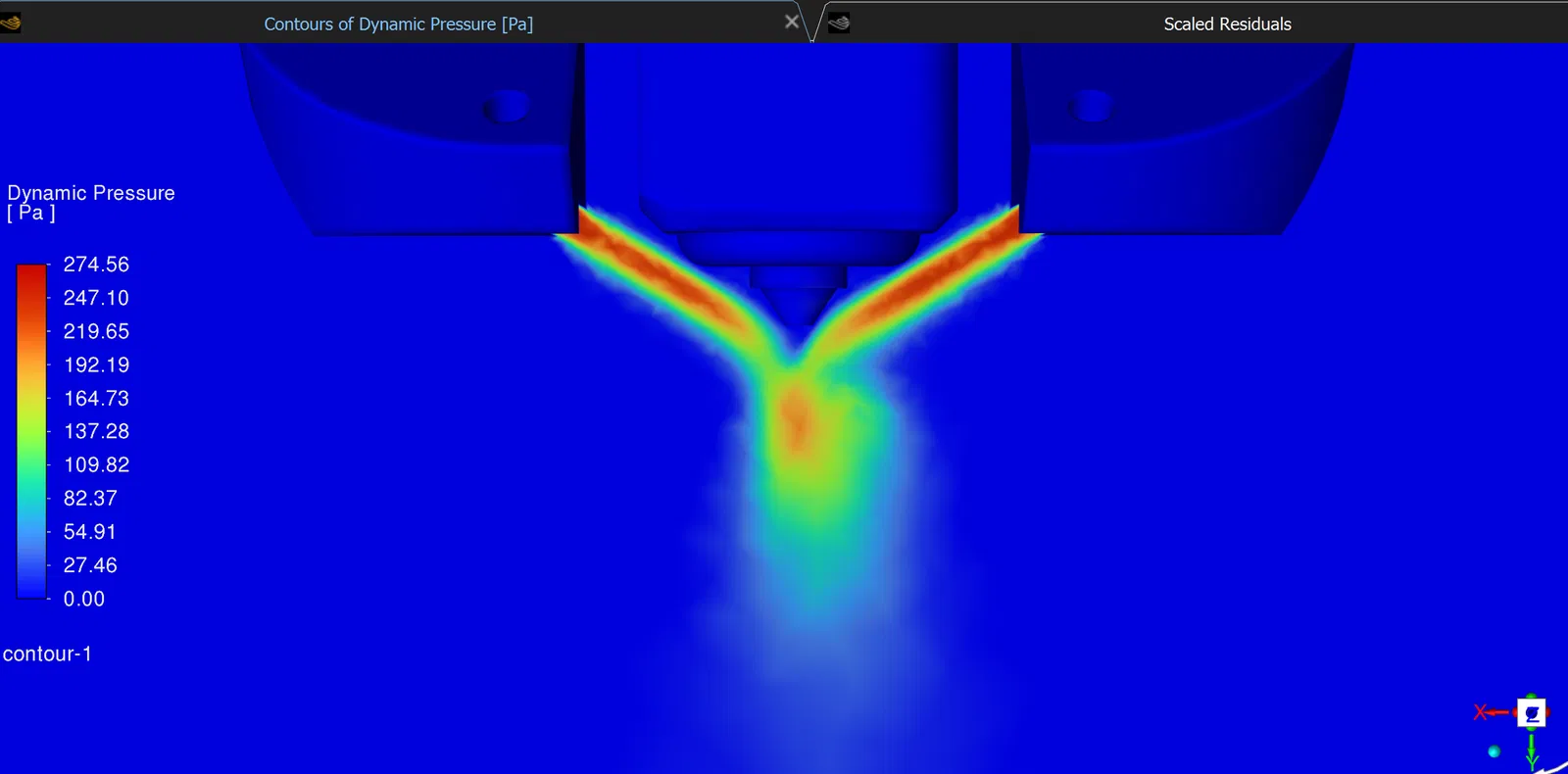

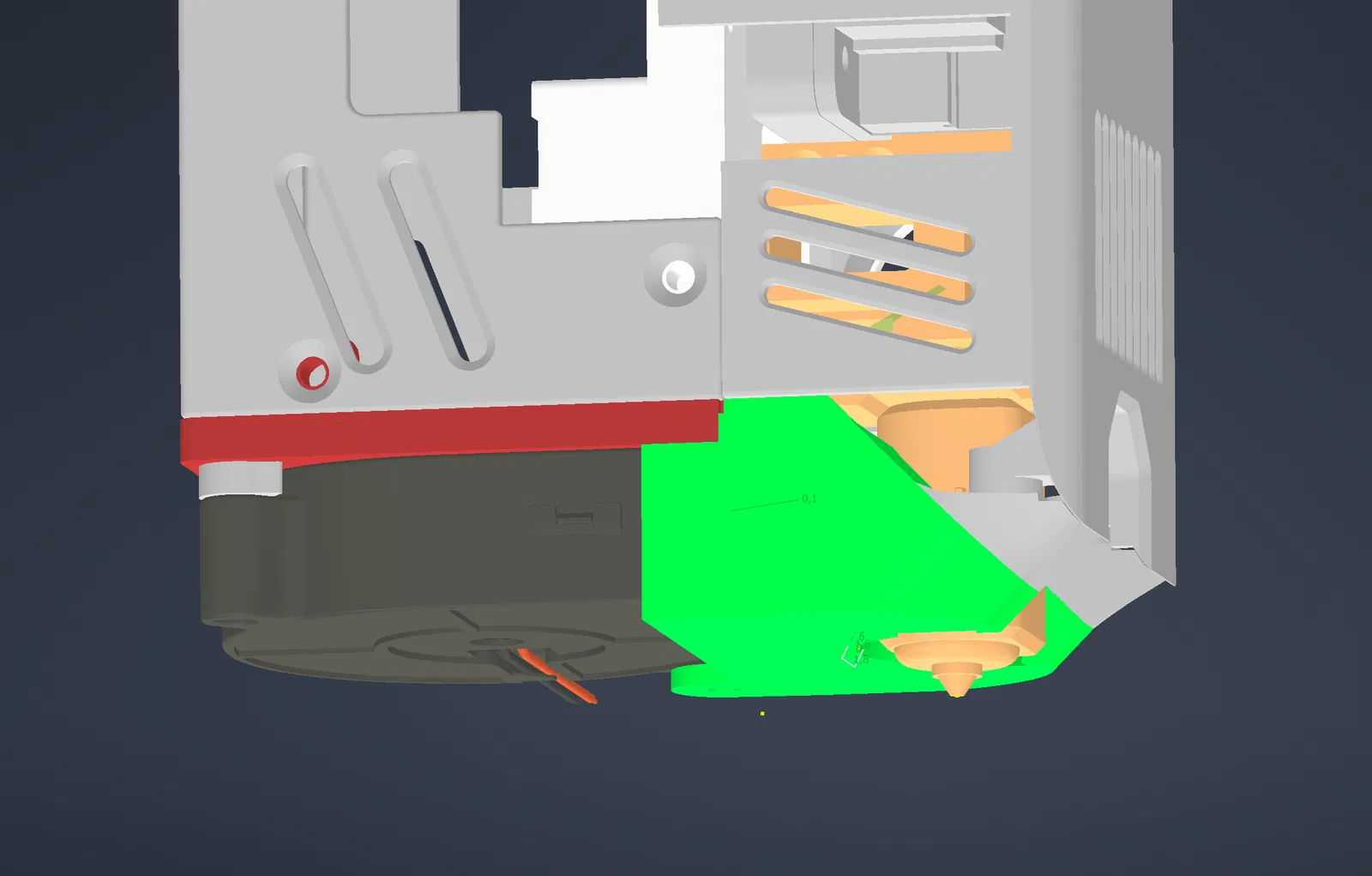

Tóm tắt: Một bộ phận tản nhiệt cho đầu in trên máy Qidi Q2. Ống dẫn gió này được thiết kế chính xác bằng CFD (Mô phỏng động lực học chất lưu) giúp loại bỏ nhiễu động và tập trung luồng khí chính xác tại đầu phun, mang lại khả năng in overhang và in tốc độ cao vượt trội.

🚀 CÁC TÍNH NĂNG NỔI BẬT

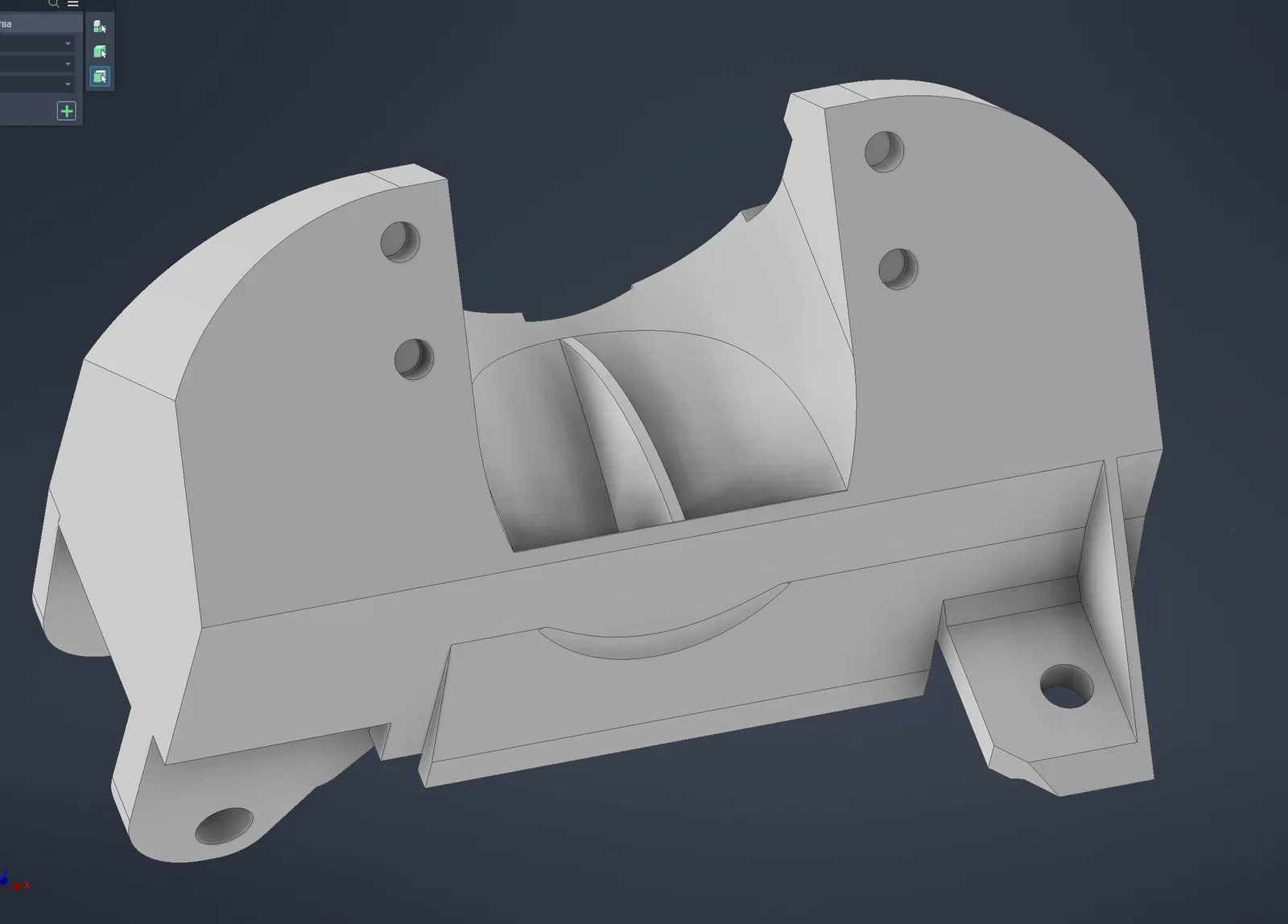

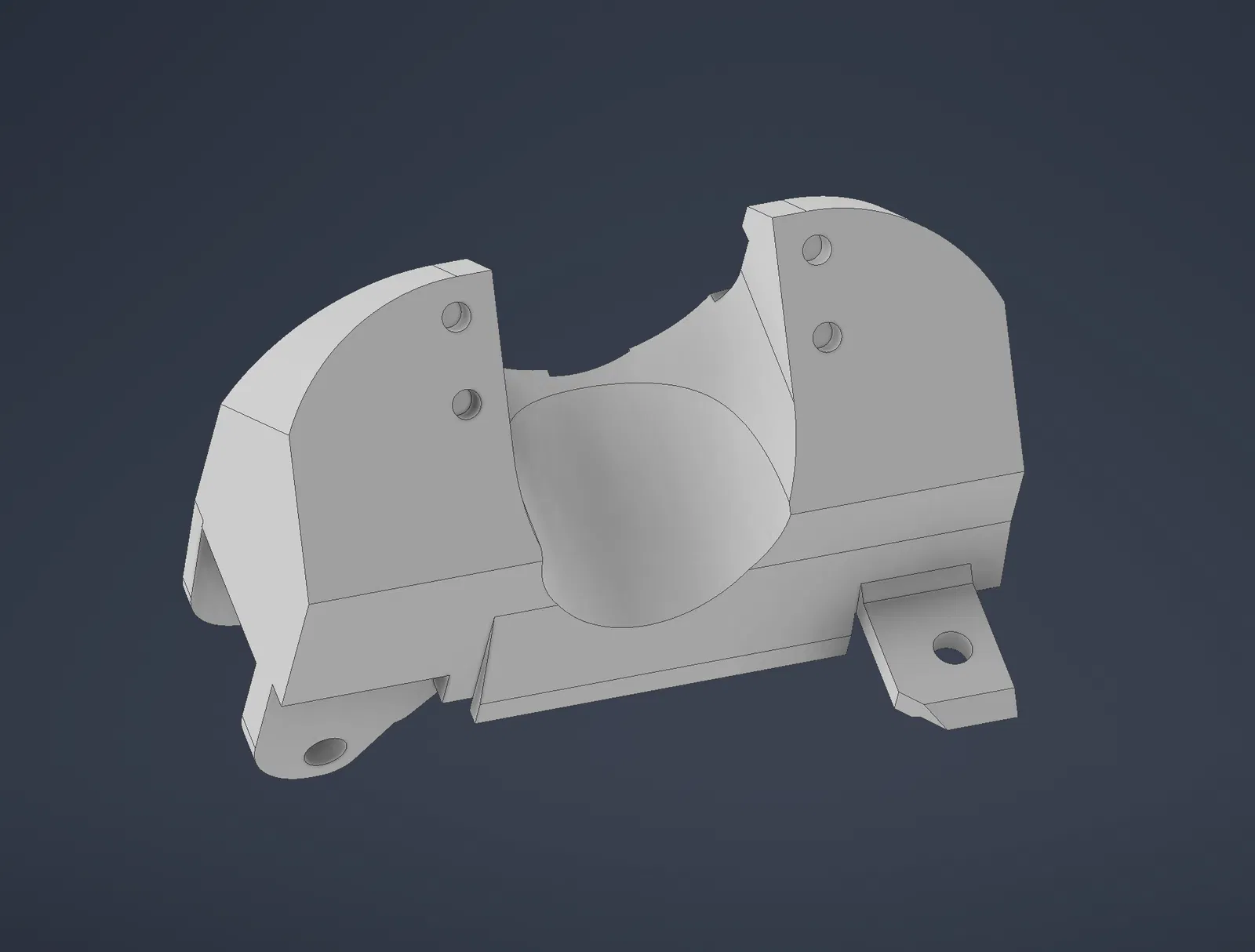

• Tối ưu hóa bằng CFD: Cấu trúc hình học bên trong được tinh chỉnh để loại bỏ các "điểm chết" và tối đa hóa luồng khí ổn định.

• Chịu nhiệt tốt: Thiết kế với khoảng cách an toàn so với hotend, đảm bảo sự ổn định khi in các loại vật liệu chịu nhiệt cao.

• Hỗ trợ in tích hợp (Supports): File v5.1 raw.stl mới đã bao gồm các thanh support được tích hợp sẵn, cực kỳ dễ tháo bỏ.

• Nhẹ và cứng cáp: Được tối ưu hóa để đảm bảo tốc độ di chuyển cao của đầu in.

🛠 THÔNG SỐ IN

• Vật liệu: Bắt buộc sử dụng ASA hoặc ABS vì hoạt động trong buồng in.

  • Đã kiểm chứng: Đã thử nghiệm thành công với PA6-GF30 (Nylon/Sợi thủy tinh) để đạt khả năng chịu nhiệt tối đa.

• Chiều cao lớp in (Layer Height): 0.12mm - 0.16mm (Khuyên dùng để có bề mặt bên trong nhẵn mịn nhất).

• Độ dày tường (Walls): 2 perimeter (đã điều chỉnh để tiết kiệm trọng lượng).

• Infill: 20-40% (Khuyên dùng Gyroid hoặc Grid; không nên dùng 100% để giữ trọng lượng nhẹ).

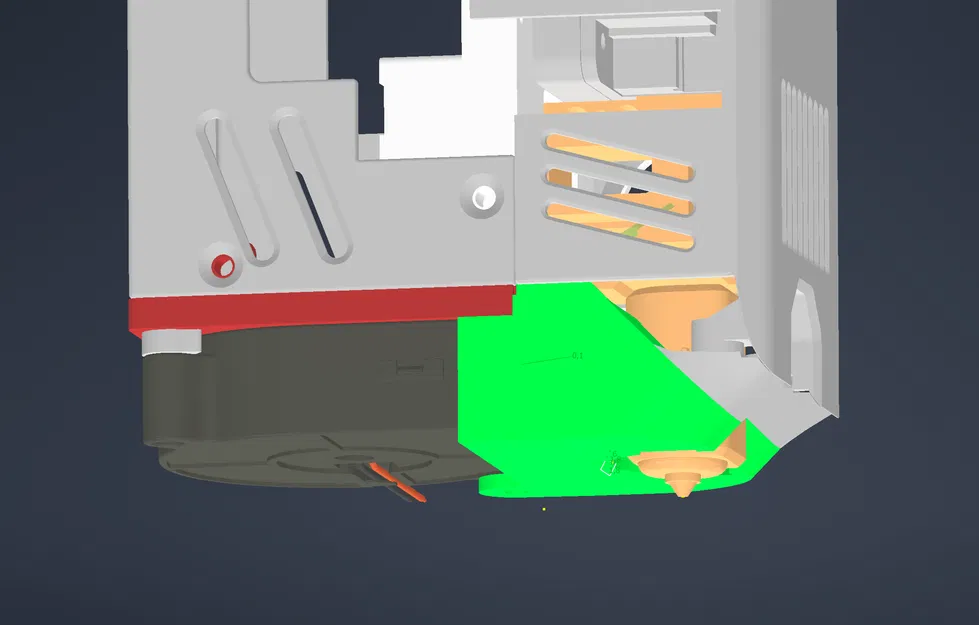

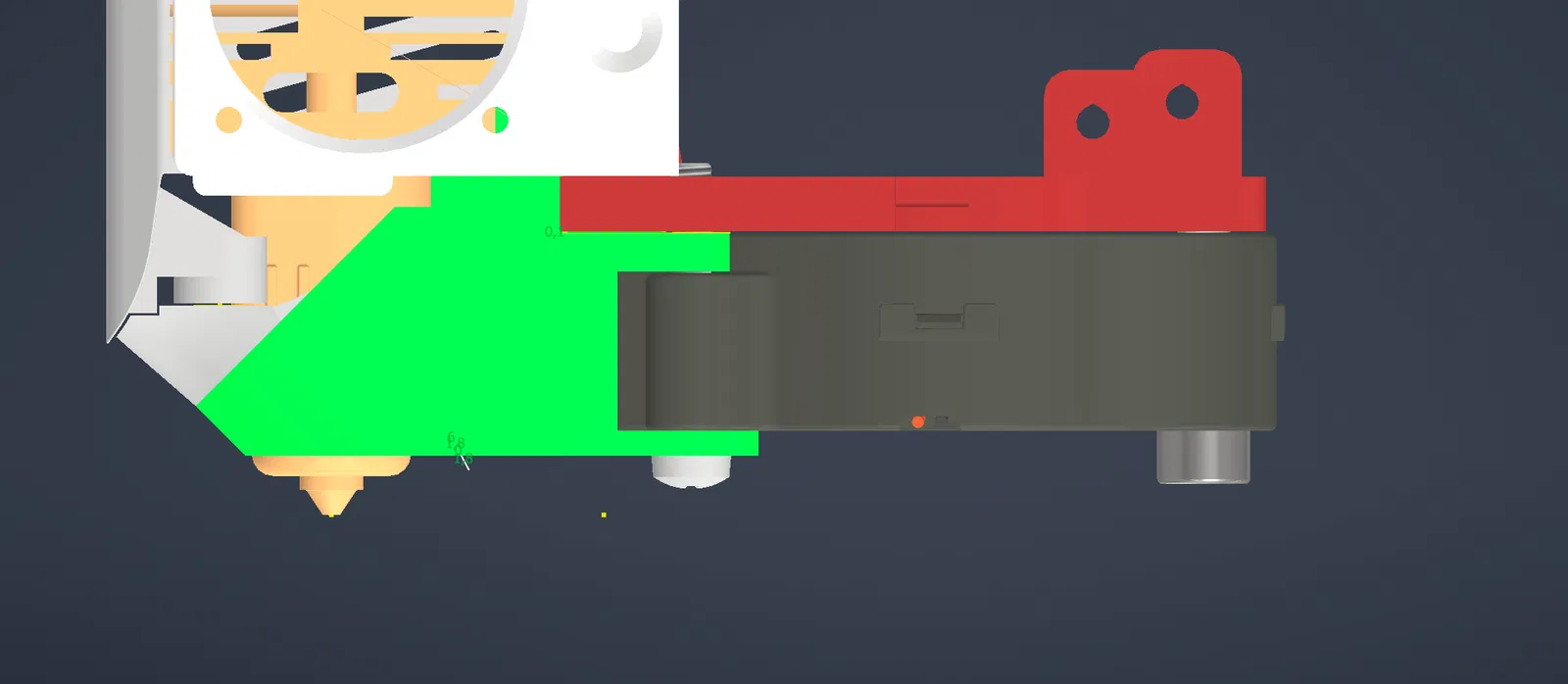

🔩 PHẦN CỨNG & LẮP RÁP

Để đảm bảo khớp nối hoàn hảo và hiệu suất tốt nhất, bạn cần:

• 1 ốc M3 x 22mm — Dùng cho phần giá gắn chính của ống dẫn gió.

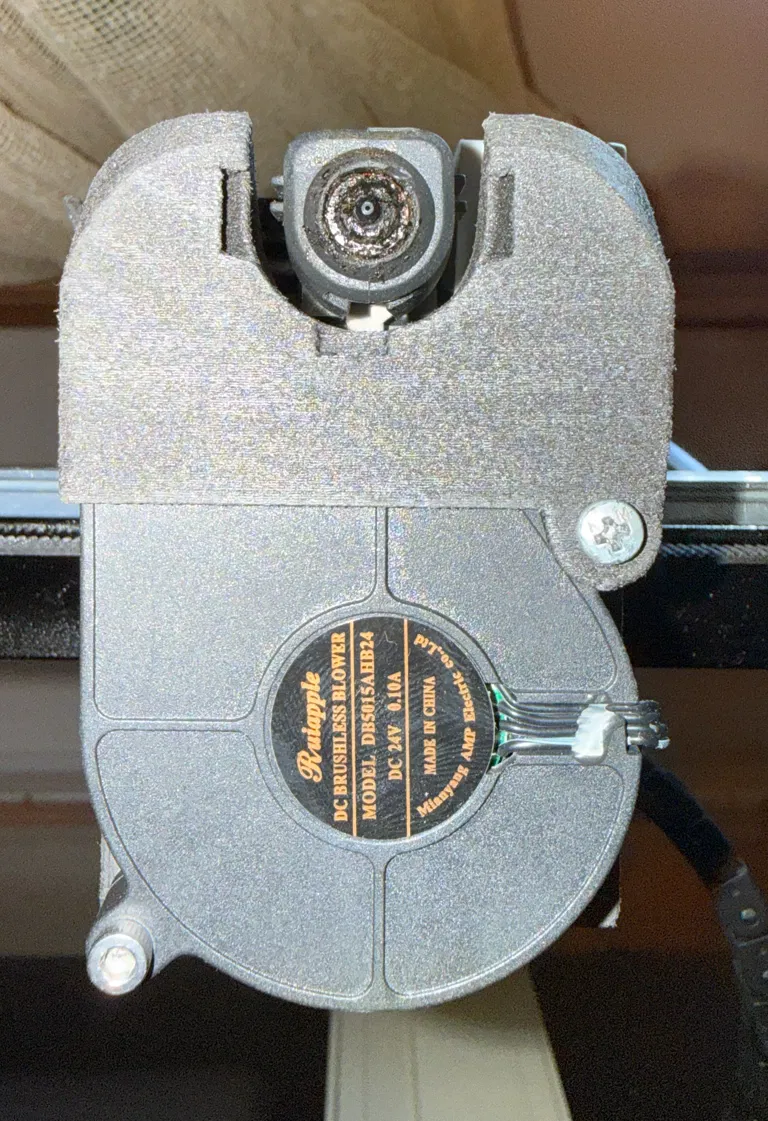

• 1 ốc M3 x 20mm — Dùng để gắn quạt.

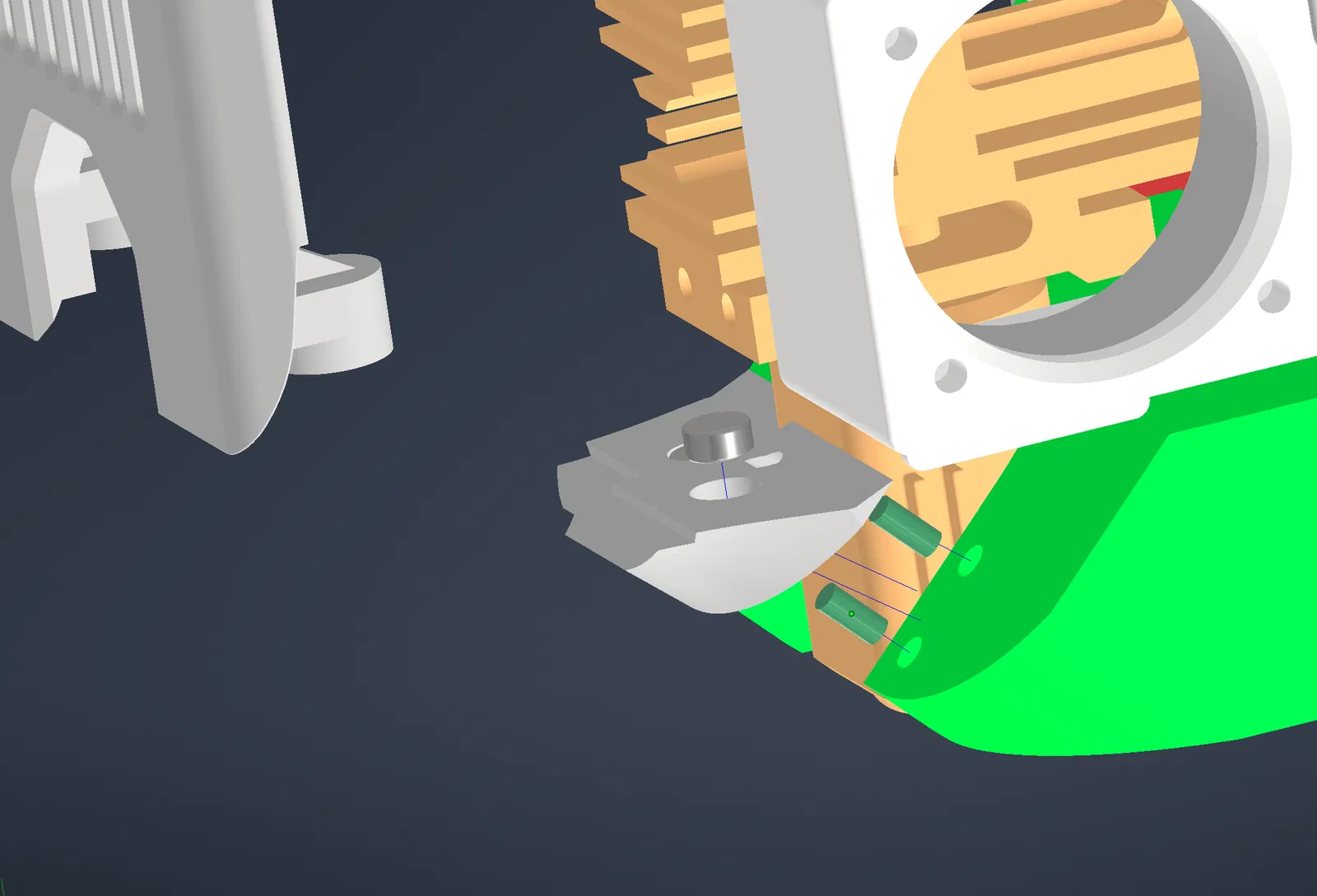

• Miếng đệm (Spacers) tùy chỉnh: Đã bao gồm trong file, được thiết kế đặc biệt để gắn tấm ốp phía trước (external cover).

• Vòng đệm (Washer / Shim): Đã bao gồm cho phần lắp quạt để đảm bảo gắn chặt và không bị rung lắc.

📂 FILE ĐÍNH KÈM

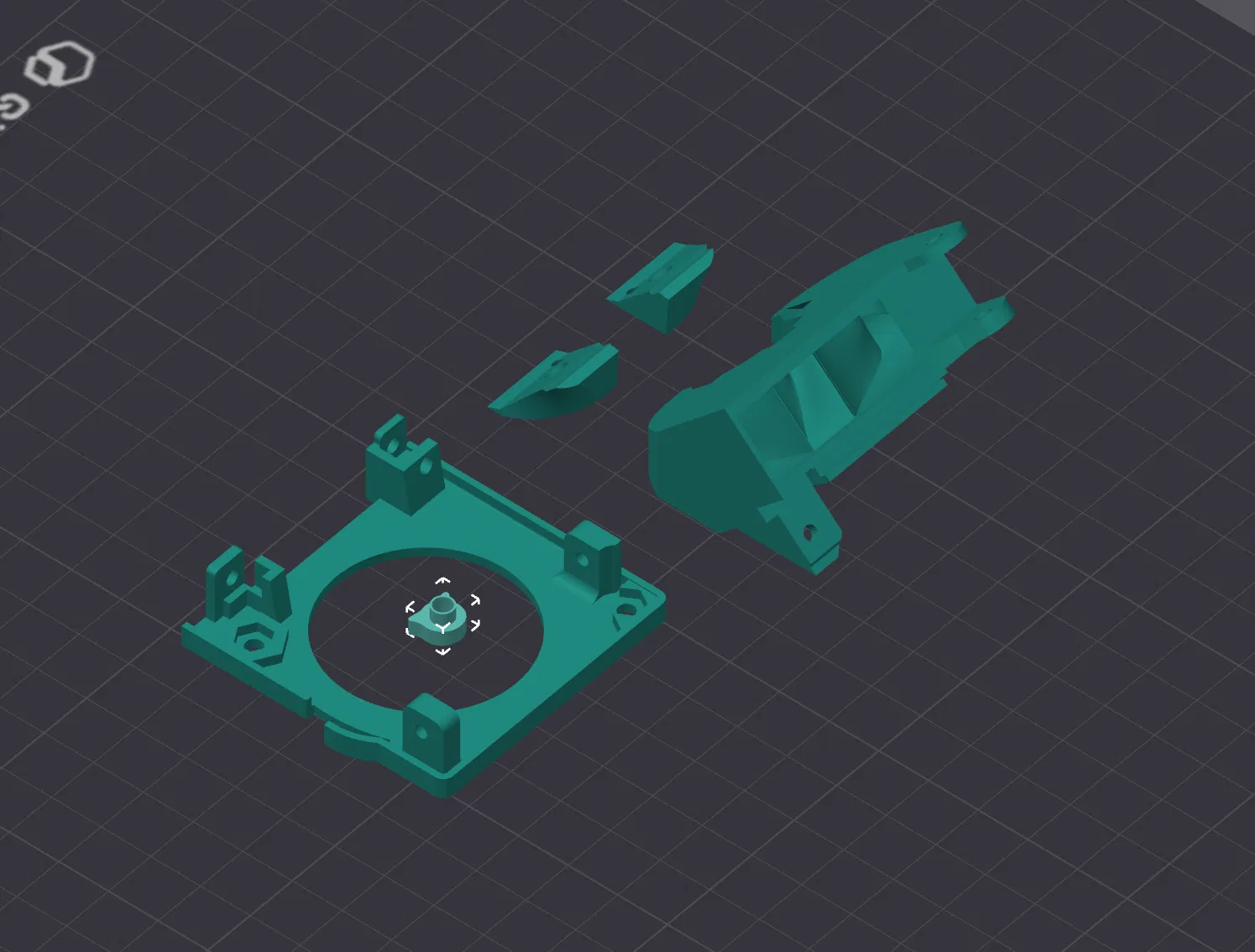

• .stl — Thân ống dẫn gió (có và không có support tích hợp).

• .stl — Các miếng đệm cho tấm ốp phía trước và vòng đệm cho quạt.

• .stp — File STEP đi kèm để bạn dễ dàng chỉnh sửa hoặc tùy biến theo ý thích.
