Ống Dẫn Khí Quạt Tùy Chỉnh Qidi Q2

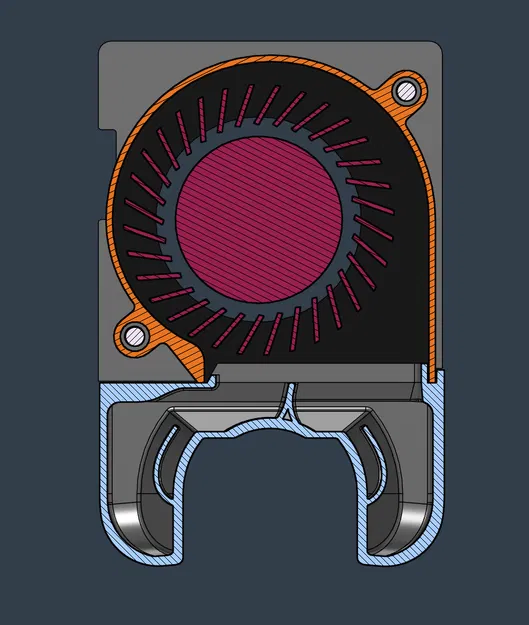

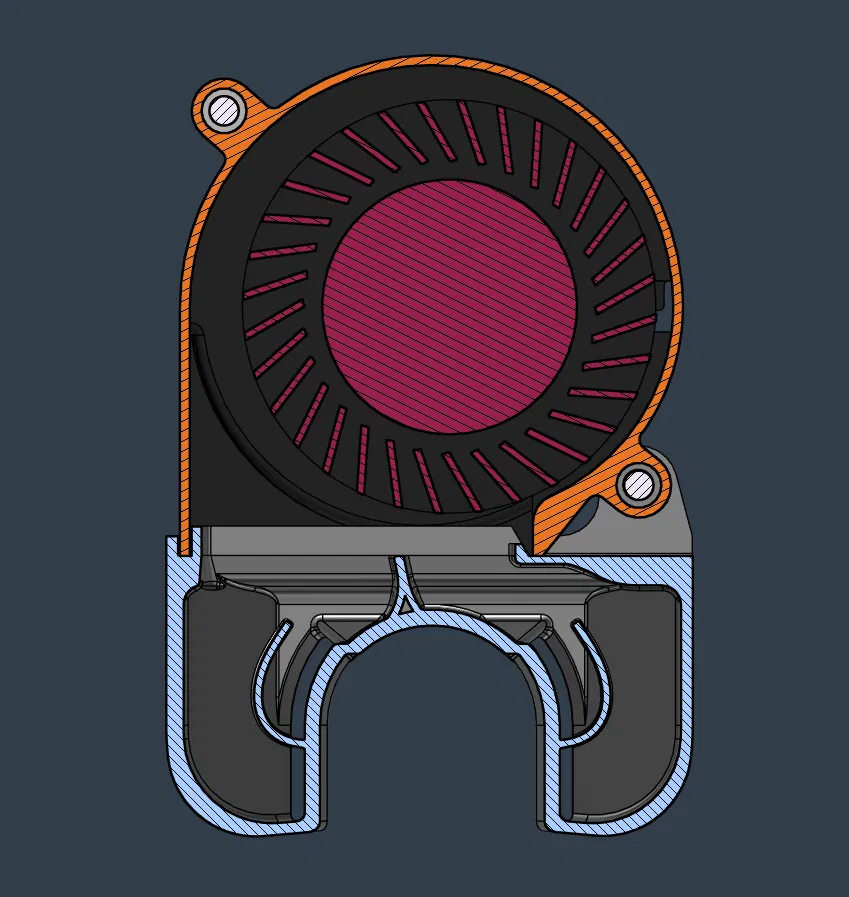

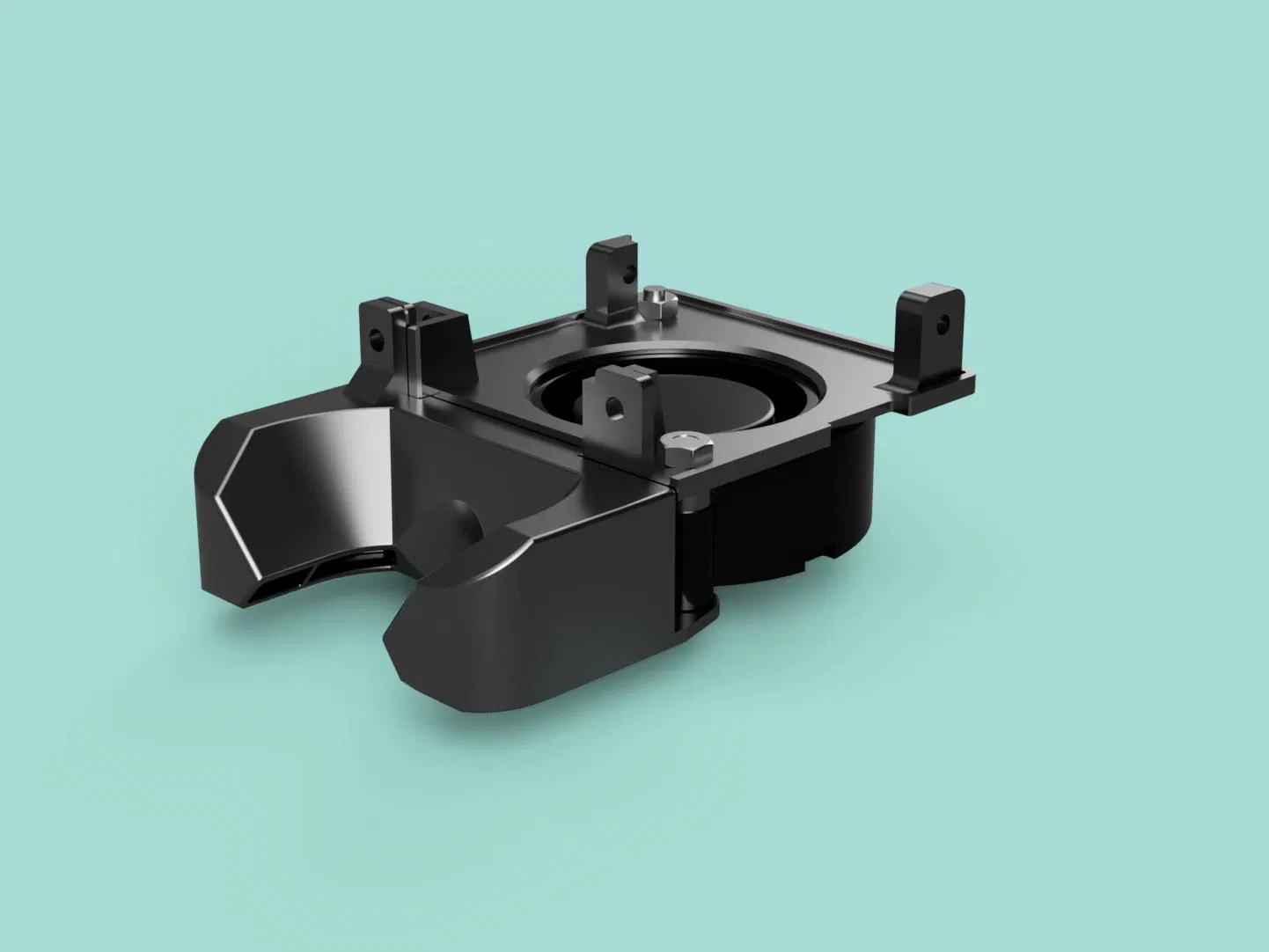

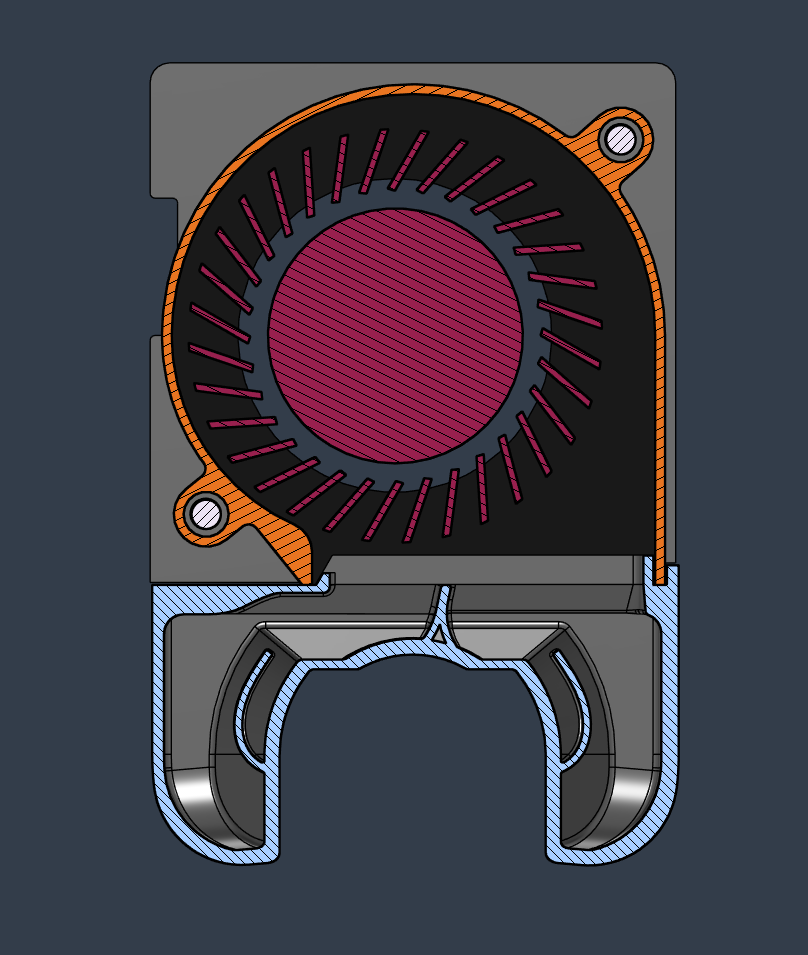

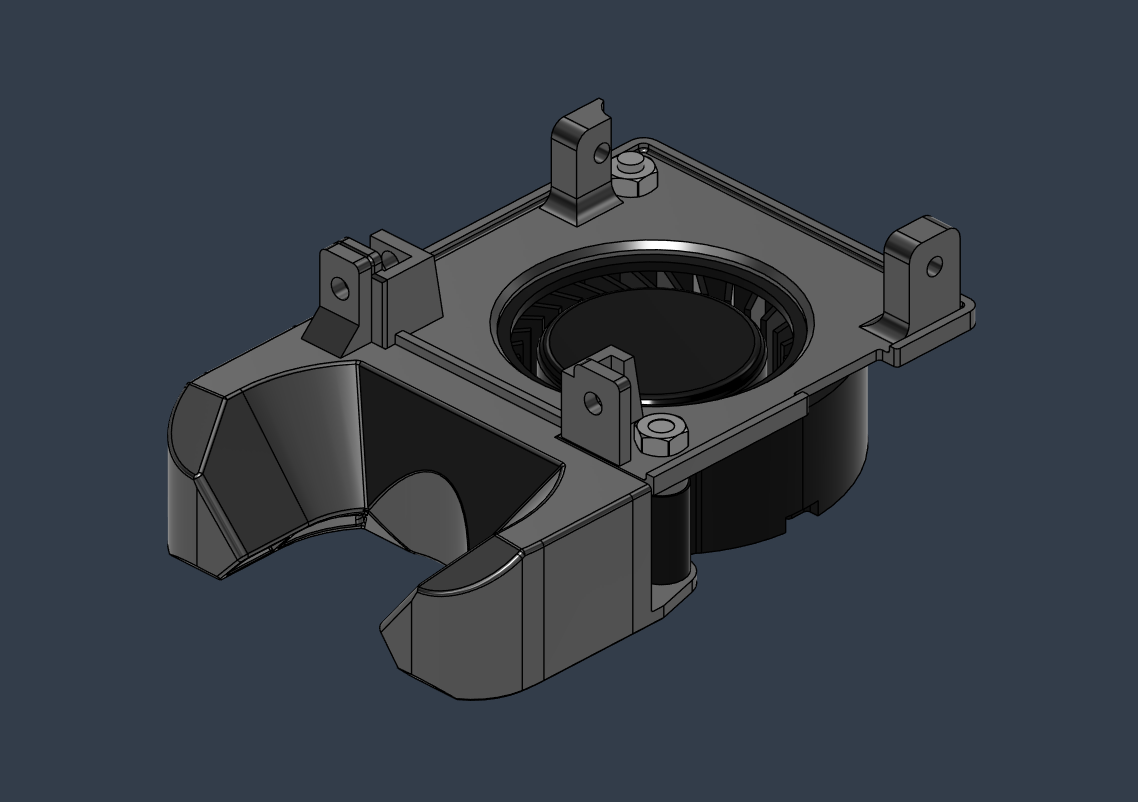

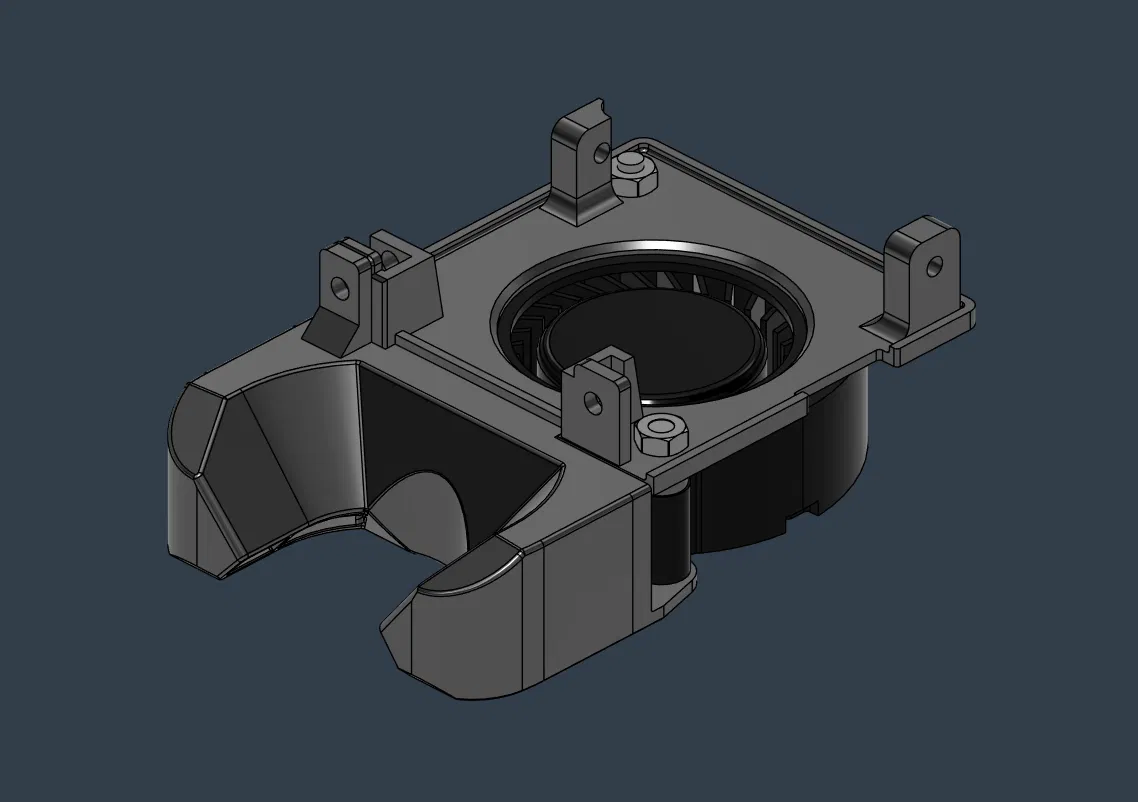

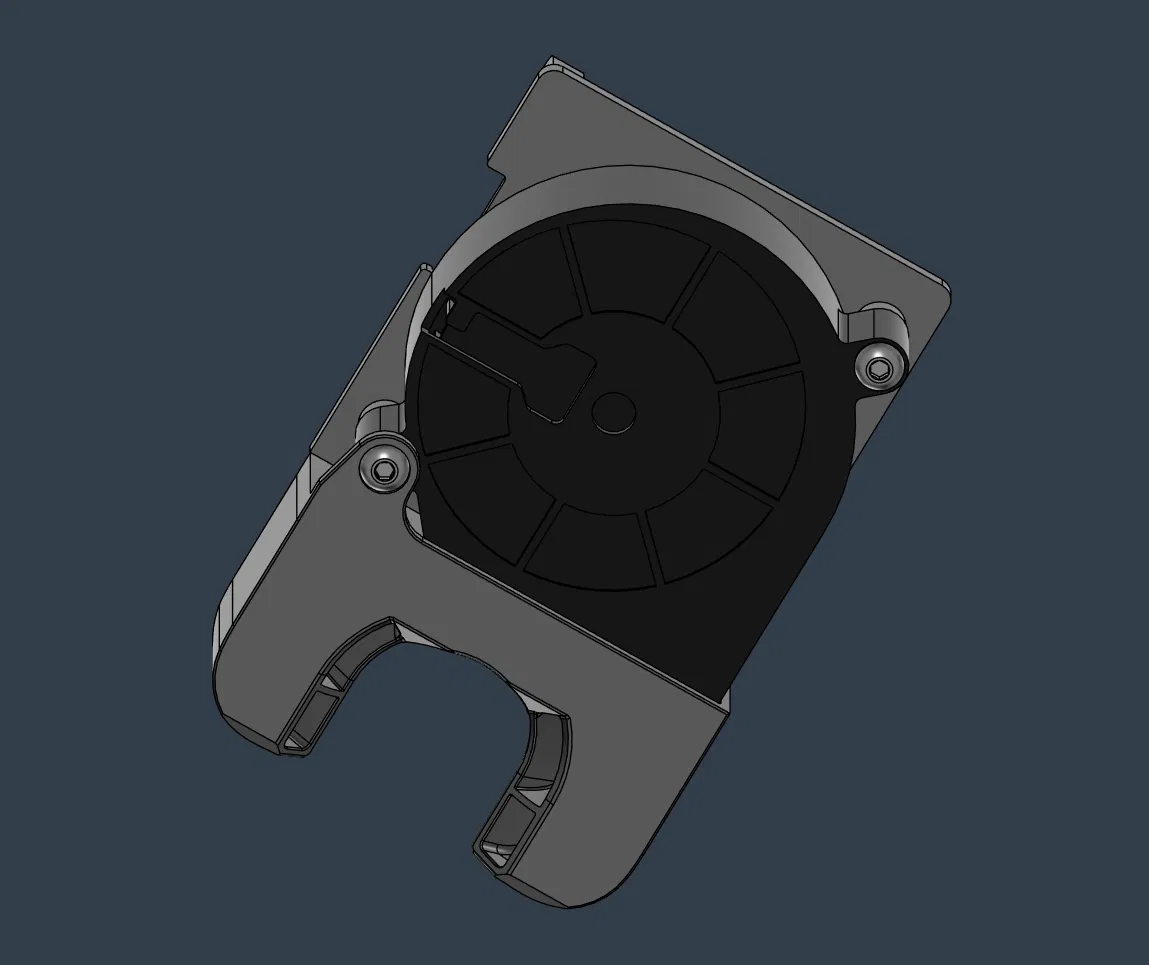

Ống dẫn khí làm mát zin trên Q2 bị mất cân bằng, phía bên trái bị làm mát kém. Tôi đã thiết kế ống dẫn và giá đỡ quạt này để khắc phục và đồng thời cải thiện hiệu suất làm mát. Nó tốt hơn hẳn. Nó cũng nhẹ hơn nhiều, giúp cải thiện kết quả input shaper và hiệu suất máy in của bạn. File STEP đã được cung cấp nên bạn có thể thoải mái điều chỉnh hoặc chỉnh sửa.

Nhật Ký Thay Đổi

19-11-2025: Tôi đã điều chỉnh ống dẫn để có khoảng trống xung quanh hotend vì V1 đã bị cấn. Ngoài ra, tôi đã thêm các support tích hợp để mô hình được in ở góc 45 độ, giúp cải thiện hình học bên trong. Bạn vẫn cần bật support để đỡ phần bắc cầu giữa hai nửa ống dẫn đầu ra.

BOM (Danh sách vật tư)

• M3x20mm x 2
• M3 hex nuts hoặc tương tự

In

Sử dụng ABS/ASA hoặc vật liệu chịu nhiệt tương tự để in. Tôi đã cung cấp file .3mf có sẵn các support cần thiết.

Lắp Ráp

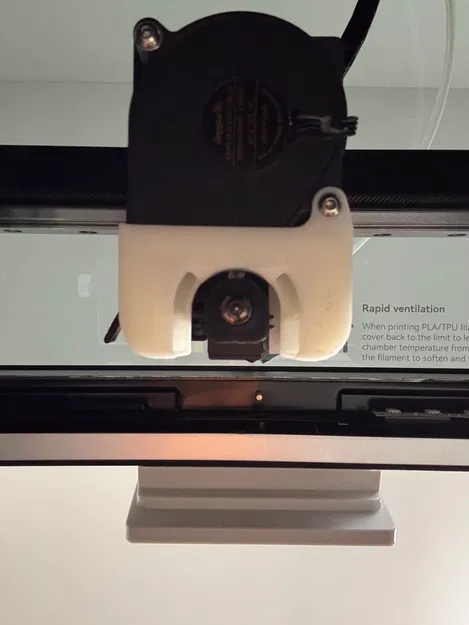

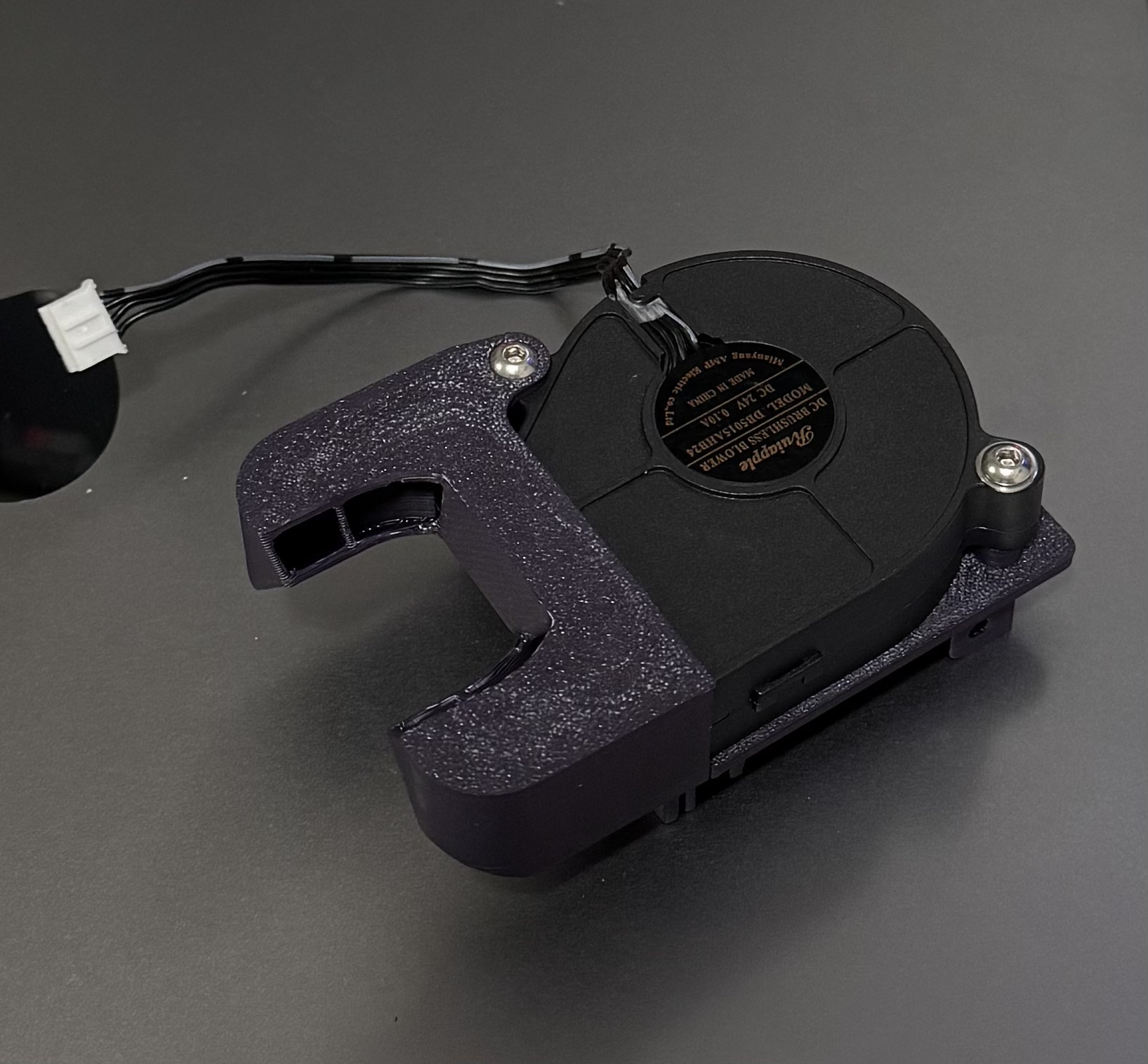

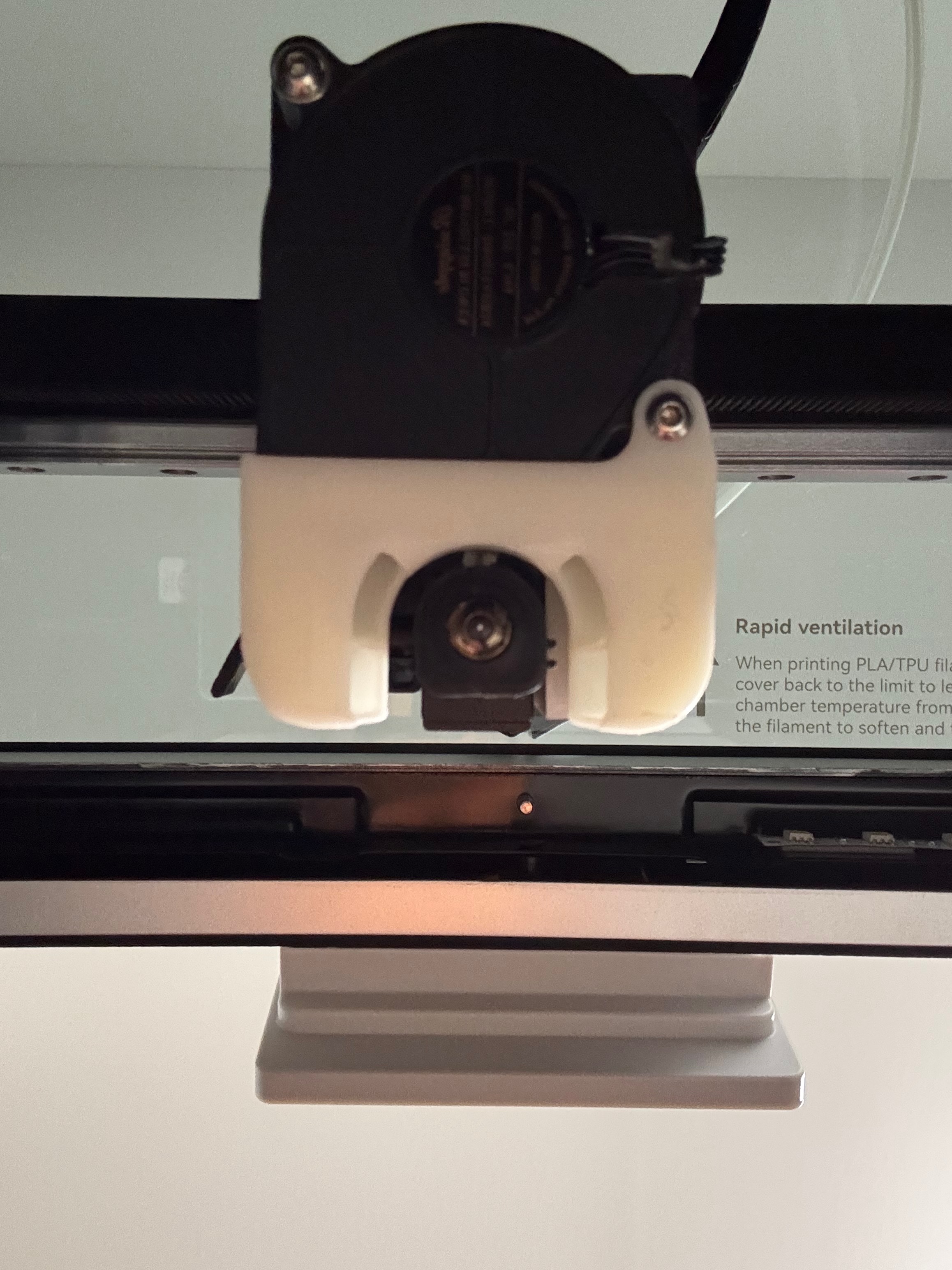

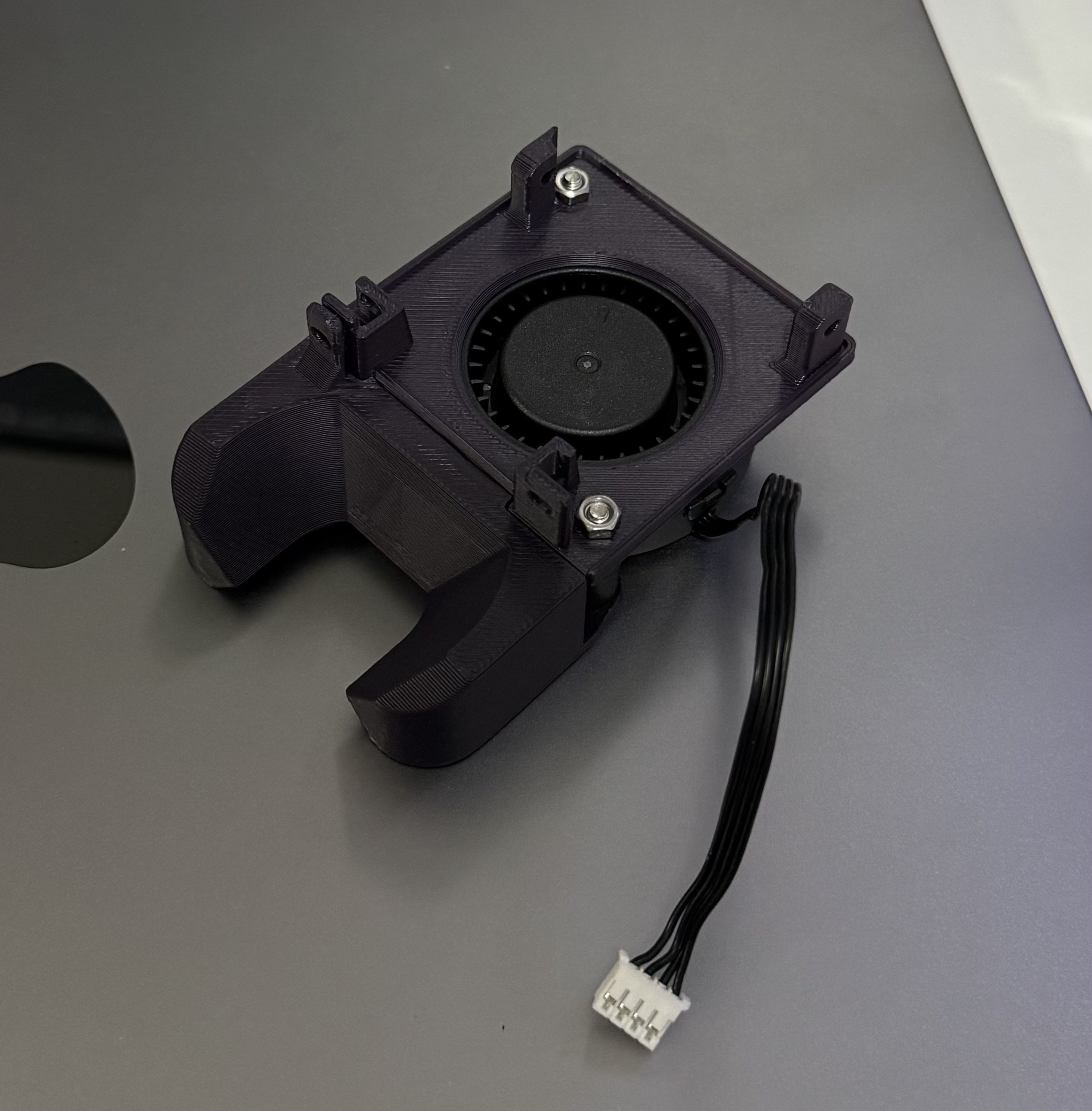

In một giá đỡ quạt và ống dẫn, cùng hai miếng đệm. Sử dụng vít M3 20mm được cố định bằng M3 hex nuts hoặc tương tự. Hình ảnh dưới đây là phiên bản cũ hơn chưa có lỗ khoét cho dây cáp. Phiên bản được cung cấp đã có.

Lưu ý quan trọng

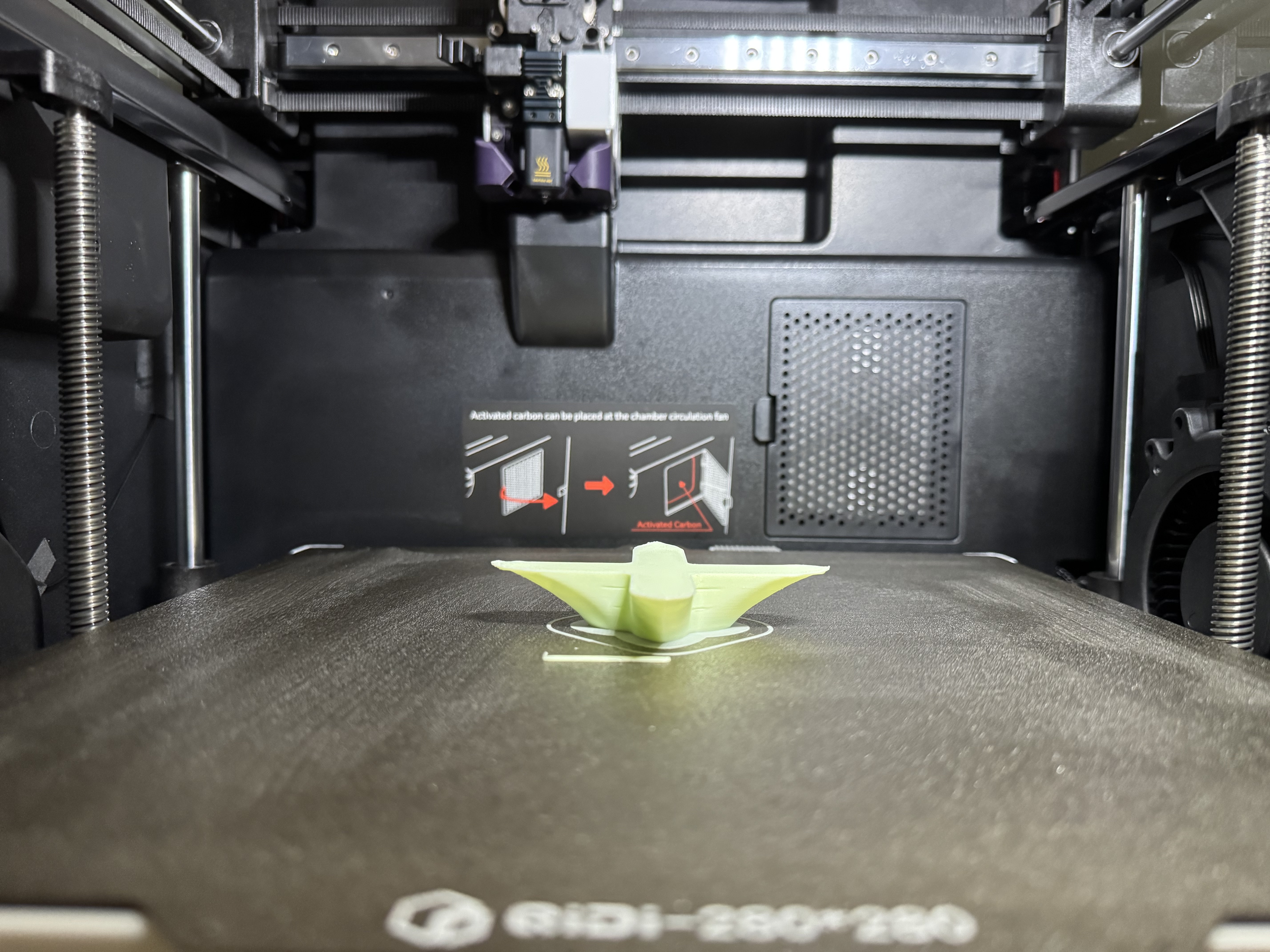

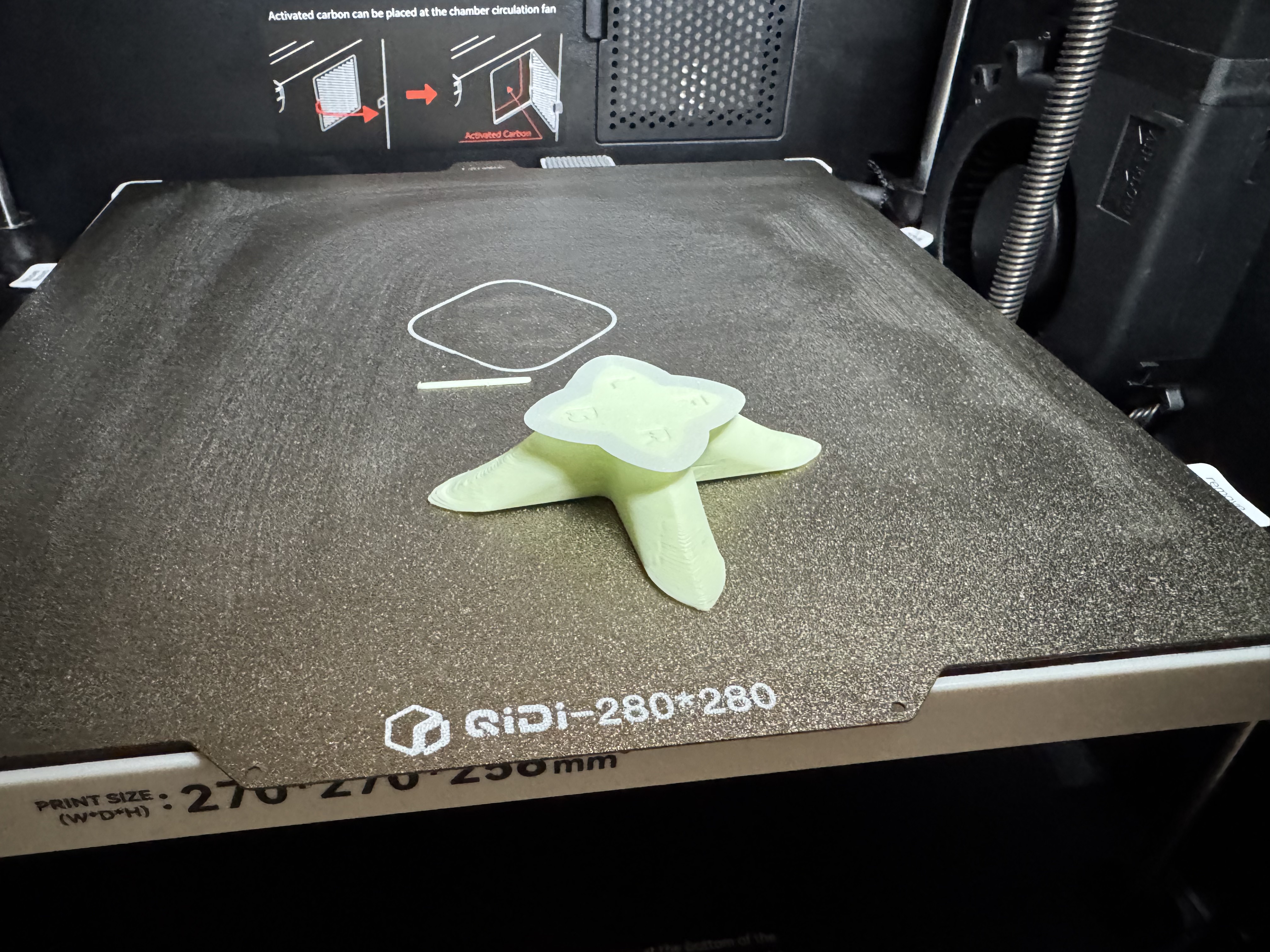

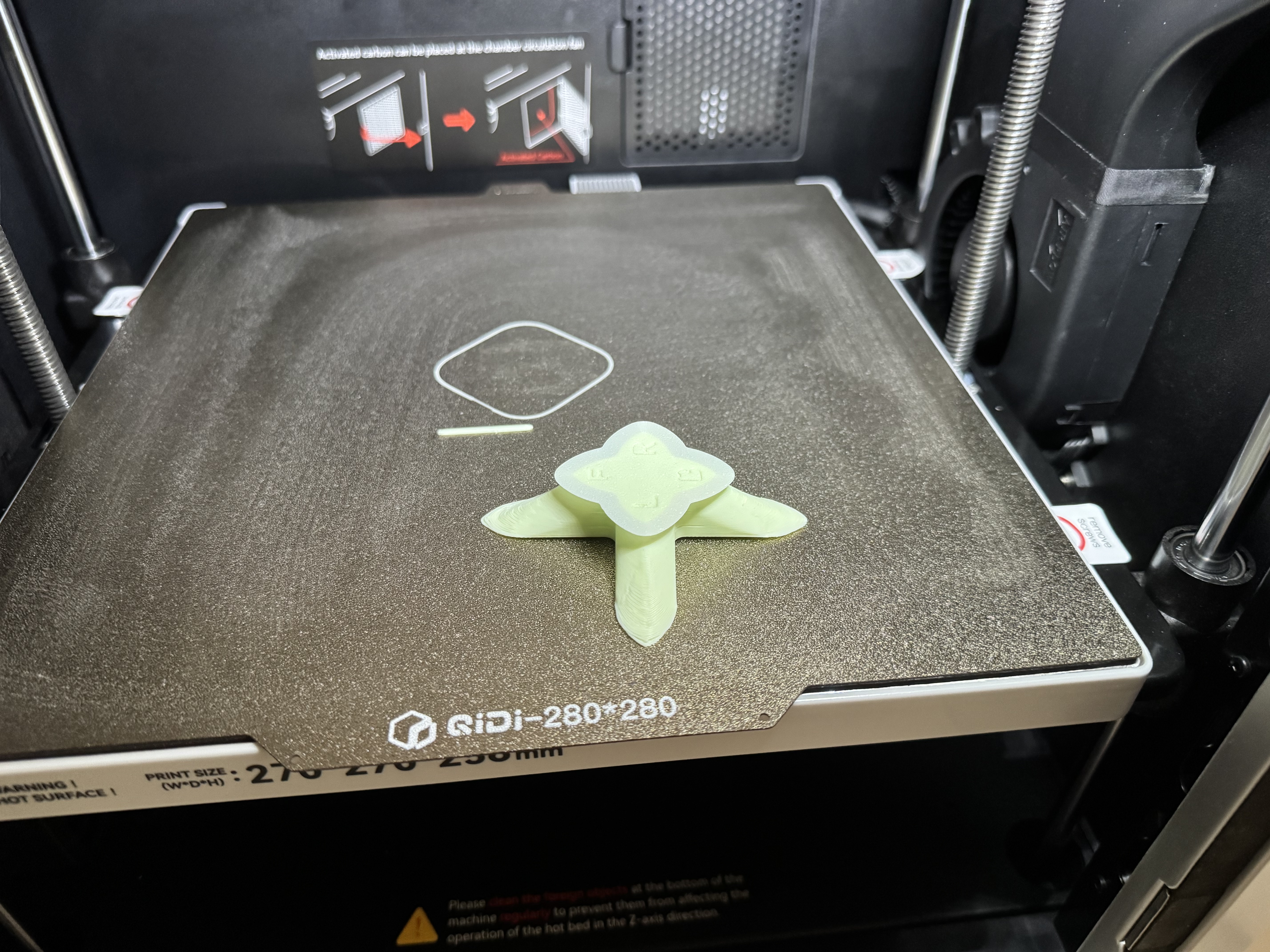

Quạt zin không tốt. Mặc dù bản thân ống dẫn tốt hơn hẳn bản zin, nó sẽ không khắc phục được hạn chế của quạt kém vì quạt là bộ phận di chuyển không khí. Tôi rất khuyến khích sử dụng quạt aftermarket từ GDSTime hoặc honey badger có đầu ra rộng nếu bạn muốn làm mát nhiều hơn. Tôi chủ yếu in ASA và các vật liệu tương tự nên quạt zin là đủ. Bạn có thể xem hình ảnh với bài kiểm tra overhang, cái này được thực hiện với quạt zin.
