Phụ kiện cho máy in 3D Prusa CORE One

Hướng dẫn sử dụng

Các bộ phận

Lưu ý! Do cấu trúc tấm kim loại ở hai bên trái và phải của máy CORE One khác nhau, nên sẽ có hai phiên bản tương ứng. Bên phải là bên đặt cuộn dây tóc (filament spool)!

Bạn có thể lắp phụ kiện ở phía trước hoặc phía sau tùy ý, chỉ cần xoay ngược lại 180 độ là được.

Hãy in giá đỡ bên trái hoặc bên phải (bạn sẽ thấy ký hiệu L hoặc R, L như hình minh họa bên trên).

Có hai cách để gắn giá đỡ vào khung máy CORE One: dùng vít (thay thế đinh tán) hoặc dùng nam châm.

Với phiên bản nam châm: Có khe trống cho nam châm kích thước 2 x 20 mm (trong trường hợp của tôi là dùng hai viên 2 x 10 mm mỗi bên).

(Tôi mua nam châm từ supermagnete.com, mã hàng Art# Q-20-10-02-N và S-10-02-N)

Phiên bản nam châm

File cần in

• COREOne_Accs_Base_RightSide (hoặc COREOne_Accs_Base_LeftSide)
• COREOne_Accs_DoveTail (file .3mf mặc định là COREOne_Accs_DoveTail_0_1)
• COREOne_Accs_BaseMagnetCover (nếu bạn chọn dùng nam châm)

Vật tư phụ

• Nam châm tròn, 10 mm x 2 mm
• Hoặc
• Nam châm chữ nhật, 20 mm x 10 mm x 2 mm

Phiên bản dùng vít

File cần in

• COREOne_Accs_Base_RightSide (hoặc COREOne_Accs_Base_LeftSide)
• COREOne_Accs_DoveTail (file .3mf mặc định là COREOne_Accs_DoveTail_0_1)
• COREOne_Accs_Tool_M3nL (không có trong hình) (nếu bạn chọn dùng vít)

Vật tư phụ

• Vít M3x10 (x1)
• Long đền M3w (x1)
• Đai ốc khóa M3nL (x1)

Cả hai phiên bản

Trượt phần khớp nối (Dovetail) vào vị trí, từ trên xuống dưới. Bạn có thể cần trượt vài lần để khớp nối hoạt động trơn tru hơn.

... và tất nhiên, nếu bạn định bắt vít vào khung máy, hãy thực hiện việc đó trước khi gắn khớp nối Dovetail vào.

Gắn lên khung máy CORE One

Chọn vật chứa

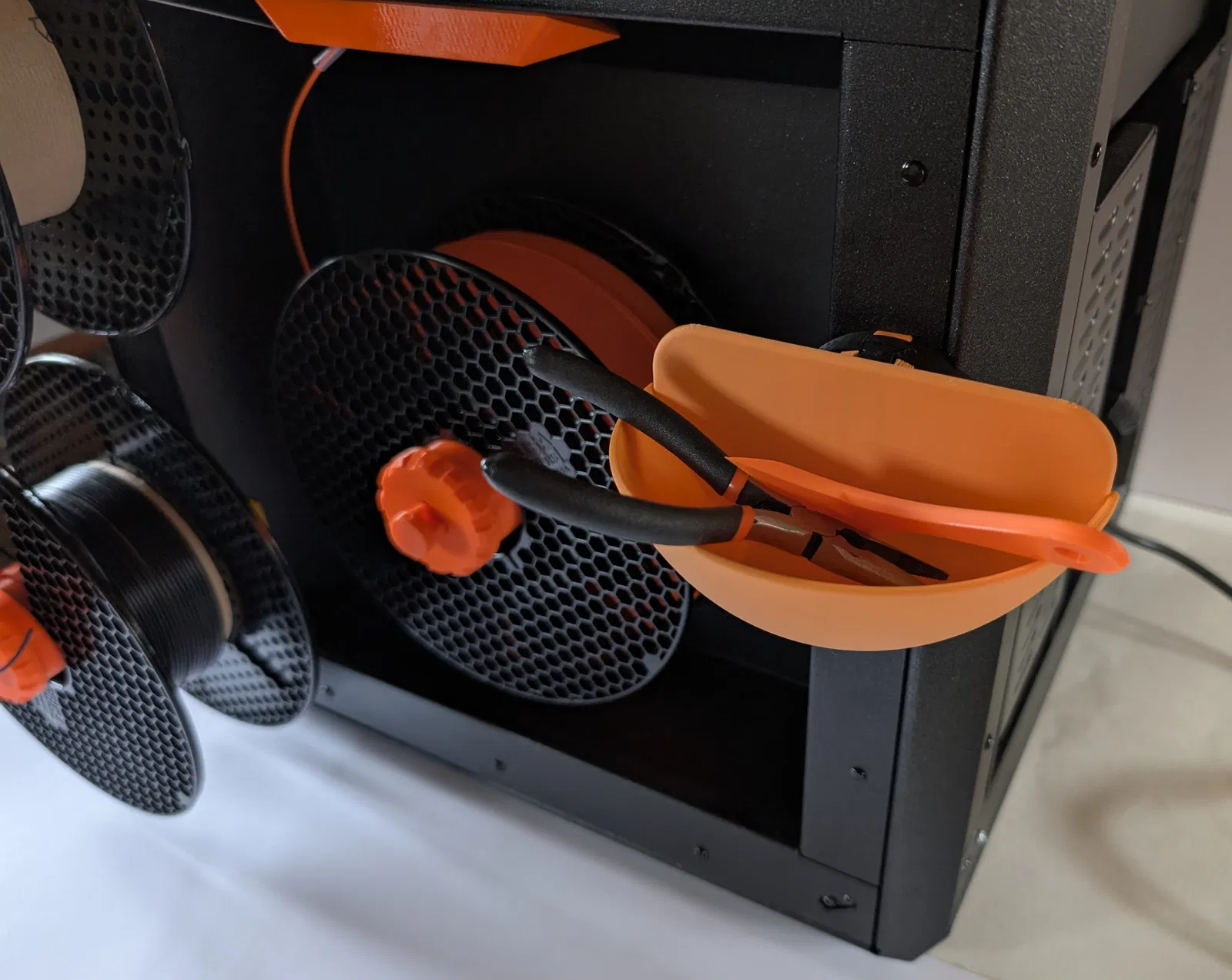

Thùng chứa (Bucket)

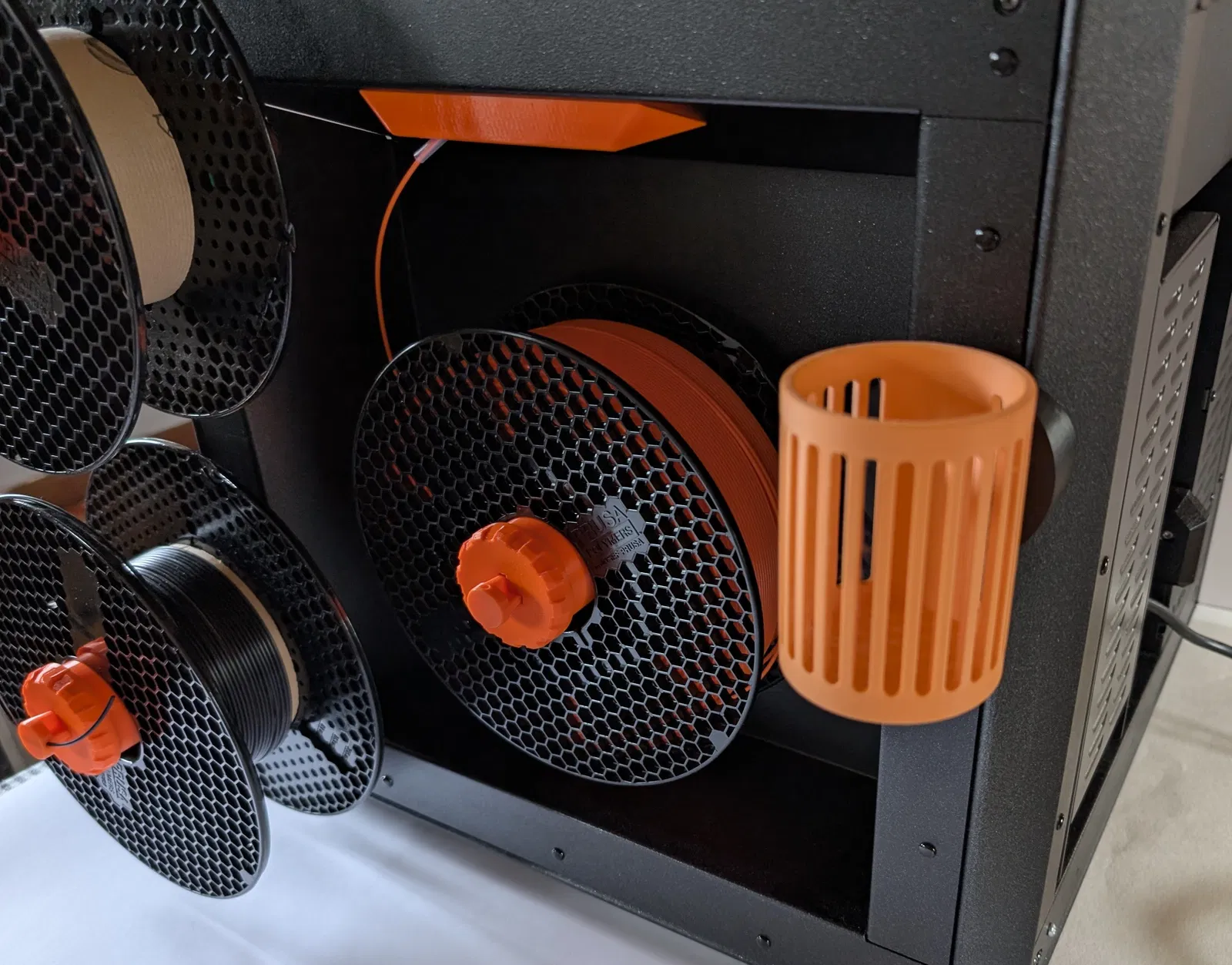

Cốc (Cup)

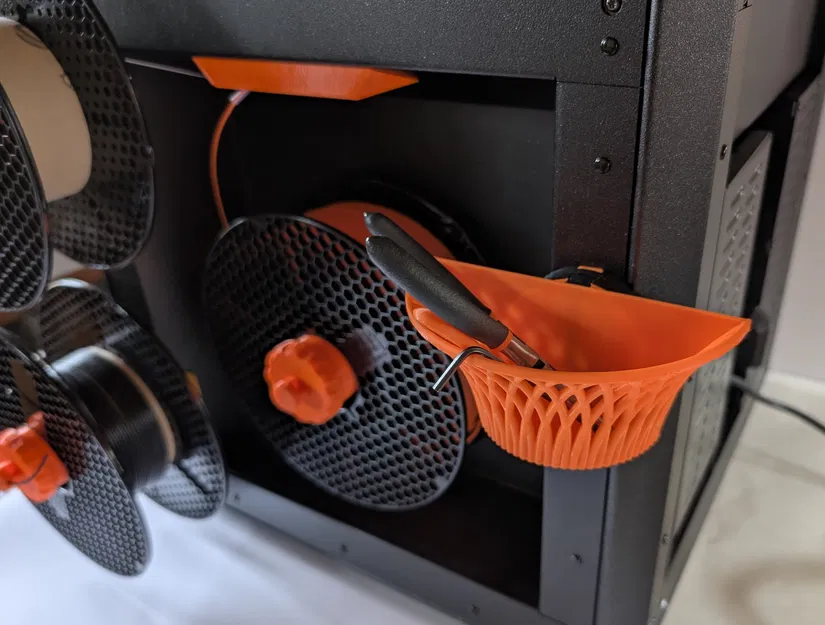

Giỏ (Basket)

Chậu (Pot)

Vị trí lắp đặt

Phía sau bên trái

Phía trước bên trái

Quà tặng thêm

Tự tạo vật chứa của riêng bạn

Trong mục Files/Stl có hai file cho khớp nối Dovetail:

• COREOne_Accs_Dovetail_Connection_Part
• COREOne_Accs_Dovetail_Connection_PartRound

Bạn có thể sử dụng các file này để gắn vào mô hình tự thiết kế của riêng mình.
