Chốt chặn dẫn hướng cho thanh ray Festool FS/2 kèm núm vặn

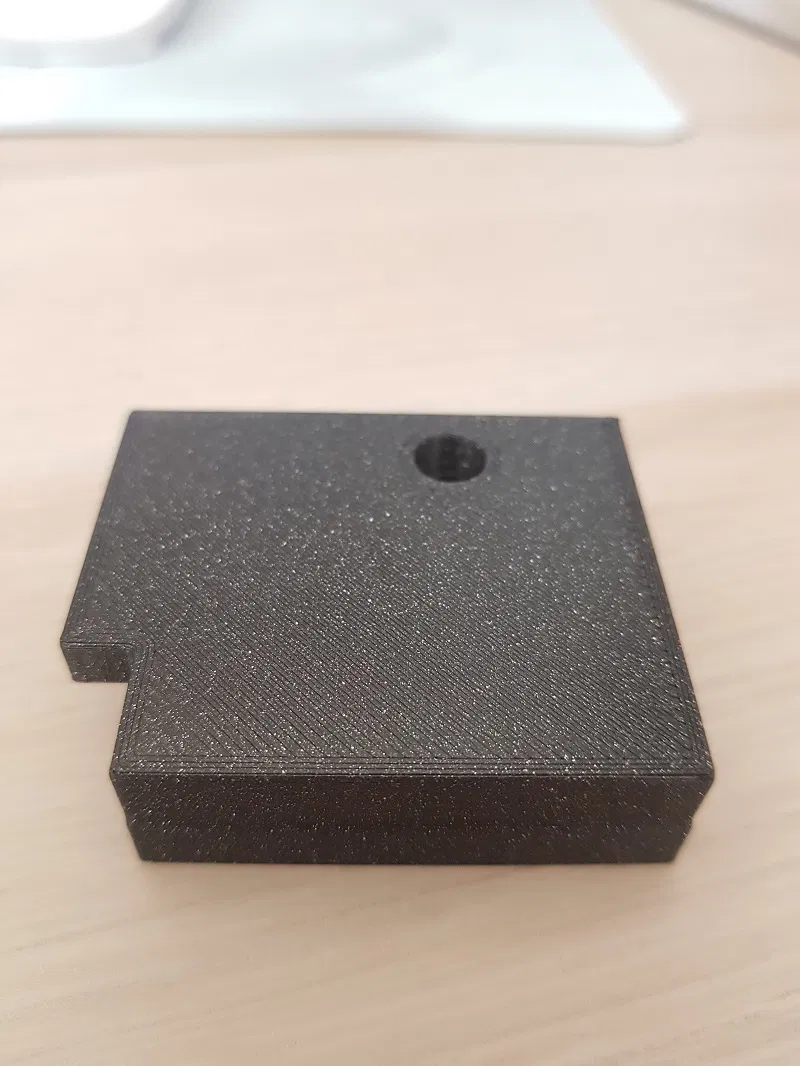

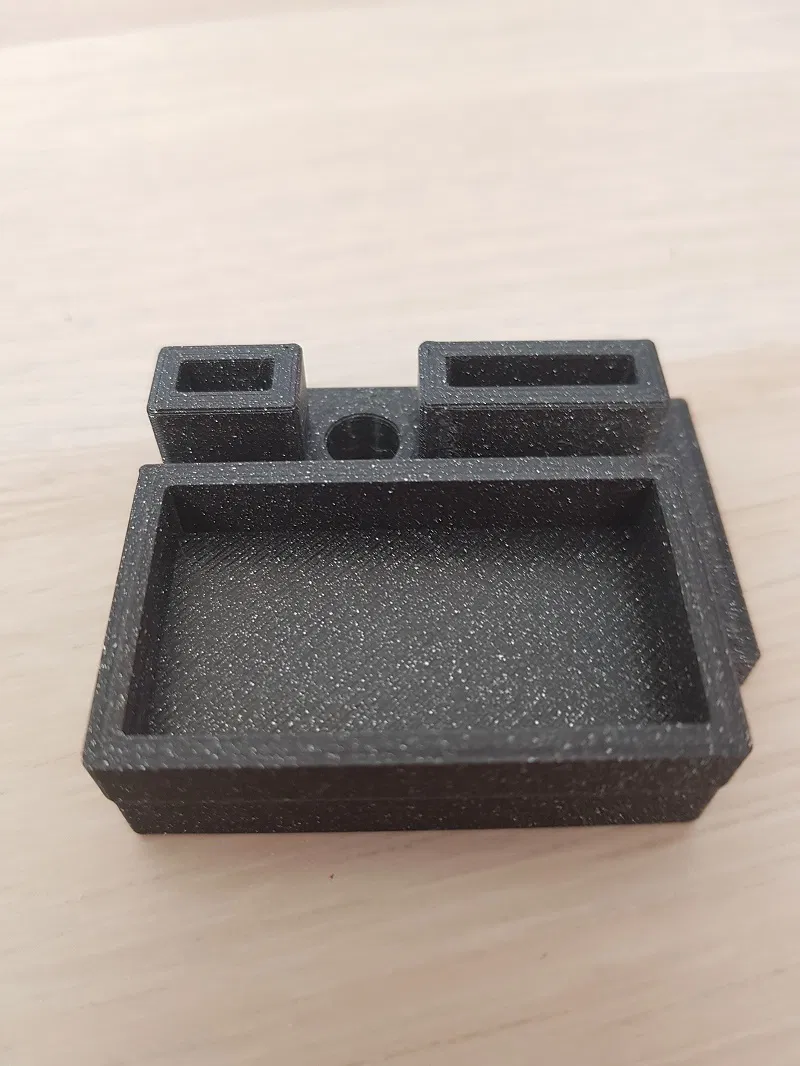

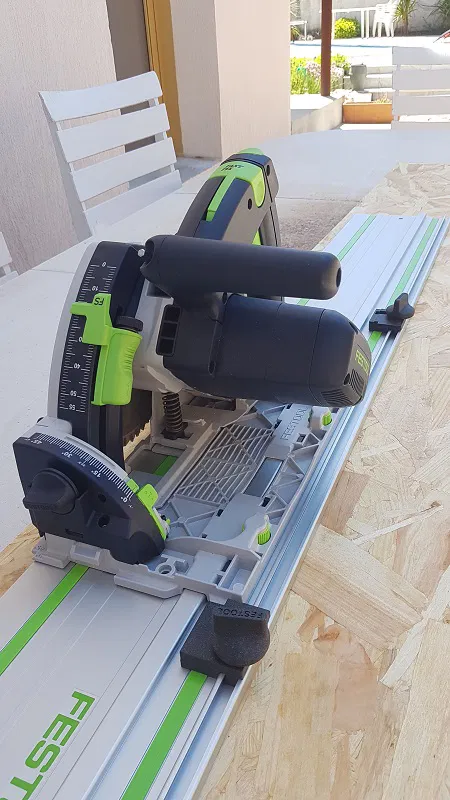

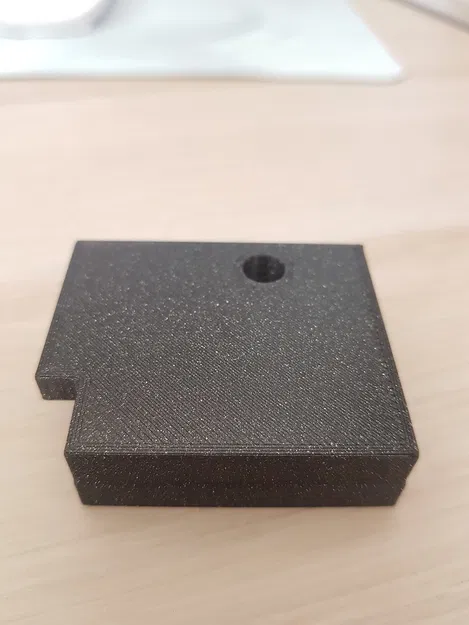

Ban đầu được thiết kế để tránh hiện tượng đá ngược (kickback) khi sử dụng máy cưa đĩa cầm tay Festool như dòng TS55, phụ kiện này còn có thể dùng làm chốt chặn vị trí đơn giản trên thanh ray dẫn hướng FS/2. Ngoài ra, bạn cũng có thể dùng cho thanh ray Makita và các loại ray tương thích khác. Có sẵn cả hai phiên bản cho phía trước và phía sau. Việc khóa chặt trên ray được đảm bảo nhờ ốc vít và núm vặn. Bạn cần gắn/dán một đai ốc M6 vào bên trong núm vặn và dùng một con ốc lục giác M6x20 để cố định chốt chặn trên ray.

Như thường lệ, mọi ý kiến đóng góp và phản hồi (cũng như lượt "like") đều rất đáng quý. Đừng ngại chia sẻ những hình ảnh đẹp về thành phẩm mà bạn đã in nhé.

Bạn cũng có thể xem thêm các phụ kiện Festool khác mà mình đã thiết kế và in 3D:

• Chốt chống lật Festool TS55
• Nắp chắn bụi Festool TS55 REBQ
• Núm vặn Festool V2
• Đầu nối ống hút bụi Festool TS55
• Miếng đệm bảo vệ kẹp Festool dòng FS
• Bộ phận làm lệch hướng cho thanh ray Festool FS/2
• FESTBOX hộp đựng tiện lợi gắn vào Systainer Festool

Chúc các bạn thành công!

Nếu thích mẫu này, hãy xem thêm các thiết kế khác của mình nhé.

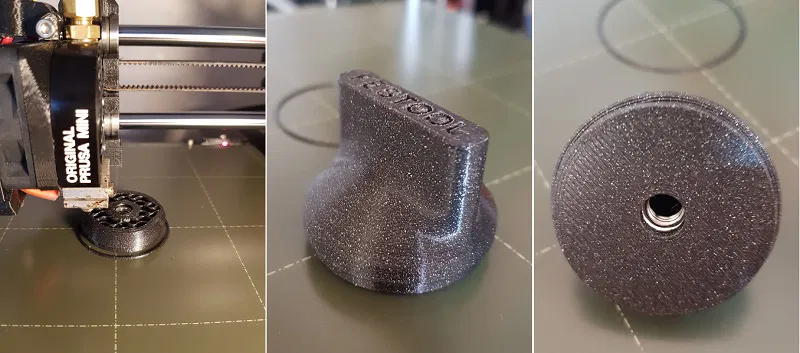

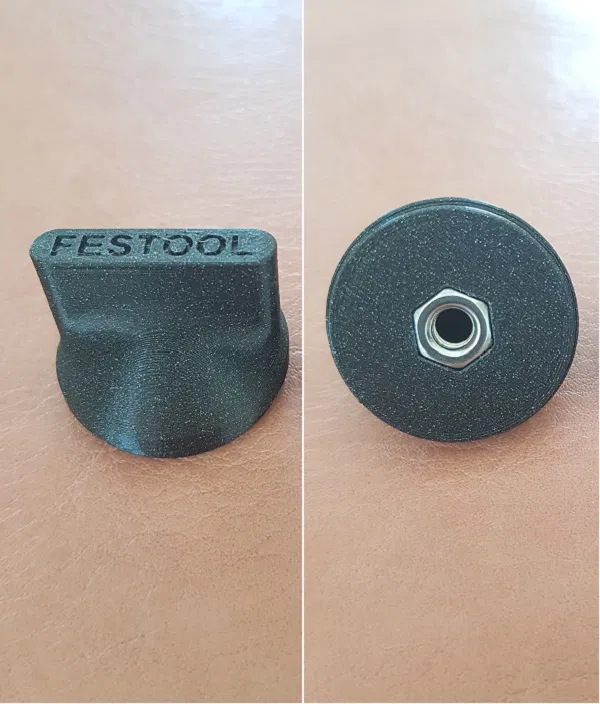

Cập nhật ngày 30/09/2021: Thêm phiên bản núm vặn mới (Knob v2) với đai ốc M6 được chèn trực tiếp vào núm trong quá trình in. Mình đã chèn lệnh Pause print (M601) vào file .gcode để máy dừng lại cho bạn chèn đai ốc rồi mới tiếp tục in. Không cần dùng keo nữa.

Cập nhật ngày 27/12/2021: Ngoài các file .stl, mình đã tải lên các file .f3d để bạn có thể tùy chỉnh thiết kế theo nhu cầu sử dụng.

Cập nhật ngày 14/01/2023: Bạn shampeon cho biết các chốt chặn này không vừa với thanh ray Makita/Powertec có gờ chống lật. Cảm ơn bạn ấy nhiều.
