Kết nối ống hút chân không cho máy cưa tròn Festool TS55

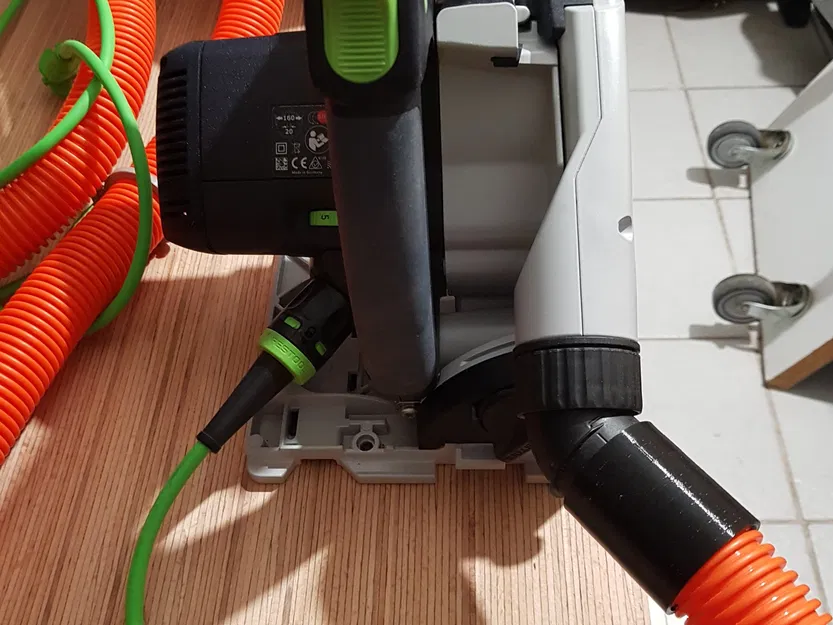

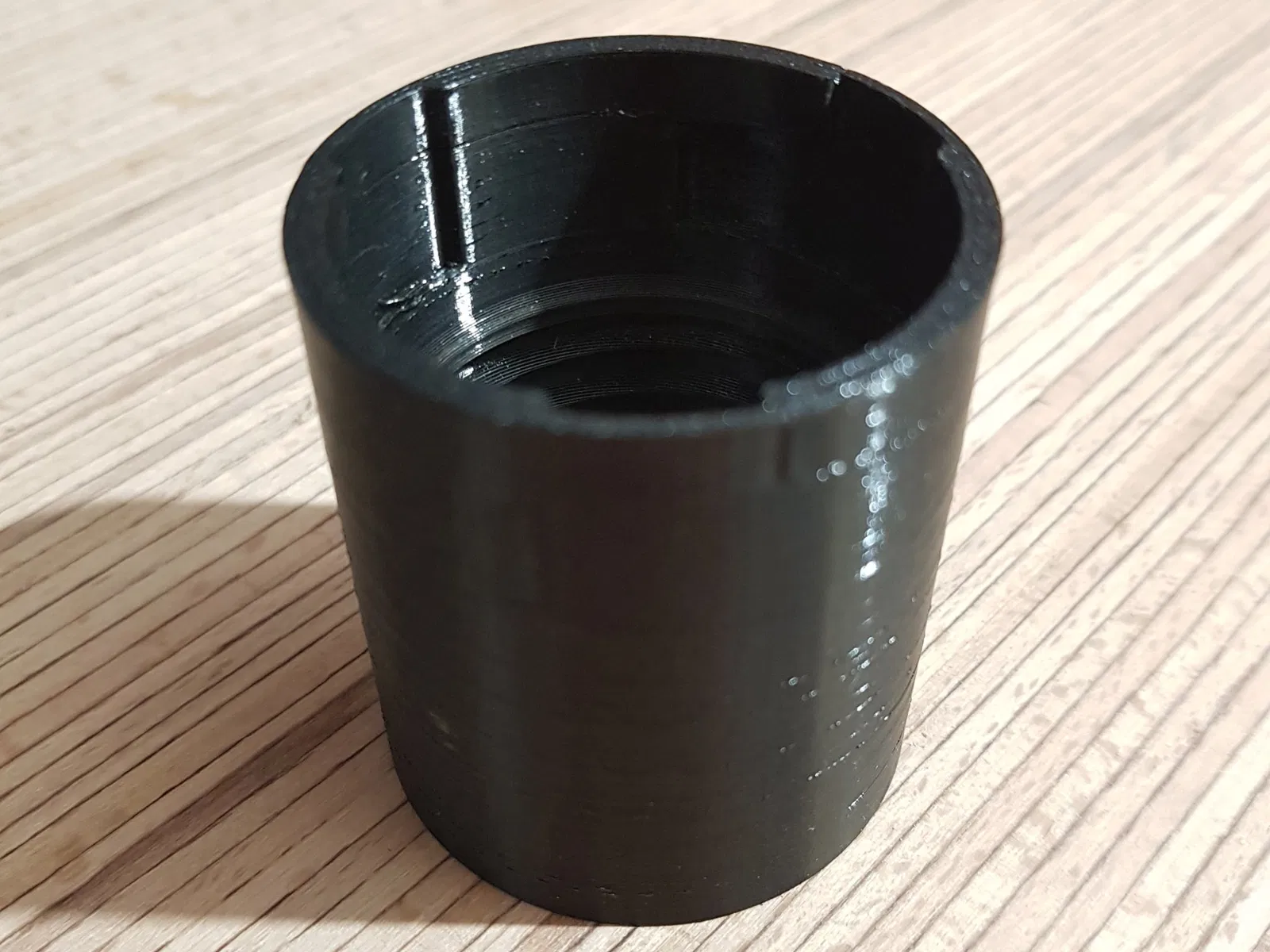

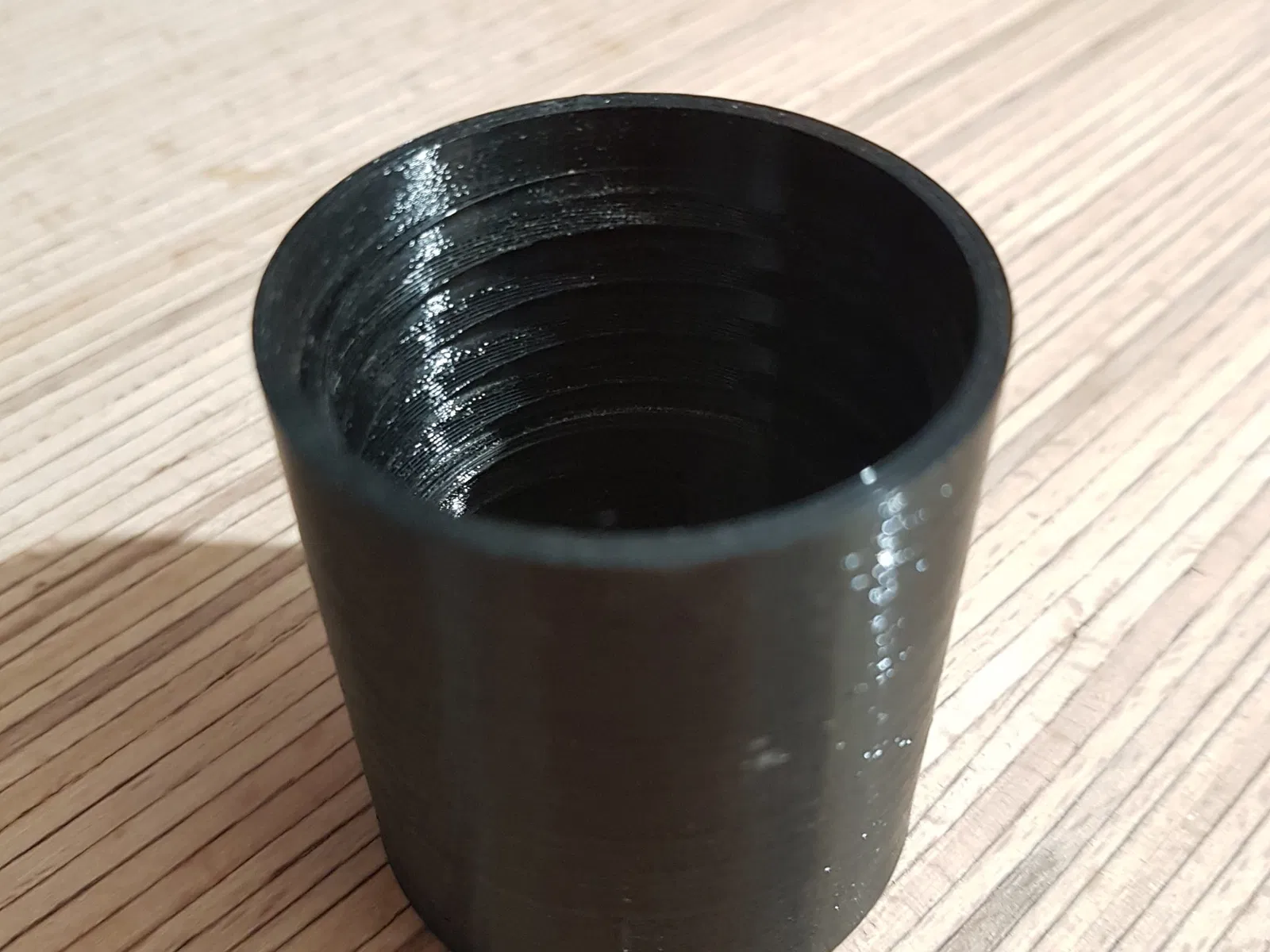

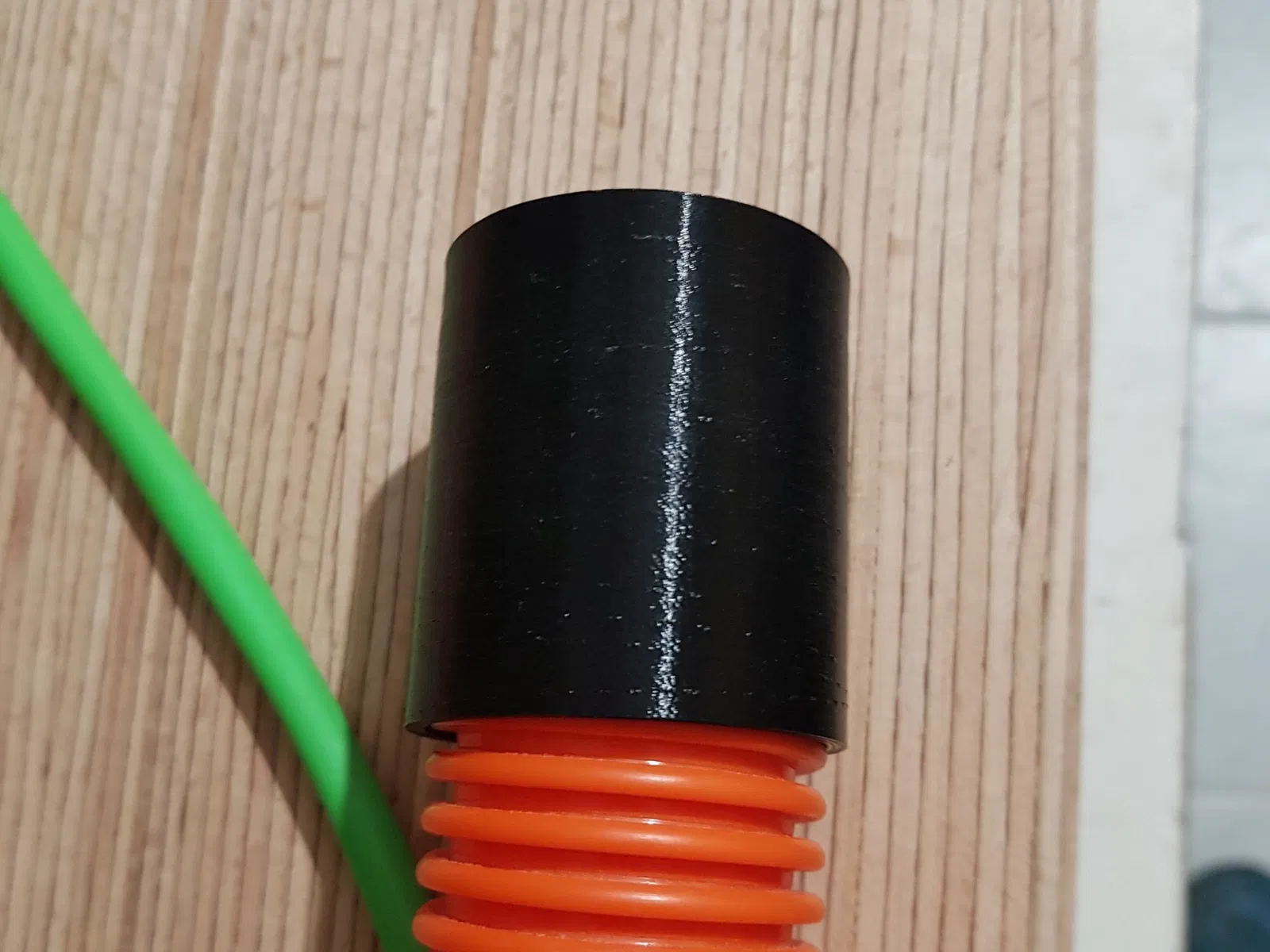

Tôi cần một phần để kết nối ống hút bụi với máy cưa tròn của mình để hút bụi gỗ và mạt. Tôi đã thiết kế phần này trong Fusion 360 với một đầu nối cái để vào các lỗ thoát của máy cưa tròn và một ren vít bên trong cho ống hút bụi. Tôi đã thực hiện nhiều thử nghiệm để tìm ra các thông số ren tùy chỉnh đúng theo bài viết trong cơ sở kiến thức của Fusion 360 → https://knowledge.autodesk.com/fr/support/fusion-360/troubleshooting/caas/sfdcarticles/sfdcarticles/FRA/Custom-Threads-in-Fusion-360.html In bằng Prusament PETG Jet Black với chiều cao lớp 0.20mm và 3 viền. Ngoài các tệp .stl, tôi đã tải lên tệp .f3d của Fusion 360 để bạn có thể sửa đổi thiết kế và điều chỉnh nó theo nhu cầu của bạn. Như thường lệ, phản hồi và nhận xét (và chắc chắn là "thích") luôn được hoan nghênh. Hãy thoải mái đăng những bức ảnh đẹp về sản phẩm của bạn. Bạn cũng có thể xem các phụ kiện Festool khác mà tôi đã thiết kế và in 3D. - Festool TS55 chống nghiêng

• Nắp bụi Festool TS55 REBQ
• • Núm Festool V2
• Miếng đệm bảo vệ kẹp Festool FS series
• Bộ phân hướng cho ray hướng dẫn Festool FS/2
• FESTBOX một chiếc hộp thú vị để treo lên Systainer Festool của bạn
• • Chúc bạn vui vẻ! Nếu bạn thích mẫu này, hãy xem các thiết kế khác của tôi Chỉnh sửa 31/08/2023 Như đã yêu cầu trong một tin nhắn nhận được từ một người tạo ra, tôi cũng đính kèm tệp xml mà tôi đã tạo cho Custom Threads. Sợi chỉ tôi đã sử dụng cho bộ kết nối là 40 x 5.5
