Thiết bị chắn cho thanh ray hướng Festool FS/2

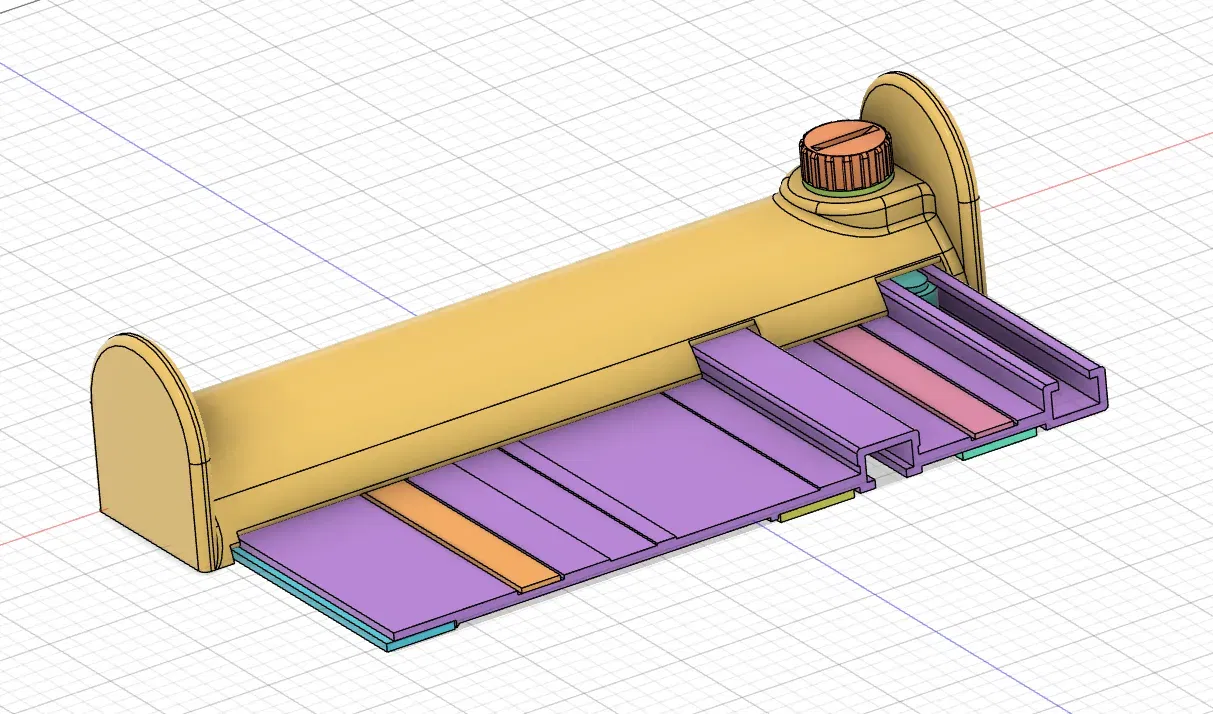

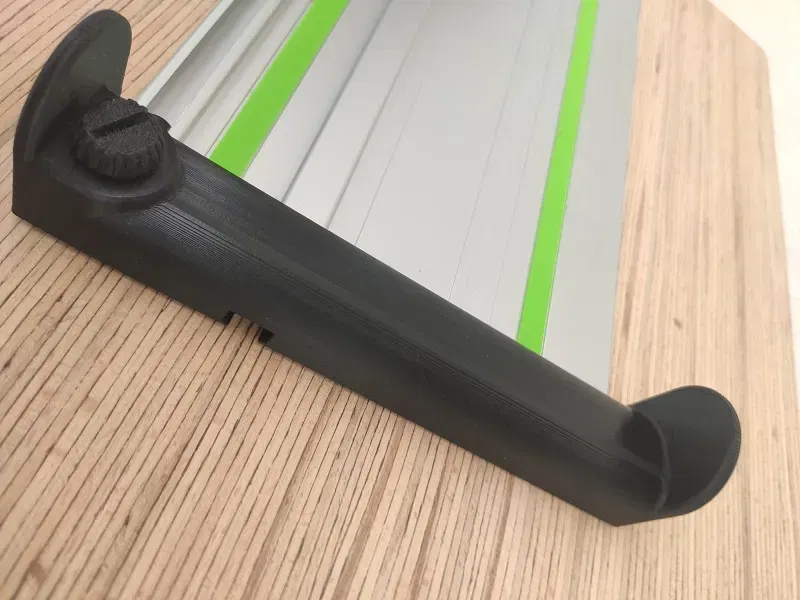

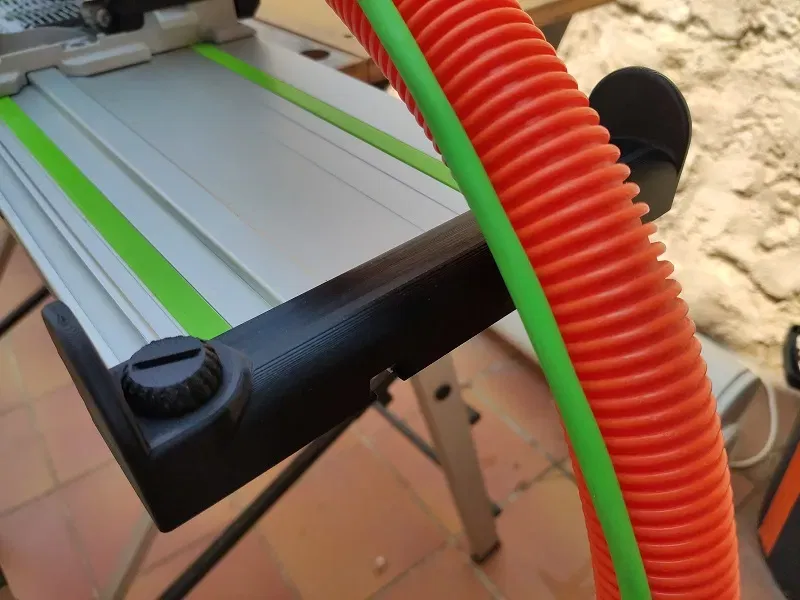

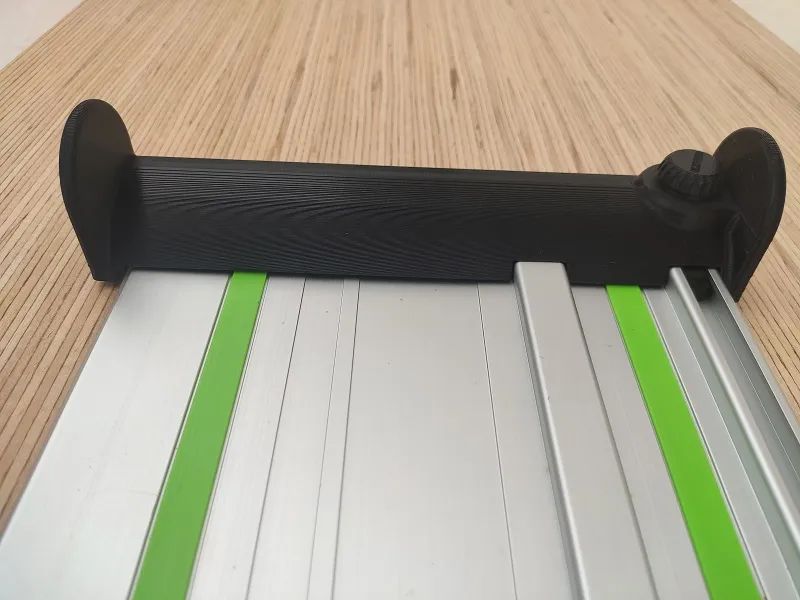

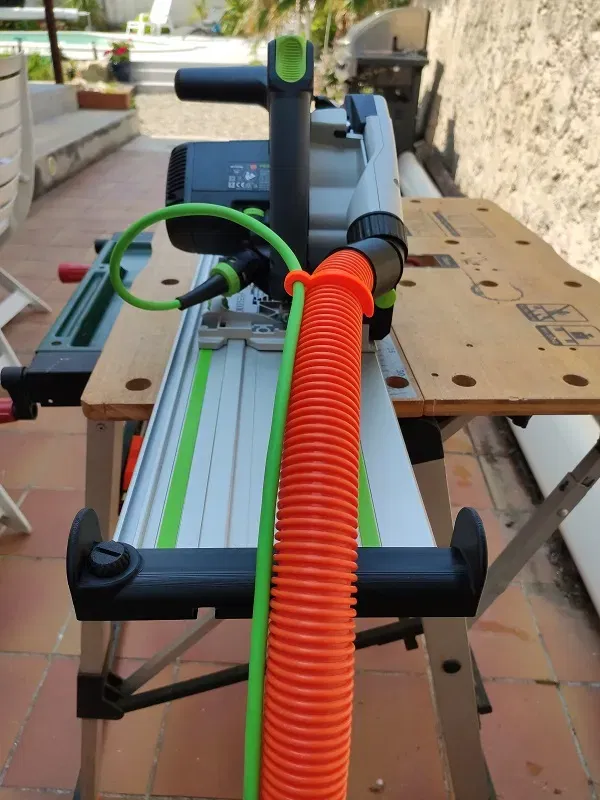

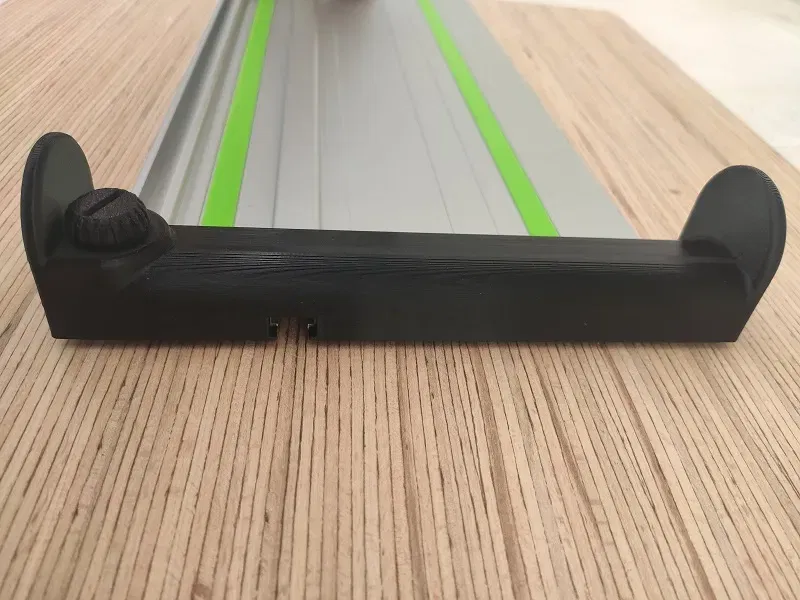

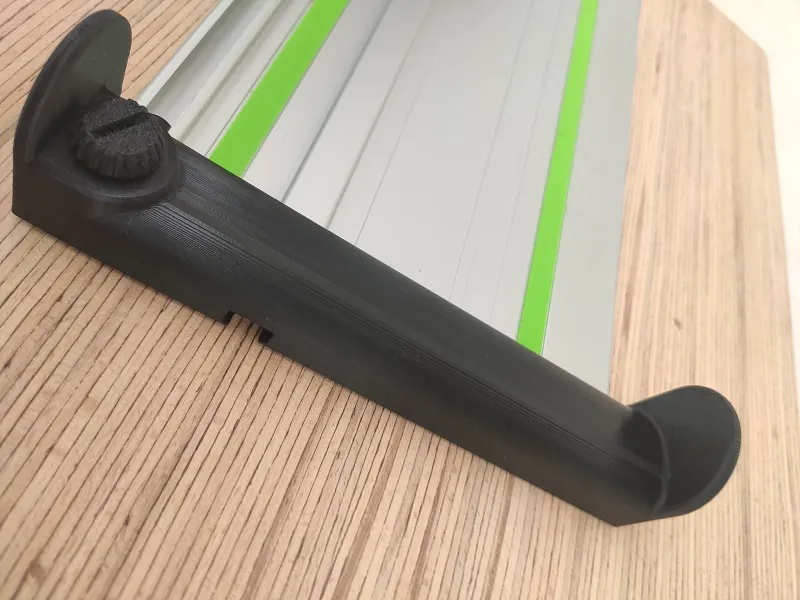

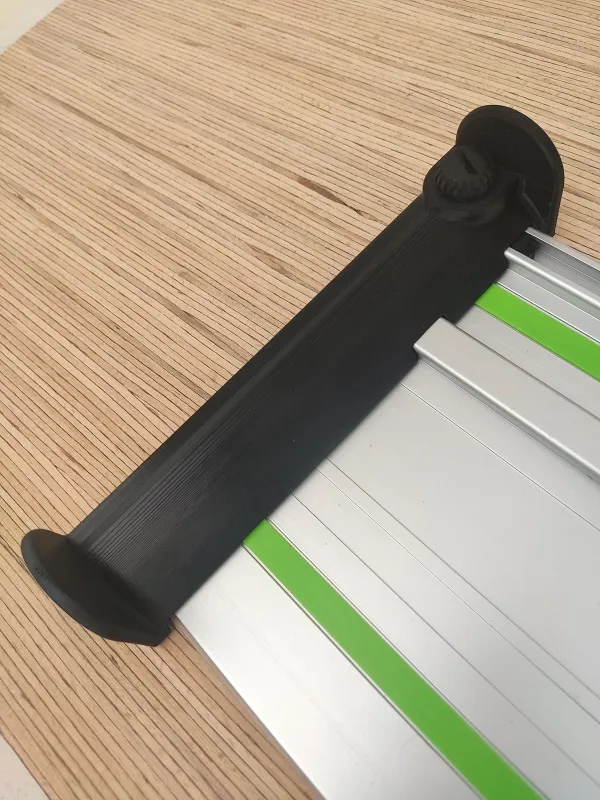

Tôi đang tìm kiếm một giải pháp để ngăn ống hút và dây điện bị mắc vào đầu thanh hướng khi cưa bằng máy cưa Festool TS55 của tôi. Tôi đã in trước mô hình tuyệt vời https://www.f3d.vn/3d-model/154496-tam-chan-ray-festool-phien-ban-cung-fs-aw-co-khe-cam-kep từ Yurshevich nhưng tôi muốn một tấm chắn mỏng hơn không có cạnh ở đầu thanh ray cho phép để nguyên thanh ray trên bàn làm việc khi cưa như mô hình gốc. Tôi cũng muốn giữ ý tưởng từ Yurshevich để lắp kẹp trên thanh ray mà không cần tháo tấm chắn, điều này không thể thực hiện với mô hình gốc và cũng tái sử dụng hệ thống để cố định tấm chắn vào thanh ray (ốc vít, đai ốc và ống lót). Vì vậy, tôi đã thiết kế trong Fusion 360 một mô hình mới giữa hai mô hình đó. Hướng dẫn in ấn Tôi quyết định sử dụng hỗ trợ và in tấm chắn với phần dưới ở dưới để có chất lượng in tốt hơn với bề mặt tròn. Tôi chưa bao giờ gặp vấn đề khi gỡ bỏ hỗ trợ được tạo ra bởi eSlicer trên MINI hoặc MK3S của tôi. Lưu ý rằng kích thước tấm chắn tương thích với kích thước giường MINI. Chỉ cần xoay tấm chắn 45 độ. Tôi đã in tấm chắn bằng Prusament PLA Jet Black với độ cao lớp 0.20mm và 4 đường viền. Các tham số khác là mặc định từ eSlicer. Ốc vít, đai ốc và ống lót cũng được in bằng PLA với độ cao lớp 0.10mm để có chất lượng tốt hơn cho các ren. Kết quả hoàn hảo. Tấm chắn vừa vặn với thanh ray Festool. Dây cáp và ống hút trượt trên đó mà không gặp vấn đề gì. Chỉnh sửa 27/08/2023 Theo nhận xét từ một người tạo ra → <https://www.f3d.vn/3d-model/154486-thiet-bi-chan-cho-thanh-ray-huong-festool-fs-2 tôi đã tăng cường phần nơi để chèn kẹp. Phần dưới có độ dày hơn một chút so với phiên bản gốc (1.6mm thay vì 1.2) và không gian để đi qua kẹp đã được điều chỉnh. Phiên bản mới → Phiên bản trước → Ngoài các tệp .3mf và .stl, tôi đã tải lên tệp Fusion 360 .f3d để bạn có thể chỉnh sửa thiết kế và điều chỉnh theo nhu cầu của bạn. Như thường lệ, phản hồi và nhận xét (và chắc chắn là "thích") luôn được hoan nghênh. Hãy thoải mái đăng những bức ảnh đẹp về sản phẩm của bạn. Bạn cũng có thể xem các phụ kiện Festool khác mà tôi đã thiết kế và in 3D. - Festool TS55 chống nghiêng
