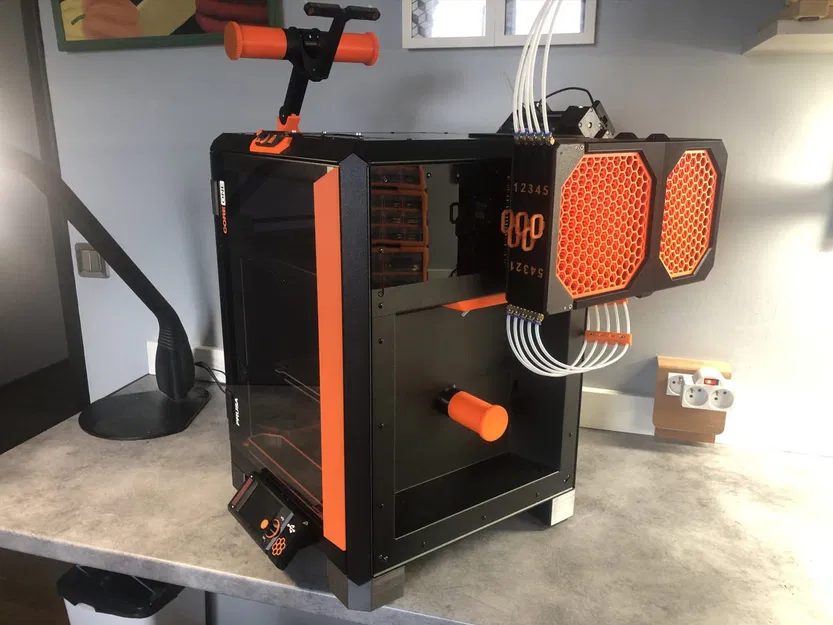

Bộ đệm MMU3 tùy chỉnh cho Prusa Core One

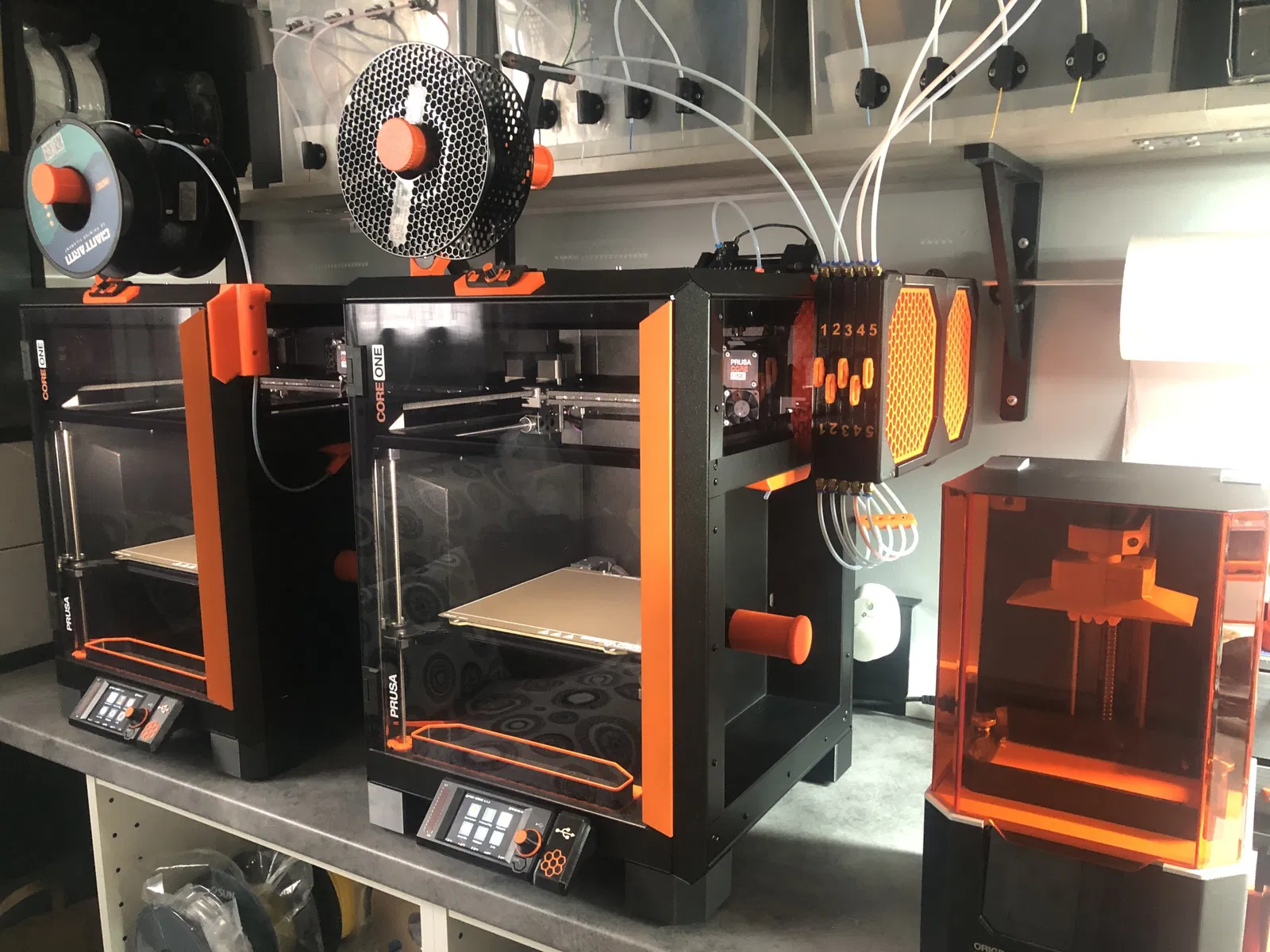

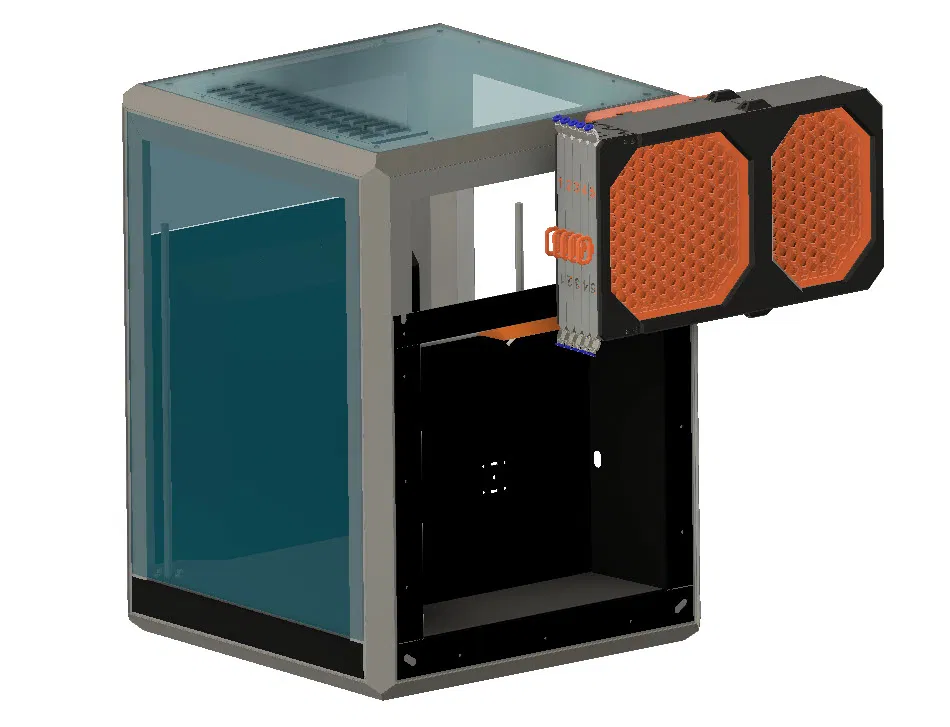

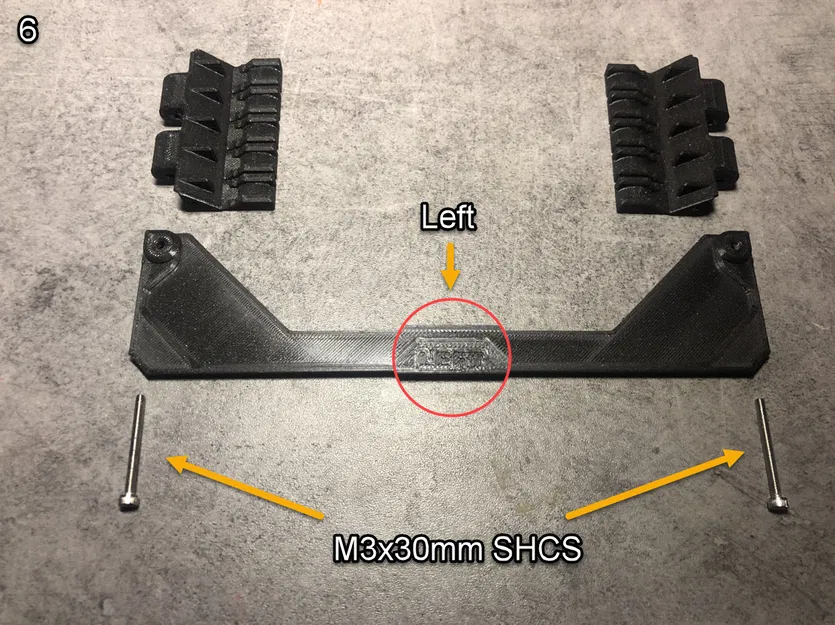

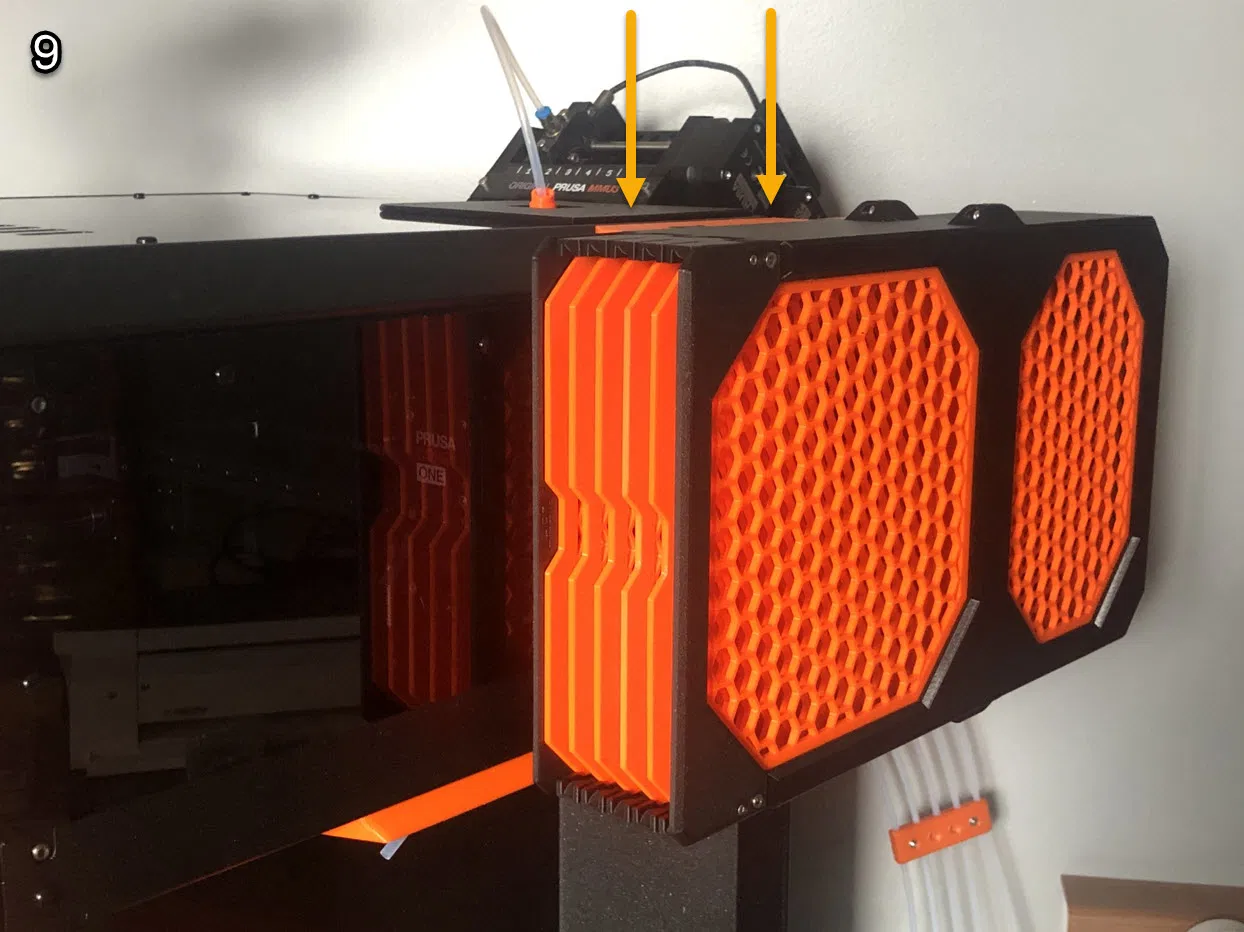

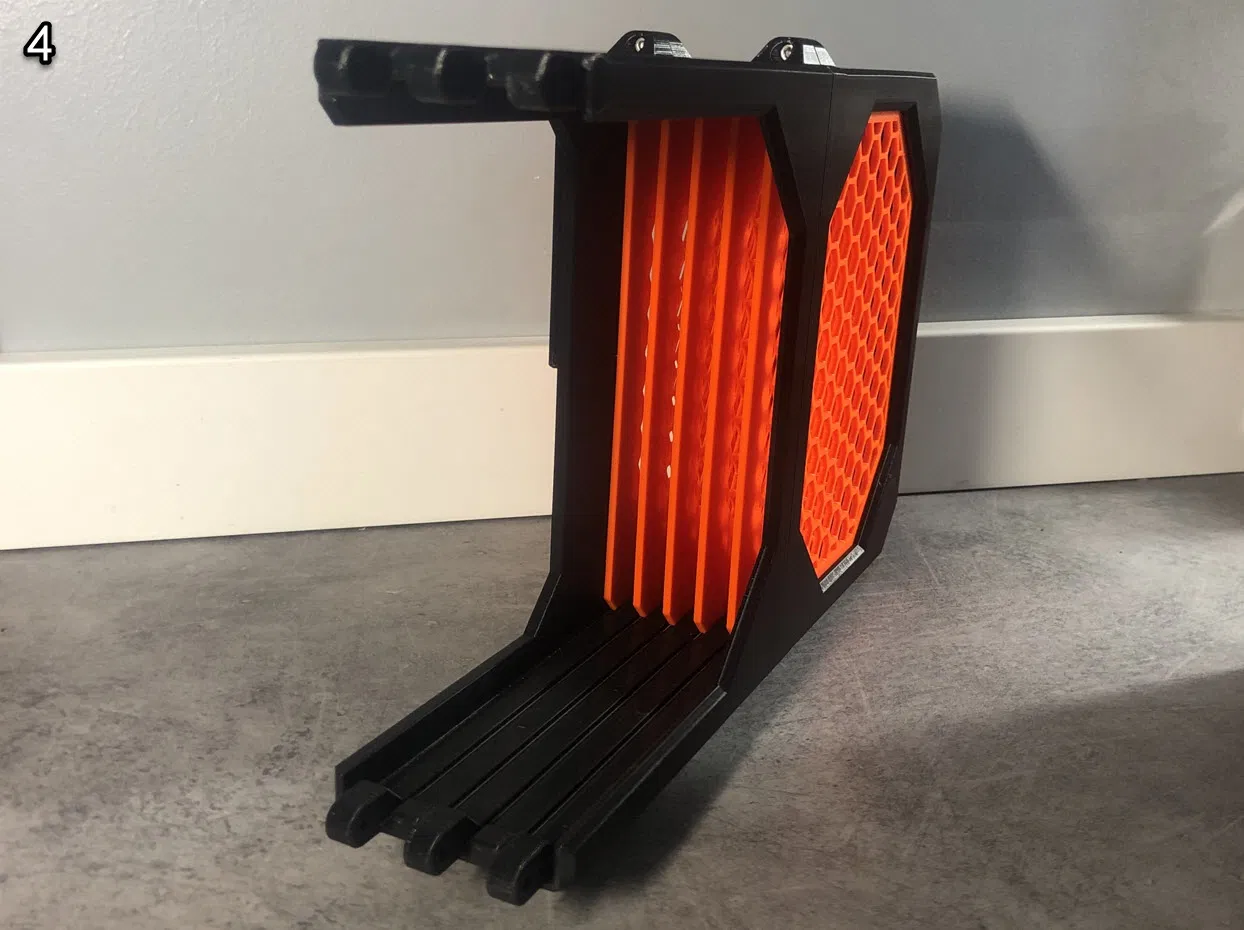

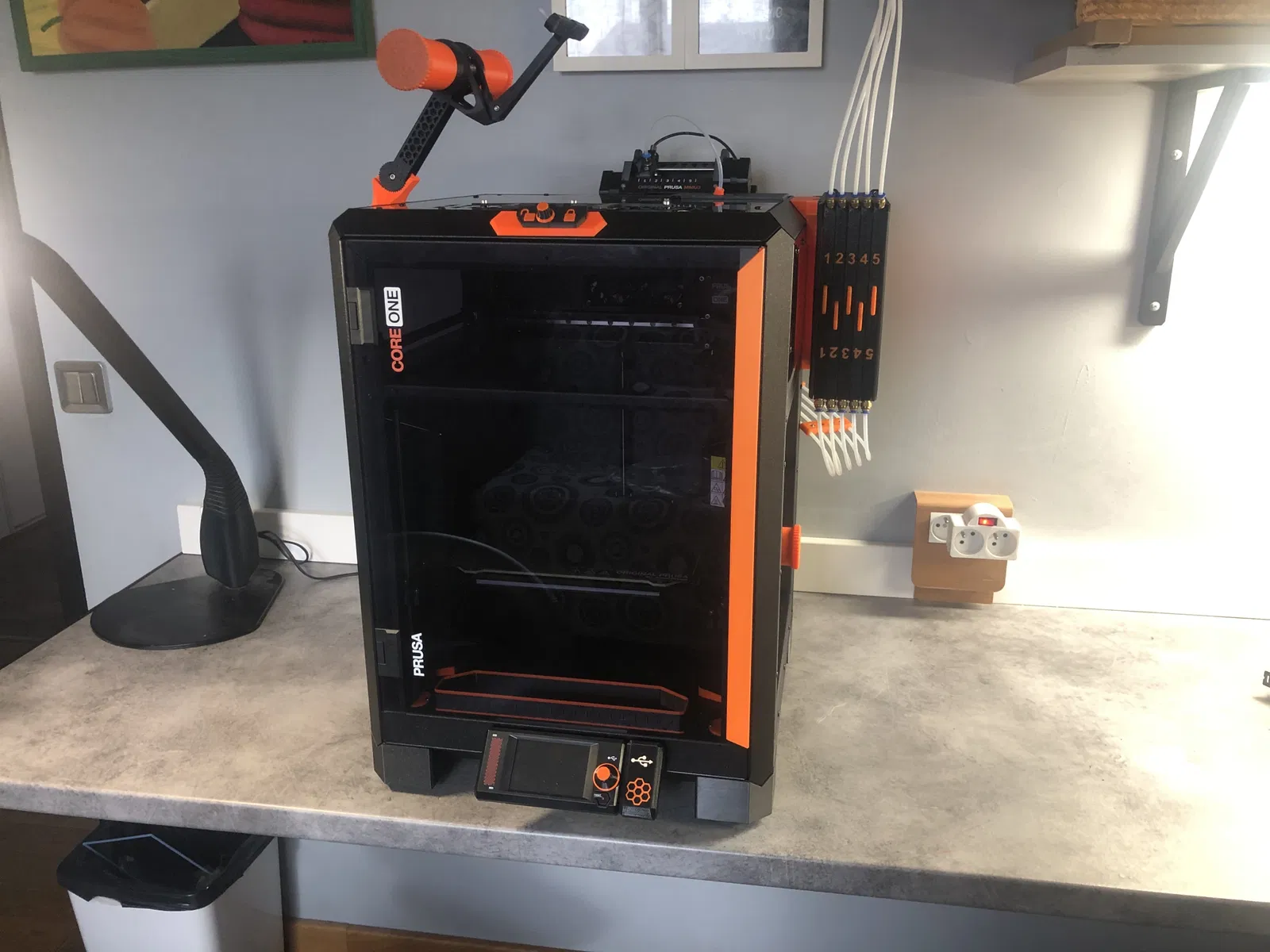

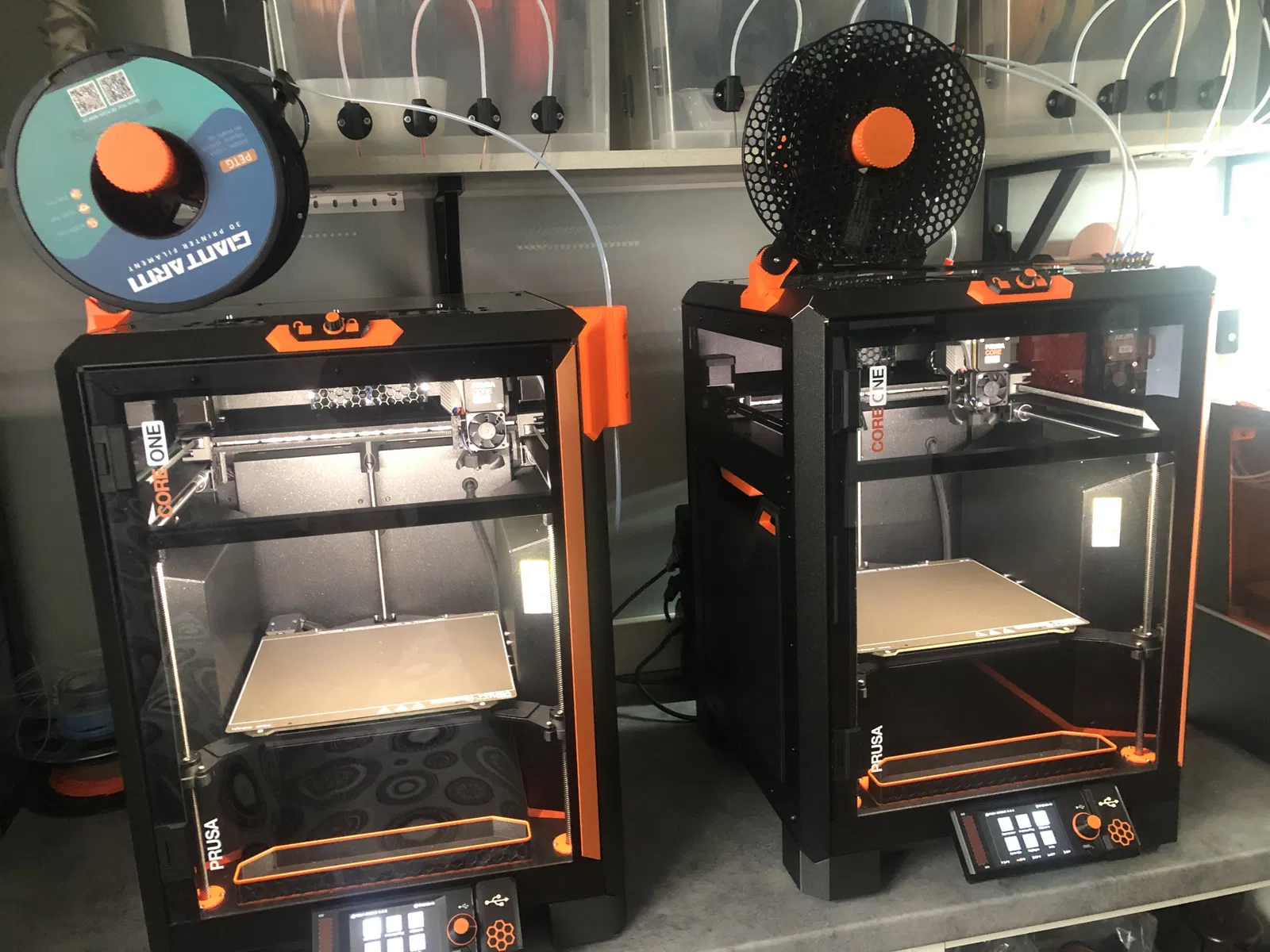

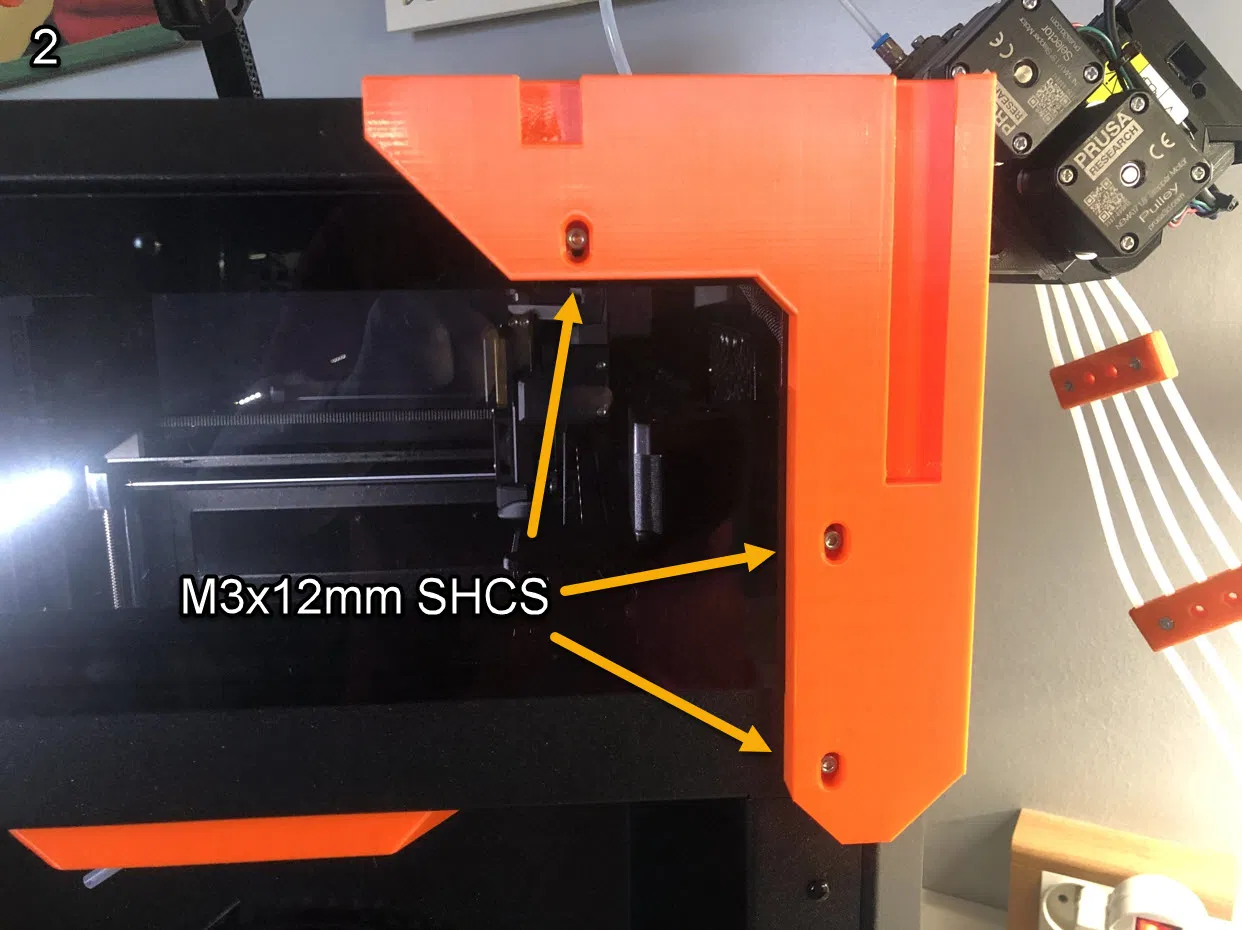

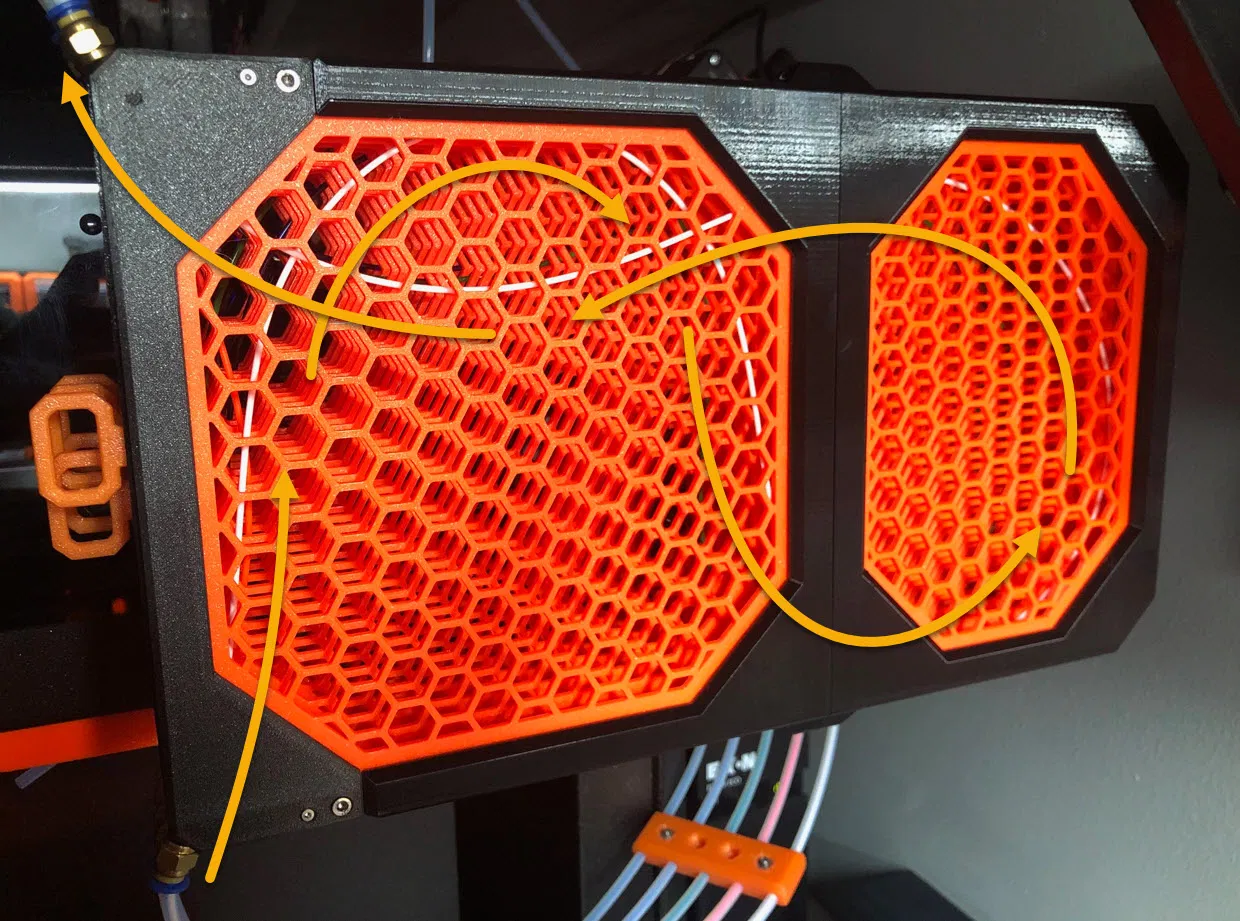

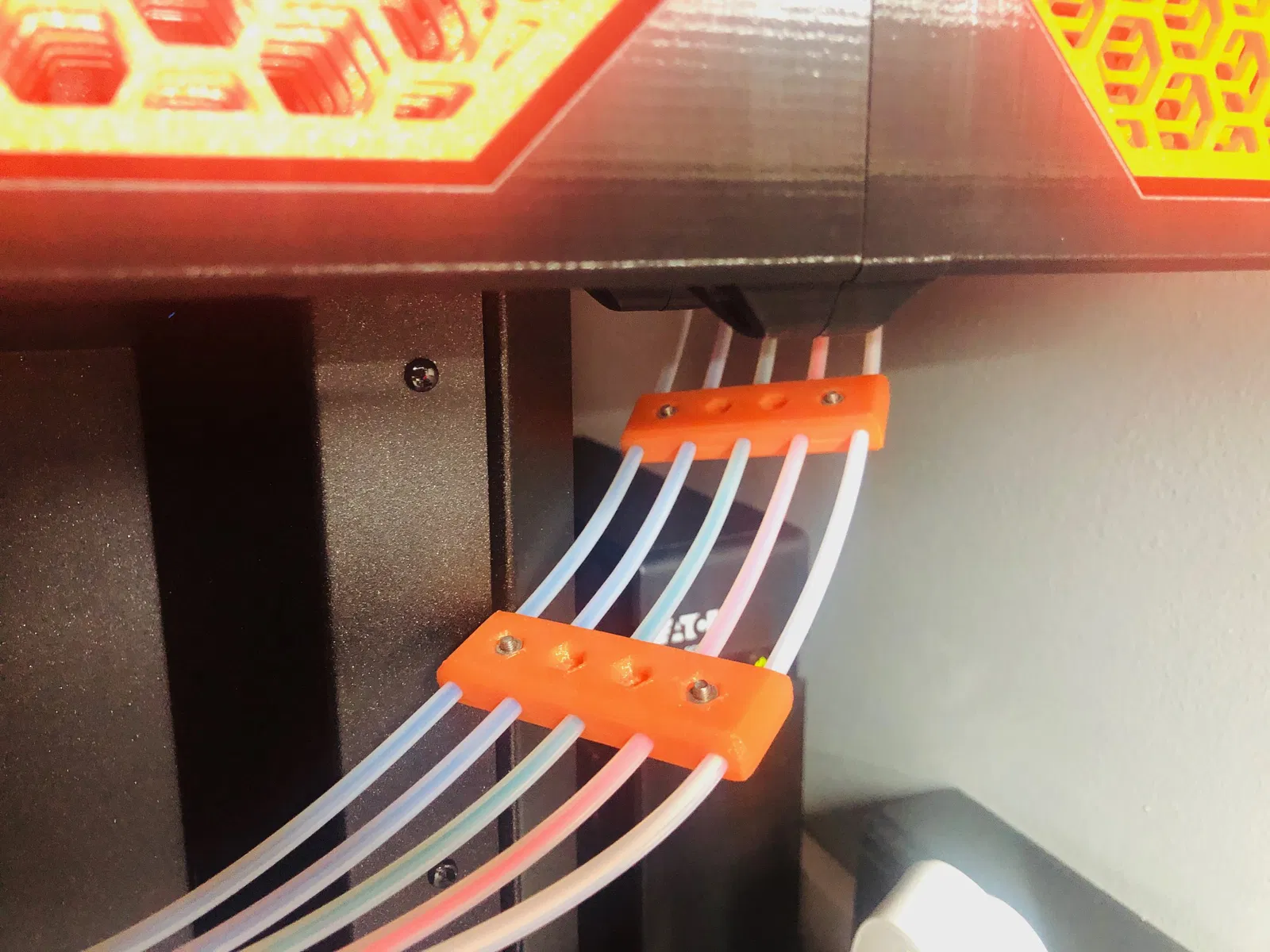

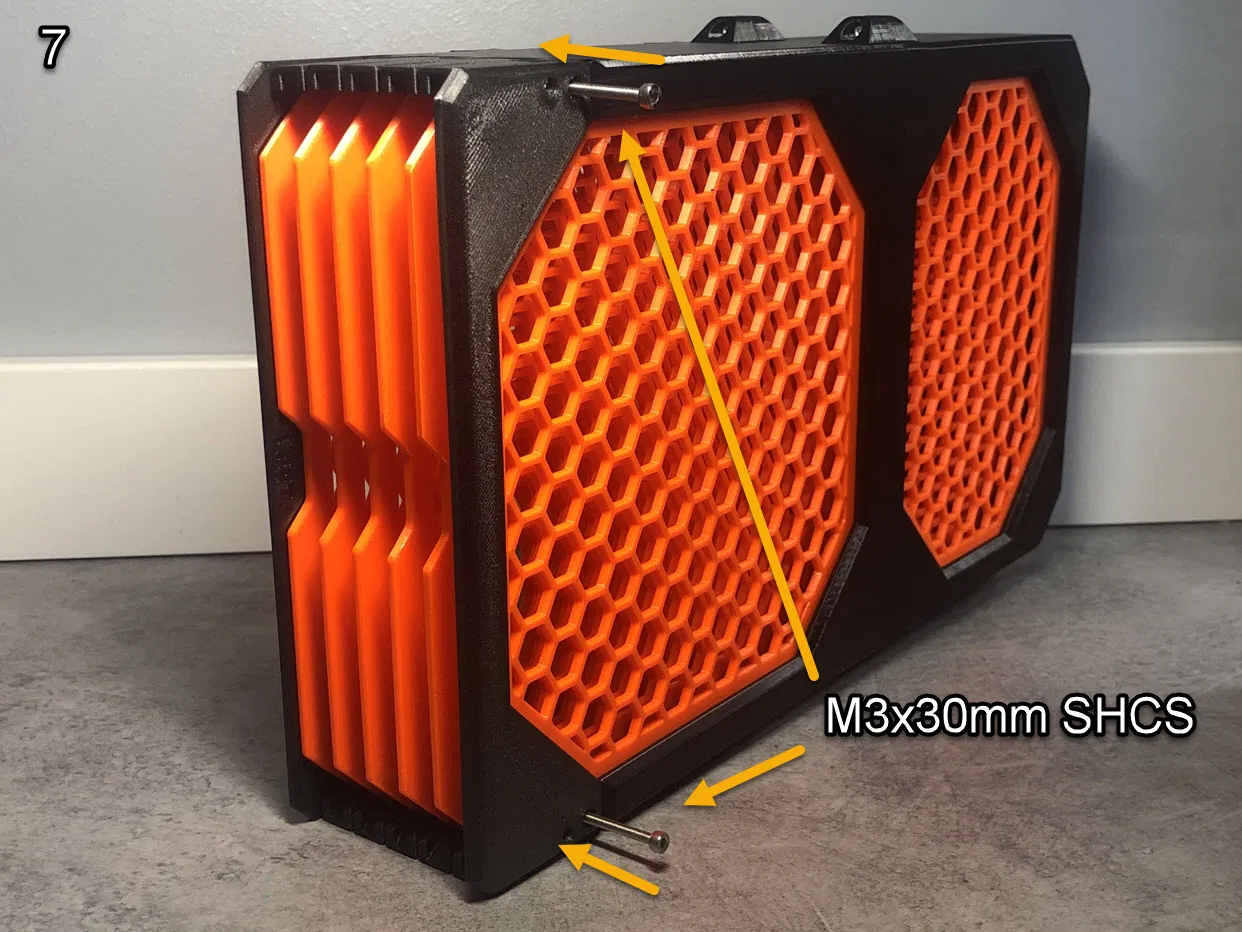

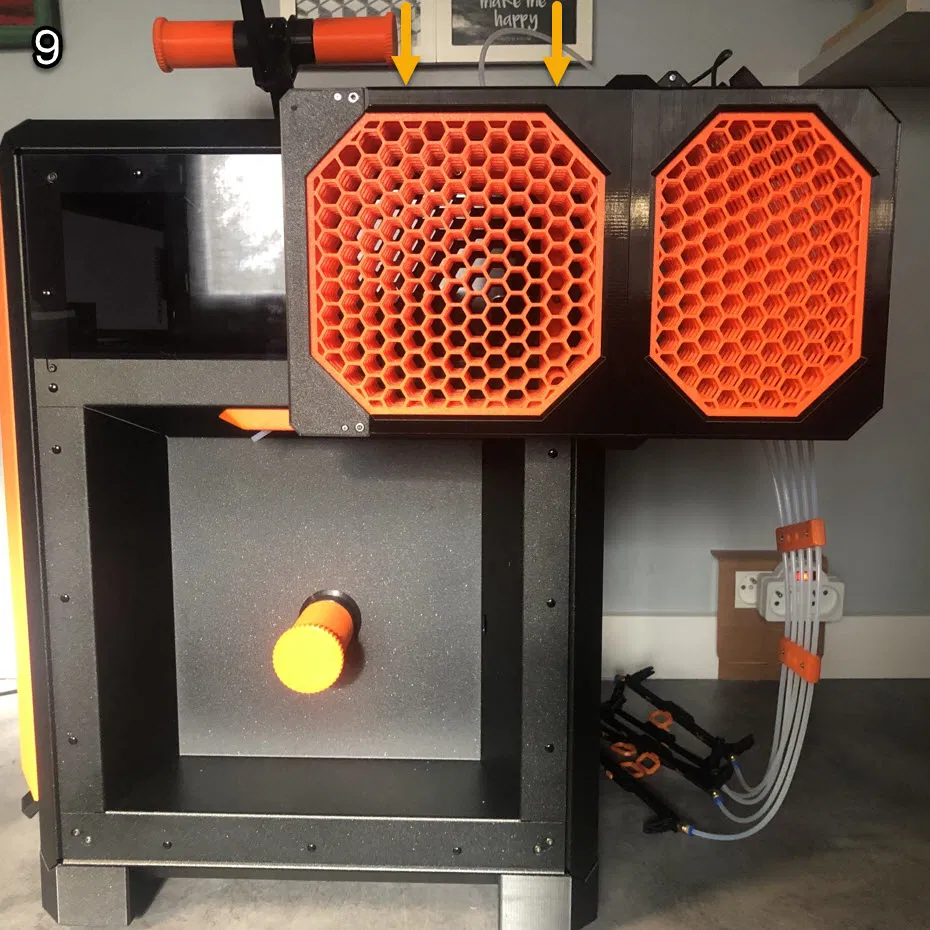

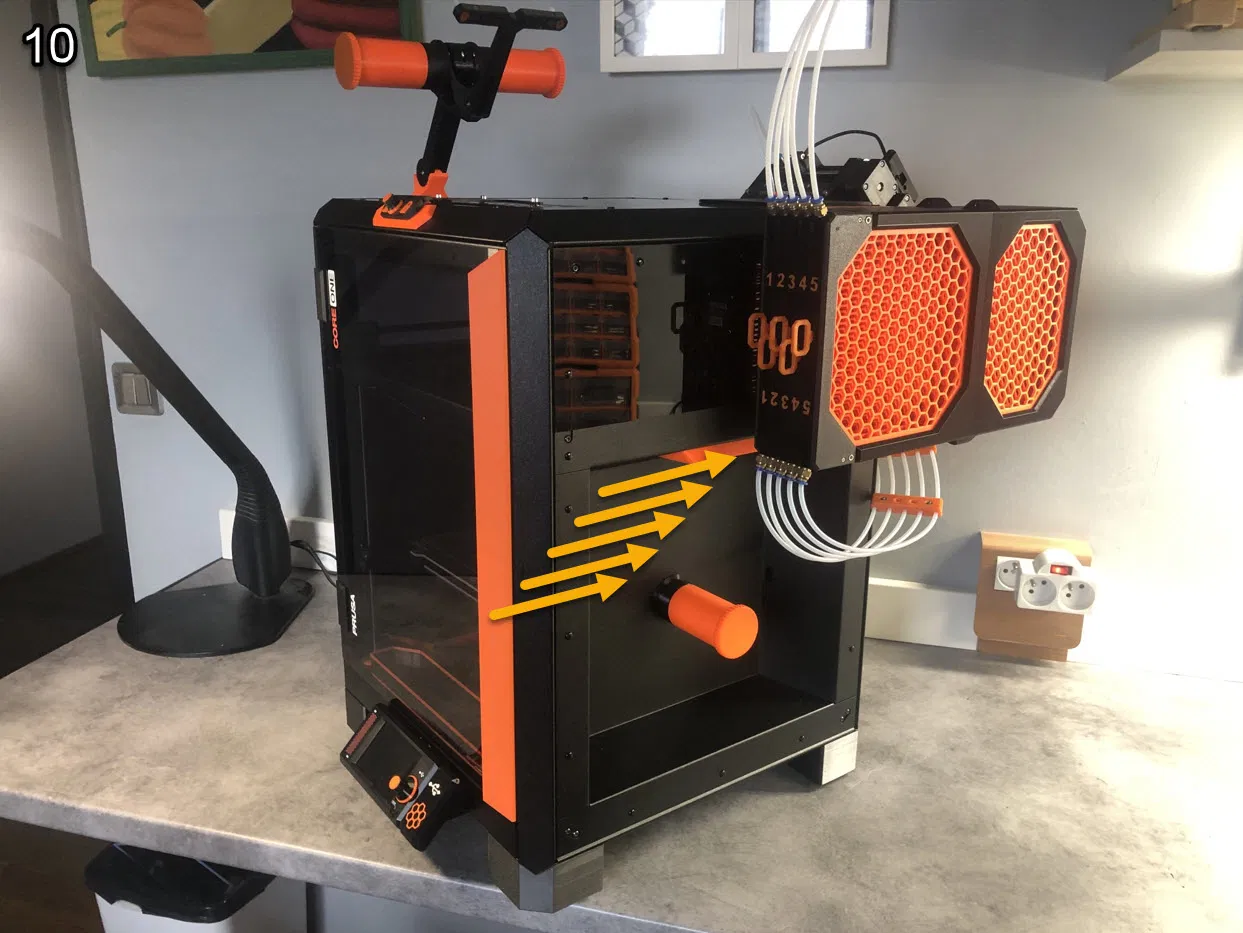

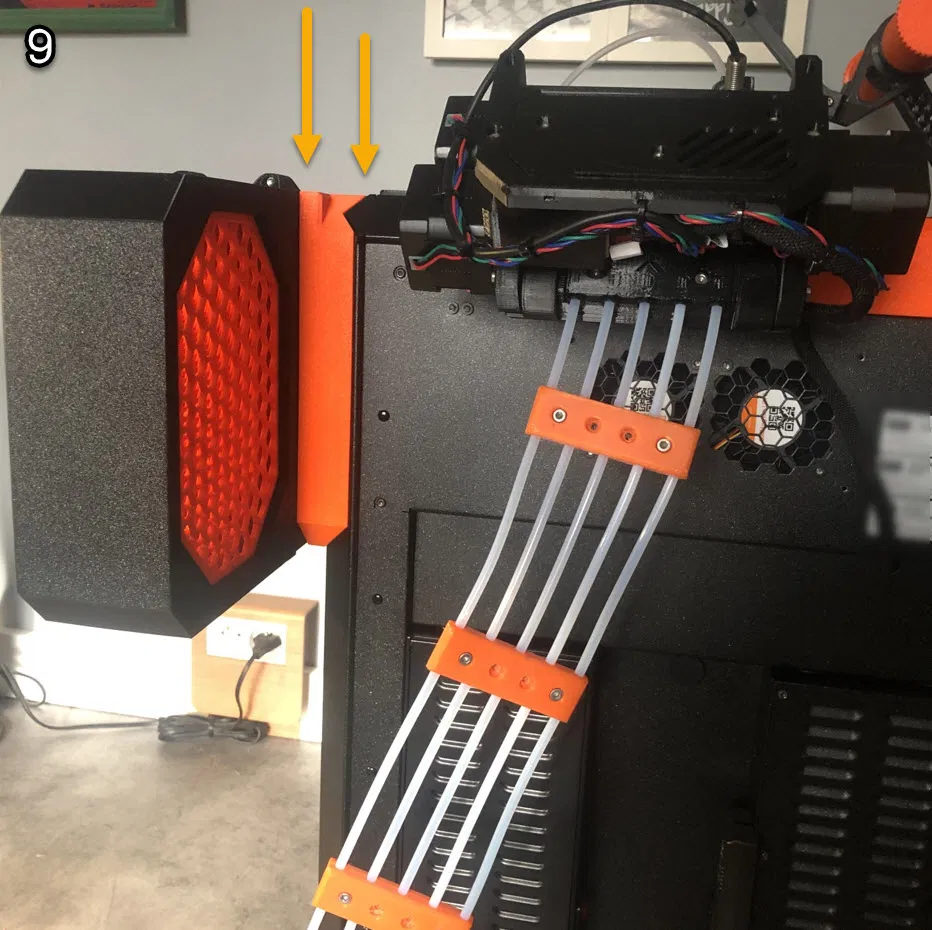

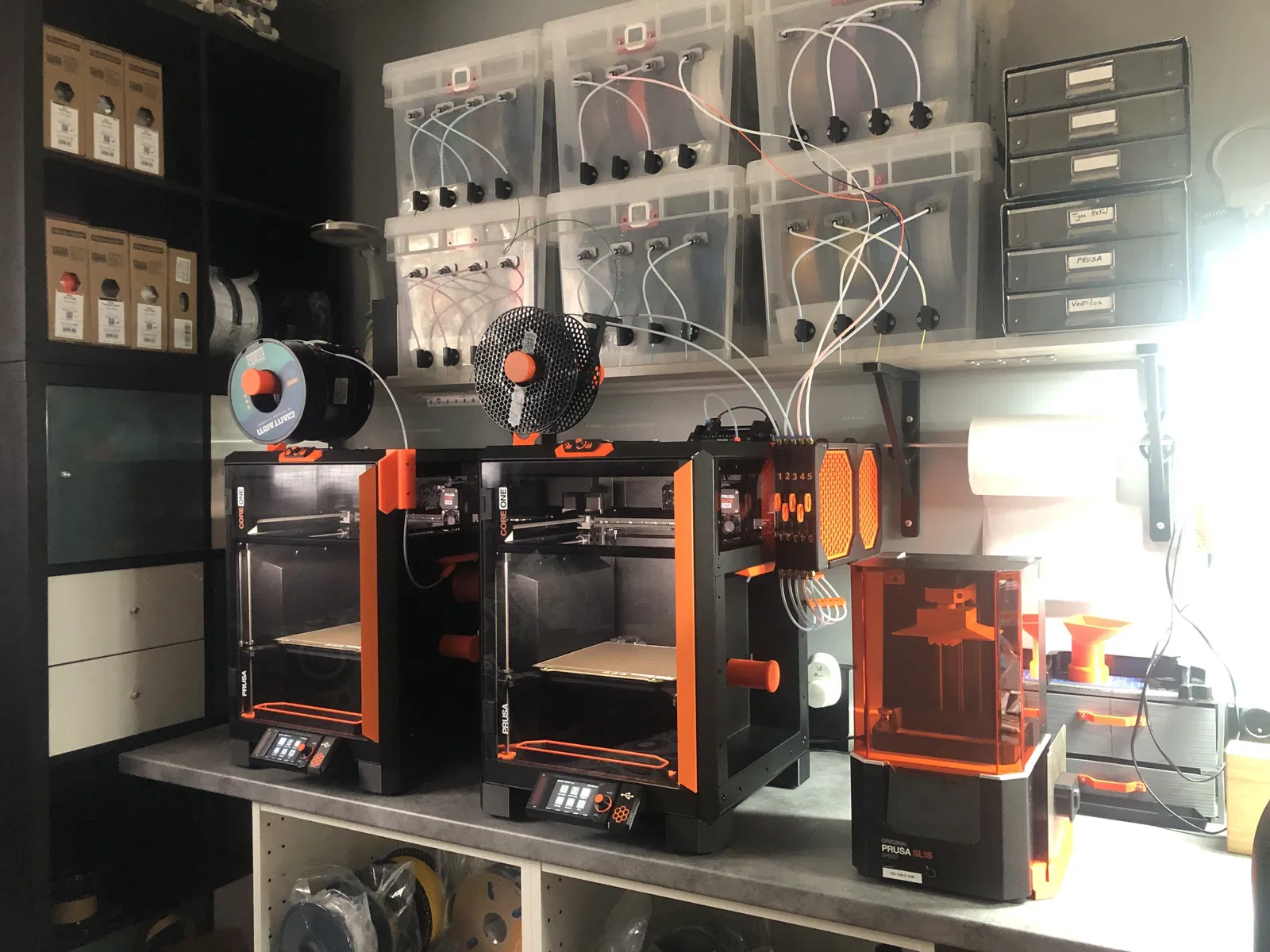

Trong thiết lập in 3D của mình, các cuộn nhựa được đặt trong hộp kín khí trên kệ ngay phía trên máy in. Trong bối cảnh này, bộ đệm (buffer) MMU3 cần được kết nối với các hộp đựng phía trên; điều này giúp mình sử dụng MMU3 với không gian chiếm dụng tối thiểu. Đó là lý do mình chọn cấu hình giống với thiết lập trên các máy MK4S trước đây. Xem thêm giải pháp của mình về cách lắp đặt MMU3 trên PRUSA CORE ONE. Lấy cảm hứng từ mẫu buffer của @Martin_J_6129, mình đã phải thiết kế lại hoàn toàn để tương thích với CORE ONE. Mình đặc biệt lưu ý đến việc ống PTFE nối MMU3 với Nextruder dài hơn nhiều (710mm so với 360mm trên MK4S). Vì vậy, bộ đệm này được làm sâu hơn để chứa được đoạn nhựa dài hơn ở vị trí chờ. Cuối cùng, mình thiết kế hệ thống gắn sử dụng các lỗ có sẵn trên khung của CORE ONE. ### A. LẮP RÁP KHE ĐẦU VÀO (FRONTAL SLOT) Có hai mẫu khe đầu vào: - Mẫu có số tách rời cho các màu khác nhau; khe và số được in riêng, dán số bằng một chút keo. - Mẫu có số nổi tích hợp. Hãy chọn loại bạn thích :) Trong cả hai trường hợp, cách lắp ráp đều giống nhau. #### LẮP RÁP Chuẩn bị phụ kiện: - 10 đầu nối PC4-M6 - Ống dẫn PTFE - Với mỗi bộ "PrusaCoreOne_MB_PTFE_Guide" (Trước và Sau): - 2 ốc SHCS M3x8mm - 2 đai ốc M3 1. Vặn đầu nối PC4-M6 vào mỗi đầu của khe. Các lỗ không có sẵn ren, nhưng vít sẽ tự bám vào nhựa. Vặn chặt đến khi chạm bề mặt. 2. Lắp "PrusaCoreOne_MB_Fslot_Handle" vào mặt trước của khe. 3. Cố định bằng cách chèn "PrusaCoreOne_MB_Fslot_HandlePin" vào mặt sau. 4. Ở phía kết nối với MMU3, gắn ống PTFE dài từ 60cm đến 70cm. 5. Ở phía đối diện (đầu vào nhựa), gắn ống PTFE tùy độ dài mong muốn. 6. Để giữ các ống PTFE song song giữa bộ đệm và MMU3, bạn có thể lắp thêm "PrusaCoreOne_MB_PTFE_Guide" (Trước và Sau) bằng ốc M3x8mm và đai ốc M3. ### B. LẮP RÁP BỘ ĐỆM (Xem ảnh đánh số) Chuẩn bị phụ kiện: - 4 ốc SHCS M3x12mm - 3 ốc SHCS M3x14mm - 7 đai ốc khóa M3 - 4 ốc SHCS M3x30mm - 2 ốc SHCS M2x6mm 1. Tháo ba kẹp nhựa ở phía sau tấm acrylic bên phải. 2. Hạ tấm acrylic xuống mức thấp nhất và di chuyển Nextruder sang tận cùng bên trái. Cố định "PrusaCoreOne_MB_Holder" bằng ba ốc M3x14mm và đai ốc khóa M3. 3. Gắn "PrusaCoreOne_MB_BodyBack" vào "PrusaCoreOne_MB_BodyFront" bằng bốn ốc M3x12mm và đai ốc khóa M3. 4. Lắp sáu "PrusaCoreOne_MB_DividerShort" vào rãnh, mặt vát lớn hướng xuống dưới. 5. Lắp sáu "PrusaCoreOne_MB_DividerLarge" vào rãnh, mặt vát lớn hướng ra phía trước. 6. Gắn "PrusaCoreOne_MB_FrontLeft" và hai "PrusaCoreOne_MB_Side" vào mặt trước bên trái bằng hai ốc M3x30mm. Đừng siết quá chặt để hai "PrusaCoreOne_MB_Side" có thể xoay tự do. 7. Gắn "PrusaCoreOne_MB_FrontRight" vào mặt trước bên phải bằng hai ốc M3x30mm. Đừng siết quá chặt. 8. Cố định hai PrusaCoreOne_MB_Sides bằng hai ốc M3x6mm; lúc này chúng sẽ không còn xoay được nữa. 9. Lắp bộ đệm lên "PrusaCoreOne_MB_Holder", căn chỉnh các khớp nối. 10. Chèn năm đai ốc "PrusaCoreOne_MB_Fslot_Body_X" (từ 1 đến 5) vào bộ đệm.
