MMU Slot buffer - Phiên bản CUỐI CÙNG

MMU Slot buffer – Phiên bản CUỐI CÙNG

Xin chào mọi người, đây là thiết kế mới của tôi về bộ đệm MMU.

Cảm ơn Juergen G. vì đã in thử nghiệm và vật liệu lãng phí trong quá trình phát triển từ phiên bản BETA lên phiên bản SLOT CUỐI CÙNG này.

Vì tôi thường xuyên thay đổi sợi nhựa và tôi muốn việc thay đổi diễn ra nhanh nhất và dễ dàng nhất có thể, tôi đã thiết kế lại một bộ đệm để có hai cửa ở trên cùng để giúp tôi làm điều này, nhưng tôi không thực sự hài lòng về cách nó hoạt động. Việc thay đổi sợi nhựa khá dễ dàng, nhưng không thể thay đổi các sợi nhựa khác trong quá trình in để chuẩn bị cho lần in tiếp theo.

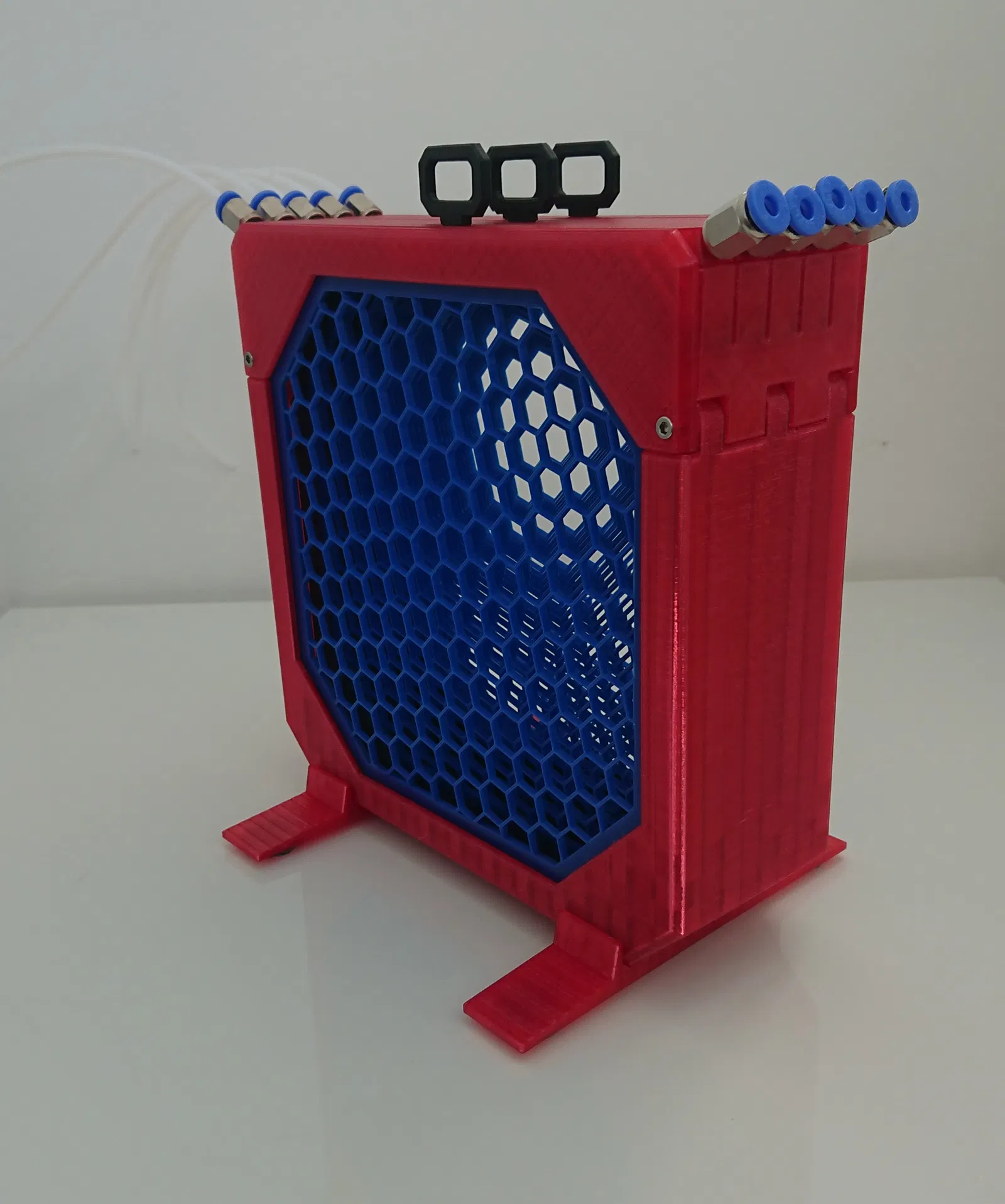

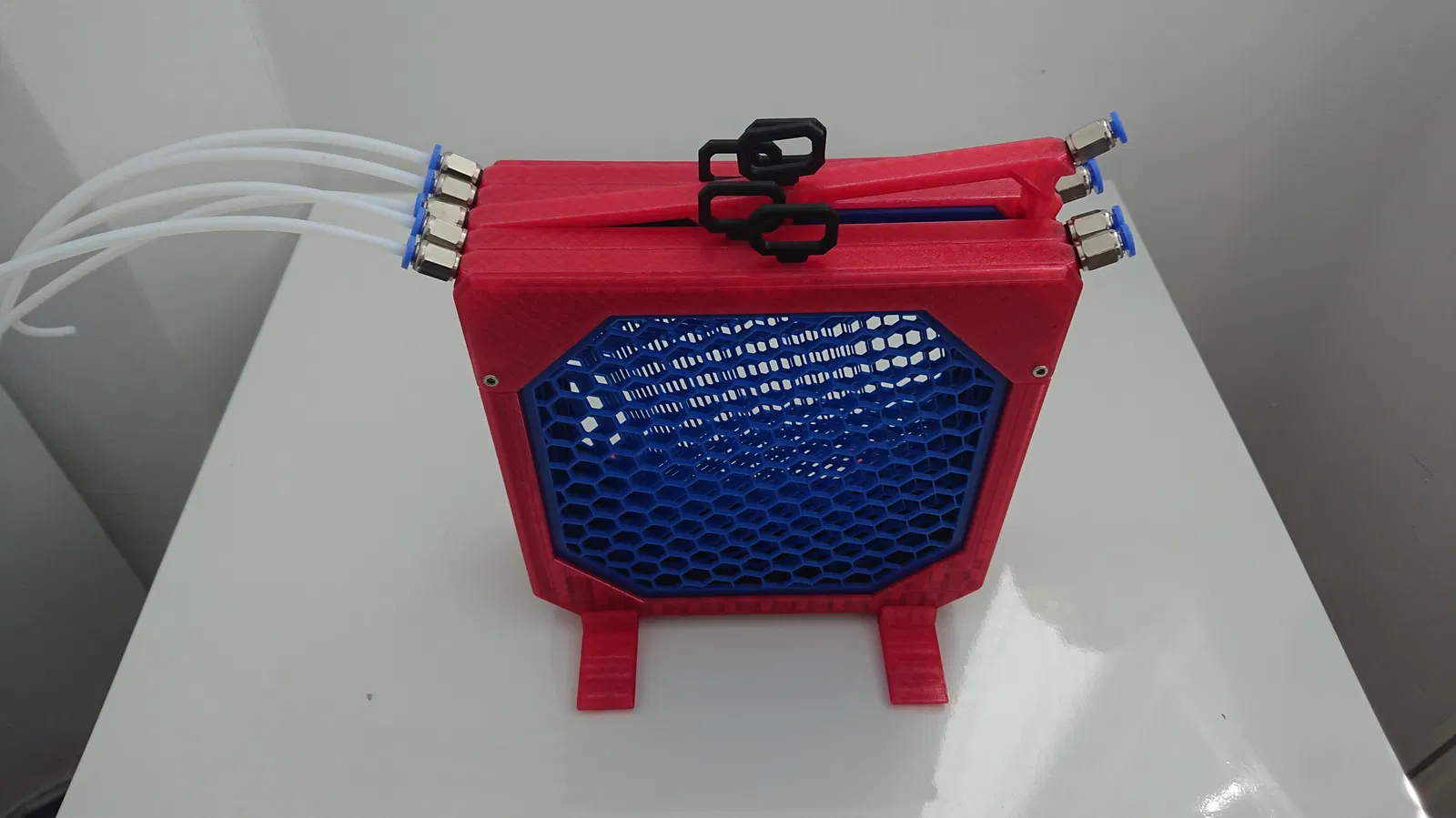

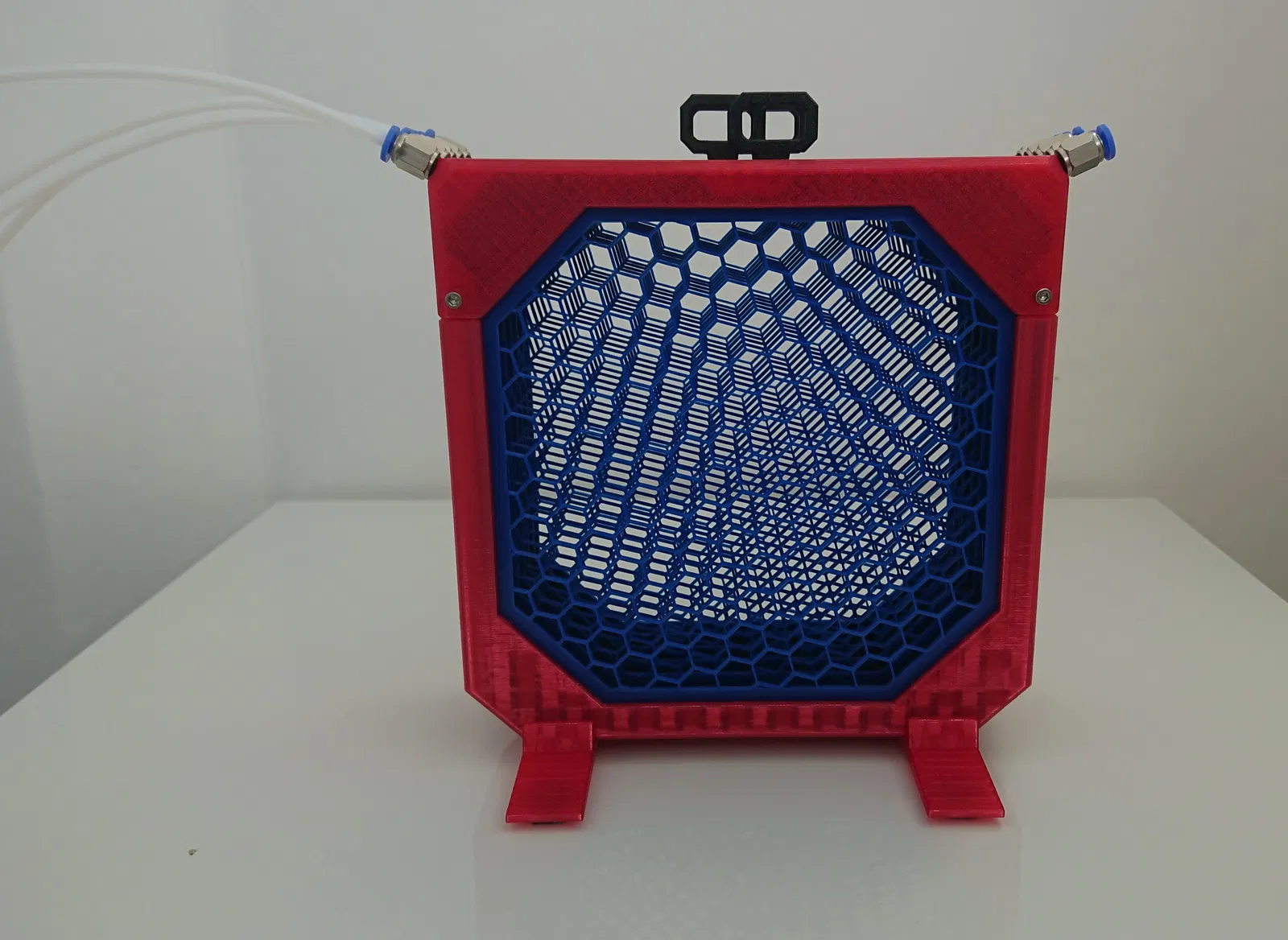

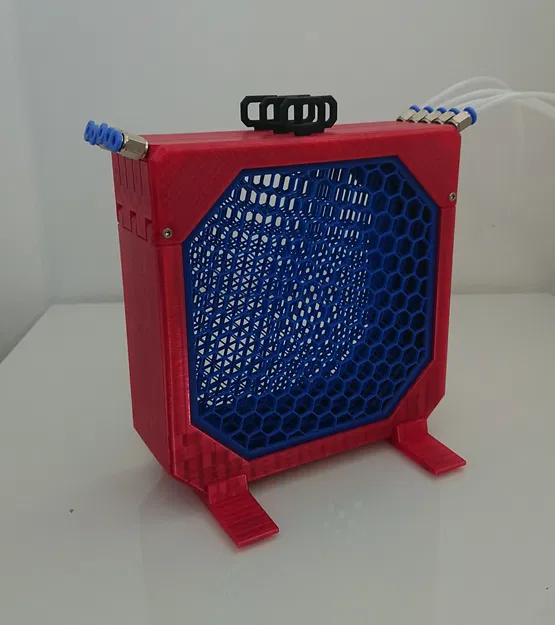

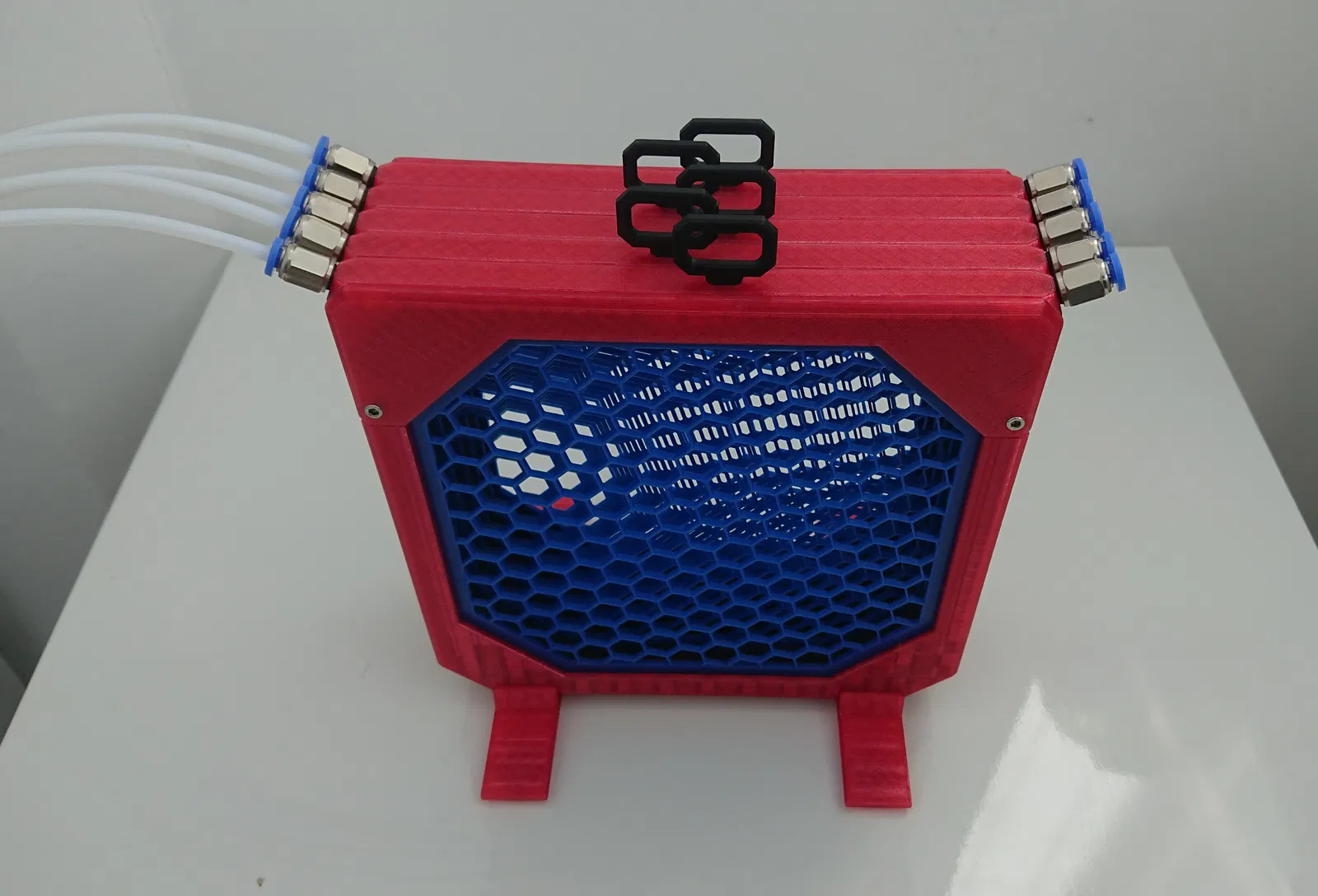

Và rồi ý tưởng tách các sợi nhựa ra đời. Tôi biết có những bộ đệm có các đơn vị riêng cho từng sợi nhựa, nhưng tôi muốn giữ cho nó gọn gàng và trong một hộp. Như bạn có thể thấy, đó là một chiếc hộp với các khoang được ngăn cách bằng các vách ngăn in và chiếc hộp này có hệ thống bấm với 5 khe cắm cho sợi nhựa.

Hướng dẫn in

Cách hoạt động:

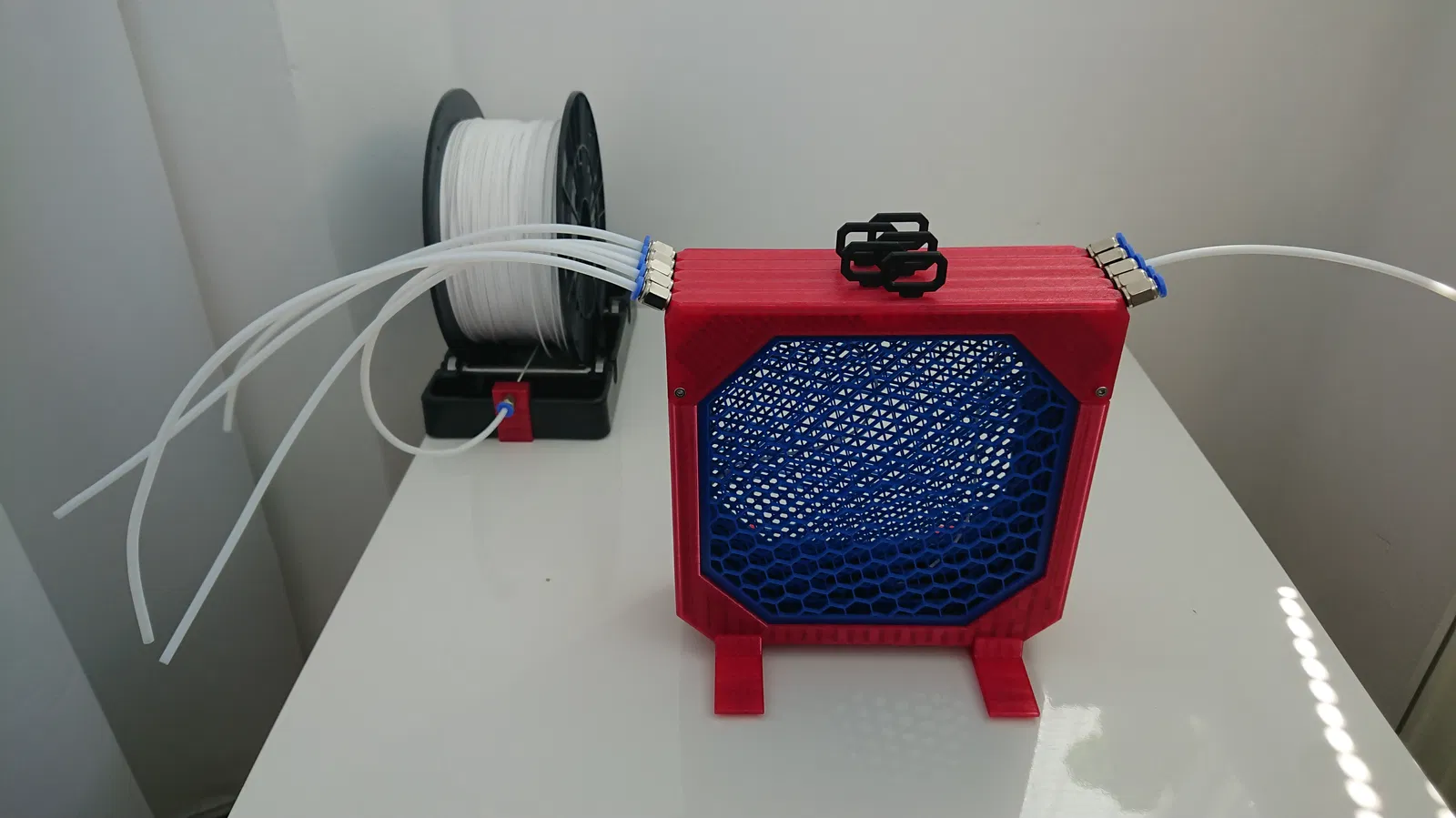

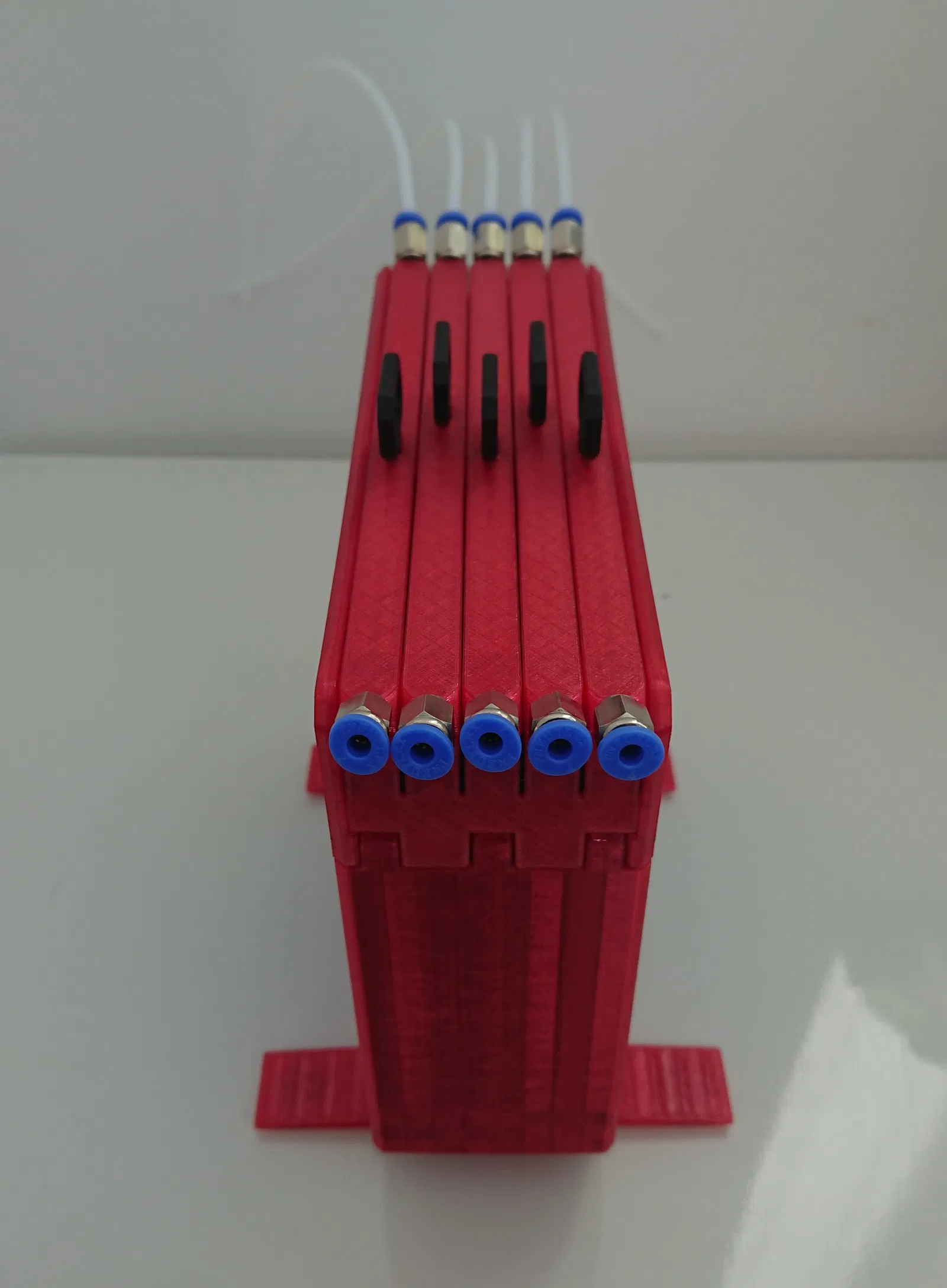

Sợi nhựa được đặt trên giá đỡ cuộn, bây giờ hãy tháo đủ sợi nhựa để đưa vào bên trong khe cắm, cắm một đầu vào phía đầu vào của khe cắm, kéo đủ lượng sợi nhựa cần thiết để đến bộ phận MMU và cắm vào lỗ đầu ra, đẩy sợi nhựa gần đến bộ phận MMU, sau đó nhấn nút tải trên bộ phận MMU và đẩy sợi nhựa vào. Bây giờ hãy để bộ phận MMU tải sợi nhựa, cắm khe cắm trở lại vào bộ đệm và tạo một vòng lặp sợi nhựa đẹp mắt bên trong bộ đệm. Bây giờ bạn đã sẵn sàng để in. Để tháo sợi nhựa, bạn chỉ cần thay đổi số lượng sợi nhựa trên bộ phận MMU và cuộn sợi nhựa trở lại vào cuộn. Và đó là tất cả, chúc bạn thay đổi vui vẻ..

Đối với những người đã in phiên bản BETA https://www.thingiverse.com/thing:3894874

Nó cũng được làm lại thành phiên bản khe cắm và giữ nguyên hầu hết các bộ phận đã in. Sự khác biệt giữa phiên bản BETA và phiên bản CUỐI CÙNG này là chiều rộng của bộ đệm. Phiên bản Beta rộng 60mm và có thể sử dụng với ống 4mm tiêu chuẩn hoặc khớp nối Festo với cờ lê kích thước 8mm và ren M5. Trong khi phiên bản cuối cùng rộng 70mm và có thể sử dụng với ống 4mm tiêu chuẩn hoặc bất kỳ khớp nối PC4-M6 nào với cờ lê 10mm.

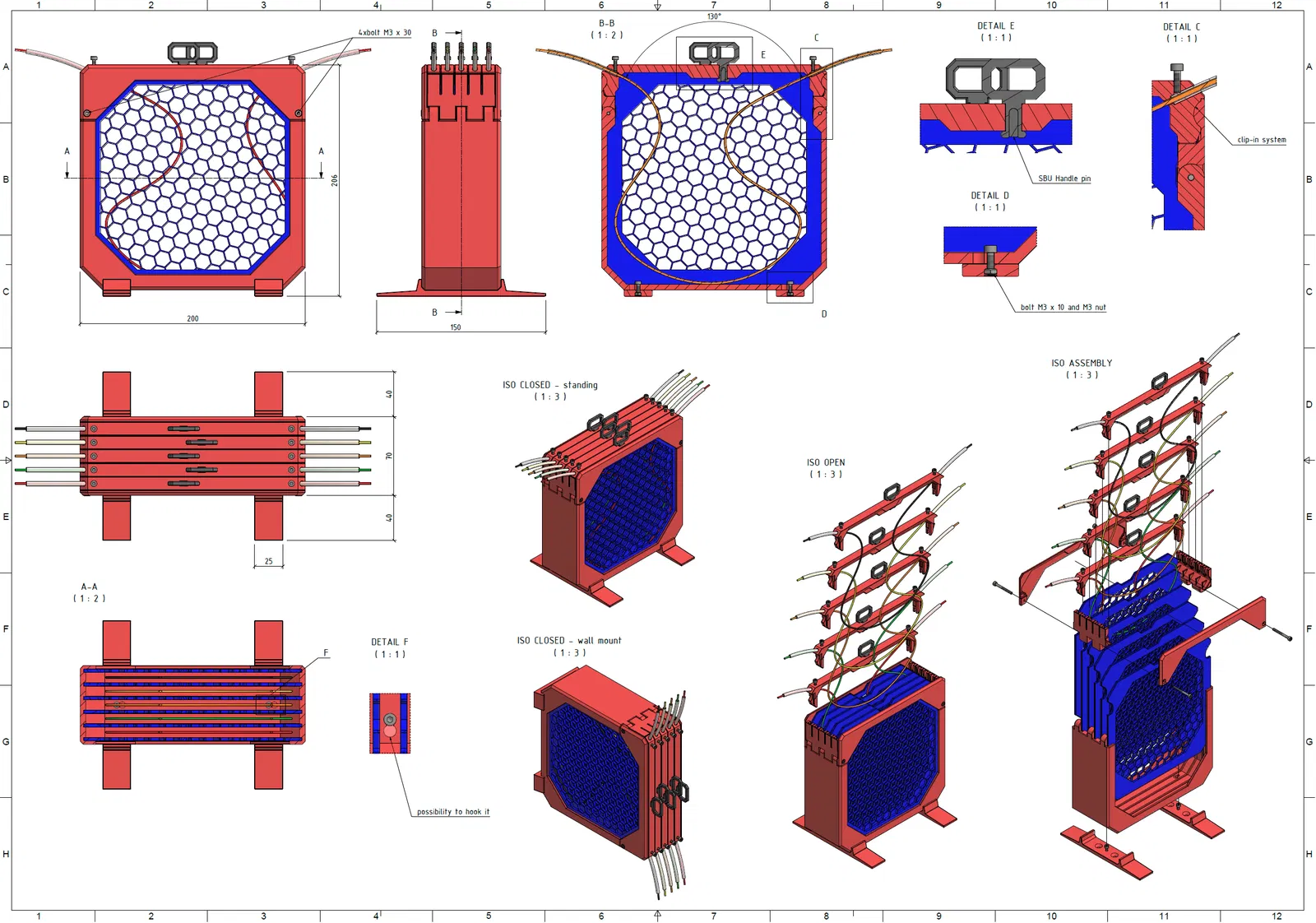

CÁC BỘ PHẬN CỦA PHIÊN BẢN CUỐI CÙNG:

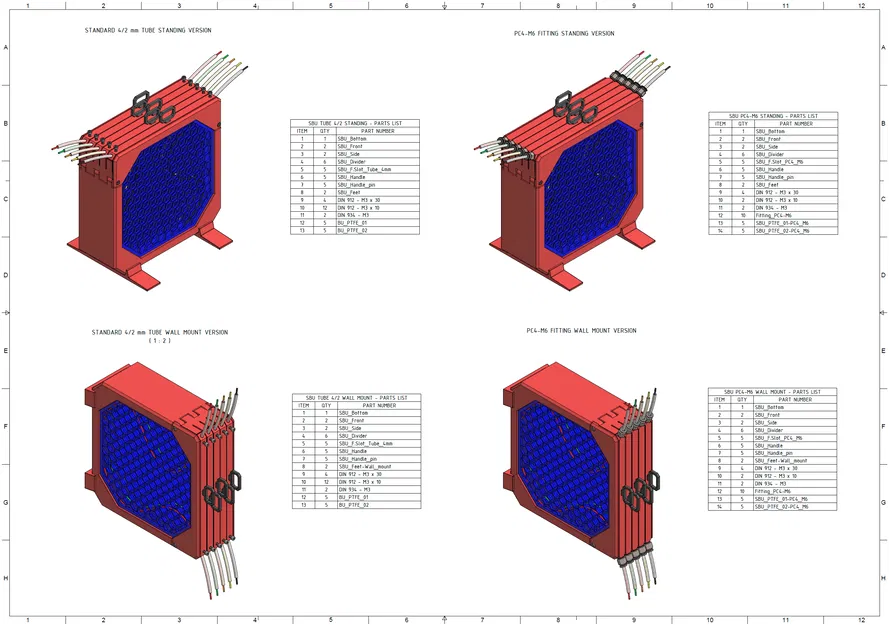

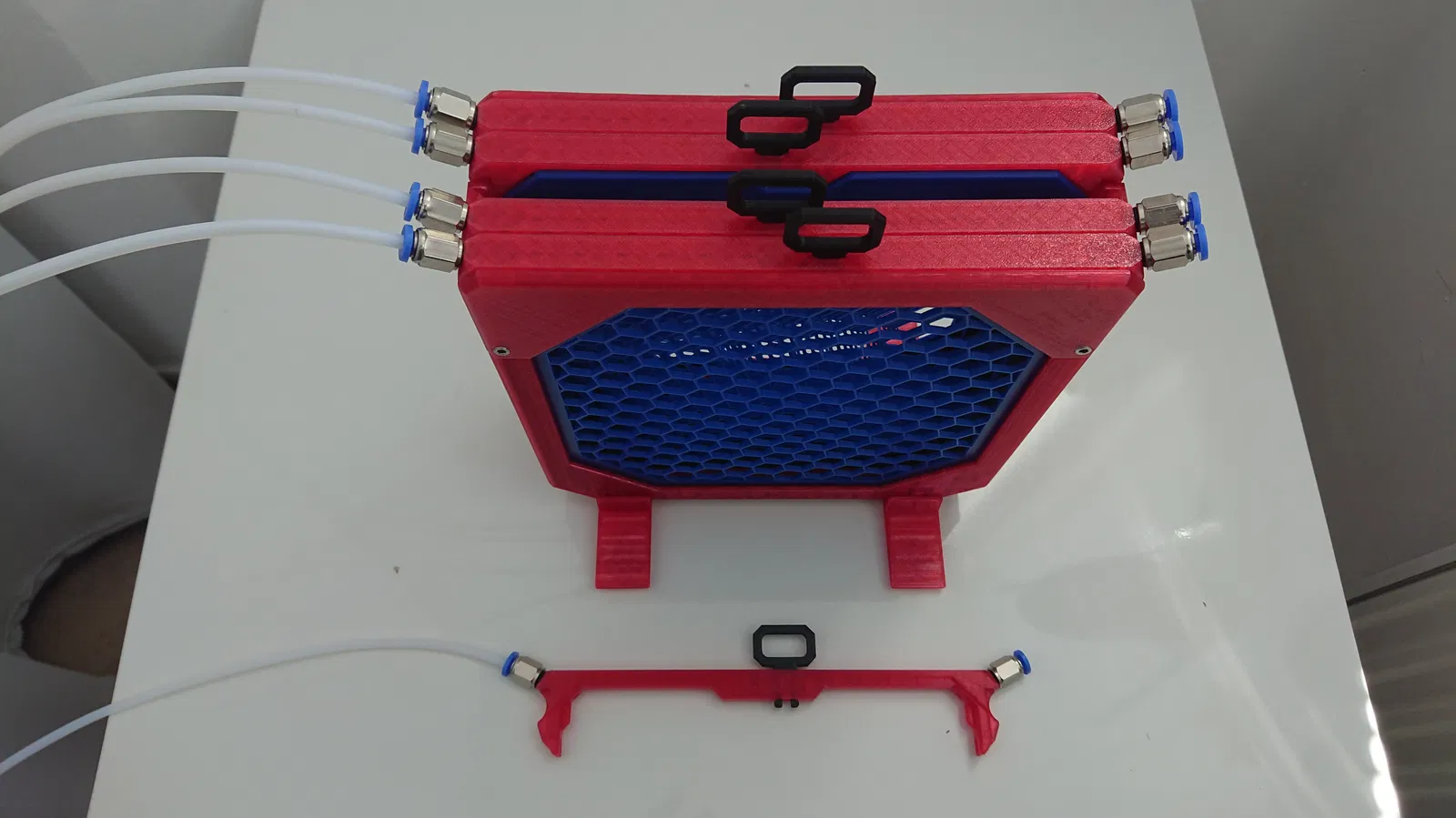

Có hai phiên bản của KHE CẮM, phiên bản cho ống 4mm thông thường và phiên bản cho khớp nối PC4-M6.

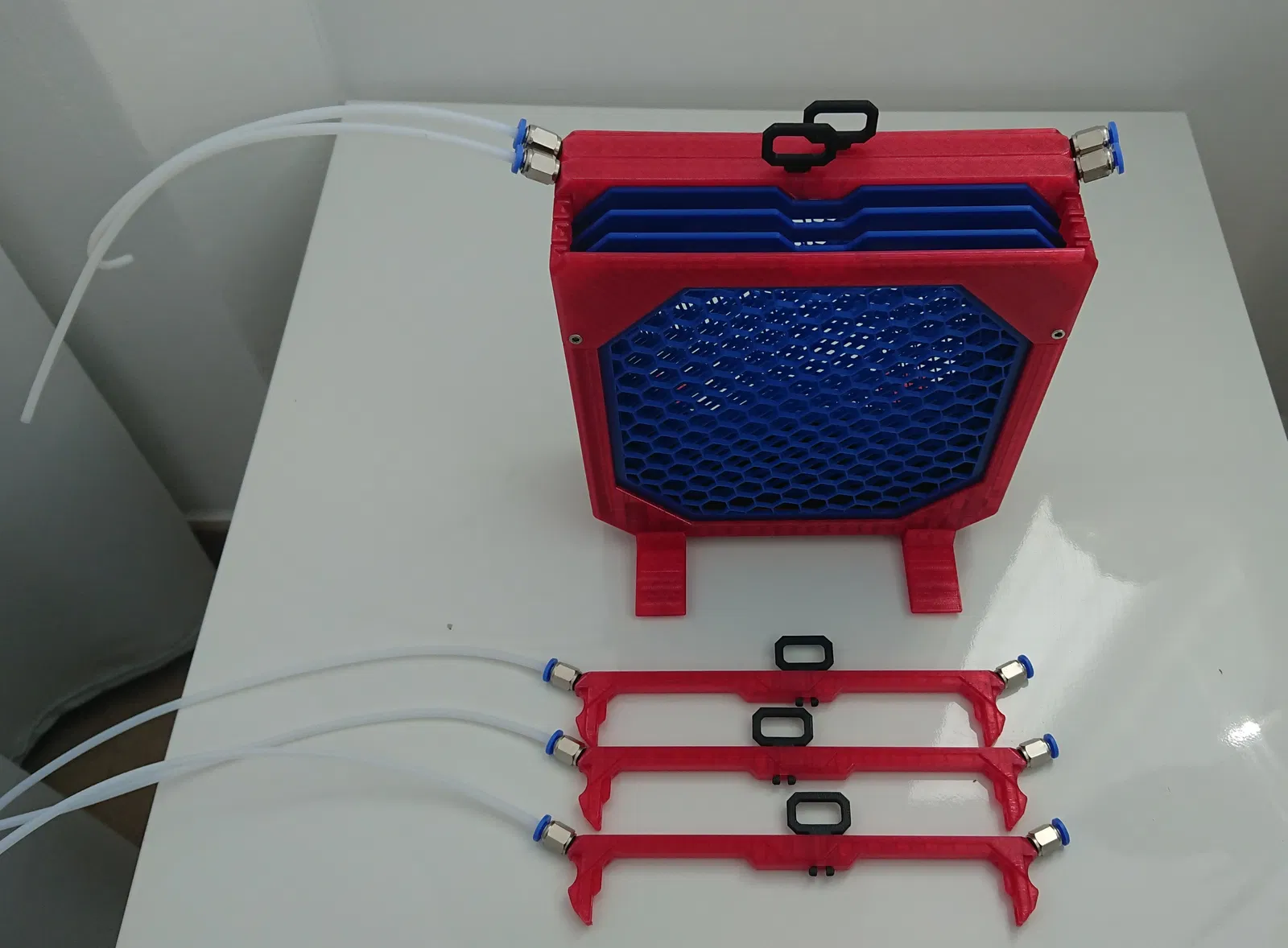

Có 3 phiên bản của Tay cầm khe cắm, phiên bản thông thường, phiên bản thứ hai có lỗ dọc cho sợi nhựa và phiên bản thứ ba có lỗ ngang cho sợi nhựa (được thiết kế bởi Juergen G.), hãy sử dụng phiên bản bạn thích.

Các vách ngăn được in với các bộ sửa đổi Prusaslicer 2.1 tuyệt vời hoạt động rất tốt. Có một tệp cấu hình cho Prusaslicer 2.1 .3mf. Tệp SBU_Divider-real.stl chỉ được sử dụng để kết xuất, tôi đã không in nó từ tệp này.

Vật liệu lắp ráp khác : Bu lông - 4 chiếc M3x30 mm Bu lông - 12 chiếc M3x10 mm hoặc tùy chọn 10x khớp nối PC4-M6 Đai ốc - 1 chiếc M3

Cài đặt in

Thương hiệu máy in: Prusa

Máy in: i3 MK3 MMU 2

Rafts: Không

Hỗ trợ: Không

Độ phân giải: 0,2 và 0,3

Infill: 15%

Thương hiệu sợi nhựa: Bất kỳ

Màu sợi nhựa: Bất kỳ

Chất liệu sợi nhựa: PETG

Ghi chú: Mặt bên và các khe cắm chắc chắn sẽ cần được in bằng PETG vì nó là vật liệu hơi linh hoạt. Sau khi in Làm sạch

Làm sạch các lỗ bằng dao mổ và mũi khoan để làm cho chúng đẹp và mịn. Tùy chọn làm sạch các sợi nhựa bị rối bằng súng nhiệt, nhưng hãy cẩn thận không làm hỏng các bộ phận do quá nhiệt.

Tôi đánh giá cao bất kỳ sự đóng góp nào, hãy tip cho tôi trên tài khoản paypal của tôi https://paypal.me/martinjerabek, nếu bạn thích tác phẩm của tôi, vì có rất nhiều thử nghiệm và một số vật liệu bị lãng phí trước khi phát hành.. Cảm ơn bạn

Cập nhật 030822:

• đã thêm tệp STP vì nhiều người yêu cầu nó
