Giá đỡ kính ngắm Meade ETX-90 mở rộng 30mm

Một trong những phàn nàn phổ biến về dòng Meade ETX là kính ngắm (finder scope) cực kỳ khó dùng do giá đỡ tiêu chuẩn nằm quá sát thị kính và thân ống kính. Giá đỡ này giúp giải quyết vấn đề đó bằng cách thay thế ống gắn kính ngắm tiêu chuẩn. Nó hoạt động tốt với kính ngắm Meade 8x21 nguyên bản hoặc bất kỳ kính ngắm nào có đường kính 30mm.

Để lắp ráp, bạn cần chuẩn bị: sáu ốc vít cơ khí M3 dài 15mm (dài hơn hay ngắn hơn một chút đều được) và sáu đai ốc tương ứng để gắn kính ngắm. Bạn có thể tận dụng lại con ốc đang dùng để gắn cụm ống kính ngắm hiện tại.

Về in ấn, bạn có thể chọn loại nhựa tùy ý. Mình dùng PETG để chịu nhiệt tốt hơn, nhưng PLA hoặc PLA+ đều ổn nếu bạn không thường xuyên sử dụng hoặc bảo quản thiết bị ở nơi quá nóng. ABS và các loại nhựa khác cũng dùng tốt – mẫu này không yêu cầu khắt khe về vật liệu. Mật độ in (infill) 15% là đủ, tăng thêm cũng không sao. Không cần dùng support; hãy đặt mặt phẳng xuống bàn in.

Cách lắp ráp khá đơn giản:

1. Đẩy một đai ốc vào một trong ba rãnh bao quanh ống giữ cho đến khi khớp với một trong sáu lỗ.
2. Vặn ốc M3 qua đai ốc cho đến khi đầu ốc vừa chạm vào bên trong ống giữ.
3. Lặp lại với năm lỗ còn lại.

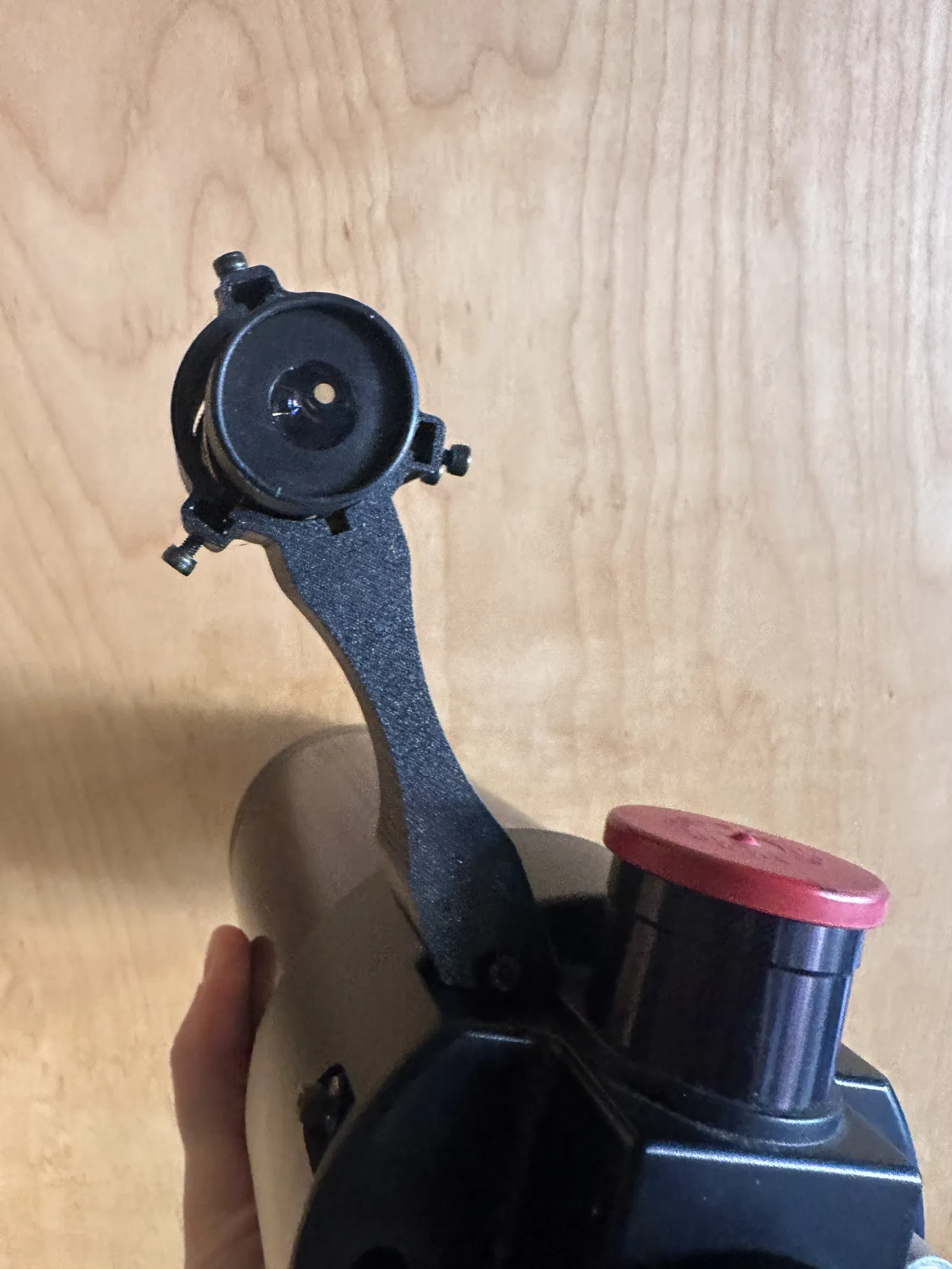

4. Tháo ống giữ kính ngắm zin bằng cách vặn con ốc Philips ra.

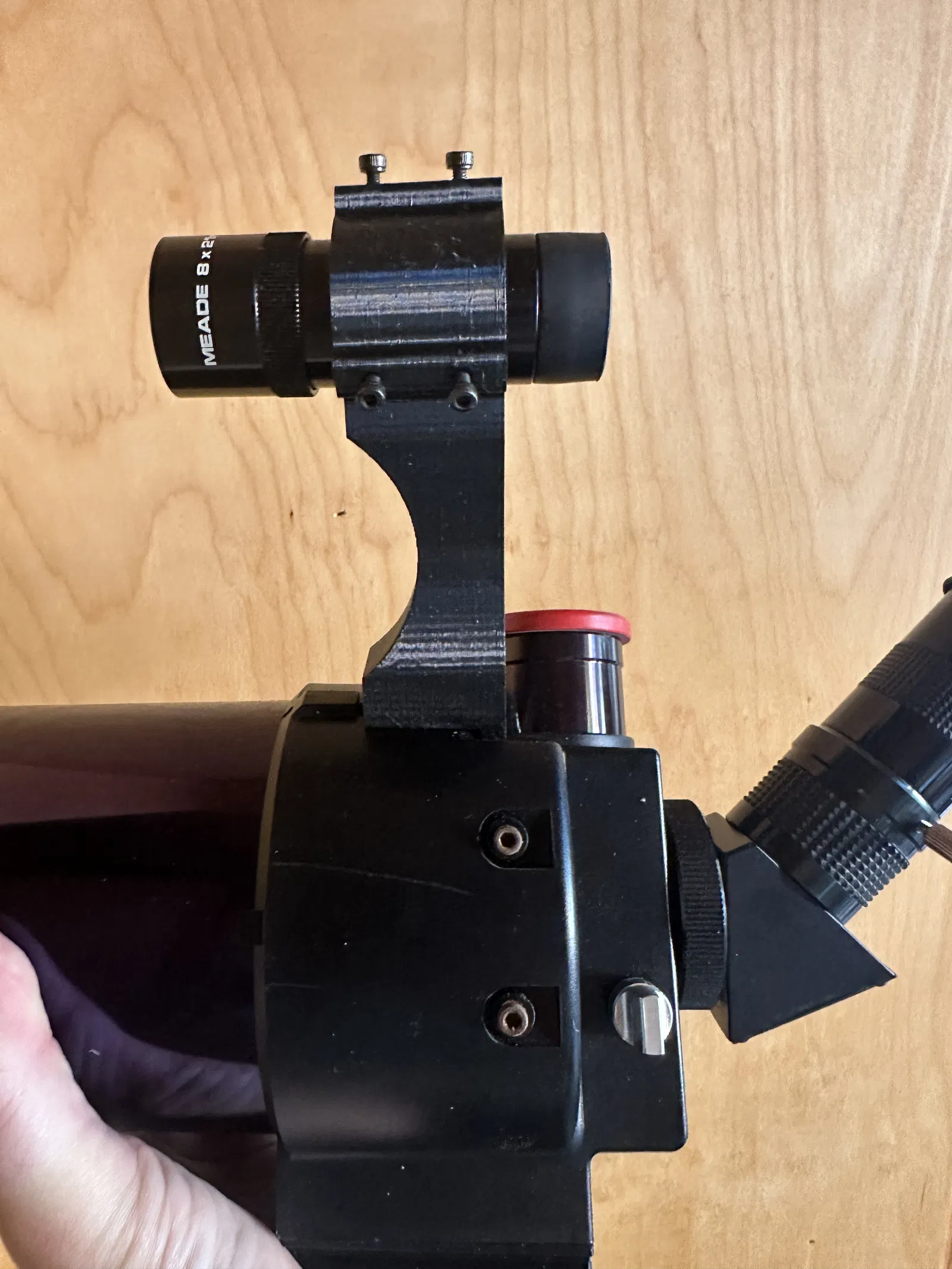

5. Lắp giá đỡ mới này vào vị trí cũ; hãy chắc chắn đẩy nó lên phía trước hết cỡ và căn chỉnh giống như vị trí kính ngắm zin.
6. Trượt kính ngắm 30mm vào ống giữ và vặn chặt các ốc M3. Sau đó căn chỉnh với OTA theo cách bạn thường làm.

Chúc bạn có những trải nghiệm thoải mái hơn, không còn lo bị cấn mũi vào mặt sau của ống kính nữa!

Nếu bạn cần thêm khoảng cách hoặc phương pháp gắn khác? Nếu bạn đã tháo rời OTA (deforked), bạn có thể dùng giá đỡ kính ngắm gắn bên hông. Mình đã tải lên một mẫu tại .

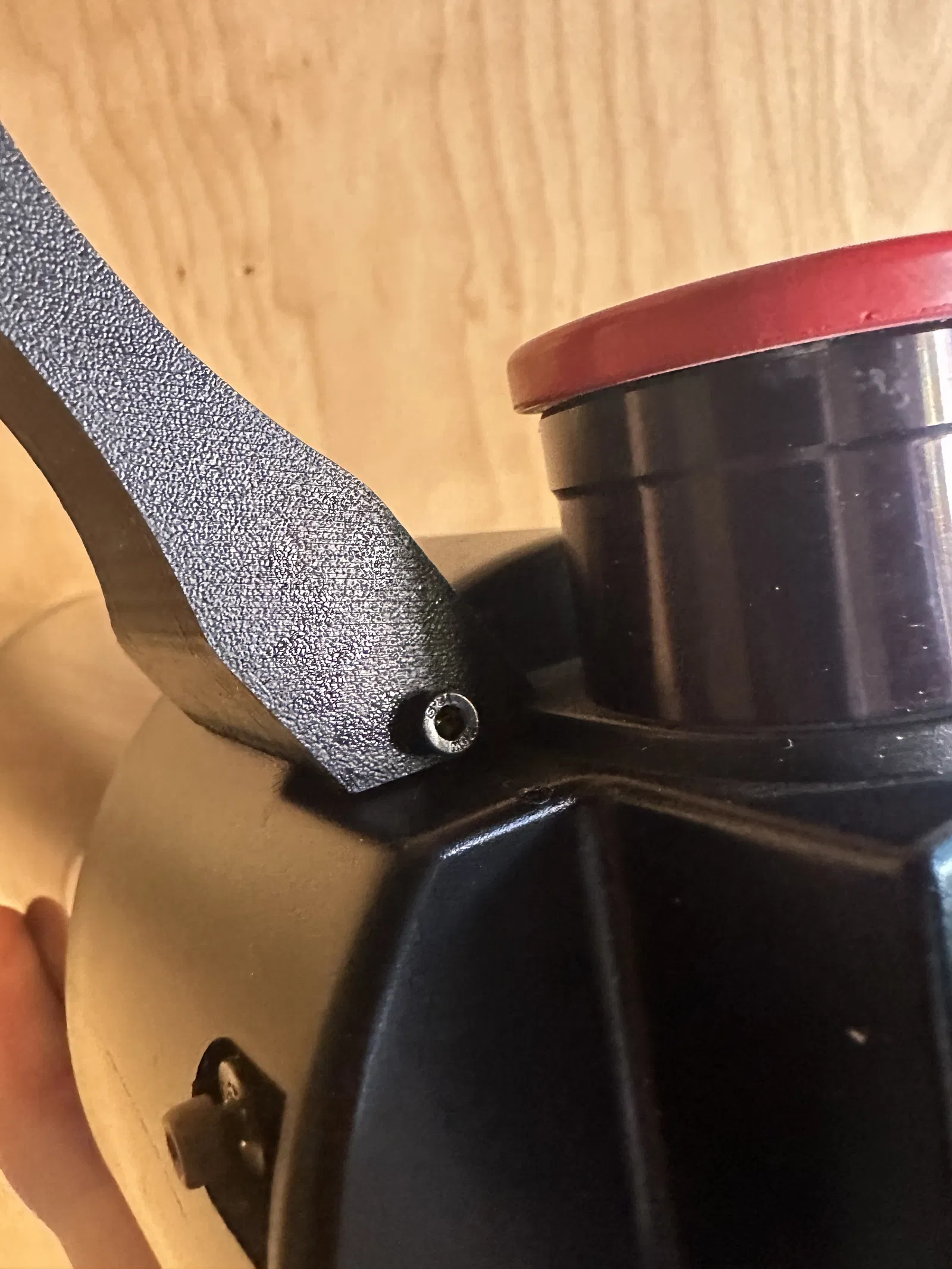

Lưu ý khi gắn vào thân ống: Trong quá trình thử nghiệm, mình vô tình làm tuột miếng ren đồng (brass heat-set insert) ở chỗ bắt ốc giữ ống kính ngắm (do mình dùng ốc quá dài). Mình đã thay bằng miếng ren M3 mới và ốc đầu chìm M3, cách này chắc chắn hơn nhiều so với ốc 4-40 zin. Việc lắp ren mới khá dễ dàng, bạn có thể cân nhắc nếu muốn.
