Loa Mono cho Home Assistant Voice - Bản độ Creative Pebble V1

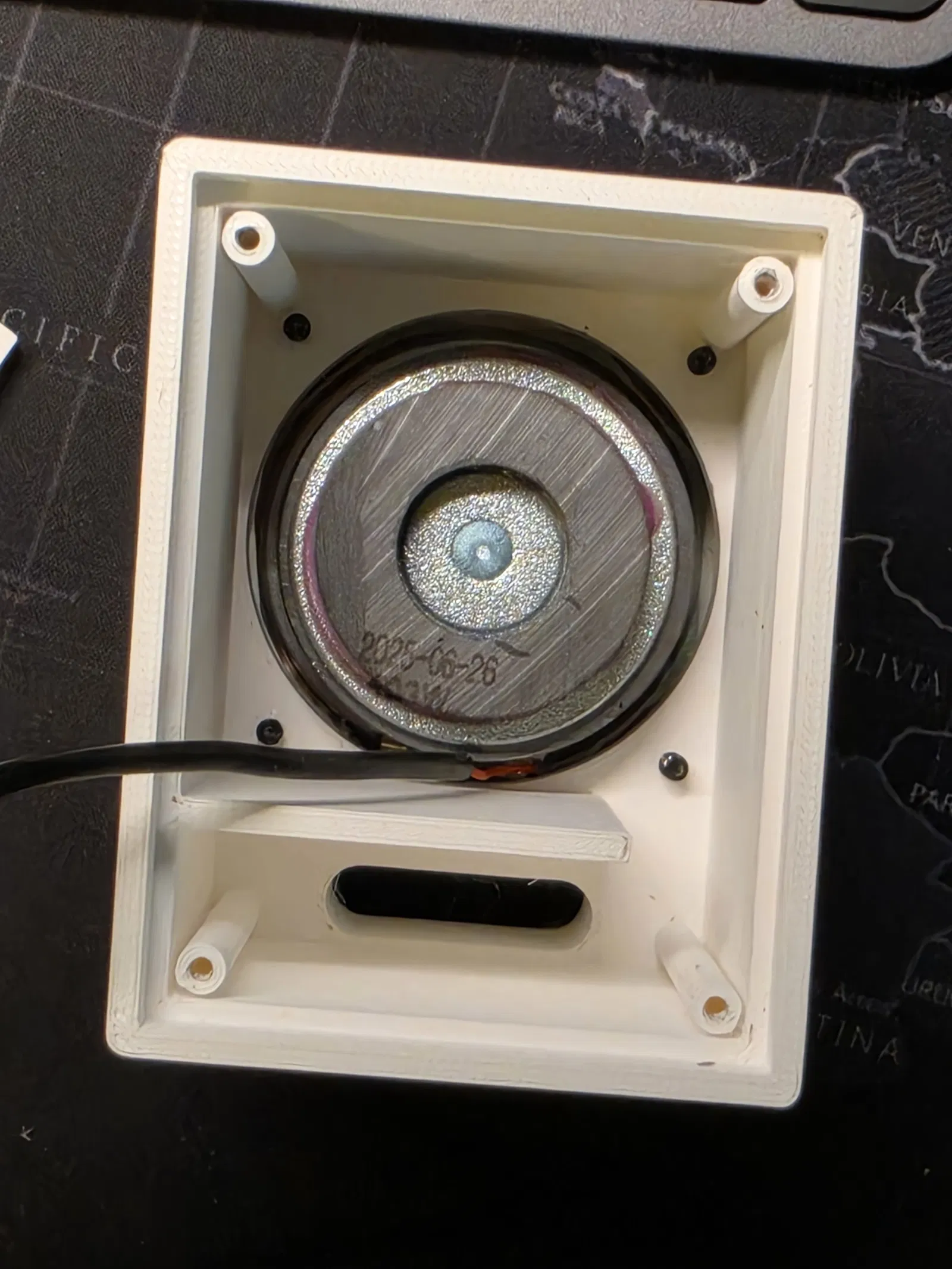

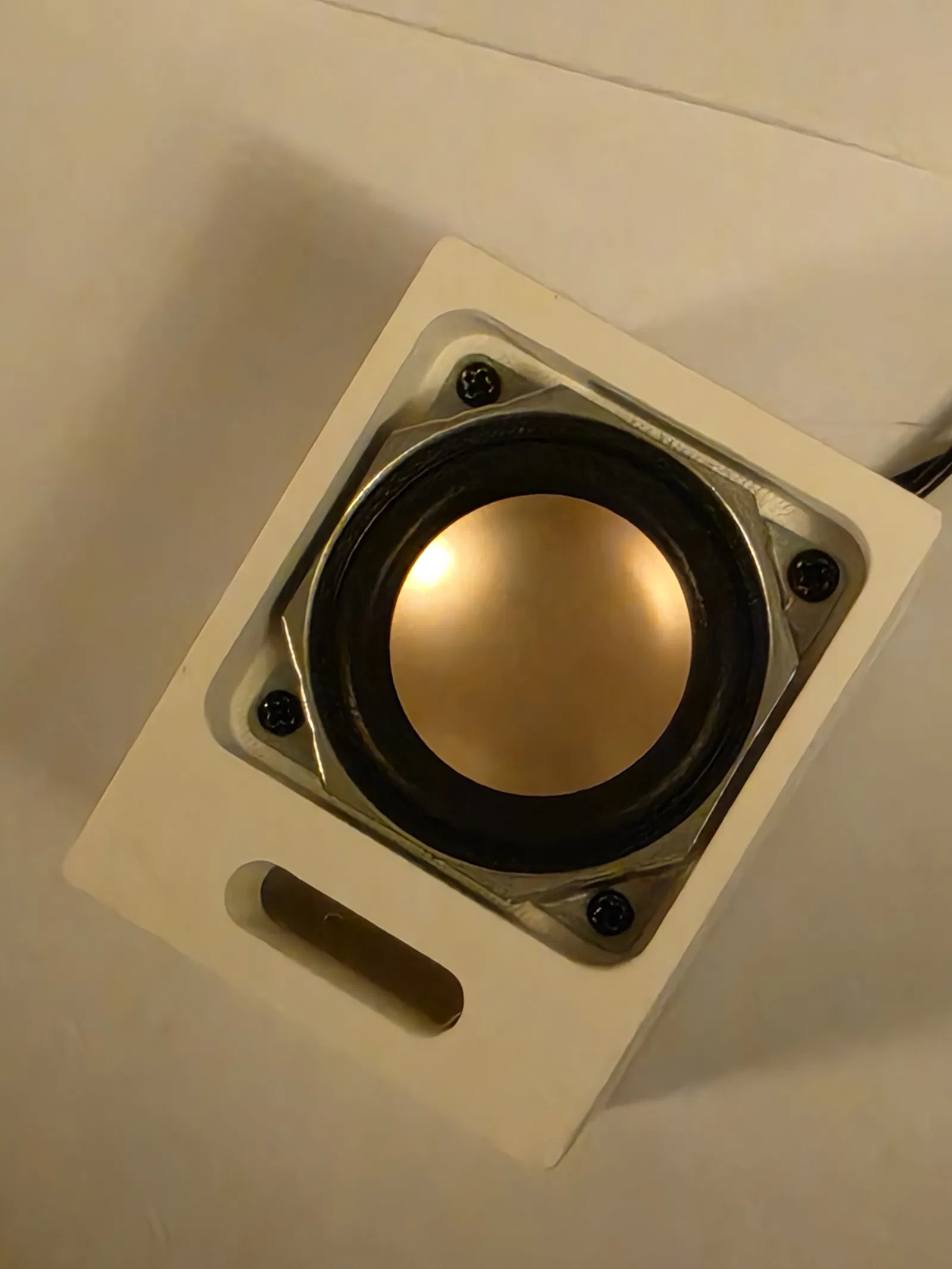

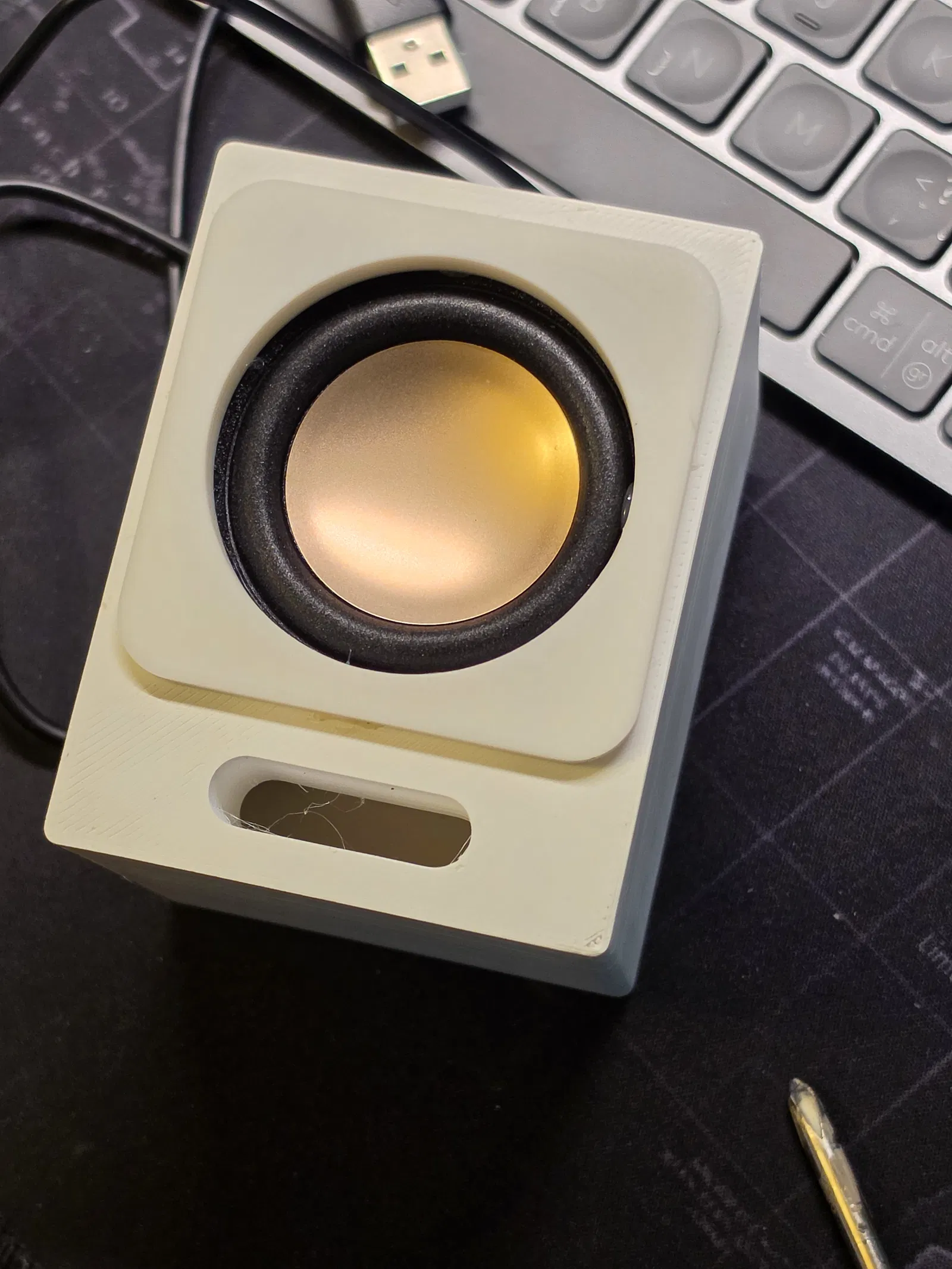

Mình đã tìm kiếm một chiếc loa không có Bluetooth và không bị tự động ngắt kết nối với thiết kế tối giản, nhưng không tìm được mẫu nào ưng ý nên quyết định tự làm luôn. Với một cặp loa Creative Pebble, các bạn có thể tận dụng để chế ra hai chiếc loa mono với chi phí rất rẻ. Thiết kế này tận dụng được toàn bộ 8 con ốc từ loa gốc.

Mình dùng cái này để hỗ trợ điều khiển giọng nói cho Home Assistant, tuy nghe nhạc thì không quá xuất sắc nhưng các bạn có thể nghe thử âm thanh tại đây: https://drive.google.com/drive/folders/1BiwkNChzc7HO8lTPFjUgk7eibd48G5BM?usp=sharing

Trong gói tải về đã có sẵn file nguồn OpenSCAD để các bạn có thể tùy chỉnh nếu muốn lắp loại củ loa khác. Việc in ấn khá dễ dàng, phần hộp chính thì cần thêm support. Hãy để infill ít nhất 35% với cấu trúc GYROID nhé.

Loa tháo rời: Creative Pebble V1 - Creative Pebble - Reproduktory - Creative Labs (Česká republika)

Bộ khuếch đại: PAM8403 - 1-10pcs PAM8403 module Super digital amplifier board 2 * 3W D Class digital amplifier board efficient switch potentiometer - AliExpress 502

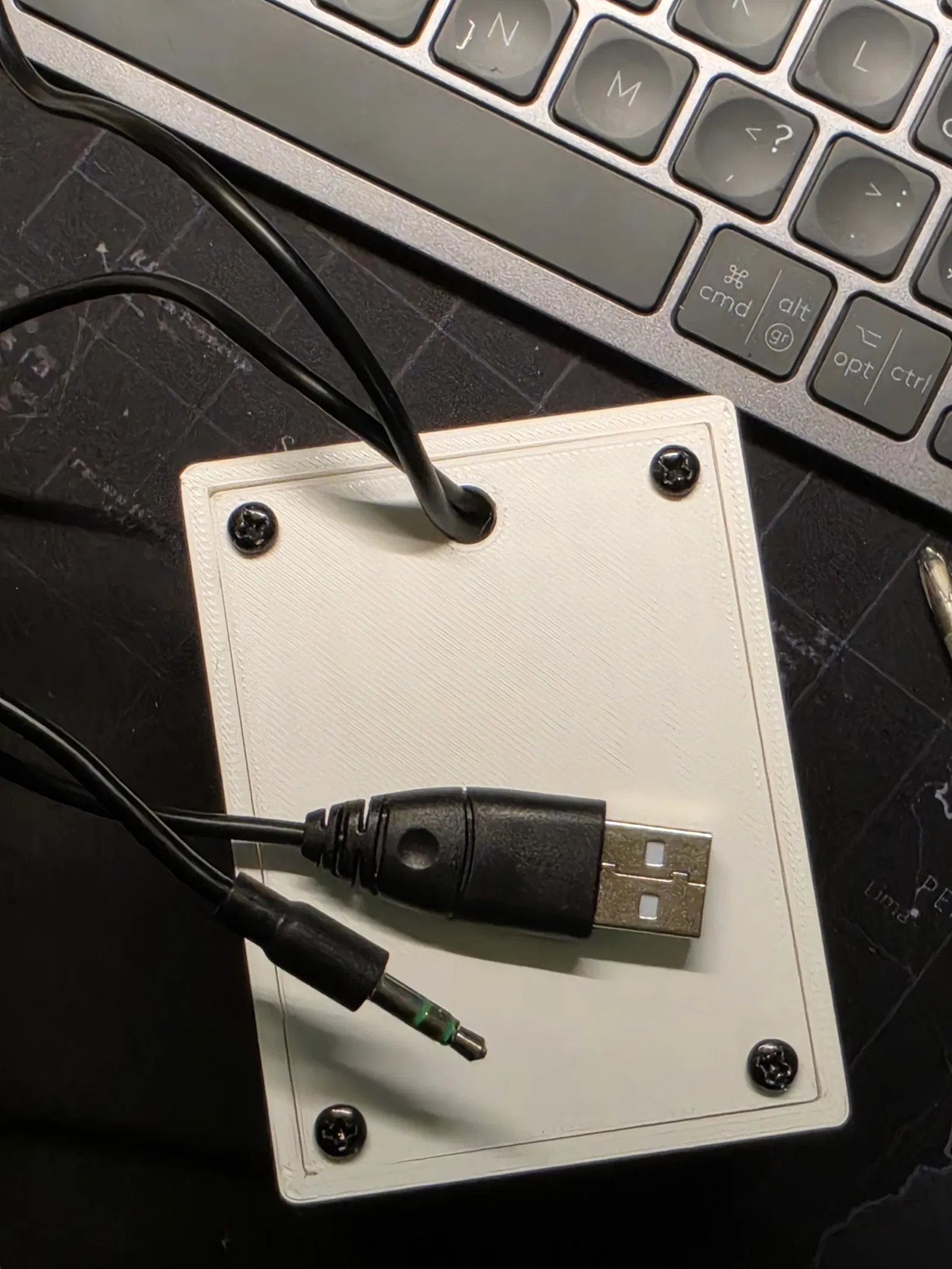

Với chiếc loa đầu tiên, bạn có thể tận dụng cổng USB và jack cắm gốc. Còn chiếc thứ hai thì cần phải mua thêm, hoặc tháo từ những dây cáp cũ thừa thãi trong nhà. Mình dùng súng bắn keo để cố định mạch khuếch đại vào nắp sau và cả nắp trước nữa.
