Núm xoay Encoder tùy chỉnh (Parametric)
Bộ núm xoay Parametric thiết kế bằng OpenSCAD với 5 kiểu dáng khác nhau. Bạn có thể dễ dàng tùy chỉnh độ sâu của trục, đường kính cũng như kích thước núm sao cho phù hợp nhất với nhu cầu sử dụng.
24
Lượt Xem
0
Lượt Thích
1
Lượt Tải
Cập Nhật Mar 21, 2026
Mô tả
Script này cho phép bạn tự tạo núm xoay encoder tùy chỉnh. Nếu bạn chưa từng dùng OpenSCAD, đây là hướng dẫn cơ bản để bắt đầu:
- Tải file knob.scad về máy.
- Tải và cài đặt phần mềm OpenSCAD.
- Mở file knob.scad bằng OpenSCAD.
- Chỉnh sửa vài dòng đầu tiên của script. Các ghi chú đã giải thích rõ chức năng của từng biến.
- Trên thanh menu, chọn Design > Render.
- Trên thanh menu, chọn File > Export as STL (ascii).
Bạn sẽ có được file STL để đưa vào phần mềm slicer và tiến hành in 3D.

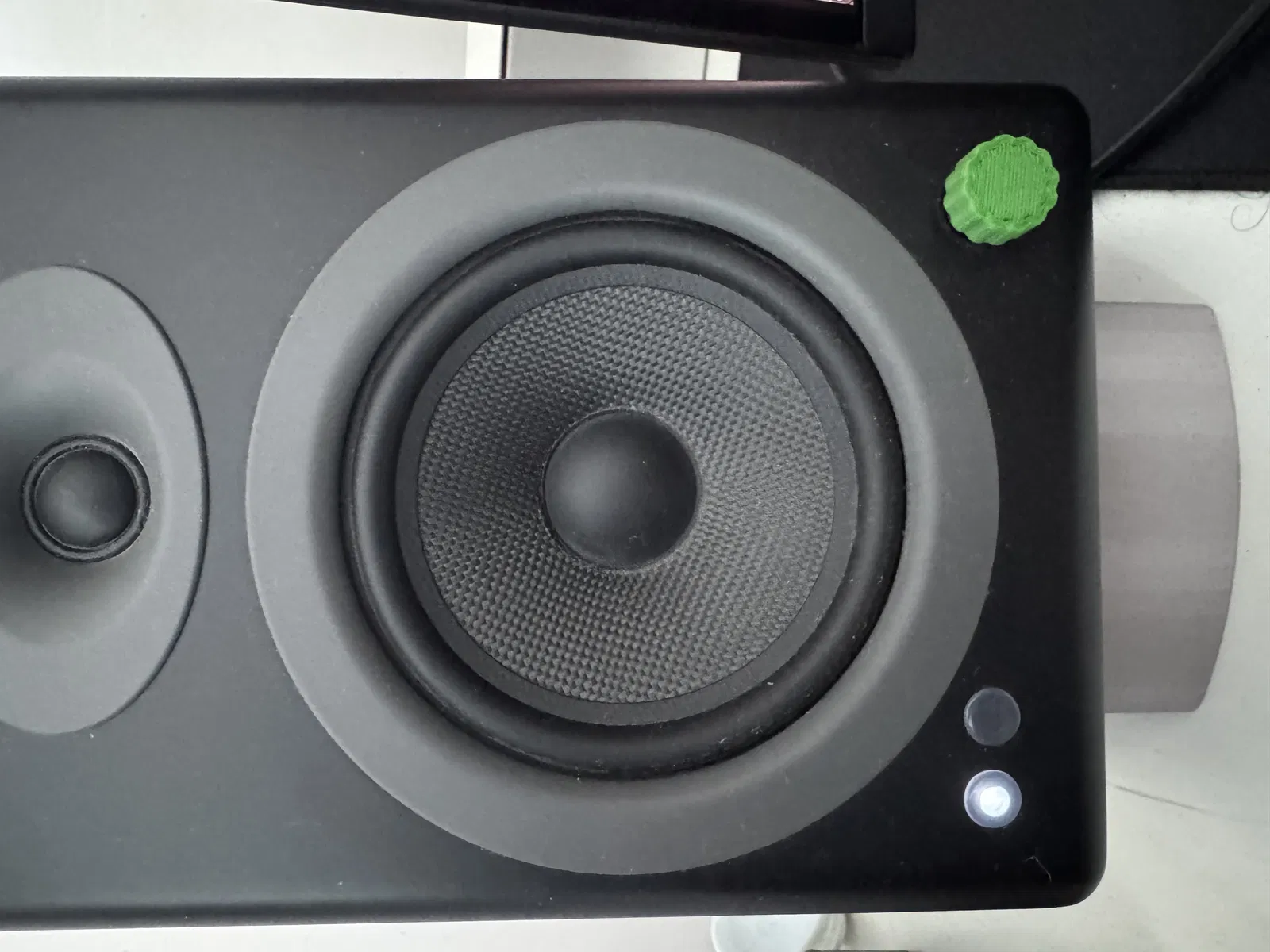

Các thông số cho núm xoay âm lượng loa Audio Engine A5+ là:
shaft_od = 8.9; // đường kính ngoài của trụ gắn
shaft_id = 5.8; // đường kính trong (trục encoder)
shaft_depth = 5.0; // độ sâu của phần trụ gắn so với thân núm
