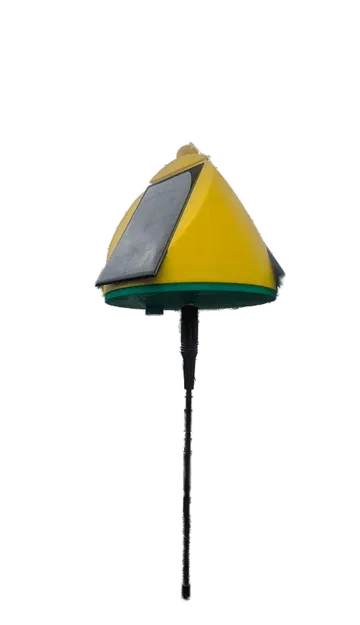

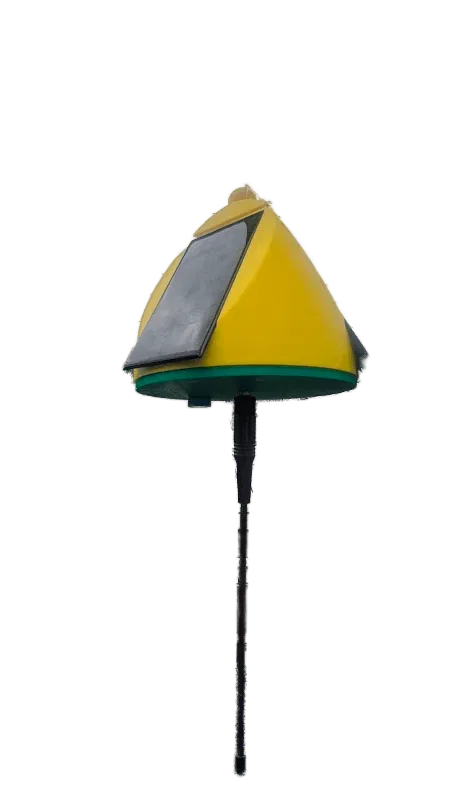

Node cây Meshtastic / MeshCore 360 độ
- Lượt tải
- 10
- Lượt thích
- 1
- Lượt coi
- 133
- Bản remix
- 0
- Bình luận
- 0
File 2 269,1 KB
- Tree_Node_Bott_1773987278.stlSTL · 66,8 KB
- Tree_Node_Top_1773987279.stlSTL · 202,3 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #258944
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
Mô tả

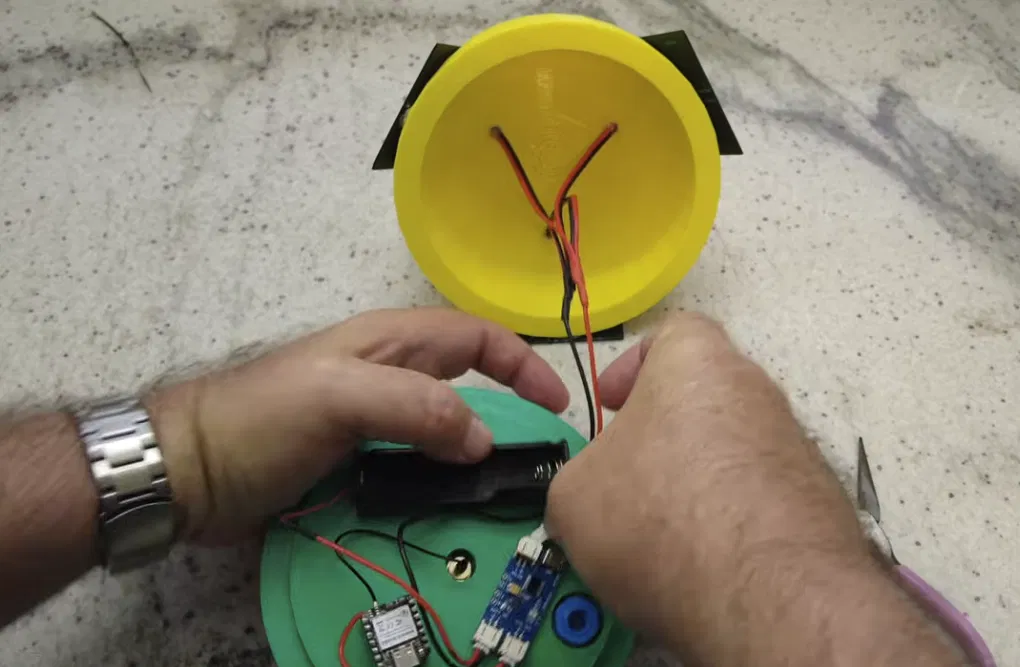

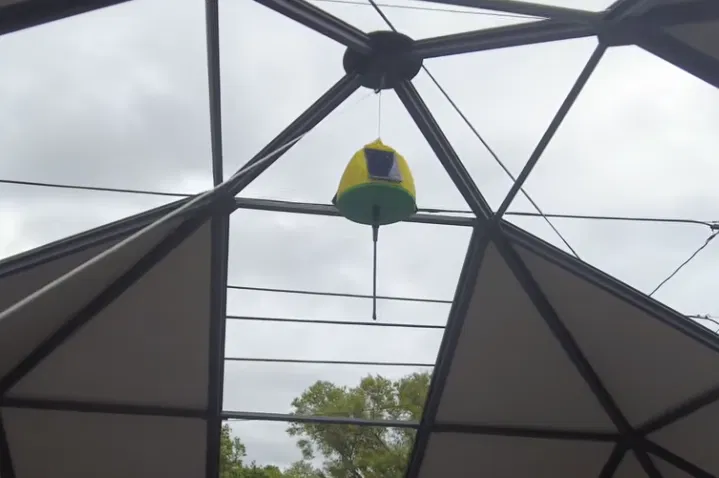

Bạn đã bao giờ tự hỏi làm cách nào để duy trì một node mesh chạy bằng năng lượng mặt trời trên tán cây cao mà không cần lo lắng về hướng nắng chưa? Trong video này, mình sẽ hướng dẫn các bạn lắp ráp một node cây 360 độ tùy chỉnh, được thiết kế để luôn duy trì sạc và kết nối bất kể nó có xoay thế nào trong gió. Dự án này giải quyết vấn đề thường gặp của các tấm pin năng lượng mặt trời định hướng bằng cách bao bọc node bằng nhiều cell pin để đón ánh sáng từ mọi góc độ. 🚀 Tổng quan dự án Chúng mình sử dụng Seeed Studio nRF52840 với radio SX1262 vì hiệu suất năng lượng tuyệt vời, khiến nó trở thành lựa chọn hoàn hảo cho thiết lập chạy bằng năng lượng mặt trời. Mình sẽ hướng dẫn các bạn toàn bộ quy trình lắp ráp, từ việc chống thấm cho vỏ in 3D bằng silicone đến cách đấu nối ba tấm pin mặt trời song song để đảm bảo sạc liên tục. Các bạn cũng sẽ thấy cách tích hợp bộ điều khiển sạc MPPT mô phỏng, pin 18650 dung lượng cao và nút thông hơi chuyên dụng để quản lý độ ẩm bên trong và ngăn ngừa ngưng tụ. 🛠 Các tính năng chính Thiết kế có một móc treo chắc chắn để dễ dàng đưa lên các cây cao và một đầu cáp SMA để gắn các loại anten độ lợi cao. Sau khi lắp ráp phần cứng, chúng ta sẽ chuyển sang phần mềm để nạp firmware Meshtastic mới nhất và cấu hình node bằng ứng dụng di động. Cho dù bạn đang muốn mở rộng phạm vi mạng lưới mesh hay xây dựng một bộ lặp off-grid đáng tin cậy, thiết kế node cây này mang đến một giải pháp bền bỉ và hiệu quả. Liên kết: (Lưu ý: Là người làm tiếp thị liên kết, mình sẽ nhận được hoa hồng từ các đơn hàng đủ điều kiện) * Seeed nRF52840 - https://www.seeedstudio.com/XIAO-nRF5 * Pin 18650 - https://amzn.to/4koPUqq * Khay giữ pin - https://amzn.to/4jZW9Pz * Đầu nối SMA - https://amzn.to/4bvpuz8 * Anten 915Mhz - https://amzn.to/3PmXJBi
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 269,1 KB
- File lớn nhất
- 202,3 KB
