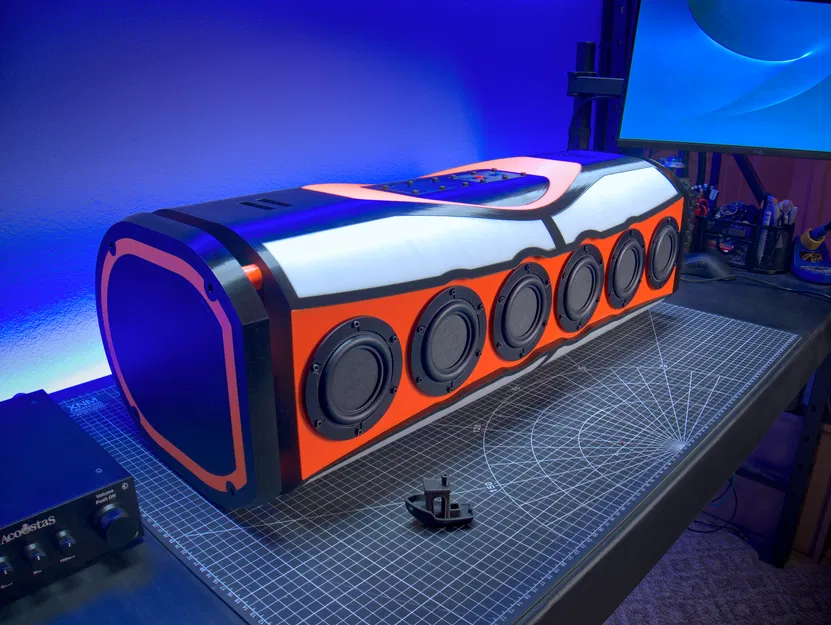

HexiBox Series: Jammer XL - Loa Bluetooth Line Array Công Suất Lớn

Như đã giới thiệu trên X và YouTube:

Thiết kế này sử dụng sáu củ loa Tectonic balanced mode radiators 3.5" và một cặp loa sub Tang Band series W5. Dải tần đáp ứng phù hợp từ 30Hz đến 18kHz. (Tệp cấu hình Sigma Studio DSP cho mạch Dayton Audio KABD-4100 đã được đính kèm). Nhớ dùng keo dán tái sử dụng để làm kín các khe hở nhé.

Tectonic 3.5" BMR: https://www.parts-express.com/--297-2156

Loa sub Tang Band W5: https://www.parts-express.com/--264-917

Dayton Audio KABD-4100: https://www.parts-express.com/--325-434

Module pin Dayton Audio: https://www.parts-express.com/--325-212

Ốc vít M3: https://www.amazon.com/dp/B0BMQ5Z96H

Ốc cấy (Threaded Inserts) M3 x D5 x L4: https://www.amazon.com/dp/B0CS6VZYL8

Ốc vít M4: https://www.amazon.com/dp/B0BMQ4WV1V

Ốc cấy (Threaded Inserts) M4 x D6 x L6: https://www.amazon.com/dp/B0CS6XGMFD

Công tắc: https://www.amazon.com/dp/B07YDCJFZJ

Dây đai Polypropylene 2": https://www.amazon.com/dp/B09FKNYPGK

Khuyên dùng khi in:

Dùng nhựa PLA thì ổn, nhưng tốt nhất vẫn là PETG.
In ít nhất 4 lớp tường (perimeters) xung quanh.
Độ đặc (infill) kiểu gyroid tối thiểu 20% (càng cao càng chắc chắn).

Lưu ý:

Khi đấu dây line array, hãy nối song song 3 loa bên trái và 3 loa bên phải với nhau. Cài đặt bộ lọc high pass 90Hz cho line array và low pass 90Hz cho loa sub, hoặc sử dụng tệp cấu hình SigmaStudio đã cung cấp để lập trình cho Dayton Audio KABD-4100 giống như trong video HexiBase.
