Mẫu kiểm tra tốc độ quạt tối ưu cho Orca Slicer

Cập nhật:
23/2/2021 - MẪU v2 MỚI! Tăng chiều dài phần overhang, làm các hình nón nhọn hơn, thêm phần hỗ trợ vào trụ nhỏ bên trái để tránh rung lắc gây sai lệch kết quả kiểm tra, và bổ sung thêm các lỗ/cửa sổ mới. Đã thêm file .STEP.
22/2/2021 - Thay đổi mô tả để chi tiết hơn.

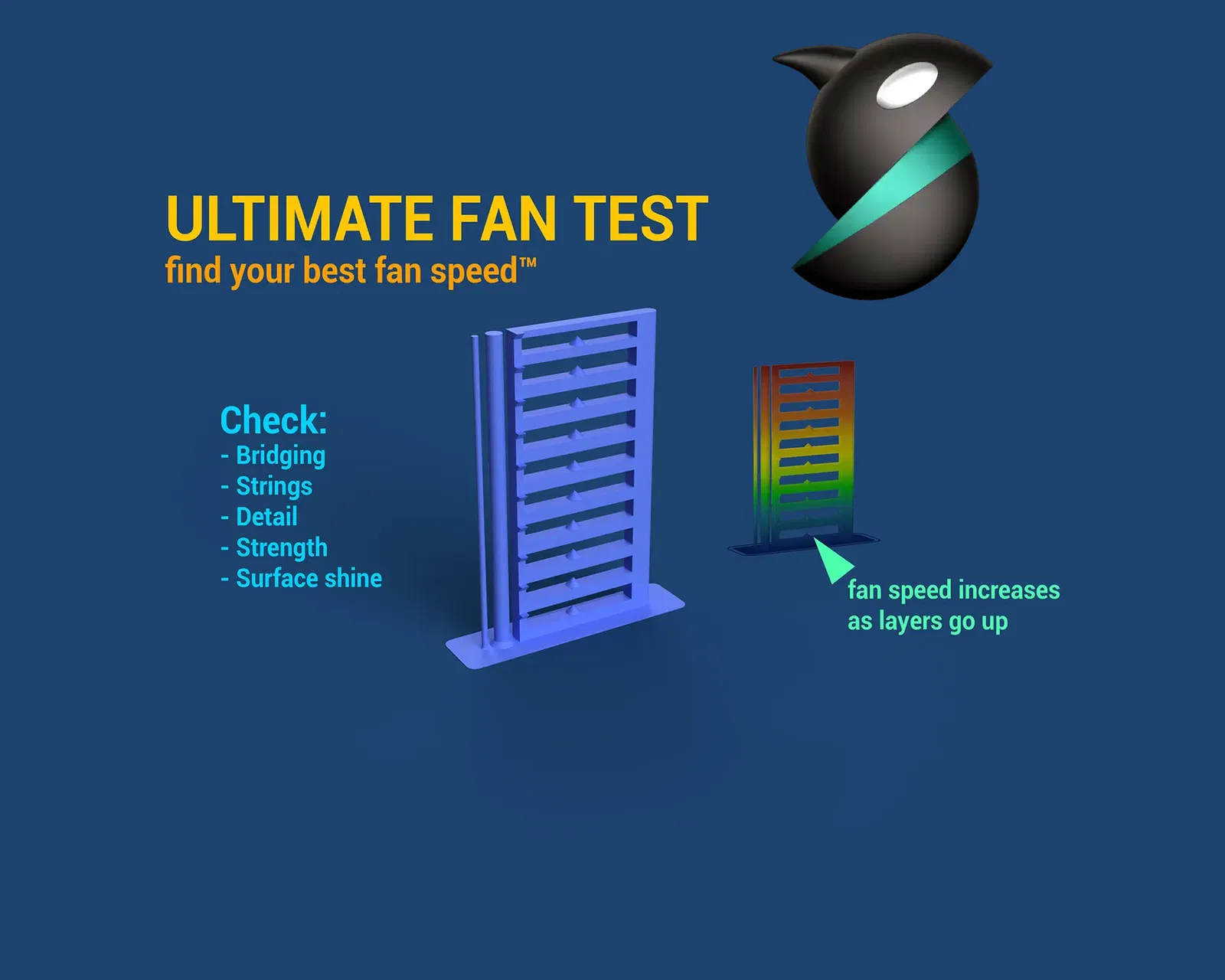

Tác dụng của mẫu này:
Kiểm tra tốc độ quạt của máy in, từ 0% đến 100% với mỗi bước nhảy 1%.

Tại sao bạn cần mẫu này:
Mỗi loại vật liệu, thậm chí các hãng khác nhau của cùng một loại vật liệu, sẽ in tốt hơn ở các tốc độ quạt nhất định - ảnh hưởng đến độ chi tiết, khả năng bắc cầu (bridging), chất lượng bề mặt, v.v.

Yêu cầu:

• Sử dụng bản Orca Slicer mới nhất.

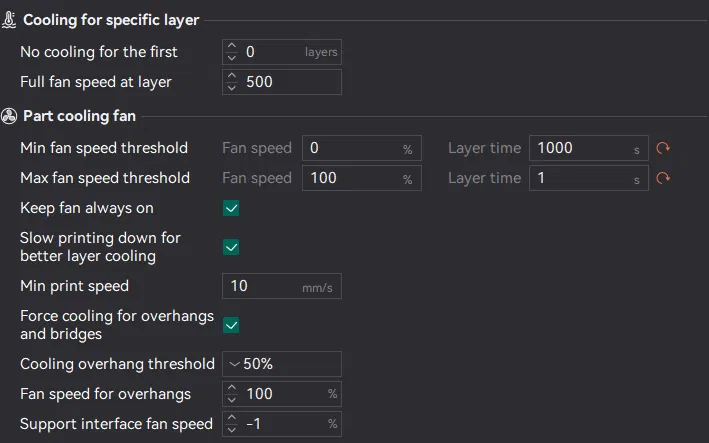

• Cài đặt quạt/làm mát theo thông số trong ảnh chụp màn hình.
• Sử dụng vật thể cao 100mm (như mẫu có thể tải về ở đây).
• Sử dụng chiều cao lớp in (layer height) 0.20mm.
• Khuyến khích bạn nên cân chỉnh nhiệt độ nhựa trước.

Cách sử dụng:
Bạn có thể dùng file gcode đi kèm để in thử ngay nếu in PLA ở 215°C. Nếu muốn nhiệt độ khác, hãy tự slice lại mẫu với các thông số quạt trong ảnh.

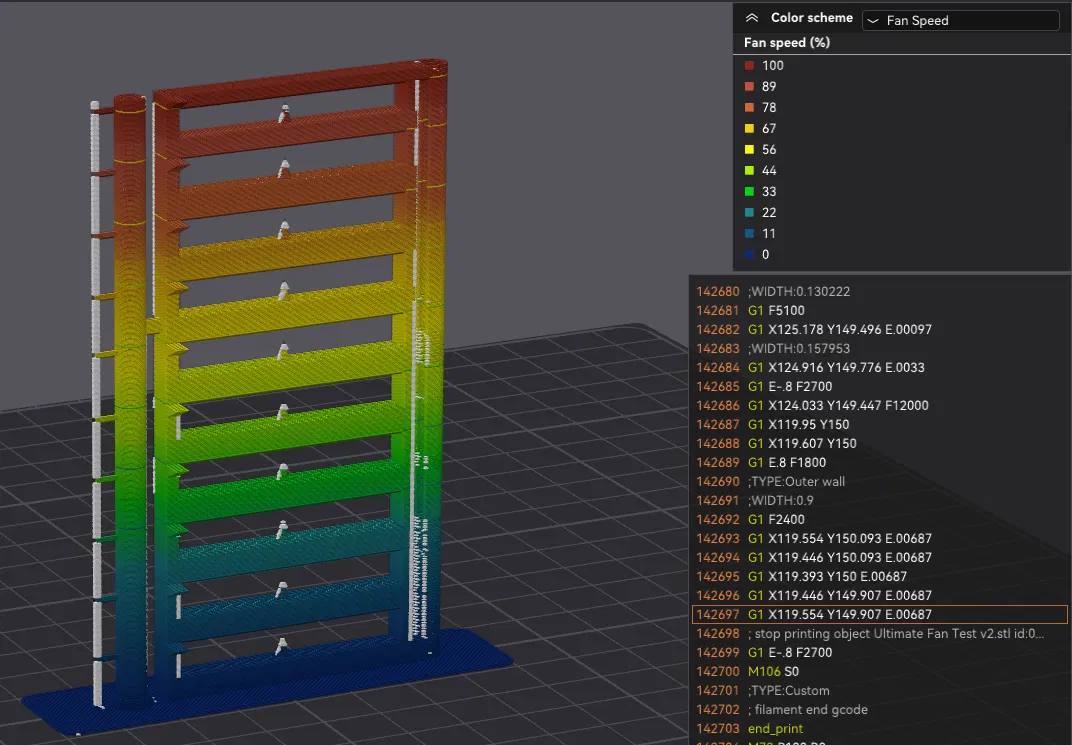

Mỗi phần overhang nhô ra đại diện cho mức tăng 10% tốc độ quạt từ dưới lên trên.

Những điều cần quan sát:
Bạn có thể kiểm tra chất lượng phần bắc cầu (bridging) phía trên các "ô cửa sổ", độ hoàn thiện của các phần overhang, độ chi tiết nhỏ, hiện tượng kéo sợi (stringing) và chất lượng bề mặt tổng thể.

Kết quả mong đợi:
Hãy chọn mức tốc độ quạt mang lại khả năng bắc cầu tốt, chi tiết sắc nét, bề mặt đẹp và ít bị kéo sợi nhất. Đôi khi để quạt quá mạnh lại gây ra tình trạng kéo sợi nhiều hơn và làm giảm độ bám dính giữa các lớp. Hãy bắt đầu từ dưới lên, chọn mức trông ổn nhất rồi cộng thêm 5% để chắc chắn.

Một số loại nhựa như PETG thường sẽ bóng hơn khi in ở nhiệt độ cao hoặc giảm tốc độ quạt. Bạn có thể tạo các profile riêng trong Orca Slicer cho các bản in cần bề mặt bóng.

MÁY IN BỊ CONG (WARPING) HOẶC VƯỚNG Ở CÁC VÙNG BÊN DƯỚI VÀ KHÔNG IN HẾT ĐƯỢC THÁP!
Phần dưới bắt đầu với tốc độ quạt thấp hoặc không quạt, nhưng bạn vẫn nên in được bình thường miễn là nhiệt độ đầu in không quá cao và nhiệt độ phòng không quá nóng. Nếu bị lỗi khi in, có thể bạn đang in quá nóng hoặc cần chuyển máy sang chỗ mát hơn.

Khuyên dùng về quạt:
Tôi khuyên bạn nên thay quạt zin của Prusa MK3S(+) bằng quạt thổi LDO 5015. Nó ồn hơn nhưng quay nhanh hơn 500 vòng/phút và thổi mạnh hơn nhiều. Với quạt này, tôi có thể in hầu hết nhựa PLA ở tốc độ từ 50-70%, trong khi quạt zin thì không bao giờ xuống dưới 90%.

Hãy remix nó:
Tôi không quá giỏi về thiết kế 3D. Tôi khuyến khích ai có chuyên môn cơ khí tốt hơn hãy phát triển dựa trên ý tưởng của tôi để tạo ra một mẫu kiểm tra quạt hoàn hảo hơn.
