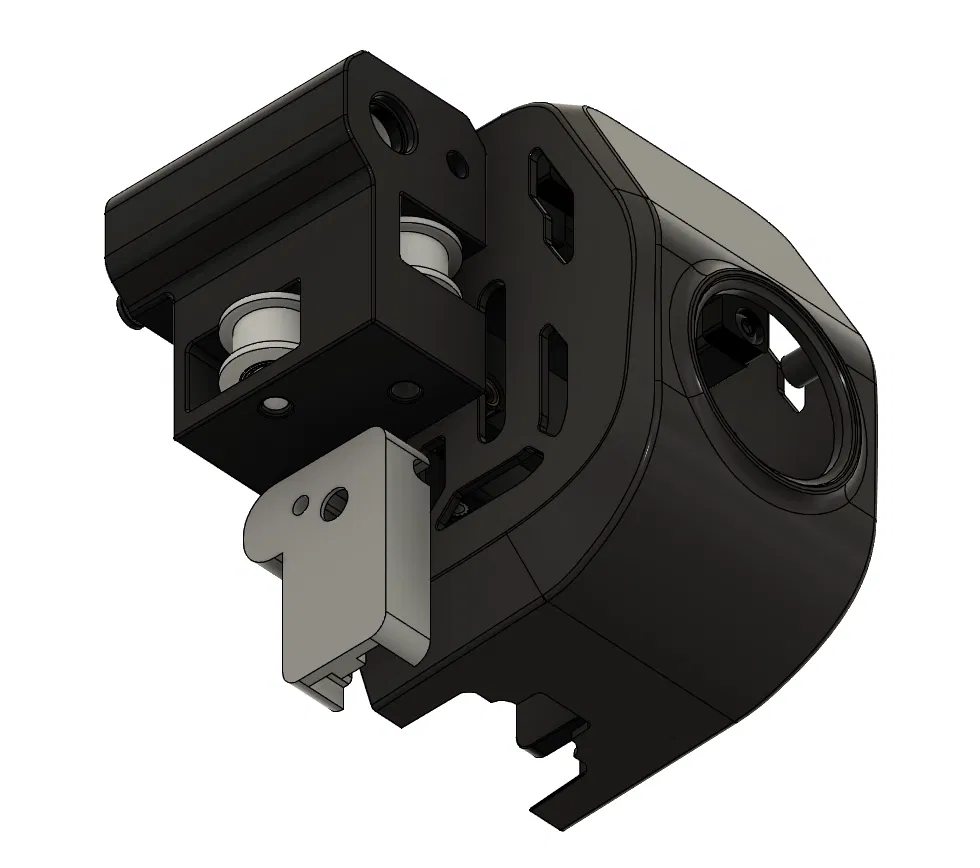

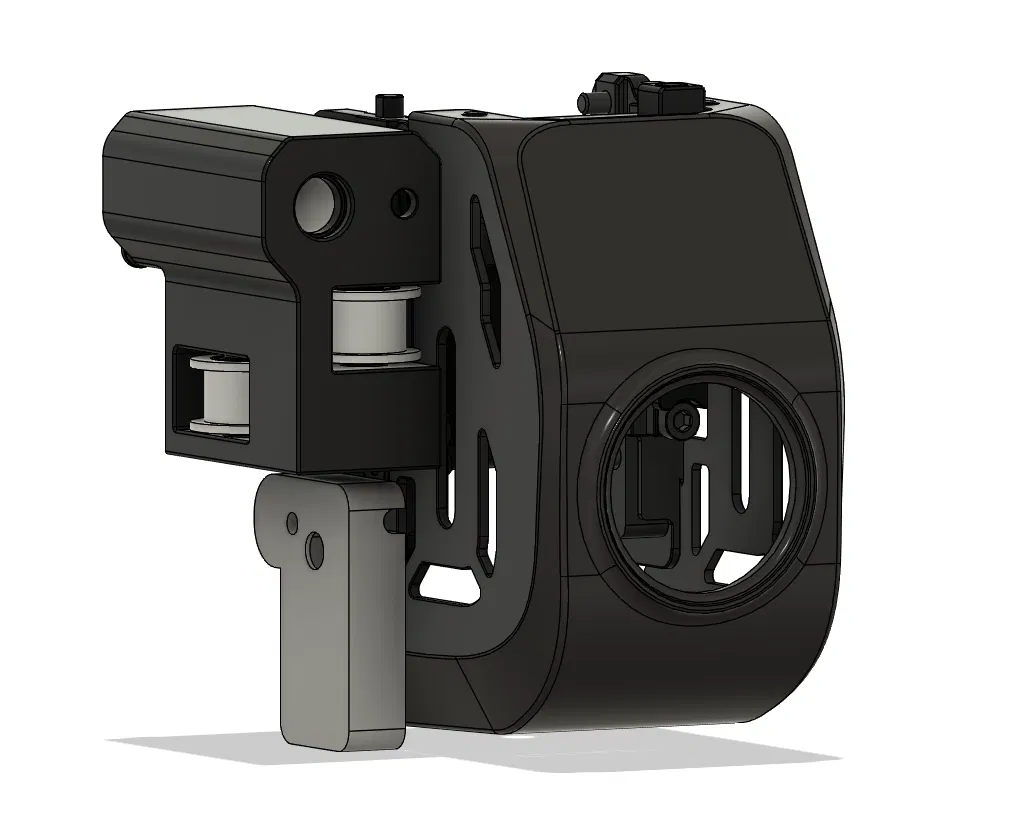

Giá đỡ BTTEddy cho máy in Creality K1, K1C & K1 Max

Trong phiên bản 2, các kích thước đã được tối ưu hóa.

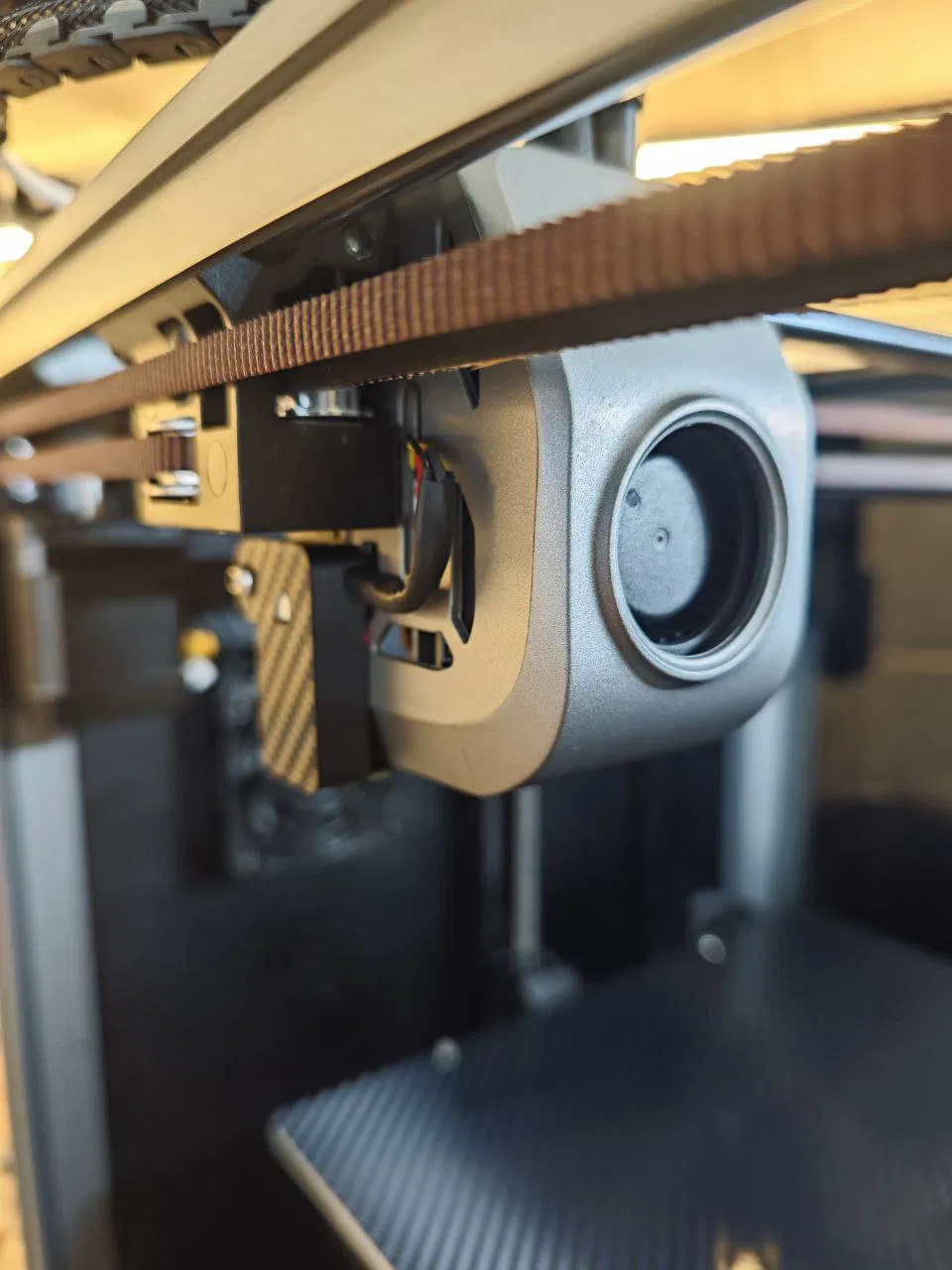

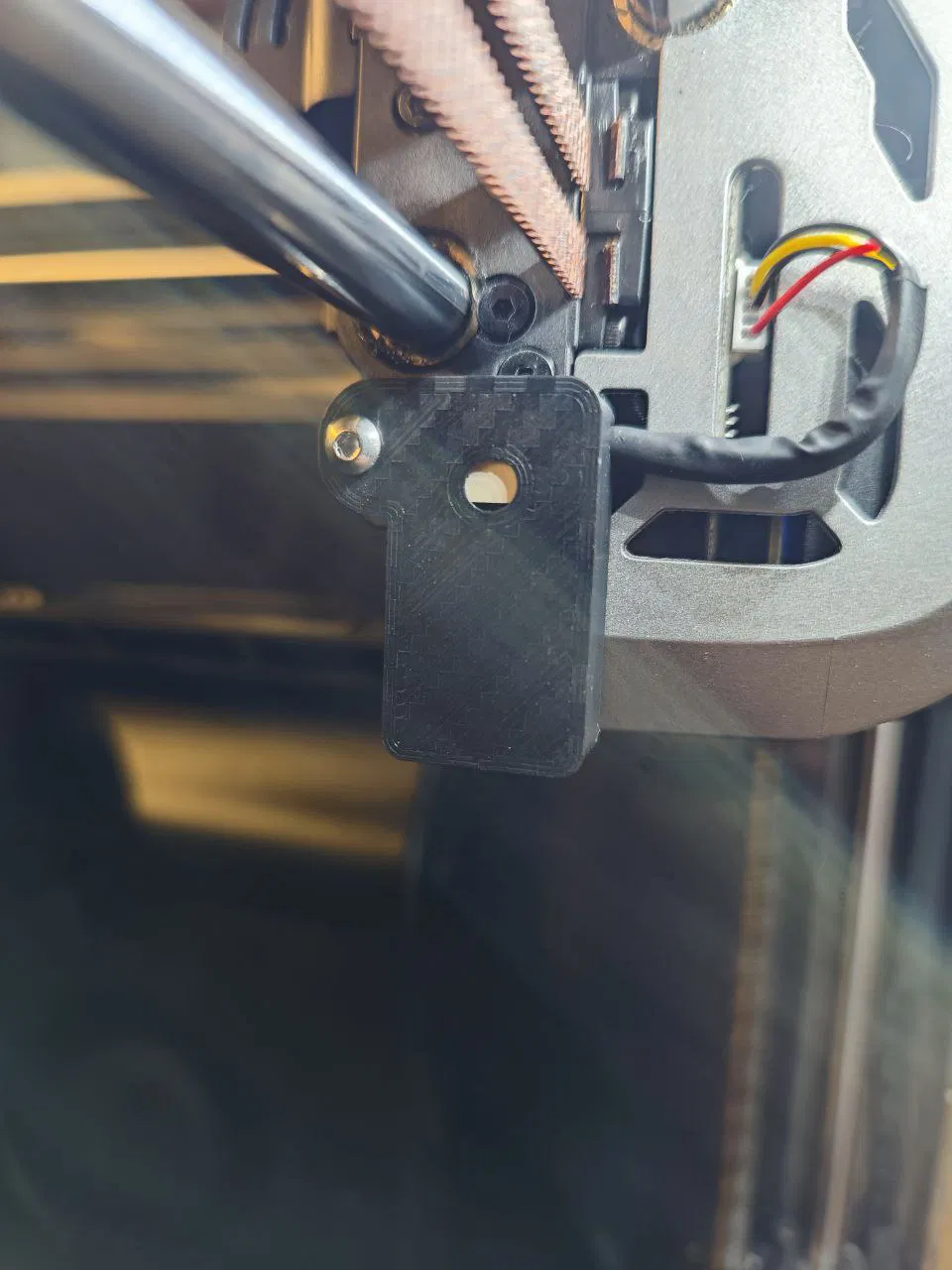

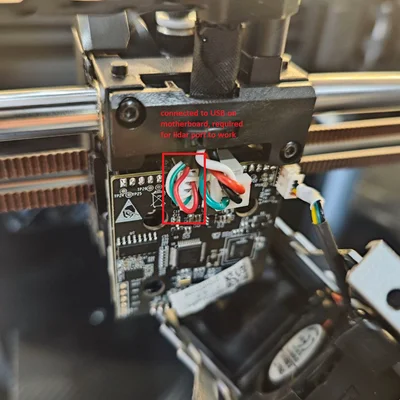

Tôi rất thích mẫu thiết kế từ @ZeroDotCMD, nhưng tôi quyết định cải tiến thêm bằng cách đi một dây cáp từ cổng USB trên bo mạch chủ đến đầu in, sau đó kết nối BTTEddy vào cổng lidar.

Các đầu nối bo mạch chủ: jst ph2.0 4pin x2

Đầu nối cổng lidar: jst 1.25 5pin x1

Cảm ơn @ZeroDotCMD vì công sức của bạn!

Simple-AF-BTT-Eddy - kho lưu trữ giúp tạo nên mô hình này.

Cập nhật firmware.

Ghi chú về Firmware

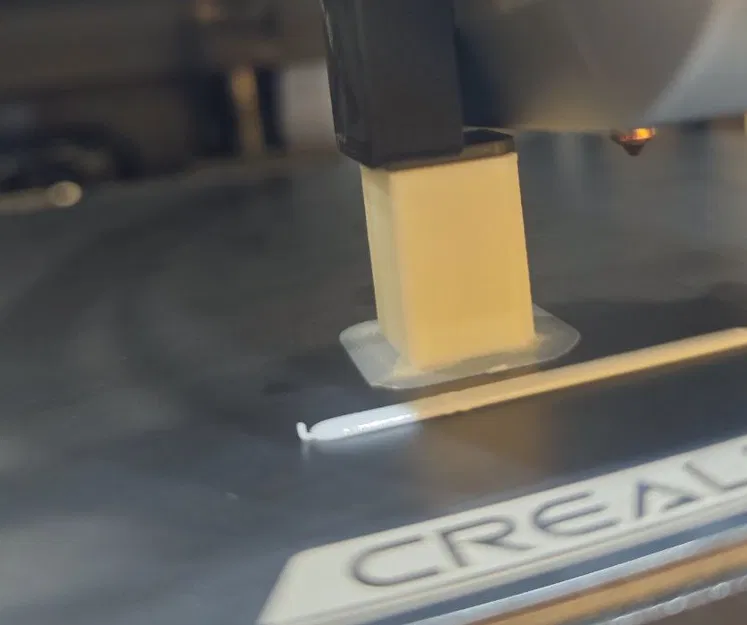

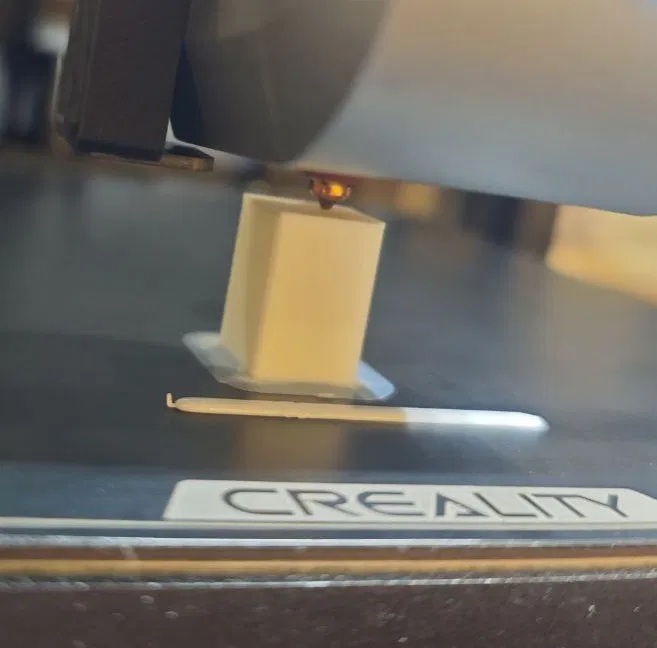

Mô hình này giúp căn chỉnh cuộn dây eddy hoàn hảo theo trục Y, vì vậy không cần offset trục Y. Offset trục X là -23.0. Hãy dùng mô hình này để hiệu chỉnh các giá trị offset!

Trong phần bed mesh cho BTTEddy, bạn cũng cần đảm bảo thiết lập các giá trị min và max mới như sau:

mesh_min: 10, 10

mesh_max: 205, 210

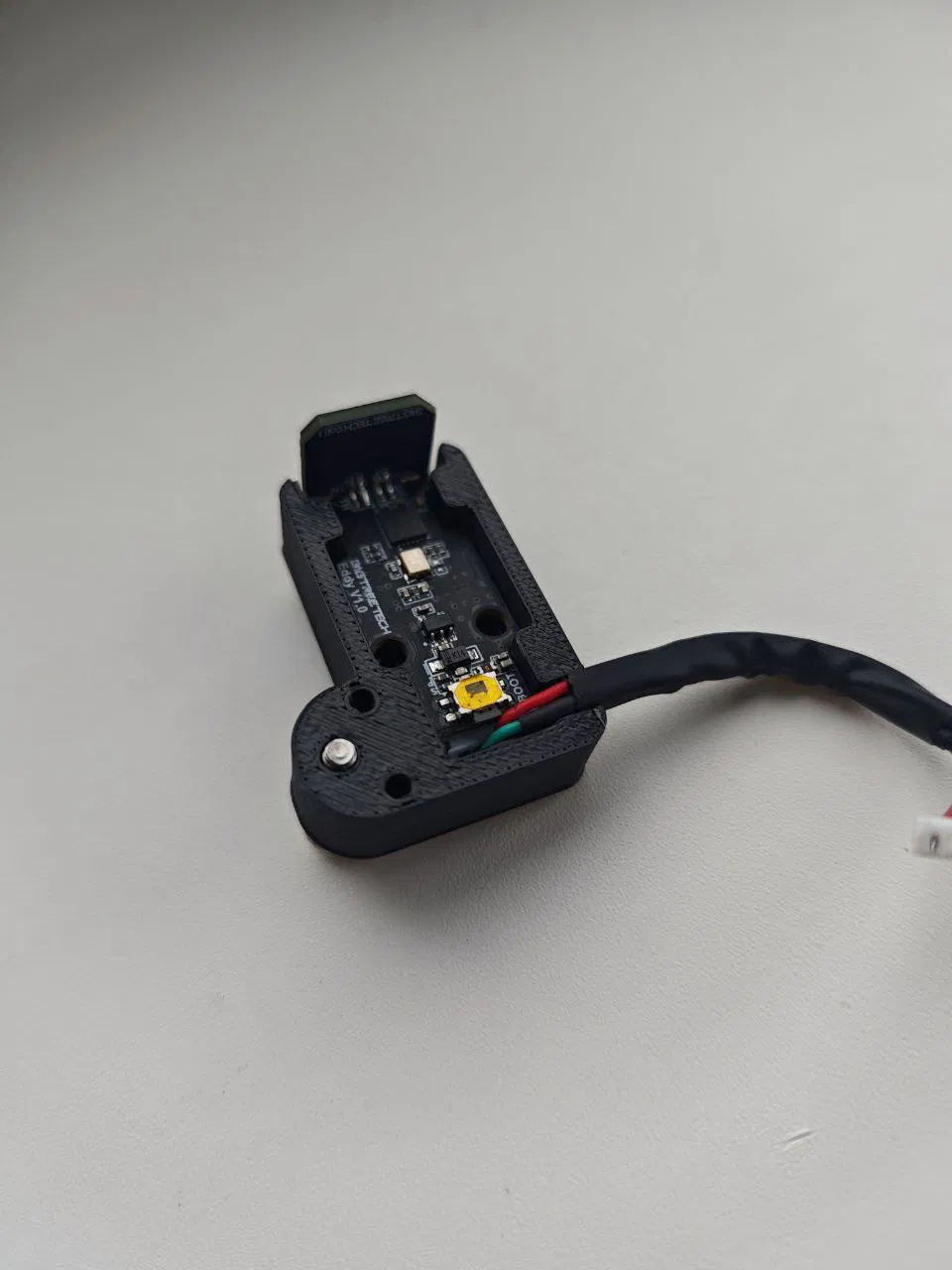

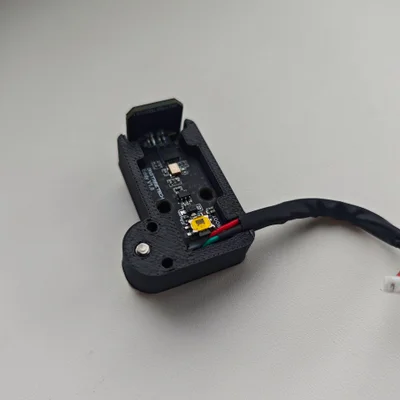

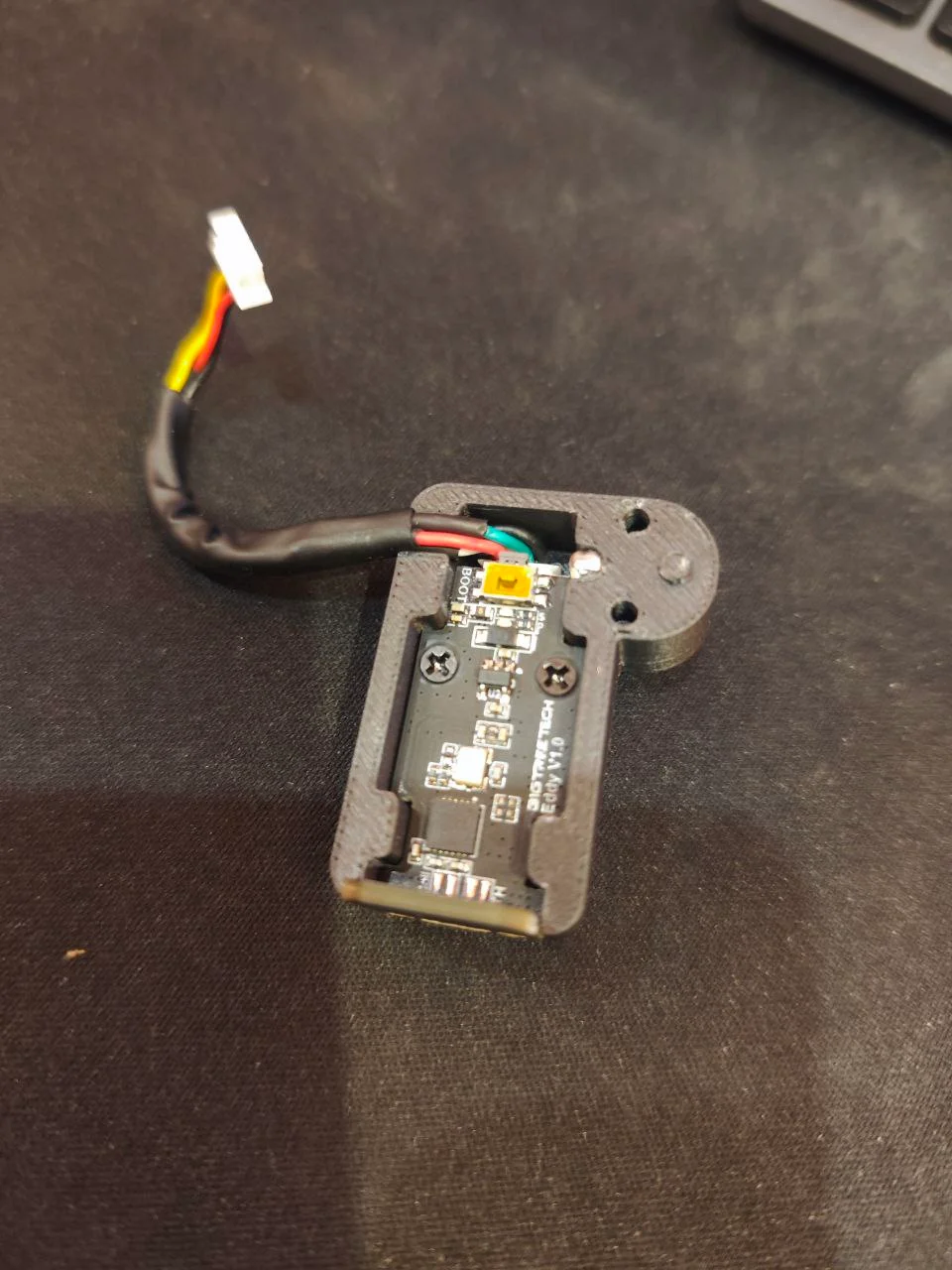

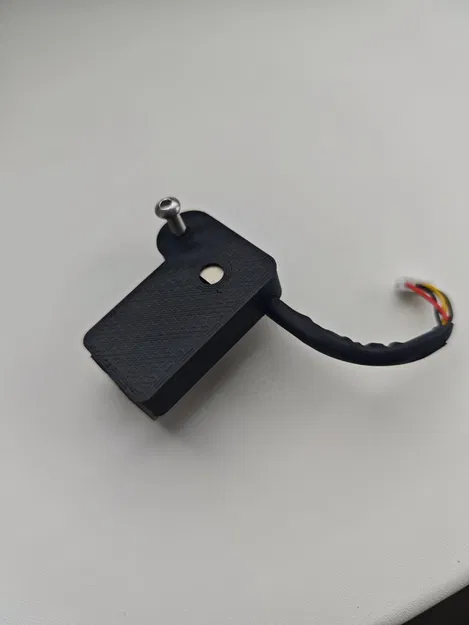

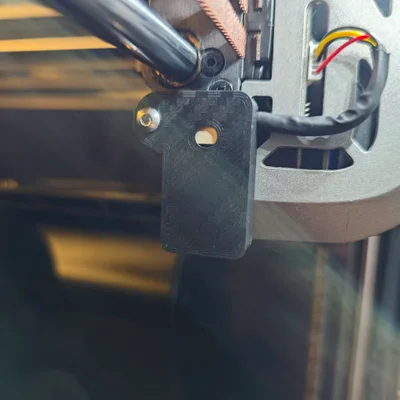

Bạn có thể dùng thêm vít M2X5 để cố định bo mạch

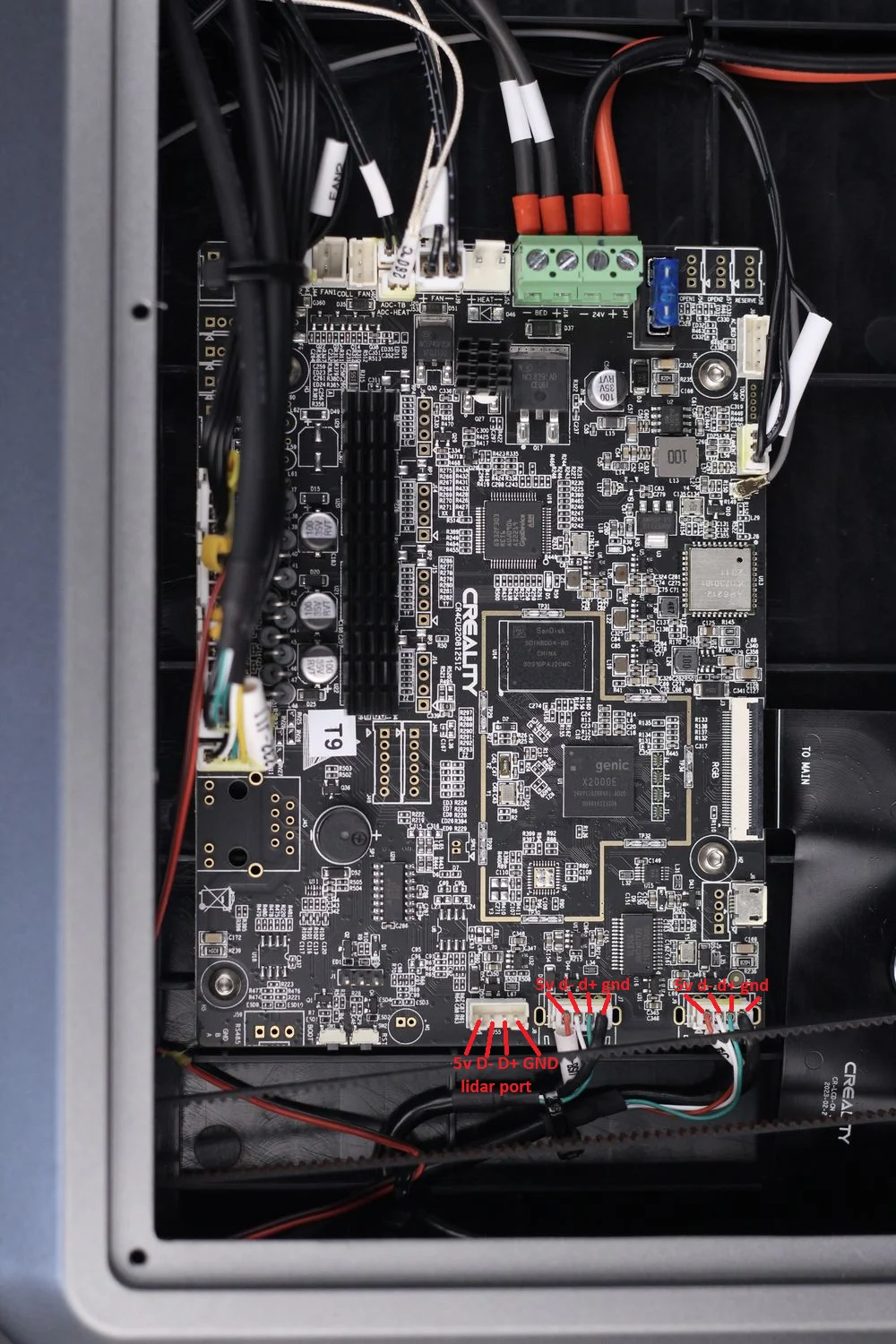

Sơ đồ chân bo mạch chủ:

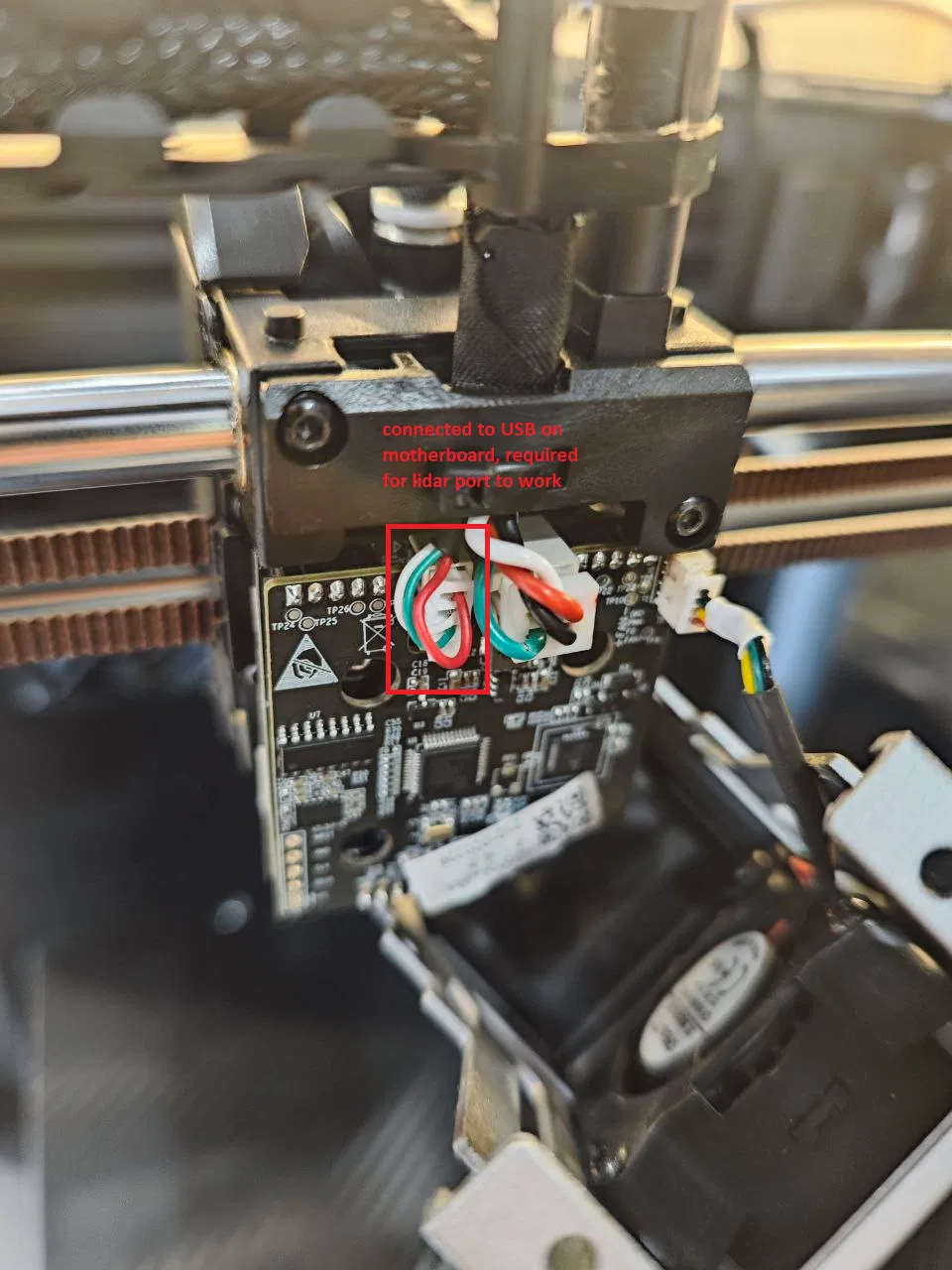

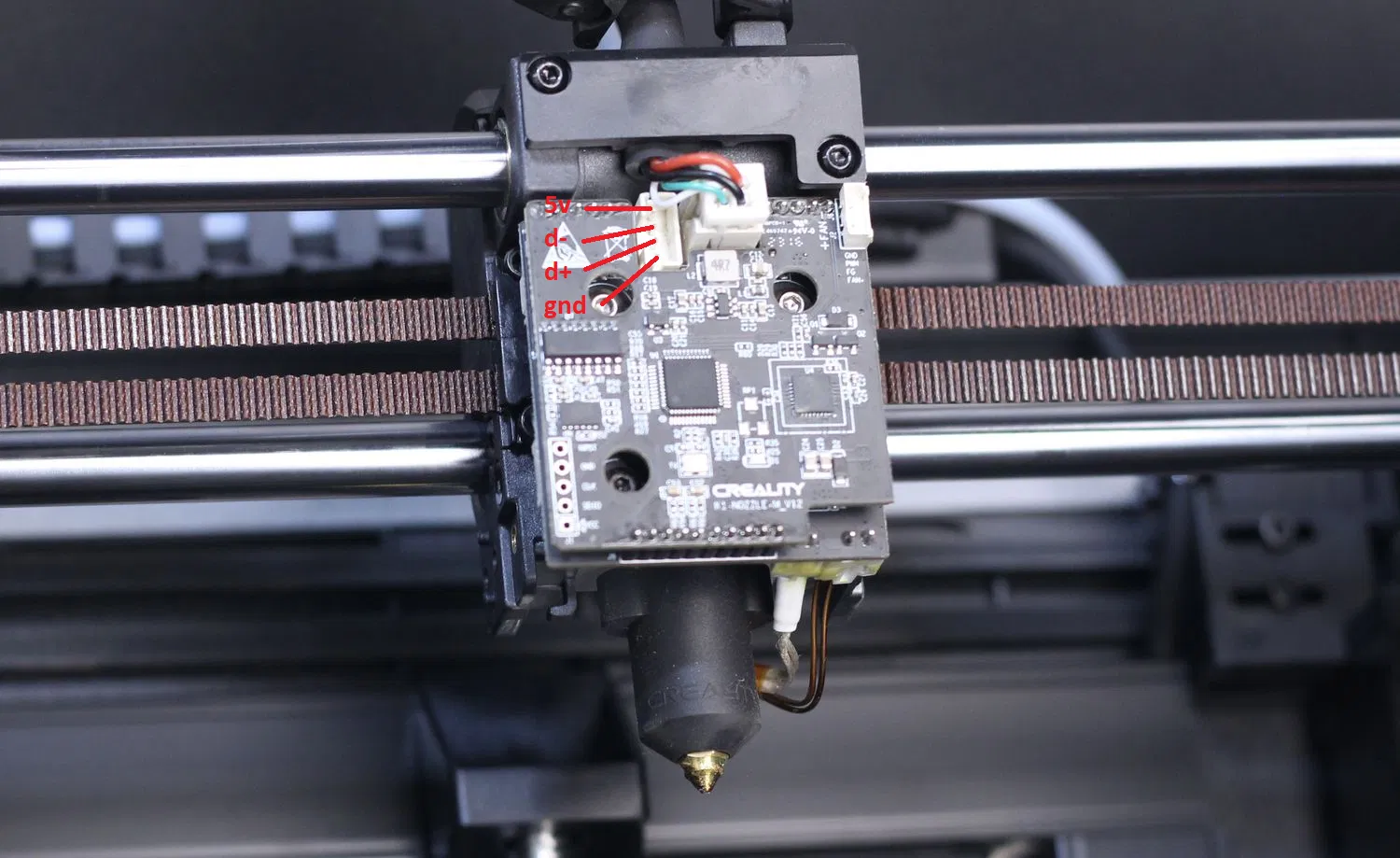

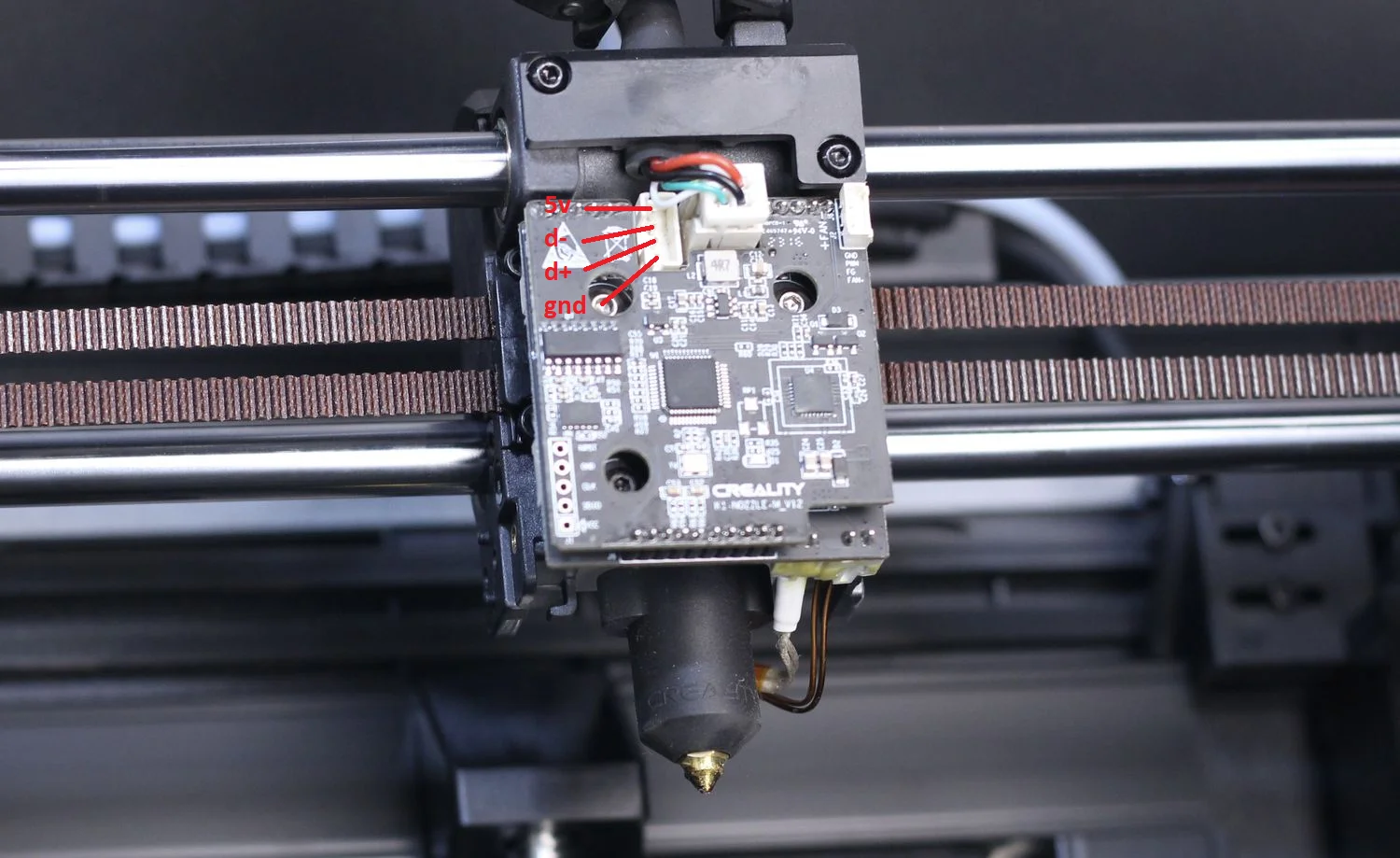

Sơ đồ chân từ Bo mạch chủ đến Đầu in:

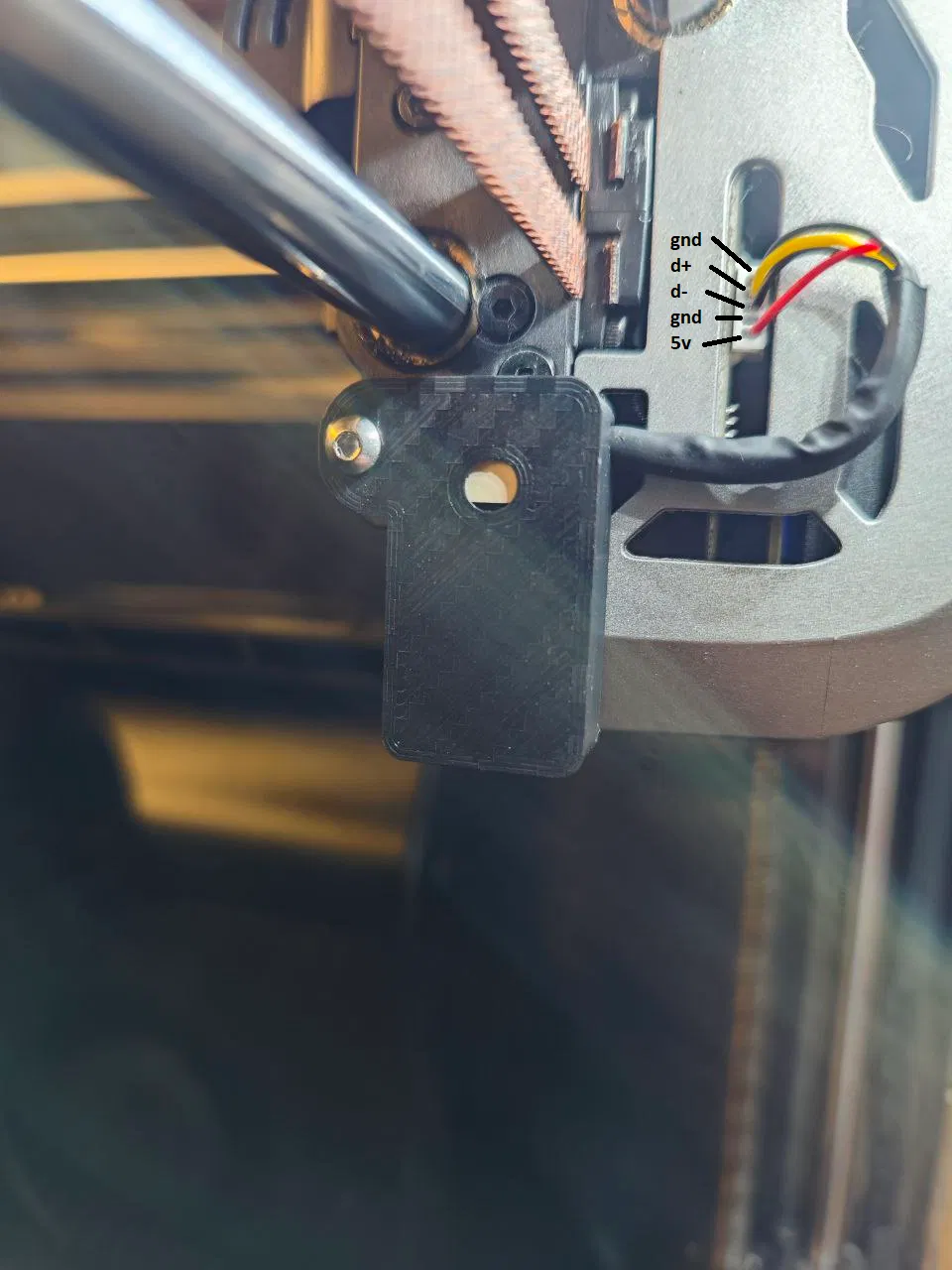

Sơ đồ chân cổng Lidar:
