BÀN PHÍM CƠ HỌC 65% KÈM NUMPAD

Xin vui lòng xem hướng dẫn lắp ráp cho một bàn phím tương tự:

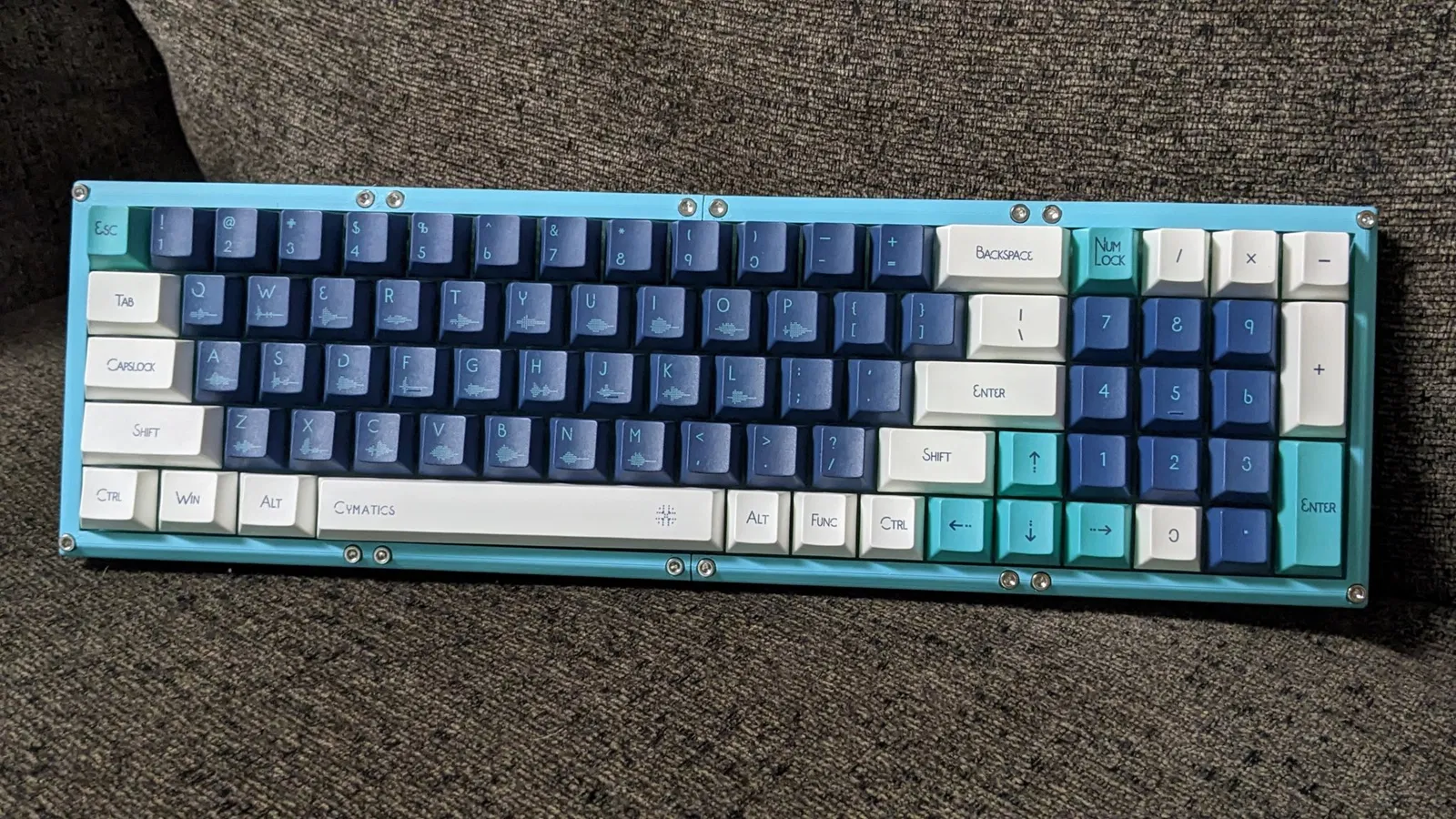

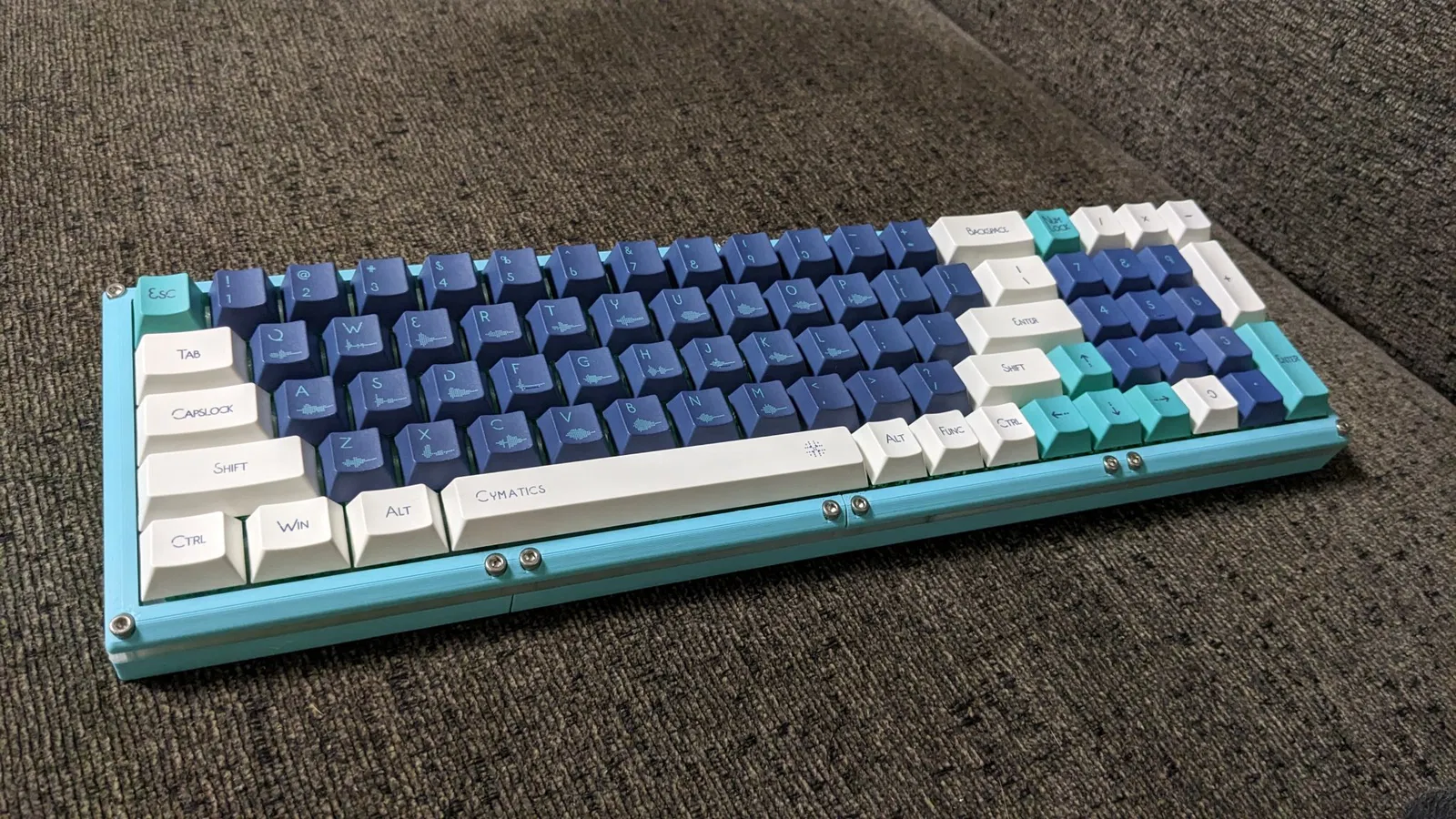

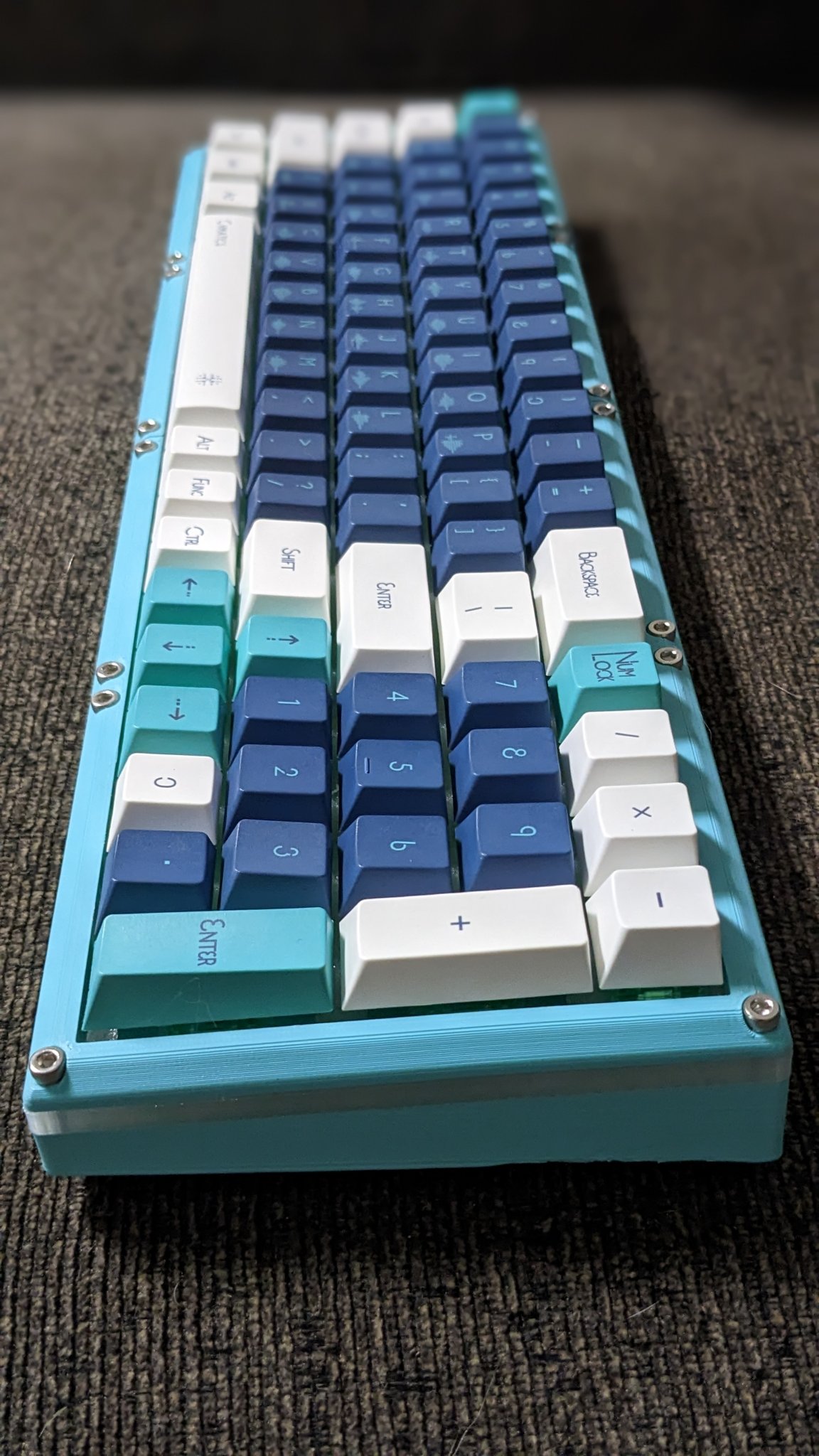

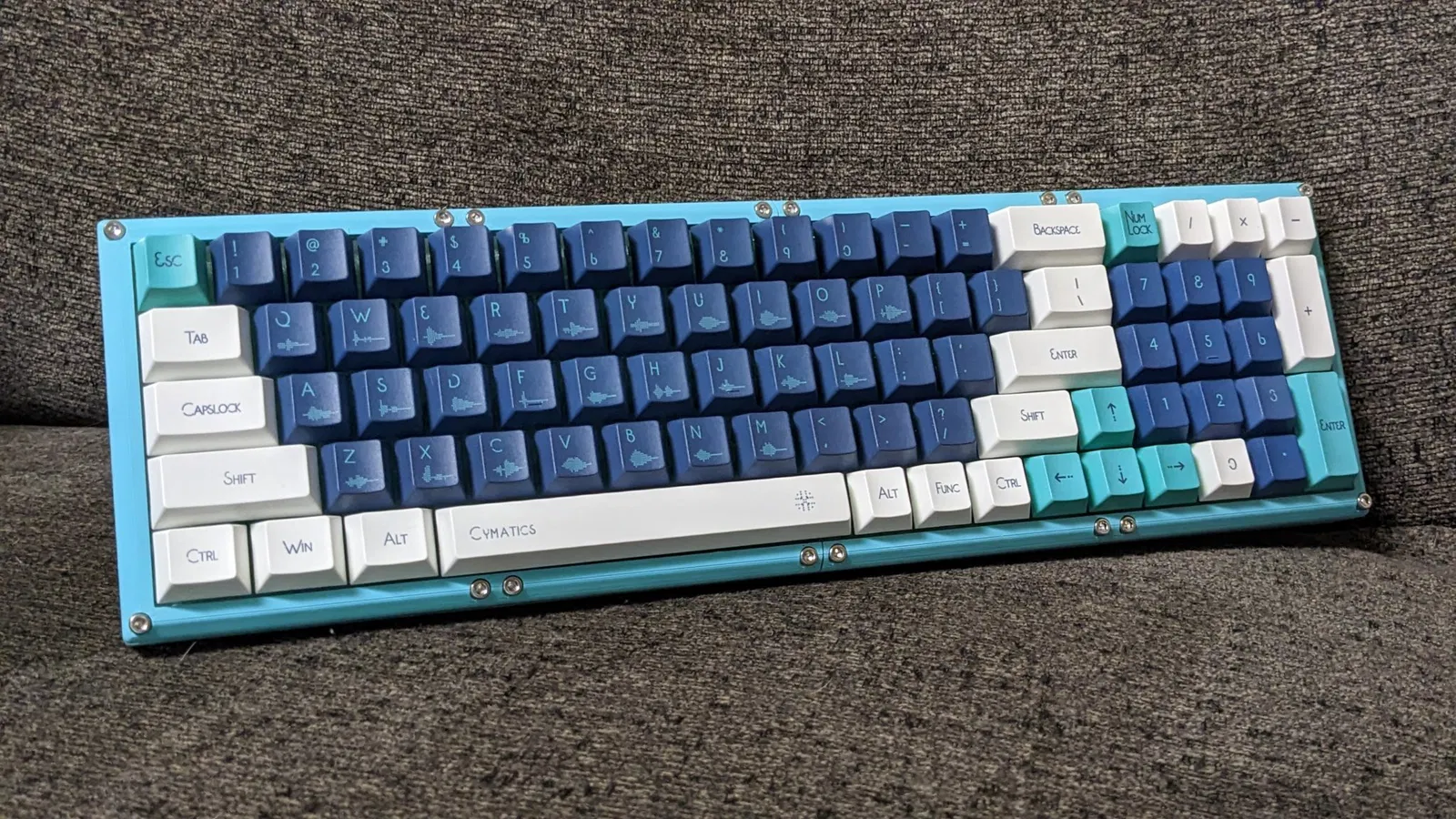

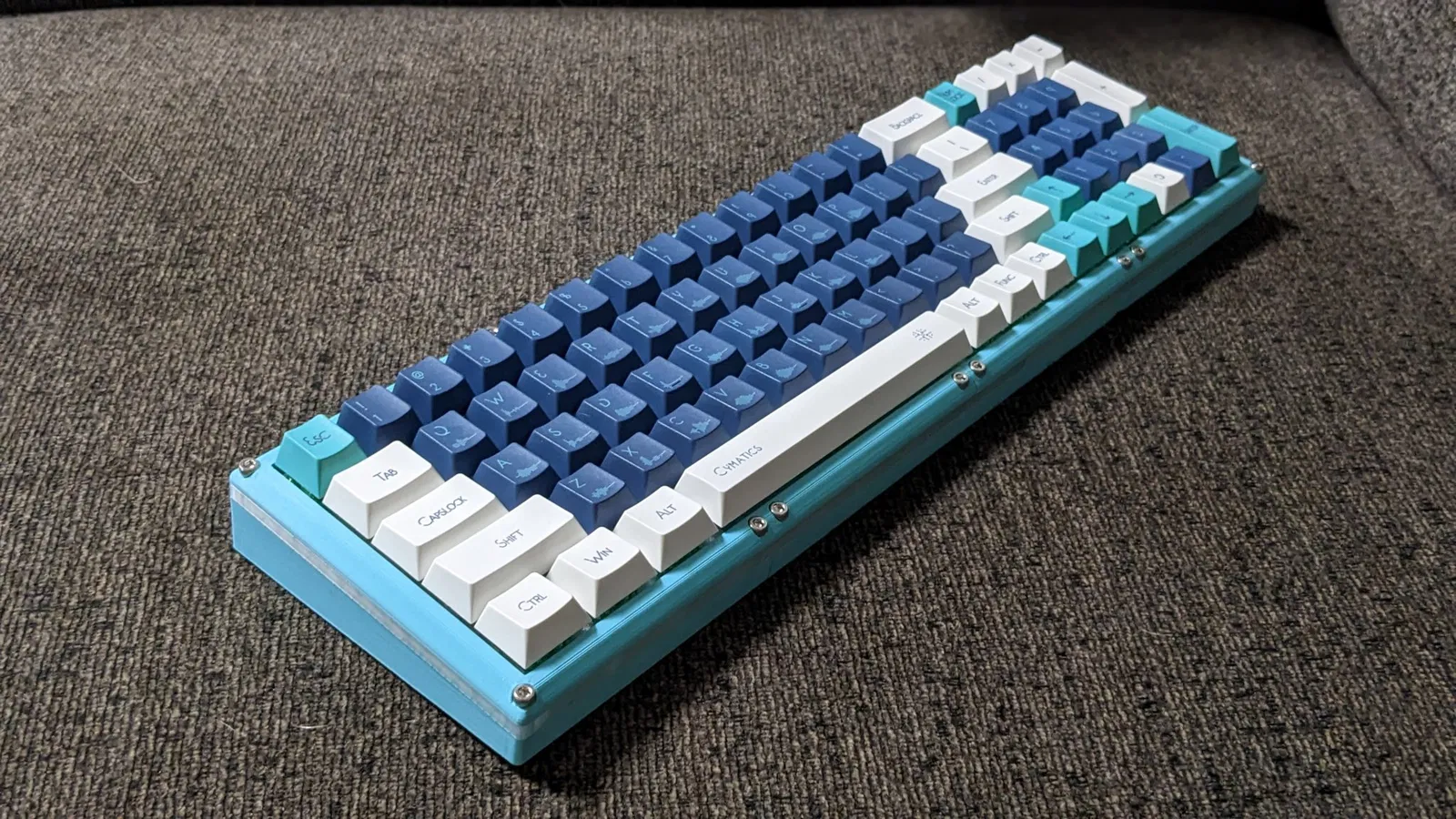

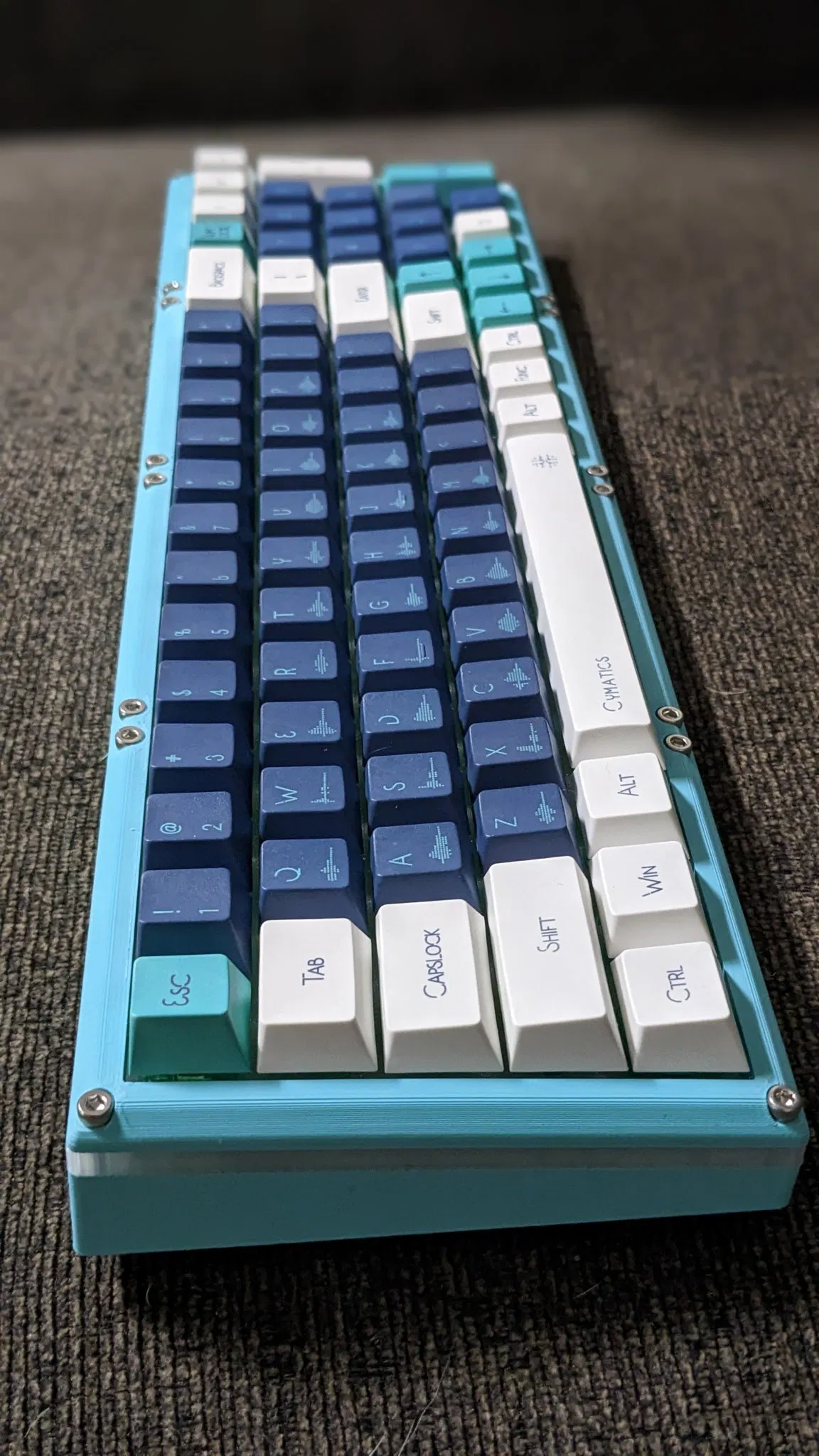

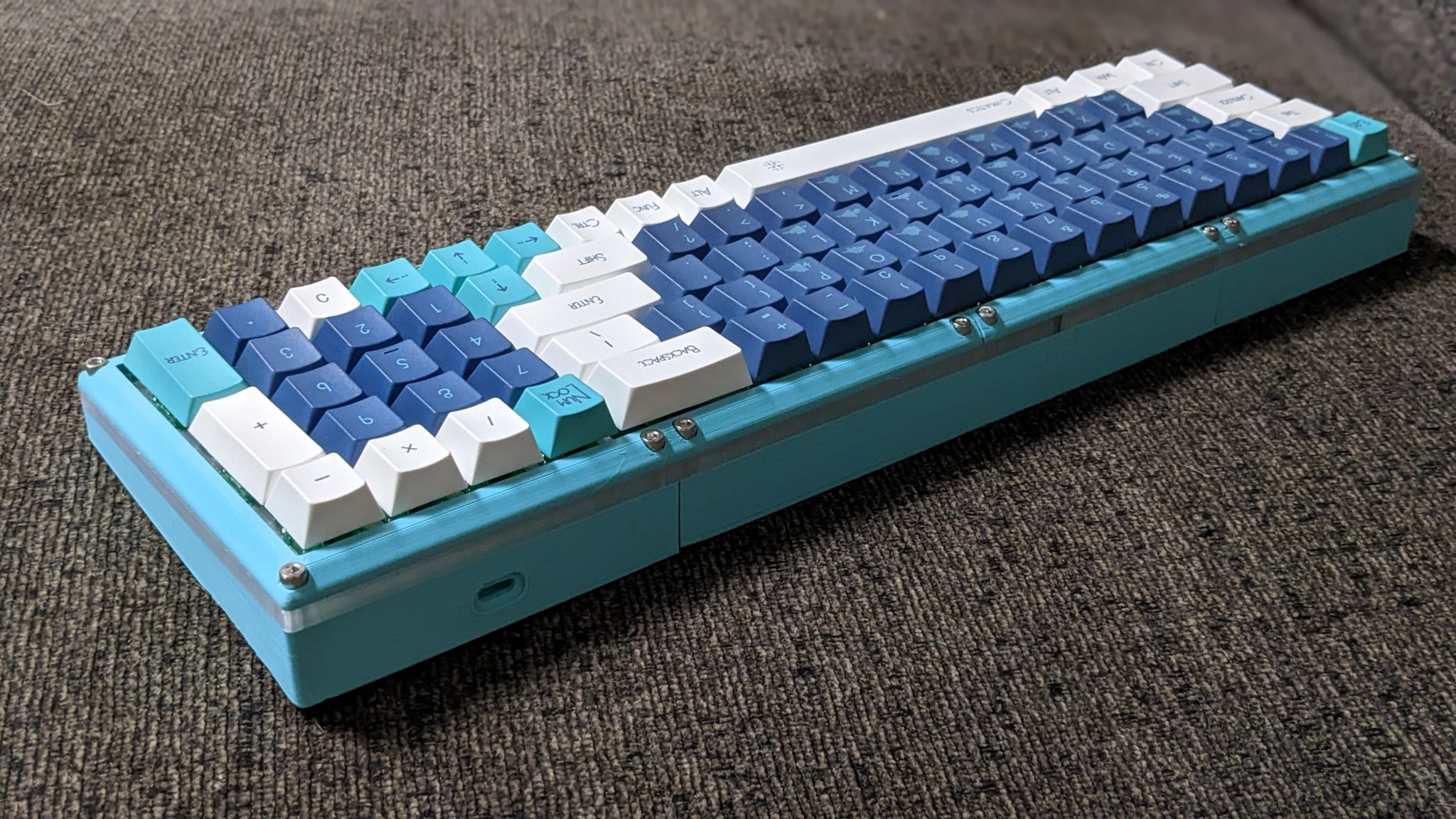

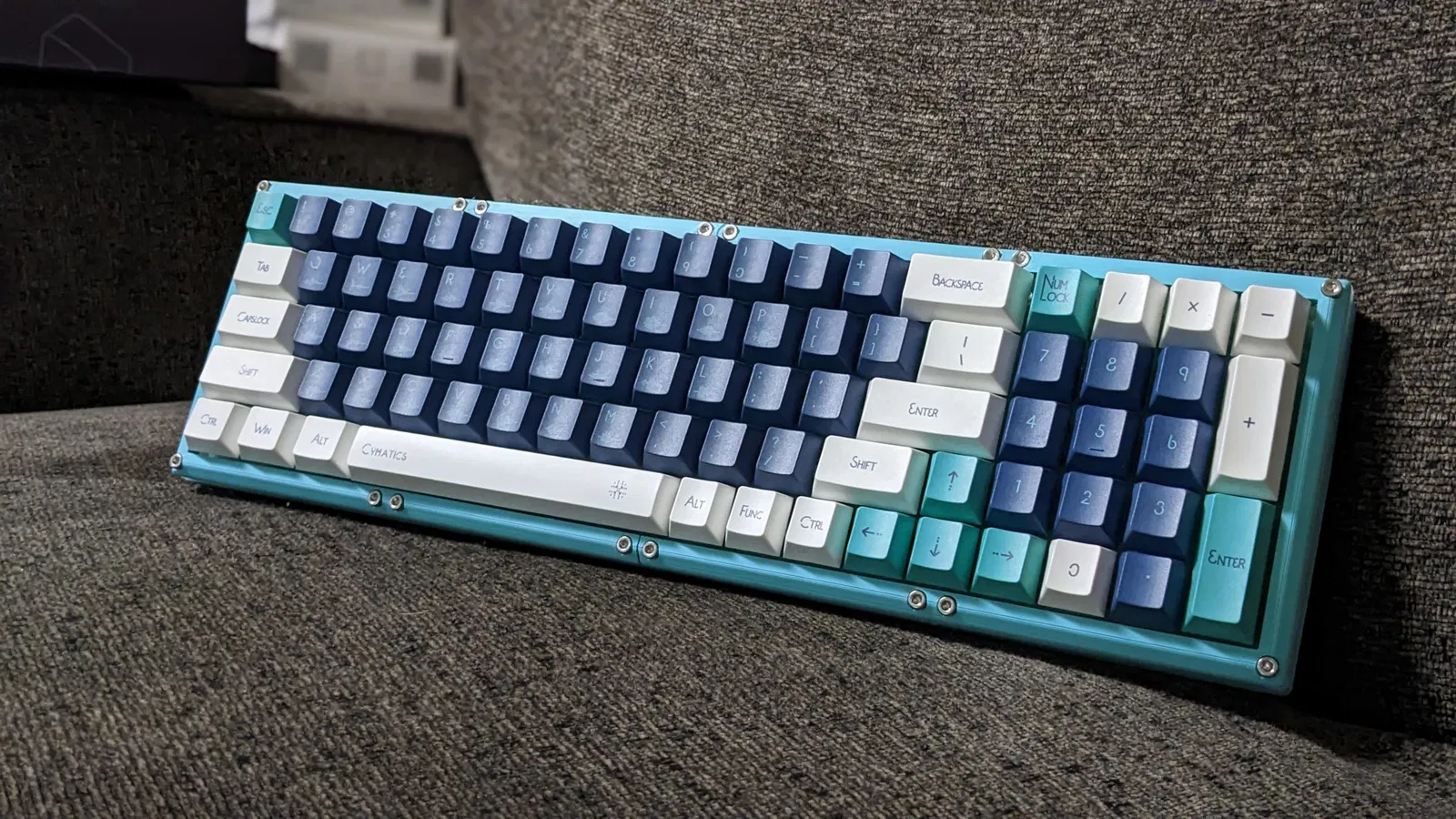

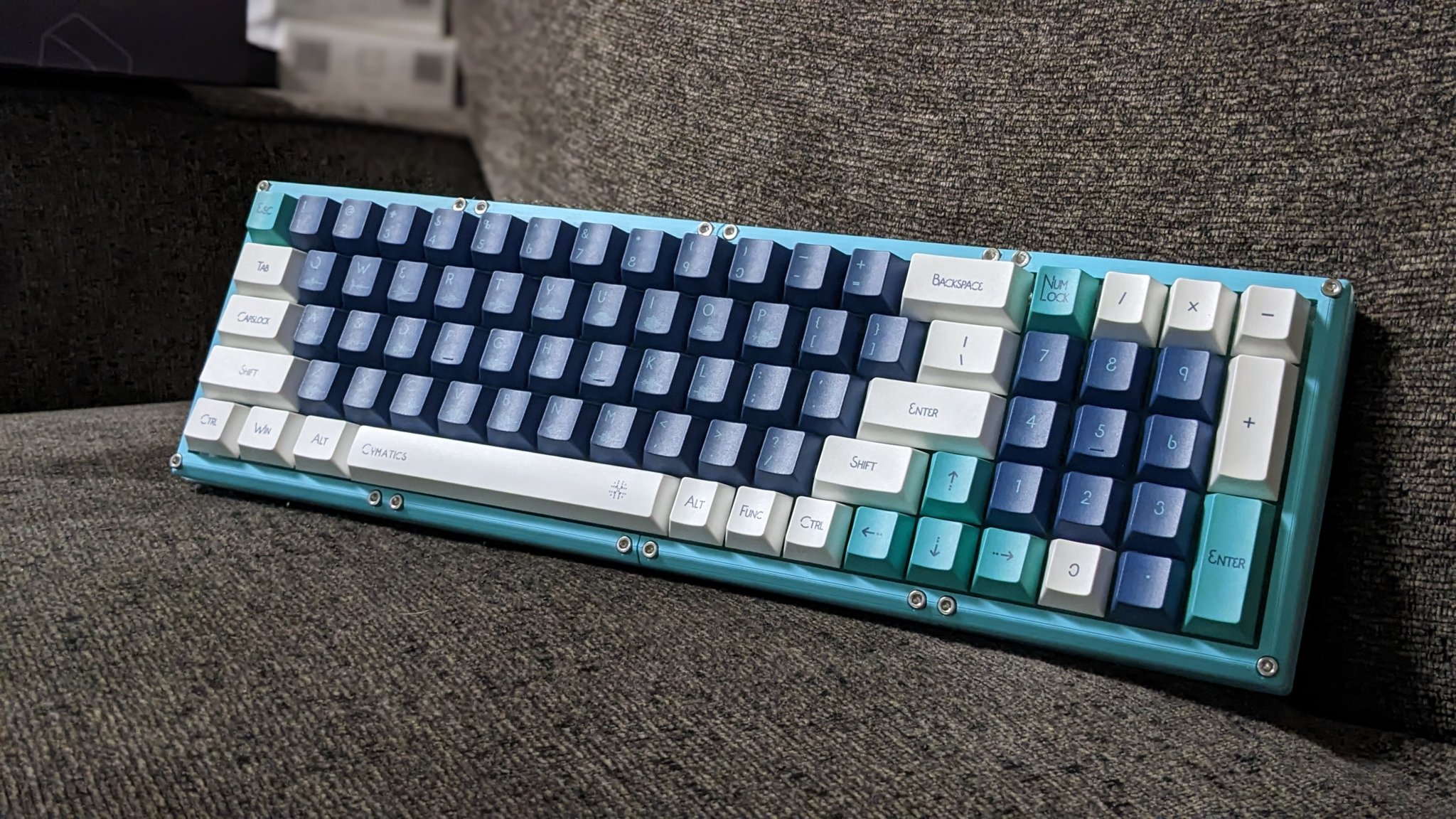

Bạn bè và đồng nghiệp đã yêu cầu một bàn phím in 3D bao gồm cả bàn phím số. Đây là nó. Bố cục tương tự như bàn phím 65% của tôi và đủ nhỏ gọn để có thể in và lắp ráp theo cách tương tự. Bàn phím này đã được mô hình hóa hoàn toàn từ đầu, nhưng thiết kế được lấy cảm hứng từ các bàn phím do người dùng Thingiverse Fumbucker thiết kế ban đầu. Tất cả các mảnh sẽ vừa với một bản sao tiêu chuẩn của Ender 3 và có thể được in mà không cần hỗ trợ. Đối với bộ điều khiển vi mô, tôi khuyên bạn nên sử dụng Teensy 2. 0++ nhưng bạn có thể sử dụng bất kỳ bộ điều khiển tương thích Arduino nào có đủ chân. Nếu bạn thấy thiết kế này thú vị, hãy xem các mô hình 3D khác của tôi và Kênh YouTube của tôi. Bạn sẽ cần:
1 - Teensy 2. 0++ hoặc một bảng phát triển khác
81 - Diode 1N4148
81 - công tắc bàn phím cơ yêu thích của bạn
Một bộ keycap tương thích
5 - Ổn định gắn plate 2unit
1 - Ổn định gắn plate 6. 25 cho phím cách
1 - Bảng mạch USBC Breakout
8 - Ốc M3 16mm
8 - Ốc M3 20mm
16 - Đai ốc M3
Một ít dây và có thể một số chân cao su cho đáy

CÀI ĐẶT IN 3D

Chất liệu: PLA
Tỷ lệ lấp đầy: 20%
Chiều cao lớp:. 2mm
Hỗ trợ: Không
