Bộ chuyển đổi Triple 2.5" sang 3.5" SSD/HDD

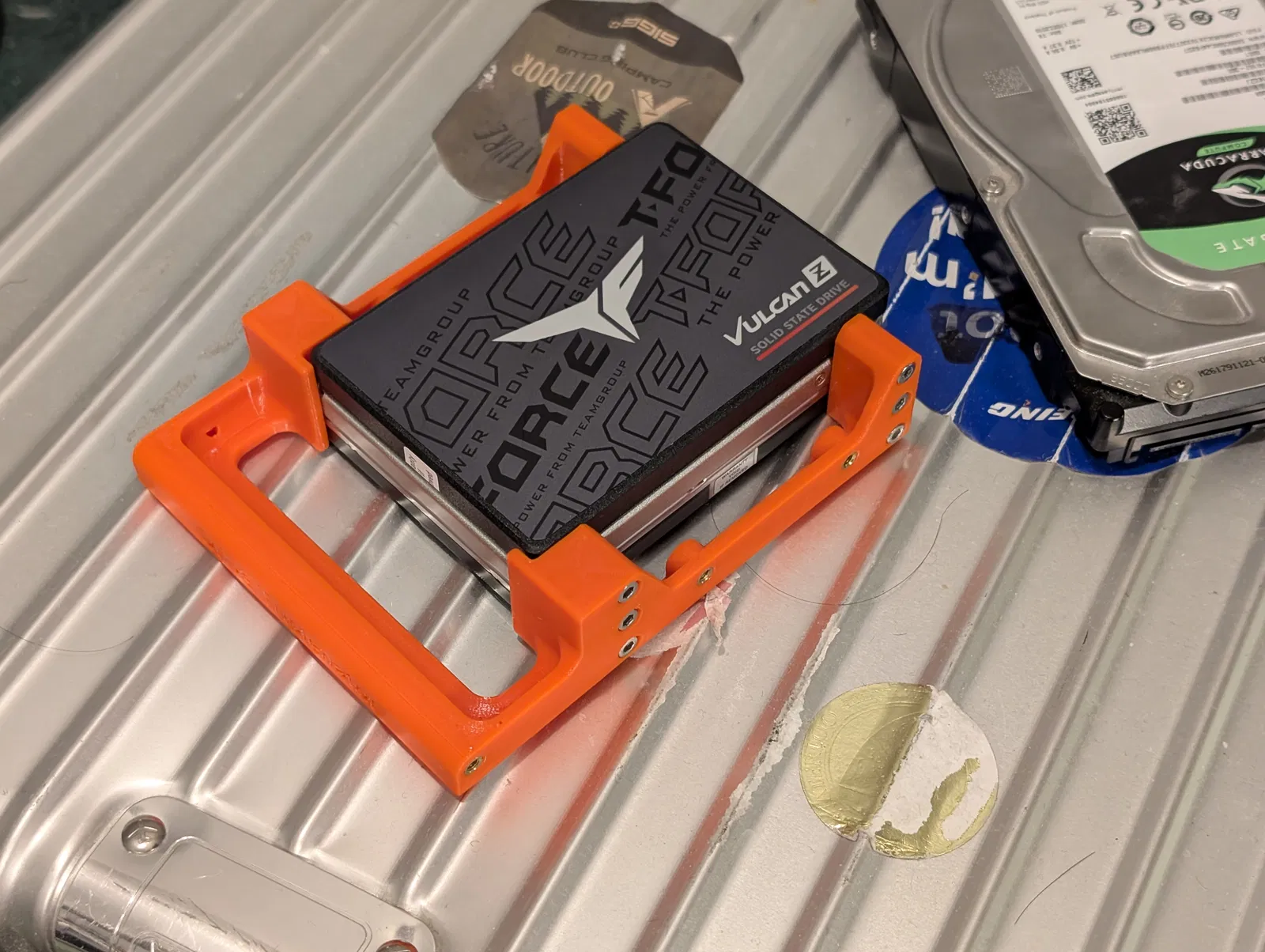

Cái adapter này cho phép bạn gắn cùng lúc BA ổ SSD/HDD 2.5" vào trong một khay ổ cứng 3.5" để tối ưu hóa không gian. Sản phẩm có nhiều phiên bản khác nhau để đảm bảo tương thích tối đa.

Ổ cứng 3.5" thường lắp bằng ốc #6-32, trong khi ổ 2.5" dùng ốc M3. Mình đã thiết kế các phiên bản hỗ trợ ốc M3 hoặc #6-32 tùy theo nhu cầu. Bạn có thể lắp adapter này bằng ốc HDD 3.5" tiêu chuẩn hoặc đổi sang ốc M3 cho tiện. Mình cũng kèm theo các phiên bản dùng heat set inserts ở hai bên để tăng độ bền.

Đối với khay 3.5" dạng không cần ốc (toolless), hãy dùng bản “Triple SSD 6-32”. Phiên bản full drive chỉ dành cho các loại khay dựa trên kích thước ngoài của HDD 3.5" thay vì các lỗ ốc.

Tất cả các phiên bản đều dùng ốc M3 x 16mm đầu chìm để lắp ổ 2.5". Bạn sẽ cần 4 con ốc cho mỗi ổ cứng.

Bạn có thể dùng insert M3 x 5.7mm hoặc #6-32 x 7.1mm (mua từ CNC Kitchen, Amazon, hoặc Aliexpress). Các loại insert ngắn hơn vẫn dùng được miễn là đường kính ngoài khoảng 4.6mm cho M3 và 5.4mm cho #6-32.

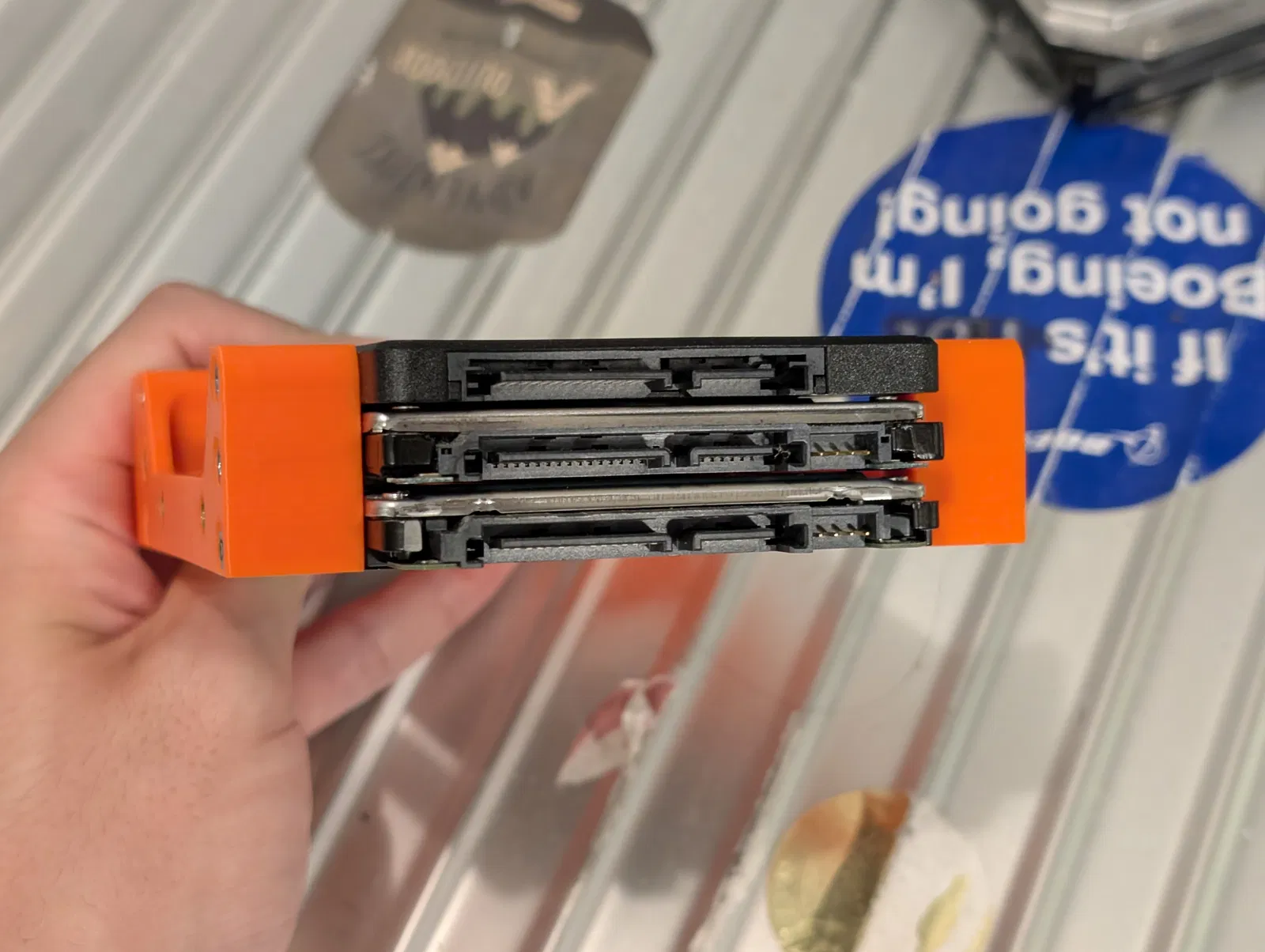

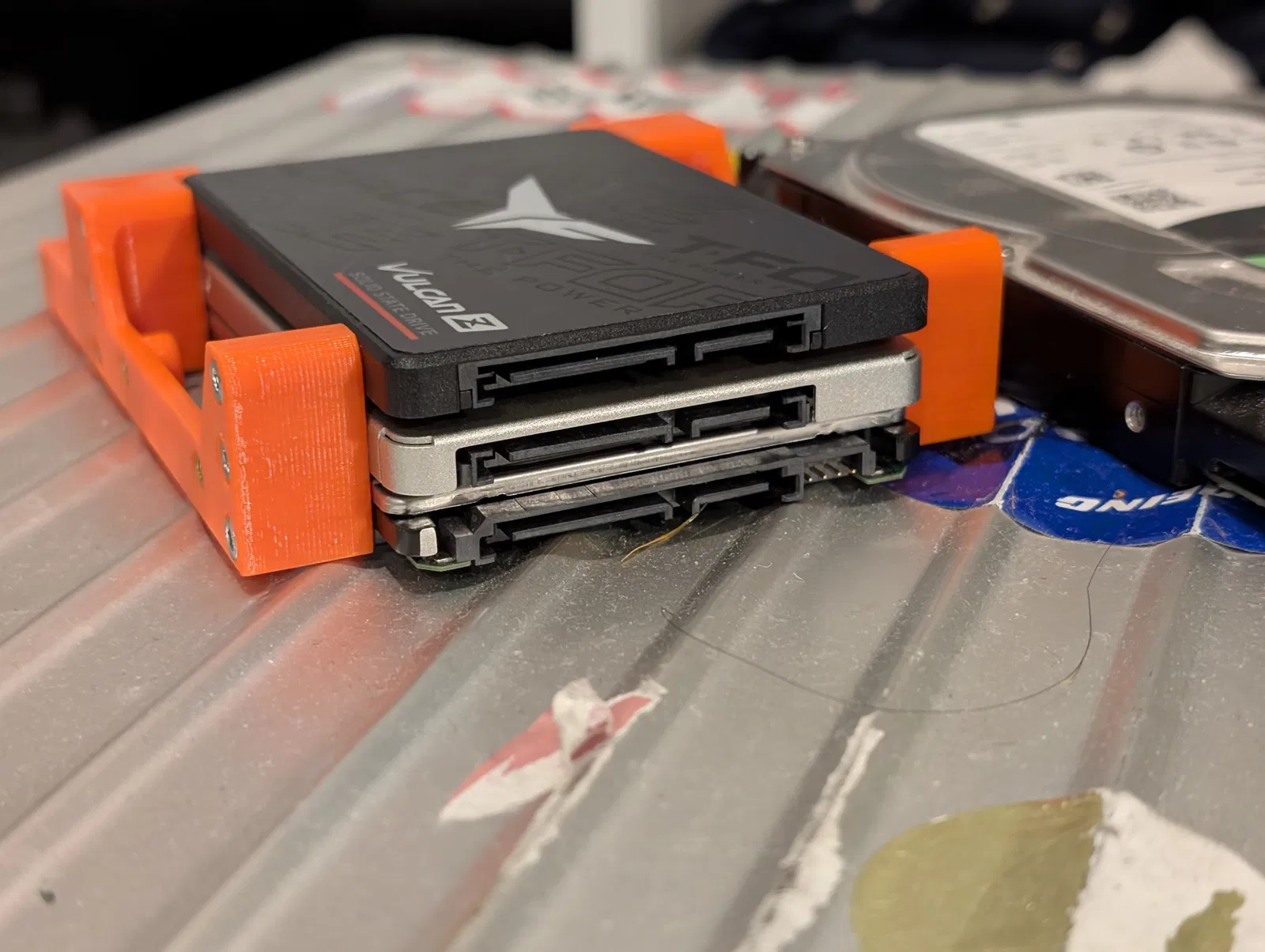

Bạn có thể lắp ba ổ 7mm hoặc một ổ 15mm kèm một ổ mỏng hơn để đảm bảo có không gian tản nhiệt. Bạn có thể lắp ba ổ 9.5mm, nhưng mình không khuyến khích vì không đủ chỗ cho luồng khí lưu thông (xem ảnh thứ 3).

Với SSD 7mm, khoảng cách giữa các ổ là hơn 2.5mm một chút. Với một ổ 15mm và một ổ 7mm, khoảng cách là hơn 4mm. Mình đã thiết kế các khe thông gió rộng rãi xung quanh ổ cứng để làm mát tốt nhất, nhưng các ổ vẫn có thể bị nóng.

Mình khuyên không nên in bằng PLA. Hãy dùng loại vật liệu chịu được nhiệt độ trong thùng máy. Mình in bằng PETG với 3 lớp perimeter (vỏ). Thiết kế tối ưu cho chiều cao lớp in 0.2mm.

Về phần cáp, các đầu kết nối vuông góc sẽ không dùng được, bao gồm cả cáp nguồn daisy-chain có dây chạy vuông góc với đầu nối. Rất nhiều loại cáp chia và cáp SATA nguồn PSU có dây chạy thẳng ra phía sau đầu nối sẽ dùng được. Nếu PSU của bạn chỉ có đầu vuông góc, hãy mua cáp chia 1 ra 3 cho mỗi khay. Cần cẩn thận tránh quá tải cáp SATA từ nguồn. Với các bộ 3 ổ cứng, bạn sẽ cần các đầu kết nối mỏng hơn 9.5mm (0.374").
