Nanode - Case Meshtastic cho XIAO ESP32S3 & Wio-SX1262

Mô tả

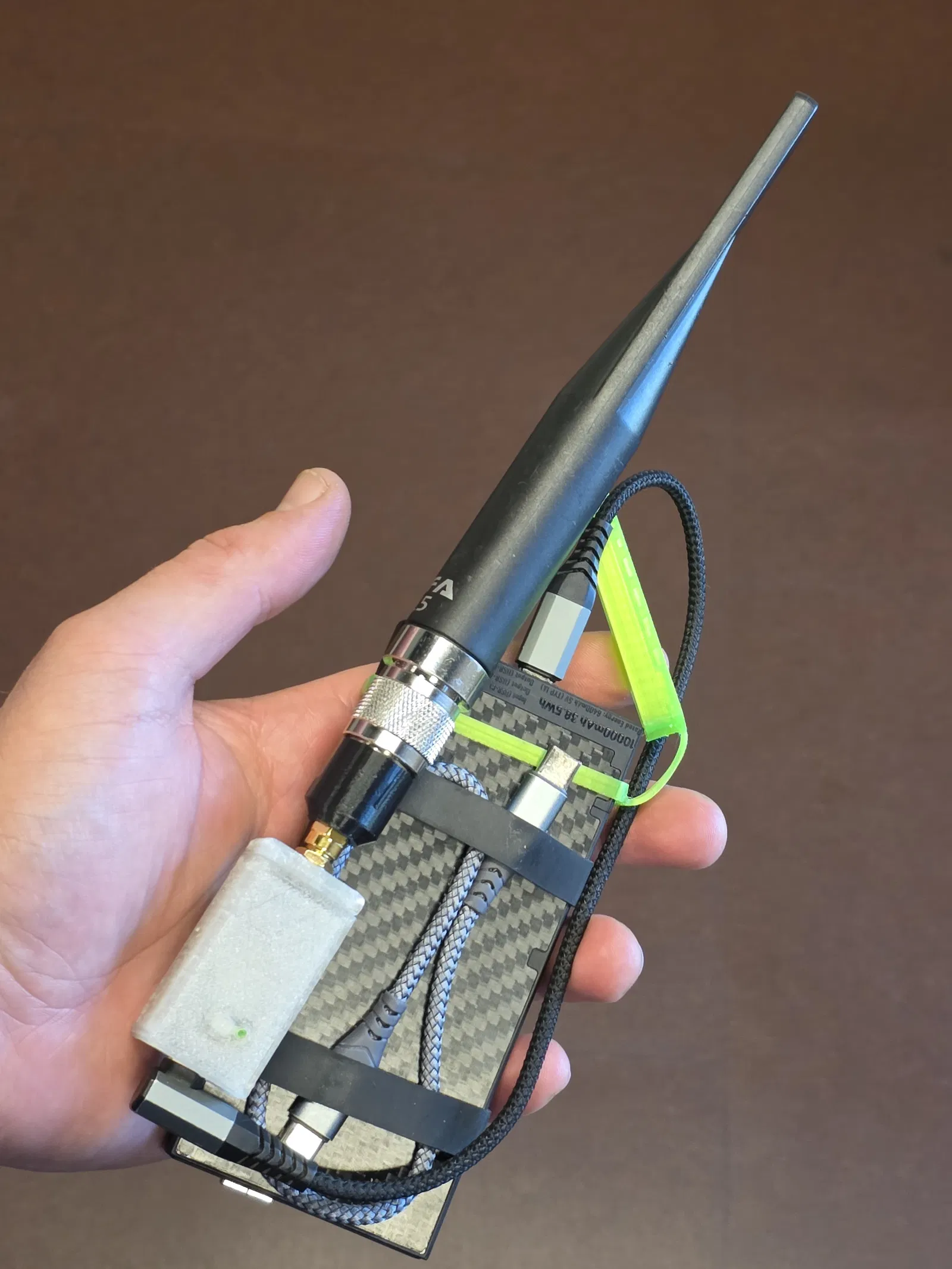

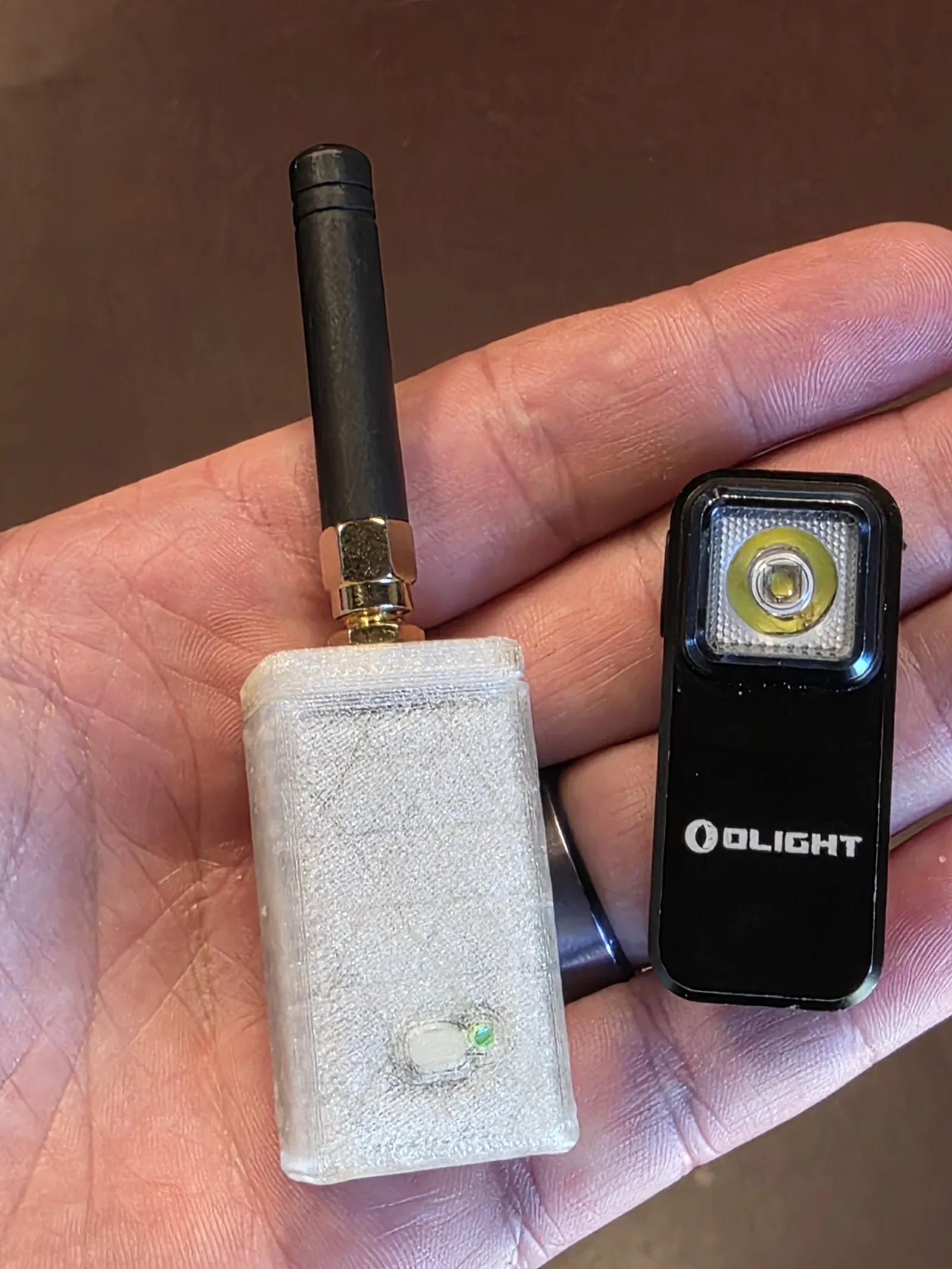

Ban đầu khi mua XIAO ESP32S3 & Wio-SX1262 từ Seeed Studio, mình không định làm một node Meshtastic nhỏ đến mức khó tin đâu, nhưng rồi việc tạo ra một cái gì đó thật gọn gàng lại trở thành một nhiệm vụ thú vị. Trong vài tháng qua, mình đã liên tục chỉnh sửa thiết kế này và cuối cùng cũng đạt đến mức hoàn thiện để có thể sử dụng tốt. Sẽ rất tuyệt nếu bạn kết hợp nó với một chiếc ăng-ten siêu to khổng lồ...

Để lắp vừa case này, bạn cần sửa đổi nhẹ module ESP32S3 bằng cách gỡ các chân cắm (desoldering). Là một người mới tập tành hàn mạch, mình thấy việc này không quá khó và chỉ mất vài phút thôi.

Mình đã chuẩn bị sẵn cả hai phiên bản nắp có khe thông gió và không có khe thông gió để bạn thoải mái lựa chọn theo nhu cầu nhé!

Nếu có thắc mắc, góp ý hay yêu cầu gì, cứ thoải mái nhắn cho mình!

In ấn

• Khuyên dùng nhựa PET-G.
• Đặt mặt phẳng lớn nằm trên bàn in.
• Thông số gợi ý:
  • Đầu phun: 0.4 mm
  • Độ dày lớp in: 0.2 mm
  • Tường (Perimeters): 3 lớp
  • Độ đặc (Infill): 25-30%
  • Sử dụng support ở khắp nơi để đỡ phần cổng USB và lỗ ăng-ten.

Xử lý sau in

Lỗ bên cạnh công tắc được thiết kế vừa khít với một đoạn dây nhựa in 1.75 mm. Bạn có thể cần dùng dũa nhỏ để làm sạch bavia để đảm bảo nó vừa khít. Nếu dùng nhựa trong suốt, bạn sẽ thấy đèn LED trạng thái sáng rất đẹp.

Tùy vào độ chính xác của máy in, bạn có thể cần dũa nhẹ nút nhấn để tránh bị kẹt.

Lắp ráp

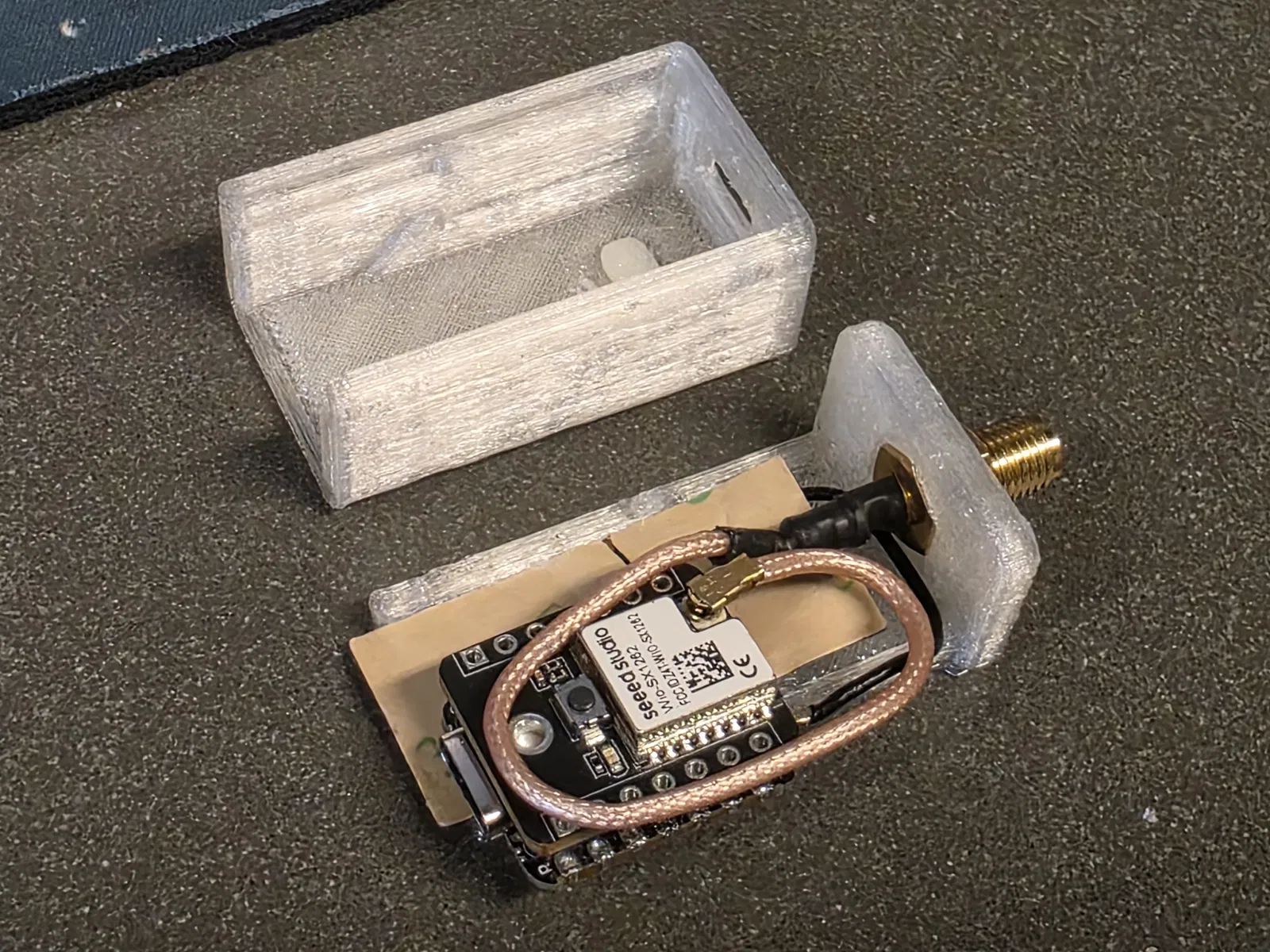

Thách thức của thiết kế này là khâu lắp mọi thứ vào trong (cảm giác như đang lắp mô hình tàu trong chai vậy). Mình khuyên bạn nên dùng cáp IPEX sang RP-SMA đi kèm theo thiết bị để tránh việc phải uốn cong cáp quá mức.

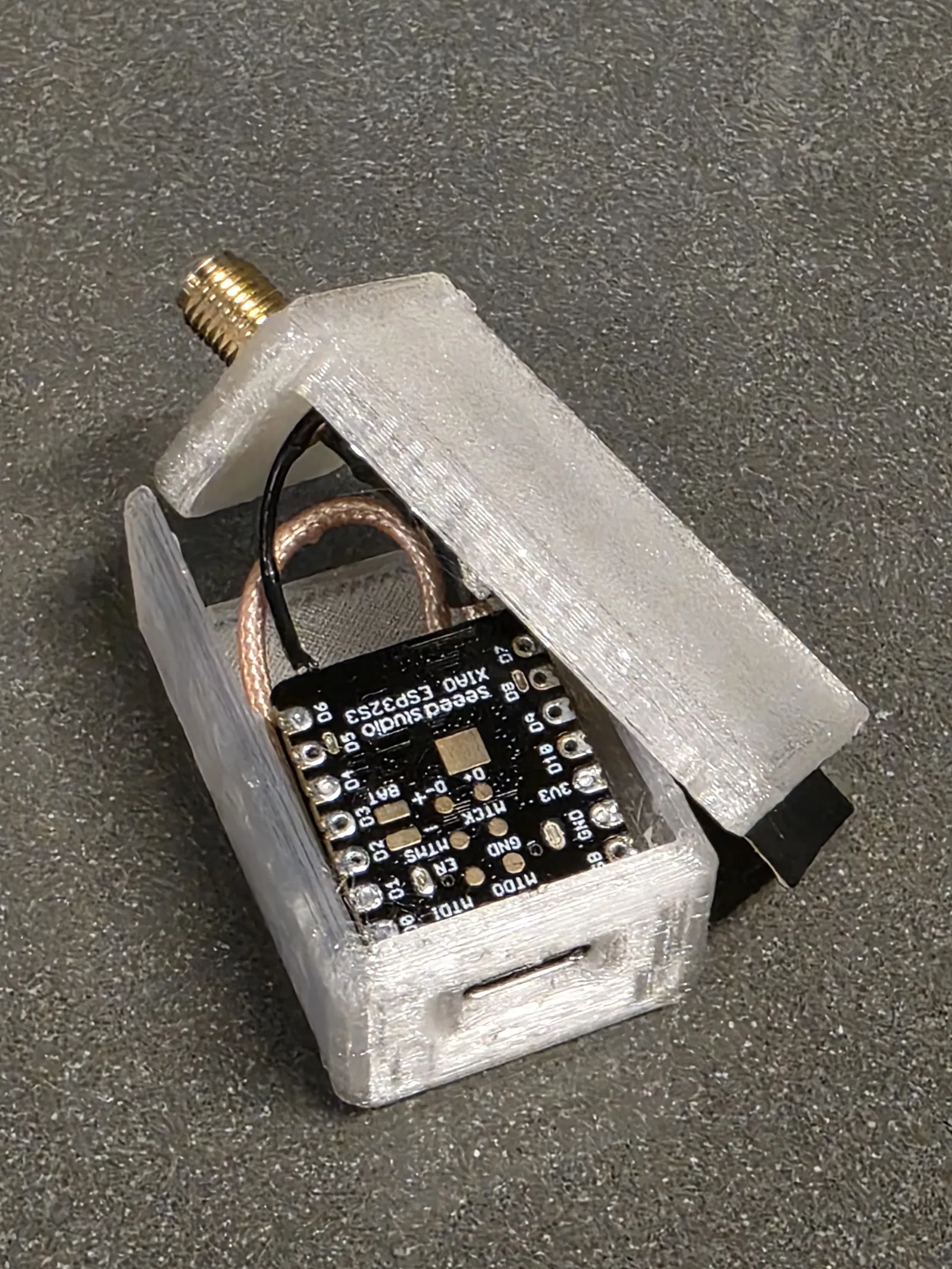

Cách lắp dễ nhất mình tìm ra là vòng dây ăng-ten xuống dưới và quanh phía cổng USB của module SX1262, đặt cổng USB-C vào lỗ trước, sau đó mới lắp ăng-ten Bluetooth (loại hình chữ nhật lớn hơn trong hai cái ăng-ten đi kèm) vào mặt sau của case.
