Beam Bridge - Dự án SolidWorks

Mô tả:

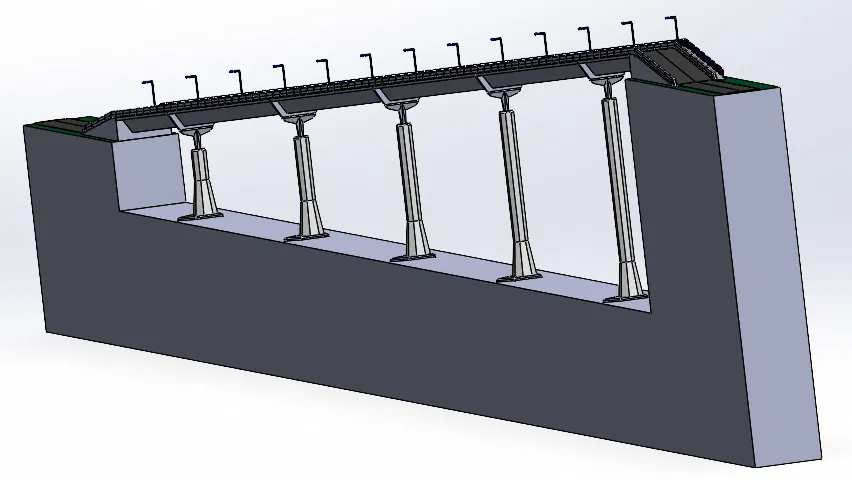

Đây là dự án thiết kế một cây cầu dầm (beam bridge) trong SolidWorks mà mình đã thực hiện cho khóa học kỹ thuật tại trường cấp 3.

Mình chia sẻ lại ở đây để nếu ai cần tham khảo thì cứ thoải mái nhé.

Vì không có tài liệu hướng dẫn cụ thể nên tụi mình phải tự nghiên cứu hết. Đề bài không yêu cầu tính toán chi tiết, chỉ cần giải trình lý do chọn thiết kế và đảm bảo tổng thể trông hợp lý là được. Vậy nên cây cầu này chắc chắn còn nhiều thiếu sót về mặt kỹ thuật, và mình cũng đã đơn giản hóa nhiều chi tiết để dễ vẽ hơn.

Các ràng buộc thiết kế:

• 1x2 làn xe
• Chiều rộng tối thiểu 6m
• Cấu trúc cầu dầm (Beam structure)
• Độ dốc ổn định 8% trên đường thẳng
• Nhịp dài 300m, nằm thấp hơn mặt đường hiện hữu 10m
• Khả năng chịu tải tối đa của một trụ là 60m
• Mẫu trụ được chỉ định trong đề bài và cần dựng lại (sử dụng ít tính năng nhất có thể trong SolidWorks)

Cách mở file:

Mọi người hãy mở file assembly rồi chỉ định vị trí thư mục đã lưu các linh kiện. Thông thường sẽ hiện thông báo lỗi thiếu file “tablier-caisson.SLDRPT” – cái này hoàn toàn bình thường vì mình không thể xóa file đó khỏi assembly được – nên mọi người cứ bấm “Delete” là xong. Nếu gặp trục trặc gì khi mở file, cứ nhắn mình nhé!
