Thanh đỡ phía sau cho thùng máy Sliger CX2177a 2U

Mình tạo ra cái này để làm thanh đỡ phía sau cho thùng máy Sliger CX2177a khi lắp vào case rack Gator 4U. Thiết kế này dành cho các trụ rack cách nhau 18 inch tính từ trước ra sau. Mình chưa kiểm tra độ tương thích với các model khác nhưng có thể nó cũng dùng được cho những dòng case 2U khác của Sliger. Nó giúp bạn đỡ phần đuôi case CX2177a mà không cần thao tác ở hai bên hông khi lắp đặt. Cơ chế này dựa vào việc phần trước chịu lực chính để giữ trọng lượng, tuy nhiên các thanh đỡ dày 9.5mm và cao 30mm nên cũng rất chắc chắn. Bạn có thể cần xử lý hậu kỳ (post-processing) một chút ở các thanh nếu khi in bị hiện tượng "elephant's foot". Sau khi gắn vào case và các trụ rack, mình thấy nó hoạt động rất tốt.

Các file mô hình:

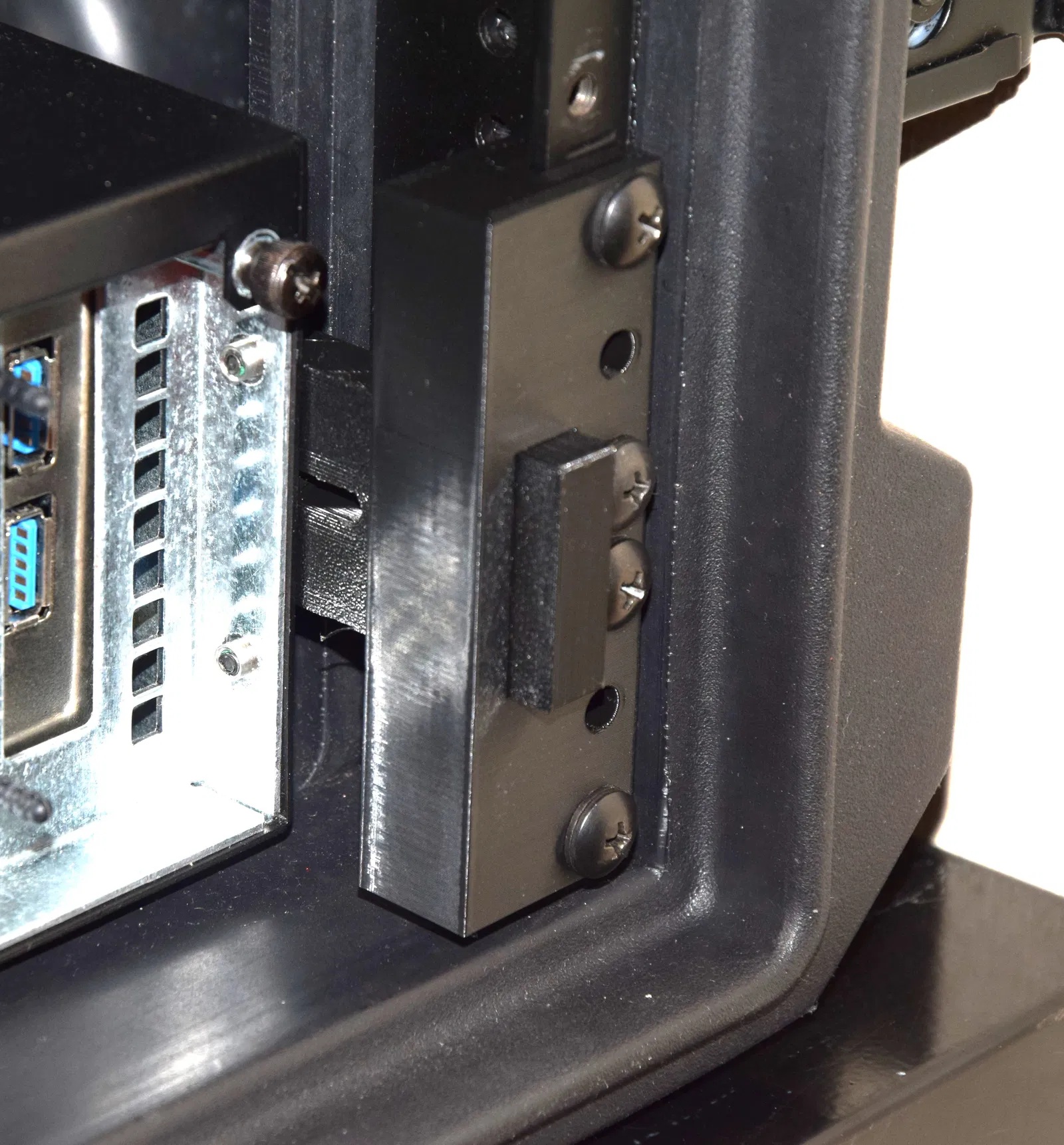

• Sliger CX2177a threaded rack post mount receiver: Loại ôm sát và bắt vít vào các trụ rack có lỗ ren. Thanh đỡ sẽ luồn qua khe để giữ phần đuôi case.
• UNTESTED Sliger CX2177a square hole rack post mount receiver: Phiên bản bỏ phần mặt sau của receiver để dùng cho rack lỗ vuông và cage nut. Mình chưa test loại này.

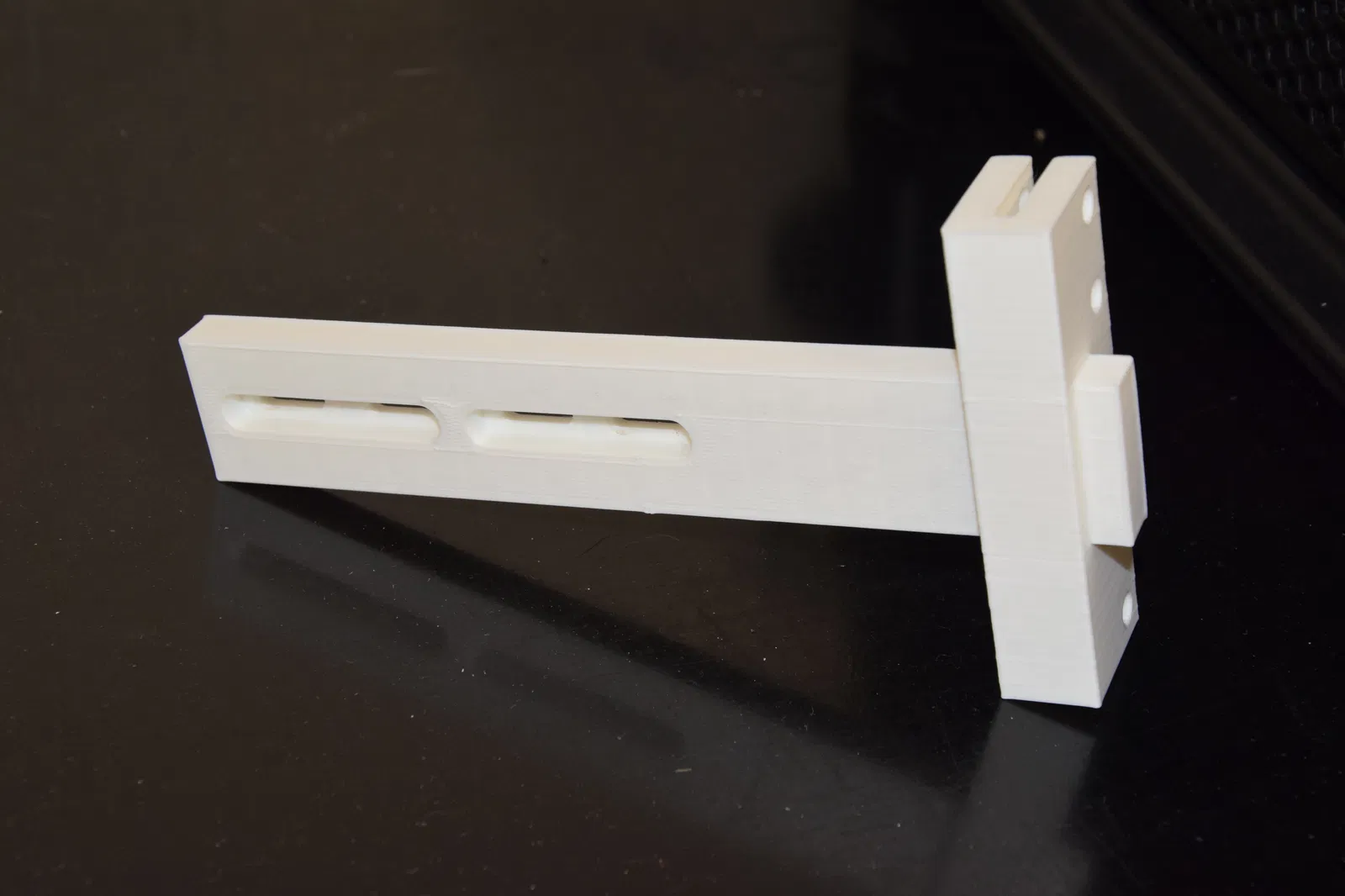

• Sliger CX2177a support bar 4 holes: Thanh đỡ với 4 cặp lỗ oval cho ốc M4.
• Sliger CX2177a support bar 6 holes: Thanh đỡ với 6 cặp lỗ oval cho ốc M4.

Bạn sẽ cần chuẩn bị thêm ốc M4 dài 10mm cho các thanh đỡ. Các bộ receiver bắt vào trụ rack được thiết kế để dùng với ốc ren mịn 10-32.

Video hướng dẫn về bộ mount này:
