Giá Gắn Meshtastic Solar Node Cho Hộp IP67

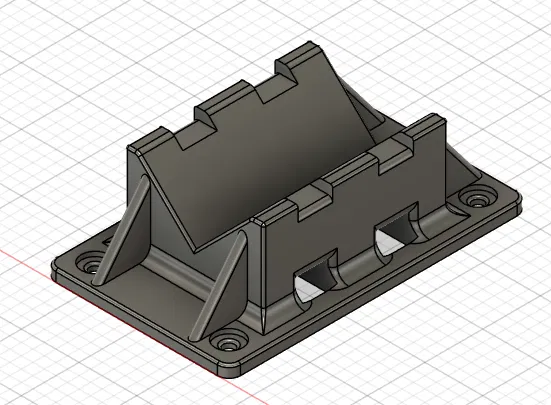

Giá gắn cho hộp kỹ thuật IP67 150x100x70 loại EC112170

Giá gắn này được thiết kế riêng cho loại hộp bảo vệ IP67 có kích thước 150x100x70 mm, mã EC112170. Nó giúp cố định hộp vào cột một cách chắc chắn, tạo điểm tựa ổn định cho nhiều ứng dụng khác nhau.

✅ Khả năng tương thích

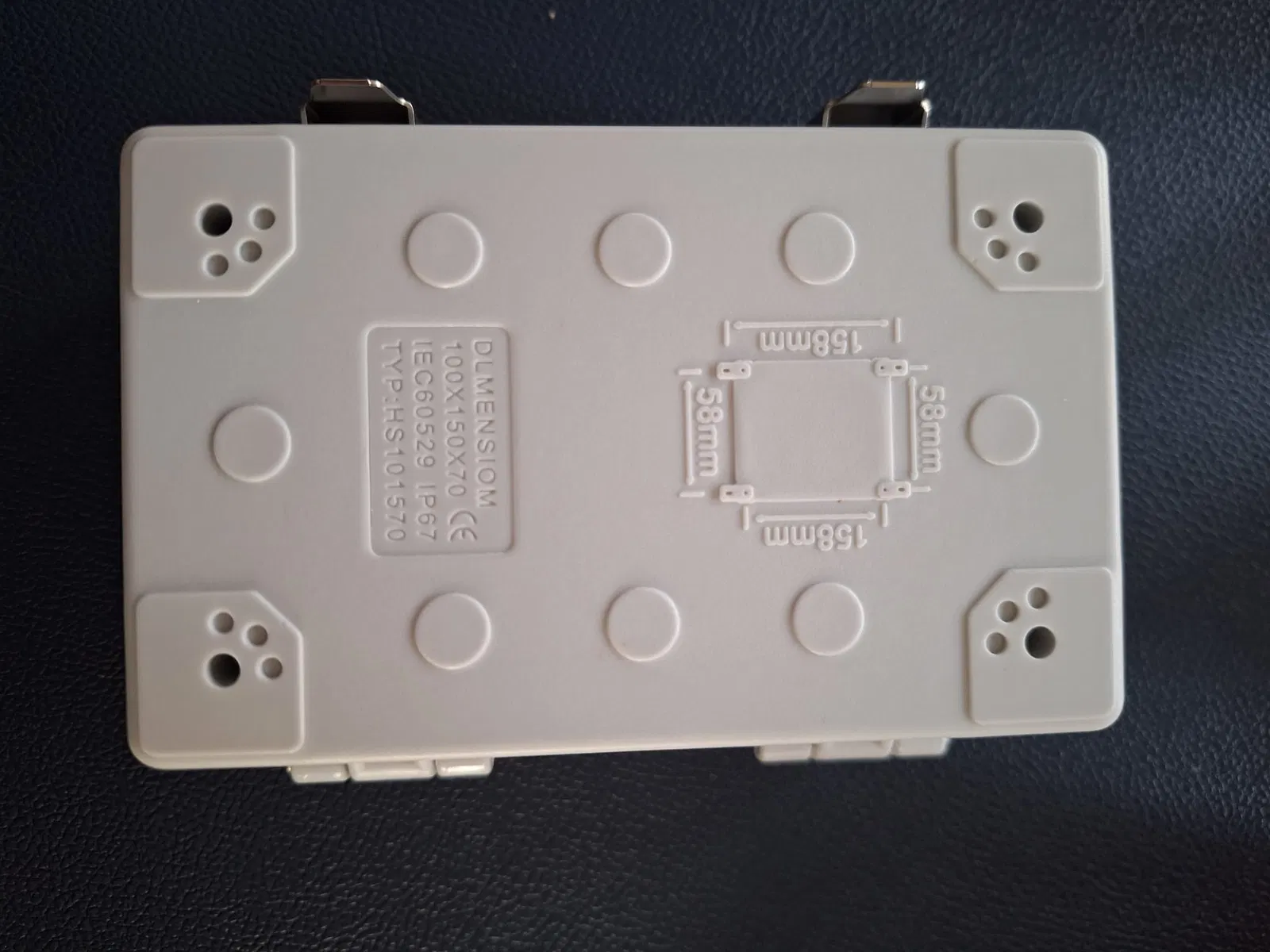

Giá gắn vừa vặn hoàn hảo với các hộp có kích thước 150x100x70 mm, loại EC112170, rất thích hợp cho môi trường ngoài trời hoặc công nghiệp.

🔗Hộp bảo vệ chống nước IP67 nắp trong suốt, hộp đấu nối nhựa ABS ngoài trời - AliExpress

🔧 Chi tiết lắp đặt

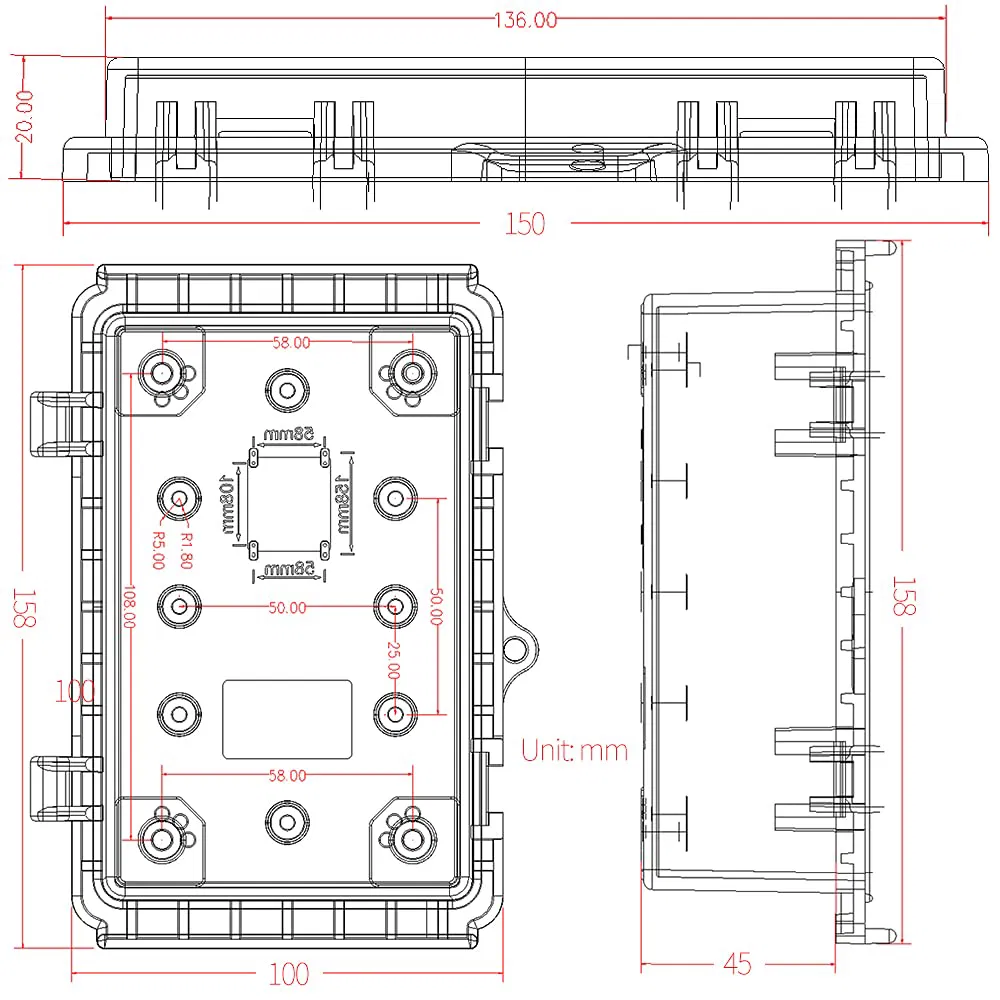

Giá gắn có khoảng cách tâm lỗ là 58 mm x 108 mm, giúp bắt vít dễ dàng và khớp hoàn hảo với các lỗ trên hộp.

🛠 Thiết lập in khuyến nghị

Để in giá gắn này, bạn nên dùng nhựa PETG hoặc tốt nhất là ASA. Cả hai loại vật liệu này đều có độ bền và khả năng chịu thời tiết cực tốt. Đặc biệt, ASA là lựa chọn tối ưu cho nhu cầu ngoài trời nhờ khả năng kháng tia UV, giúp giá gắn giữ vững hình dạng và độ cứng cáp dưới điều kiện thời tiết khắc nghiệt.

🌦 Ứng dụng

Giá gắn này lý tưởng cho các dự án cần cố định hộp vào ống hoặc cột. Nó đặc biệt phù hợp cho các ứng dụng công nghiệp, môi trường ngoài trời hoặc các dự án đòi hỏi giải pháp gắn chắc chắn và tin cậy.

Hộp IP67 với gioăng kín và nắp đậy rất phù hợp để sử dụng ngoài trời, bảo vệ thiết bị khỏi mưa, bụi và thời tiết xấu. Loại hộp này rất phổ biến trong cộng đồng Meshtastic, nhất là khi lắp đặt các node ngoài trời để mở rộng mạng lưới vô tuyến khẩn cấp. Độ bền cao giúp thiết bị hoạt động liên tục, cải thiện vùng phủ sóng mạng tại các khu vực hẻo lánh một cách ổn định.

🧩 Thiết kế và công năng

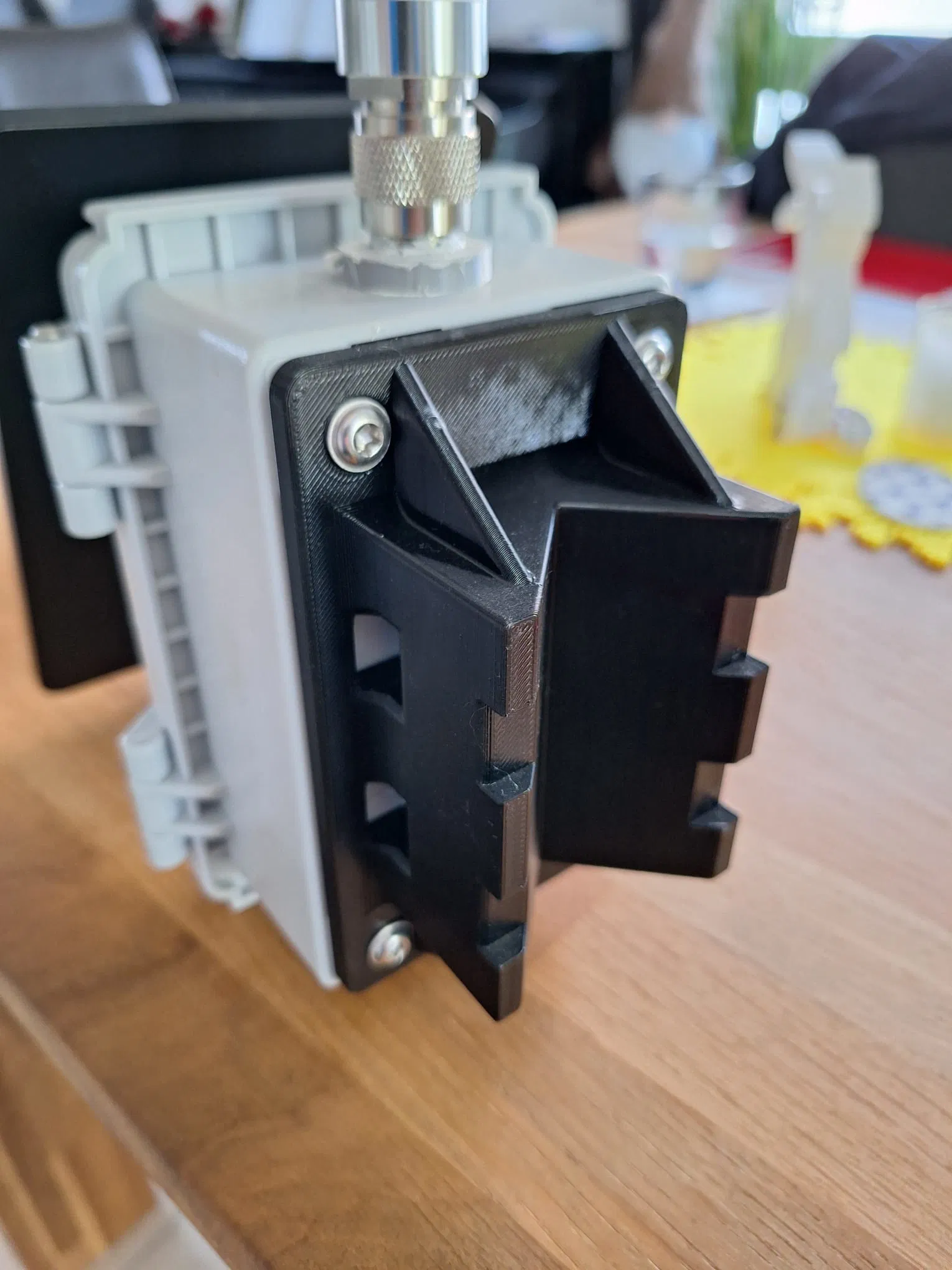

Giá gắn được thiết kế để lắp đặt dễ dàng mà vẫn đảm bảo kết nối chắc chắn, không gây ảnh hưởng đến khả năng chống chịu của hộp.

Thiết kế giúp cố định hộp vững chãi, bảo vệ khỏi các tác động bên ngoài như rung lắc hoặc gió.

Đây là giải pháp hoàn hảo cho mọi dự án cần gắn hộp IP67 lên cột, đặc biệt cho việc mở rộng mạng lưới Meshtastic ở môi trường ngoài trời.

📋 Danh sách vật tư

Bạn sẽ cần những món sau để lắp đặt hoàn chỉnh:

• Vít tự khai thác (self-tapping) M5 12mm đầu phẳng bằng thép không gỉ.

🔗Các mô hình liên quan trong bộ sưu tập của tôi

Bạn hãy tham khảo thêm các mẫu sau:

• Giá gắn tấm pin năng lượng mặt trời cho Meshtastic với góc nghiêng 67° | Printables.com
• Giá gắn Meshtastic Wisblock RAK19003/RAK4631 | Printables.com

📦 Tương thích và ghi nhận

Ngoài ra còn có các tấm gắn tương thích cho các loại hộp chống nước này — tôi khuyên bạn nên xem qua các thiết kế tuyệt vời của @Rinodods: Rinodods | Printables.com

Bộ sưu tập của anh ấy có các giải pháp gắn cột rất đa năng cho loại hộp kích thước lớn hơn. Tôi xin ghi nhận công sức của anh ấy, đặc biệt là về ý tưởng gắn cột, vì thiết kế của tôi dành cho loại hộp này hiện đã được công bố theo giấy phép cho phép remix.

Nếu bạn thích mô hình này, hãy ủng hộ Rinodods nhé.

Cập nhật ngày 19.06.2025:

• Loại bỏ file 3mf (do lỗi xuất file, cần phóng to tỉ lệ 10).
• Thêm file STL sẵn sàng để in.
