Giá đỡ tấm pin Meshtastic nghiêng 67° (Solar panel mount)

📄 Giá đỡ pin năng lượng Meshtastic cho mùa đông – Nghiêng 67°

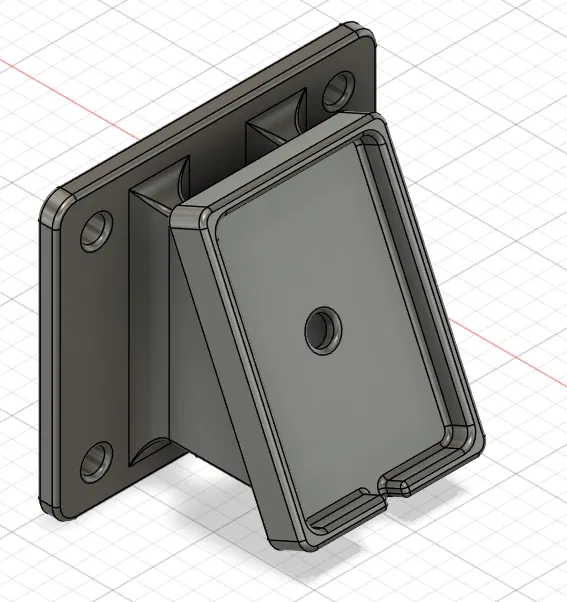

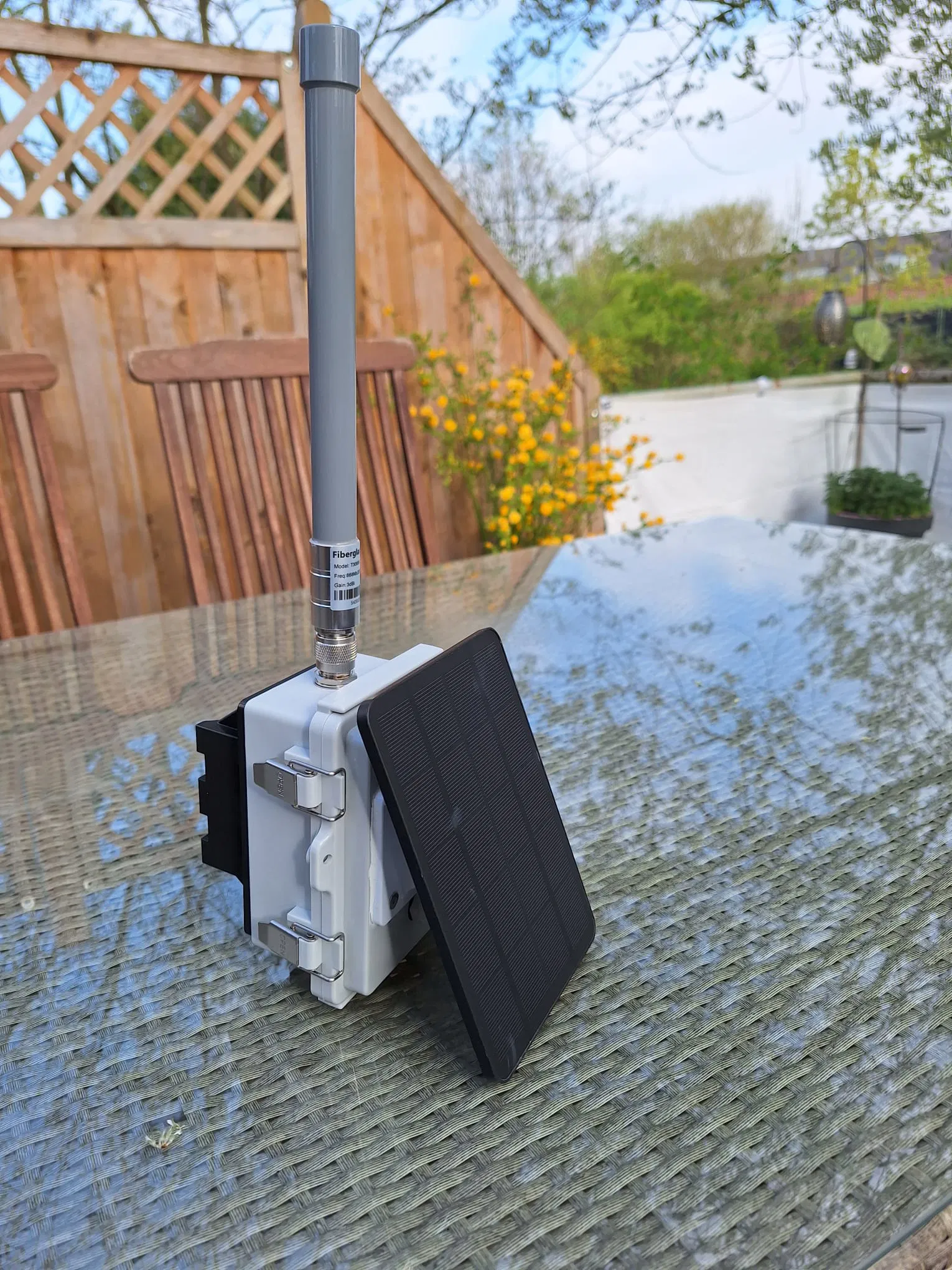

Hiện tại, bộ Meshtastic RAK của mình đang chạy ổn định với tấm pin năng lượng mặt trời 5V 10W và 3 pin Li-ion 18650 — kể cả trong điều kiện thời tiết xấu. Bộ này dùng giá đỡ tấm pin 67° như hình, được thiết kế riêng cho vận hành mùa đông với bù vĩ độ +15°, giúp tối ưu hiệu suất thu năng lượng ngay cả khi mùa ít nắng.

✅ Tấm pin tương thích

Giá đỡ này khớp với tấm pin sau:
🔗 Link AliExpress tới tấm pin

P.S. Mình dùng bản có đầu cắm DC5521

🔧 Chi tiết lắp đặt

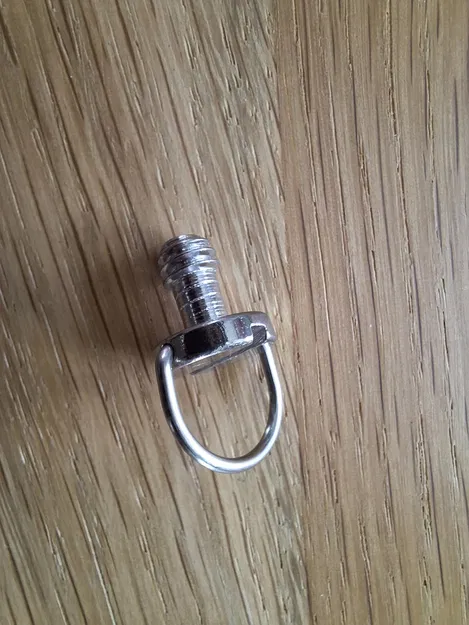

Tấm pin được cố định bằng vít ren chuẩn photo 11 mm (xem ảnh), luồn qua lỗ giữa từ phía sau. Cách này cho ra một kiểu gá đơn giản, chắc chắn và linh hoạt.

• Góc nghiêng: 67°

• Cách gắn: vít ren photo 11 mm (từ phía sau) https://www.amazon.de/dp/B0CTCBDX8S

🛠 Thiết lập in khuyến nghị

• Vật liệu: PETG hoặc ASA (dùng ngoài trời)

• Infill: Tối thiểu 30%

• Supports: Tùy chọn (tùy theo hướng in)

📦 Tương thích hộp case & ghi công

Ngoài ra còn có các tấm gá tương thích cho những loại hộp chống nước kiểu này — mình rất khuyên bạn xem các thiết kế rất hay của @Rinodods: Rinodods | Printables.com

Bộ sưu tập của anh ấy có các base plate thông minh, sẵn sàng để gắn lên cột (pole-mount) cho size hộp lớn hơn kế tiếp.
Xin ghi công đúng cho Rinodods, đặc biệt là ý tưởng pole-mount.
Phiên bản mình đăng cho hộp này (150×100×70 mm) phát triển từ ý tưởng đó và hiện đã phát hành theo license thân thiện cho remix.

Cập nhật:

28.01.2026  file f3d đã được upload
