Ngàm gắn cột cho hộp IP67 / Node Meshtastic - Khoảng cách lỗ 135x85

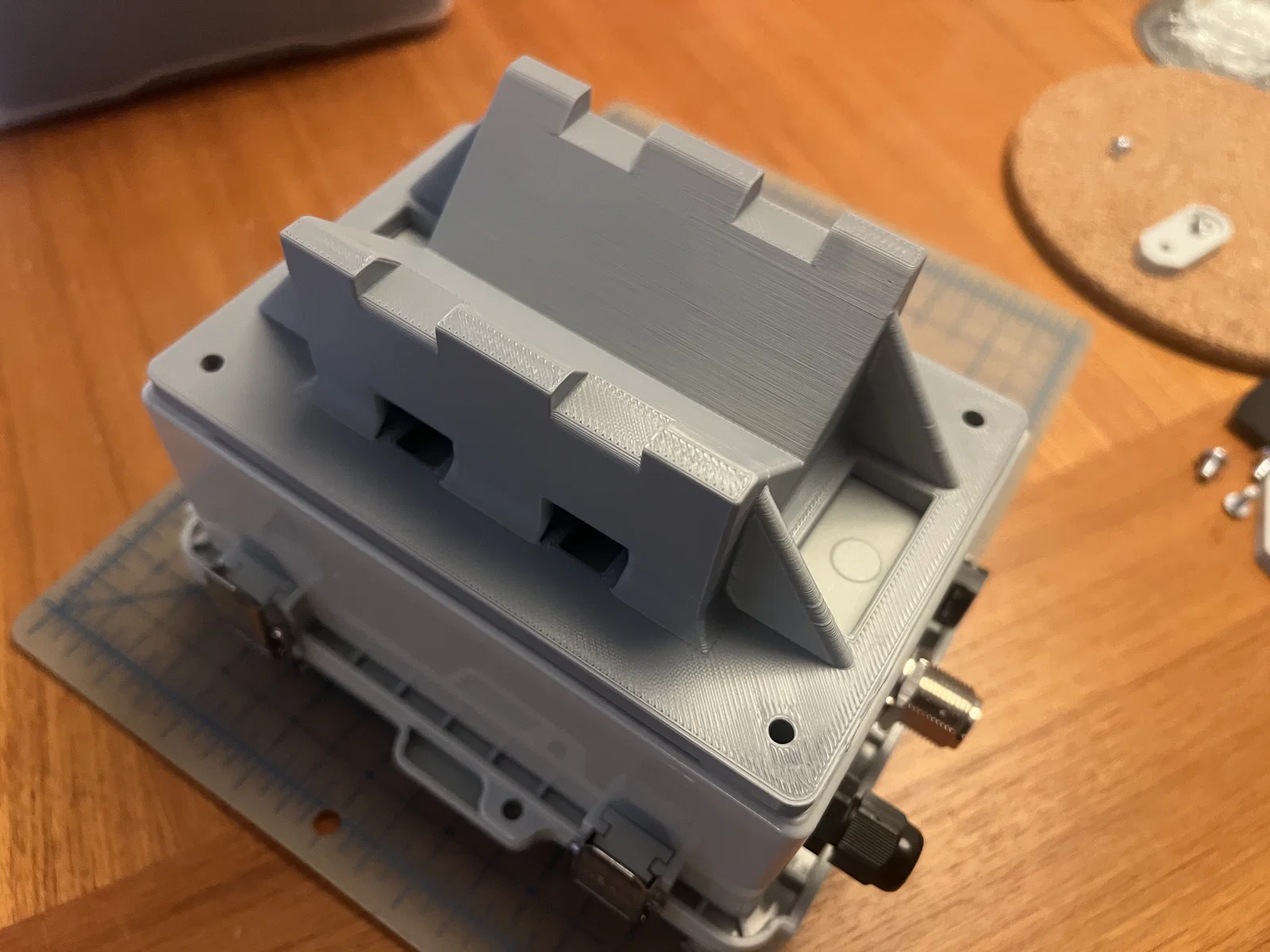

Đây là ngàm gắn hộp kỹ thuật IP67 vào cột, trụ hoặc bất kỳ vật thể nào có hình tròn bằng cách sử dụng đai siết (hose clamp) hoặc dây đai sắt. Mình đã remix lại từ mẫu này của @quantenquark, một thiết kế rất tuyệt vời.

Ứng dụng phổ biến nhất là cho các trạm Meshcore hoặc node Meshtastic, nhưng bạn cũng có thể dùng để gắn bất cứ hộp nào lên cột. Thiết kế này loại bỏ hoàn toàn các miếng nhựa bắt vít lỏng lẻo đi kèm hộp cũng như các khung thép rườm rà, tạo ra một kết nối vững chãi, an toàn hơn và giảm thiểu cản gió.

Ngàm này được thiết kế riêng cho hộp kích thước 170x120x90 này, nhưng sẽ vừa với bất kỳ hộp nào có thông số lỗ như sau:

• Khoảng cách lỗ: 135mm x 85mm
• Kích thước tổng tấm đệm gắn hộp: 156mm x 106mm, dày 6mm.
• Đường kính lỗ: 5mm

>>> Linh kiện cần thiết & Lắp ráp <<<

• x4 - Vít tự ren M5 đầu phẳng, giống loại đi kèm hộp, nhưng phải dài hơn 6mm.
• x4-8 - Long đền phù hợp với vít. Bạn có thể chèn long đền giữa tấm nhựa và hộp, hoặc dưới đầu vít, tùy ý bạn.
• x2 Đai siết (hose clamp), độ rộng tối đa 16mm. Độ dài tùy thuộc vào cột bạn định gắn.

Cẩn thận với chiều dài vít. Bạn chắc chắn không muốn vít đâm thủng hoặc làm nứt vỏ hộp đâu. Nếu không tìm được ốc có độ dài chuẩn, hãy dùng thêm long đền hoặc cắt bớt vít nhé.

Mình khuyên bạn nên bôi thêm một ít keo silicone chống nước giữa tấm ngàm và hộp để tăng độ chắc chắn.

>>> In ấn <<<

Hãy sử dụng vật liệu chịu nhiệt và chịu thời tiết tốt như ASA, ABS, nylon... Nếu máy in của bạn hỗ trợ các loại nhựa pha sợi (fiber reinforced) thì càng tốt.

Mình in bằng ASA thấy tấm đế hơi bị cong vênh nhẹ, dùng ASA-CF chắc sẽ giữ form tốt hơn. Tùy vào độ ổn định của máy in, bạn có thể cần chỉnh scale +/- 1%.

• 6 lớp thành (perimeters), 6 lớp đáy và mặt trên. Riêng phần "chữ V" để kẹp cột, mình dùng height range modifier để tăng lên 7 lớp thành.
• Độ đặc (infill): 50% kiểu gyroid.
• Có vẻ hơi quá tay? Có thể, nhưng hãy nhớ là bạn đang siết chặt cả cái ngàm và hộp sẽ phải chống chọi với gió bão trên cao. Mình thà làm cho ngàm cứng cáp còn hơn phải lo lắng về việc nó bị bung ra.

Mình có đính kèm file 3mf, stl và cả file Fusion gốc trong trường hợp bạn muốn tùy chỉnh kích thước.

Chúc các bạn vui vẻ với dự án mesh!
