Squeeze Fan - Quạt Bóp Cầm Tay Nhỏ Gọn

Nếu bánh răng bị kẹt, có thể do hiện tượng stringing hoặc vị trí seam (bạn nên để chế độ random seam để có kết quả tốt nhất), vì nó tạo ra gờ khiến máy bị kẹt.
Để máy vận hành mượt mà hơn, hãy xử lý hậu kỳ như chà nhám các trục và bôi trơn nếu cần thiết.

Giới thiệu

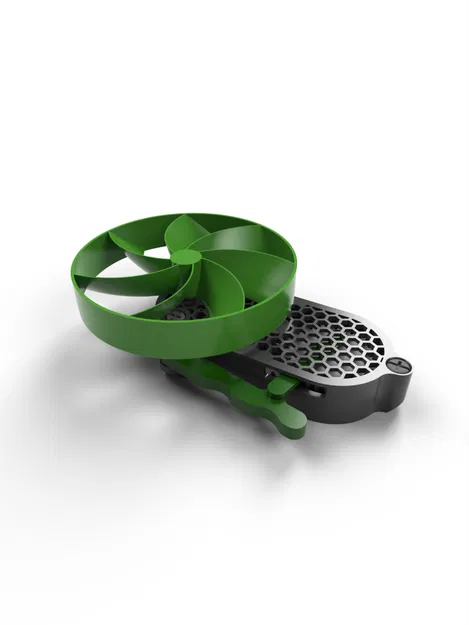

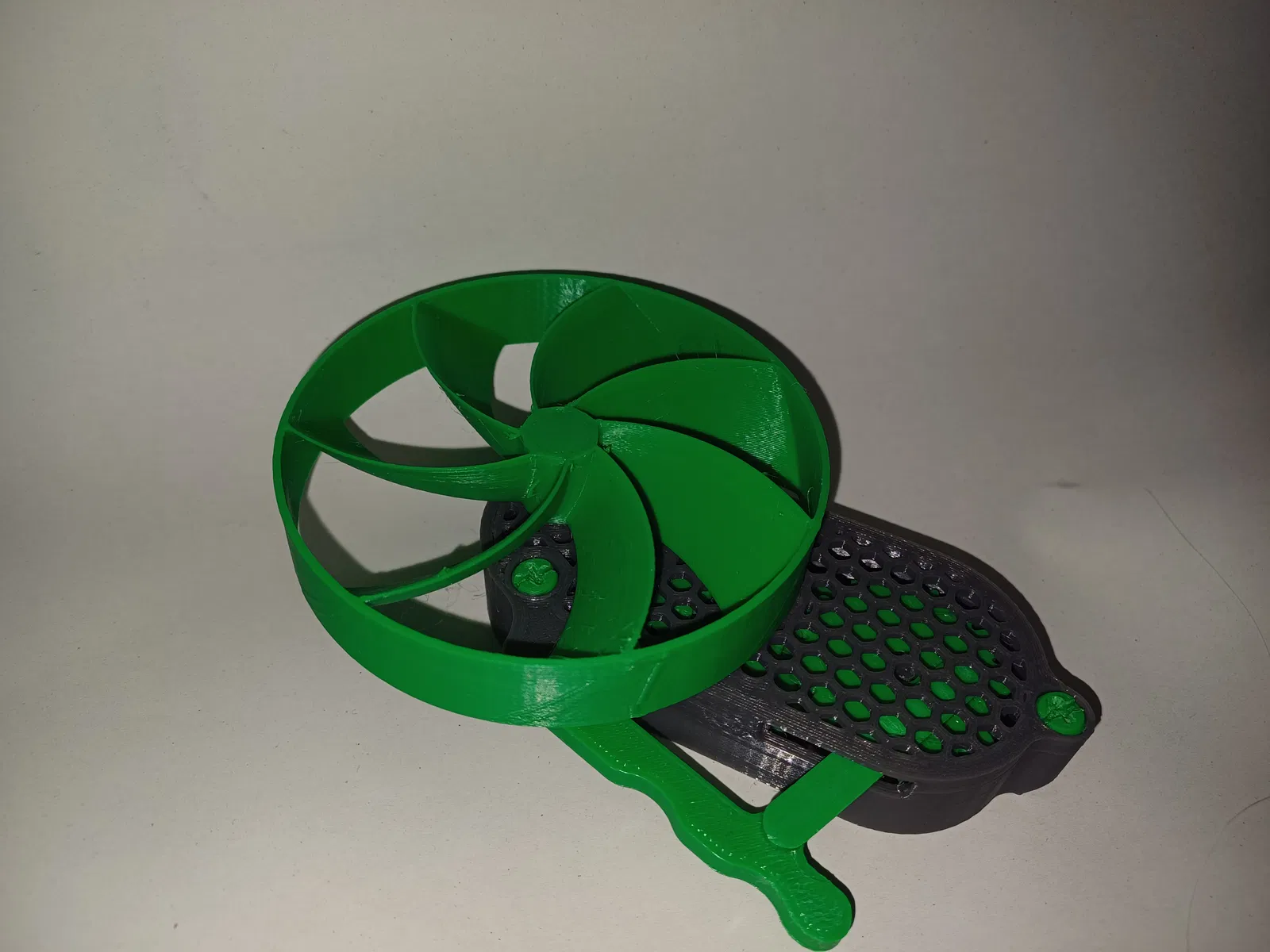

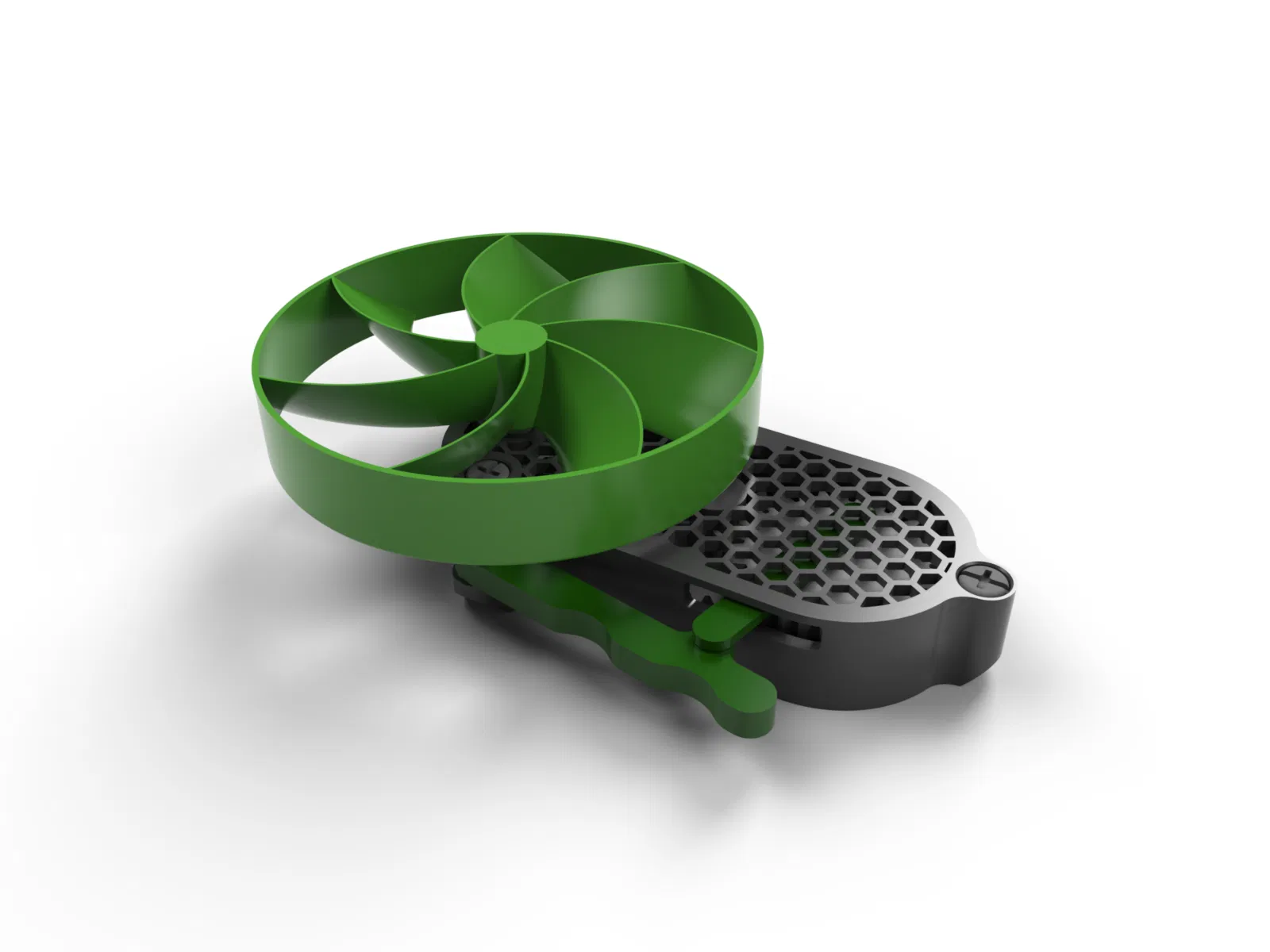

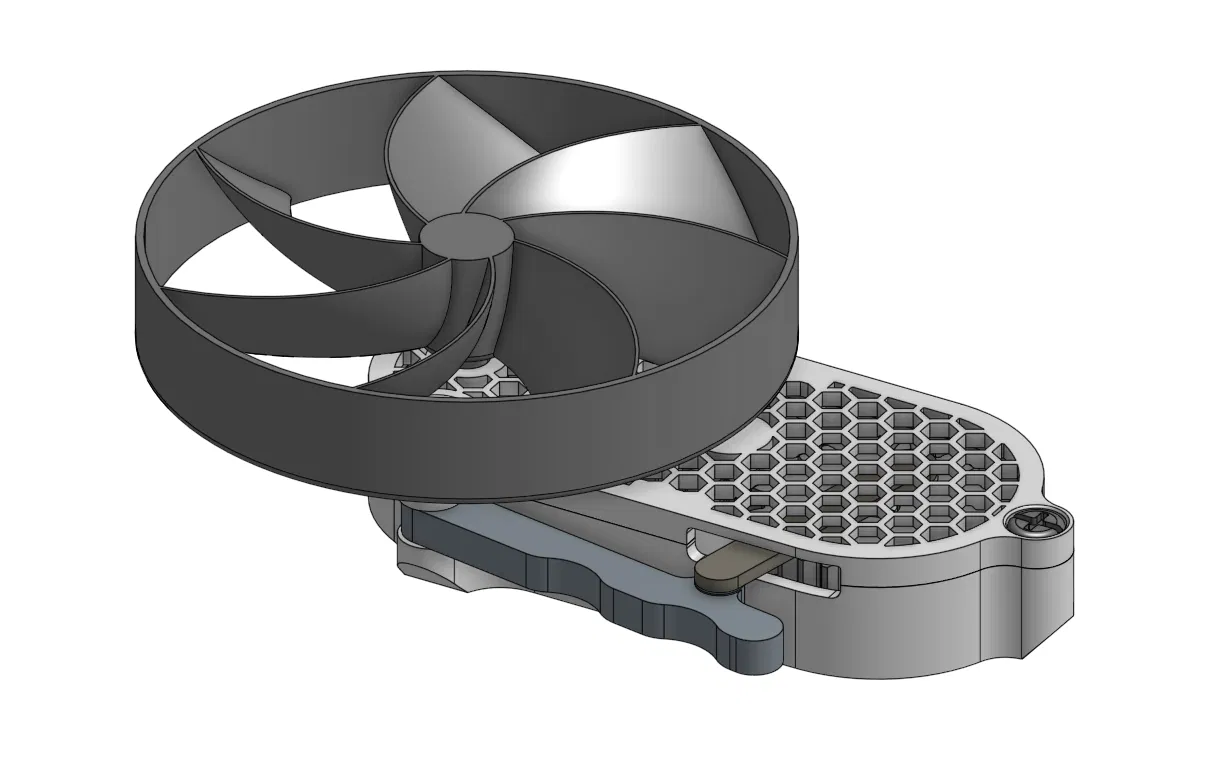

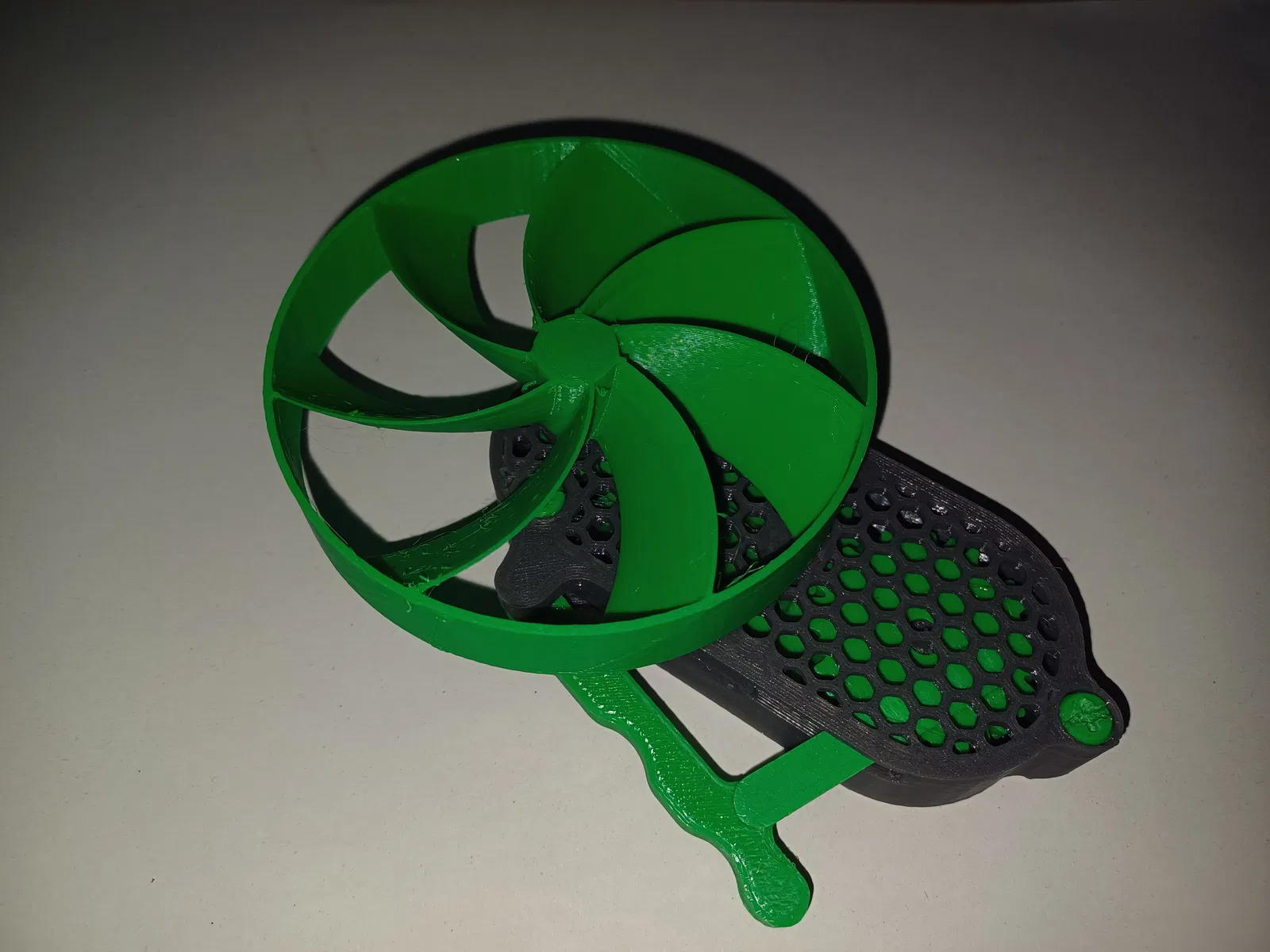

Đây là chiếc quạt cầm tay in 3D hoàn toàn được vận hành bằng cơ chế quay tay. Bằng cách bóp tay cầm liên tục, thanh truyền sẽ chuyển đổi chuyển động tịnh tiến thành chuyển động quay, làm cánh quạt phía trước xoay. Cánh quạt được gắn chắc chắn vào trục bằng khớp khóa kết hợp với đầu bi (ball snap fit). Sản phẩm có hai loại cánh là thuận chiều kim đồng hồ (CW) và ngược chiều kim đồng hồ (CCW) (mình khuyên nên in loại CW).

Mọi thứ đều được in 3D

Mô hình được chia thành các bộ phận riêng lẻ, tối ưu để in dễ dàng với lượng support tối thiểu. Tất cả các linh kiện được thiết kế để lắp ráp dạng snap-fit, press-fit hoặc bắt vít; keo dán chỉ là tùy chọn nếu bạn muốn tăng độ chắc chắn. Mọi kiểu kết nối—dù là snap-fit, press-fit hay bắt vít—đều được ghi chú rõ ràng trong phần Hướng dẫn lắp ráp.

Thông số in và chất liệu khuyến nghị:

Chất liệu: PETG, ABS (có thể dùng PLA nhưng mình không khuyến khích).

Infill và số lớp tường (wall count):

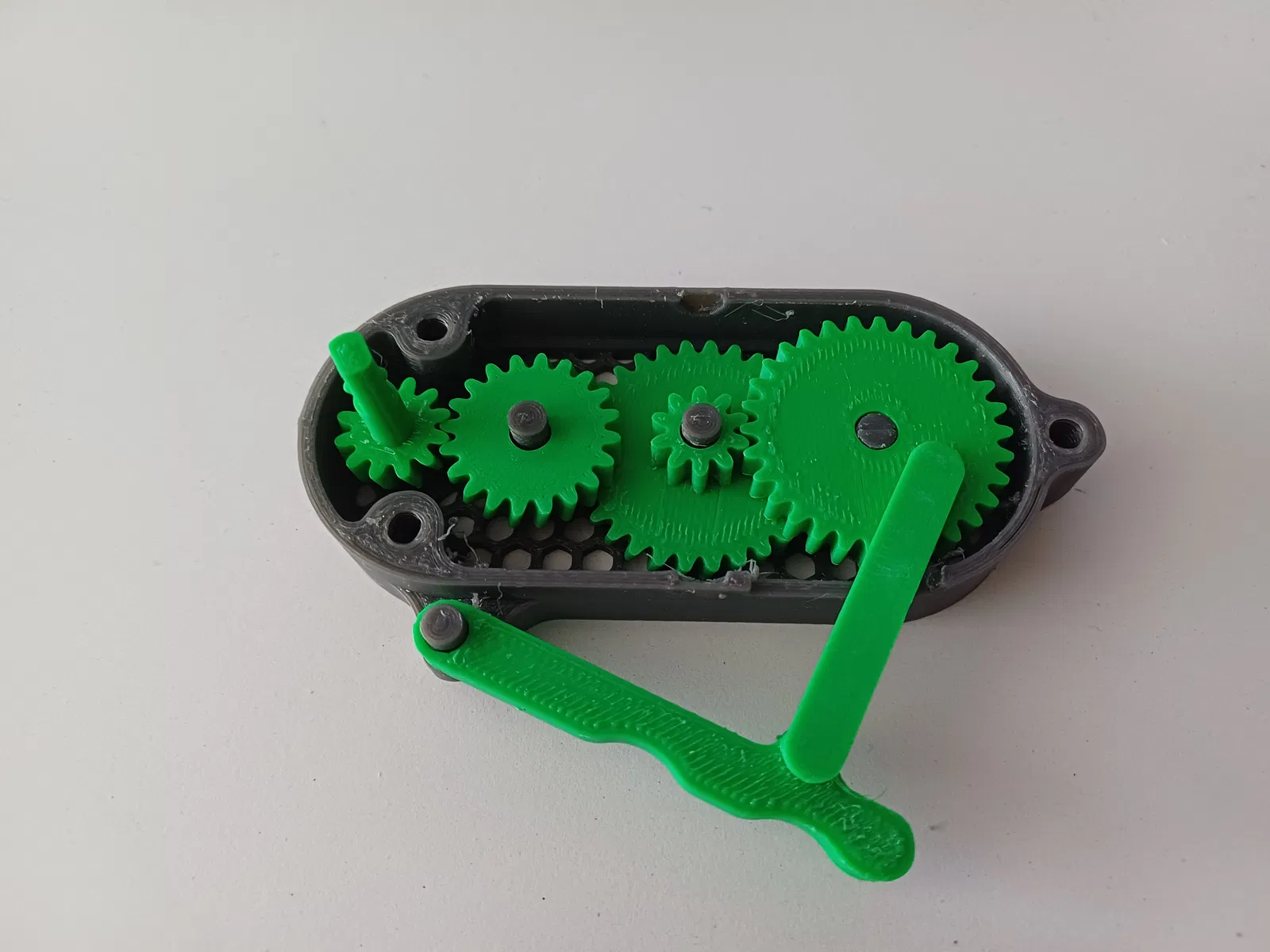

• Bánh răng: 20-30% infill, 2 tường (bánh răng số 4 cần support).

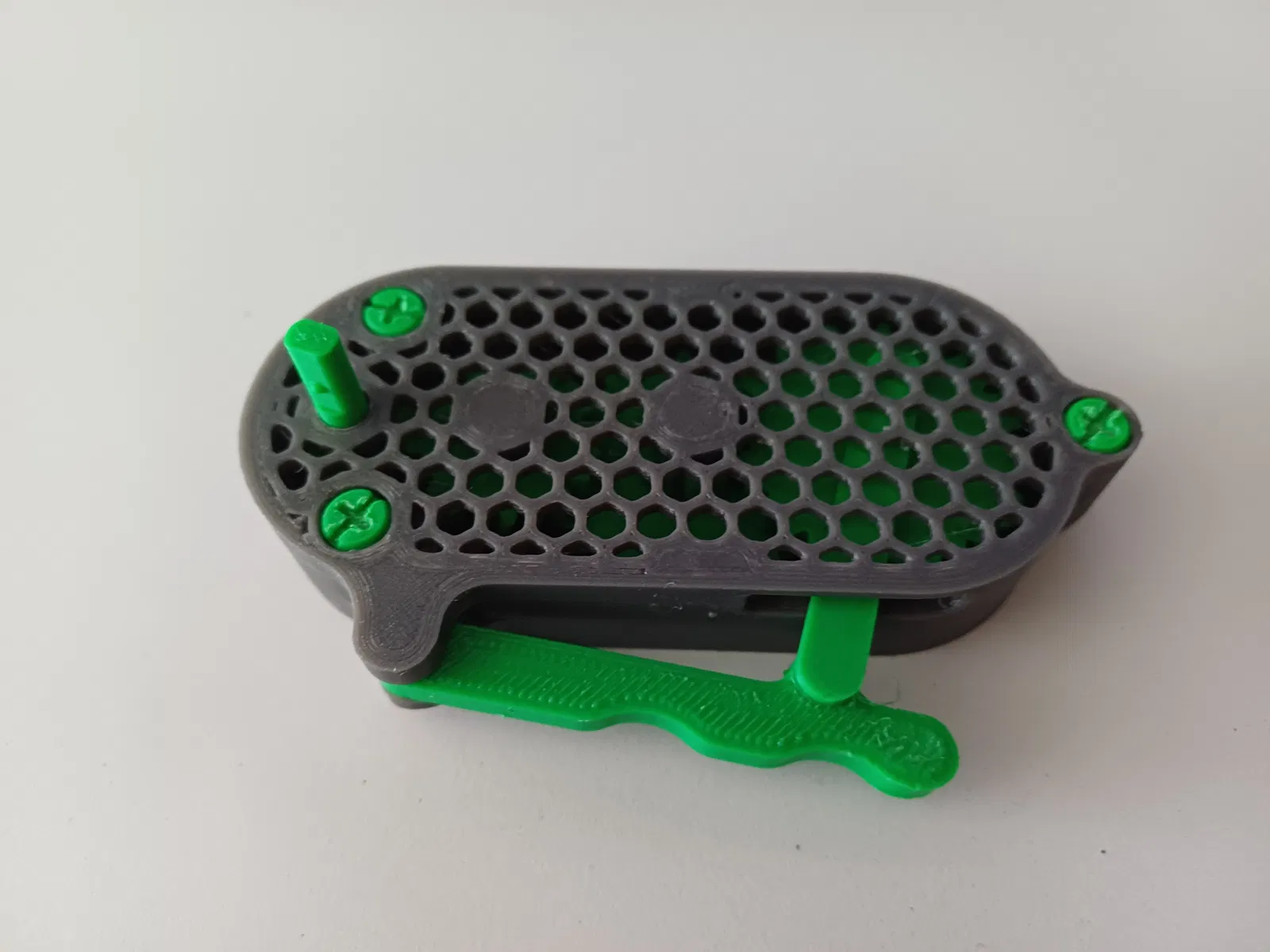

• Vỏ máy: 30-40% infill, 2-4 tường (mình in 4 tường là tốt nhất). Phần vỏ trên cần support ở khoang bắt vít.
• Trục Press Fit: 100% infill.
• Cánh quạt: 100% infill, bật Support (cũng có thể in không cần support).
• Các bộ phận khác: 20-30% infill.
• Sử dụng random seam để có kết quả tốt nhất trên các trục.

Chiều cao lớp in (Layer height): 0.2 mm

Bôi trơn: Mình khuyên nên bôi trơn bánh răng và trục để quạt chạy êm hơn, mượt hơn và bền hơn. Bạn có thể dùng vaseline, dầu silicon,... (dù mình đã thử không bôi trơn thì nó vẫn chạy được).

Hướng in được tối ưu hóa để hạn chế xử lý hậu kỳ.

Nguyên lý hoạt động:

Hướng dẫn lắp ráp:

• Làm theo hướng dẫn sau để lắp ráp:
