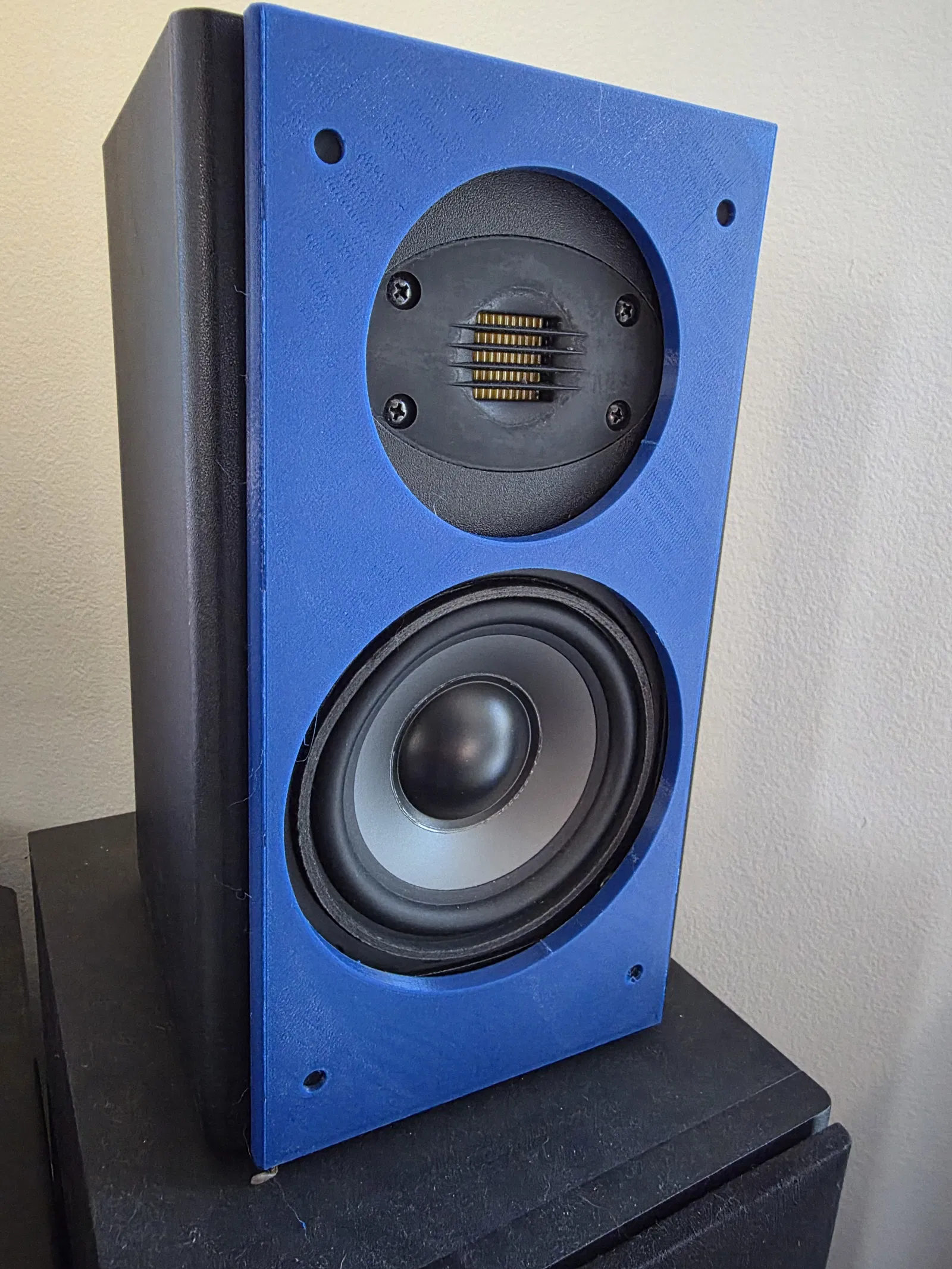

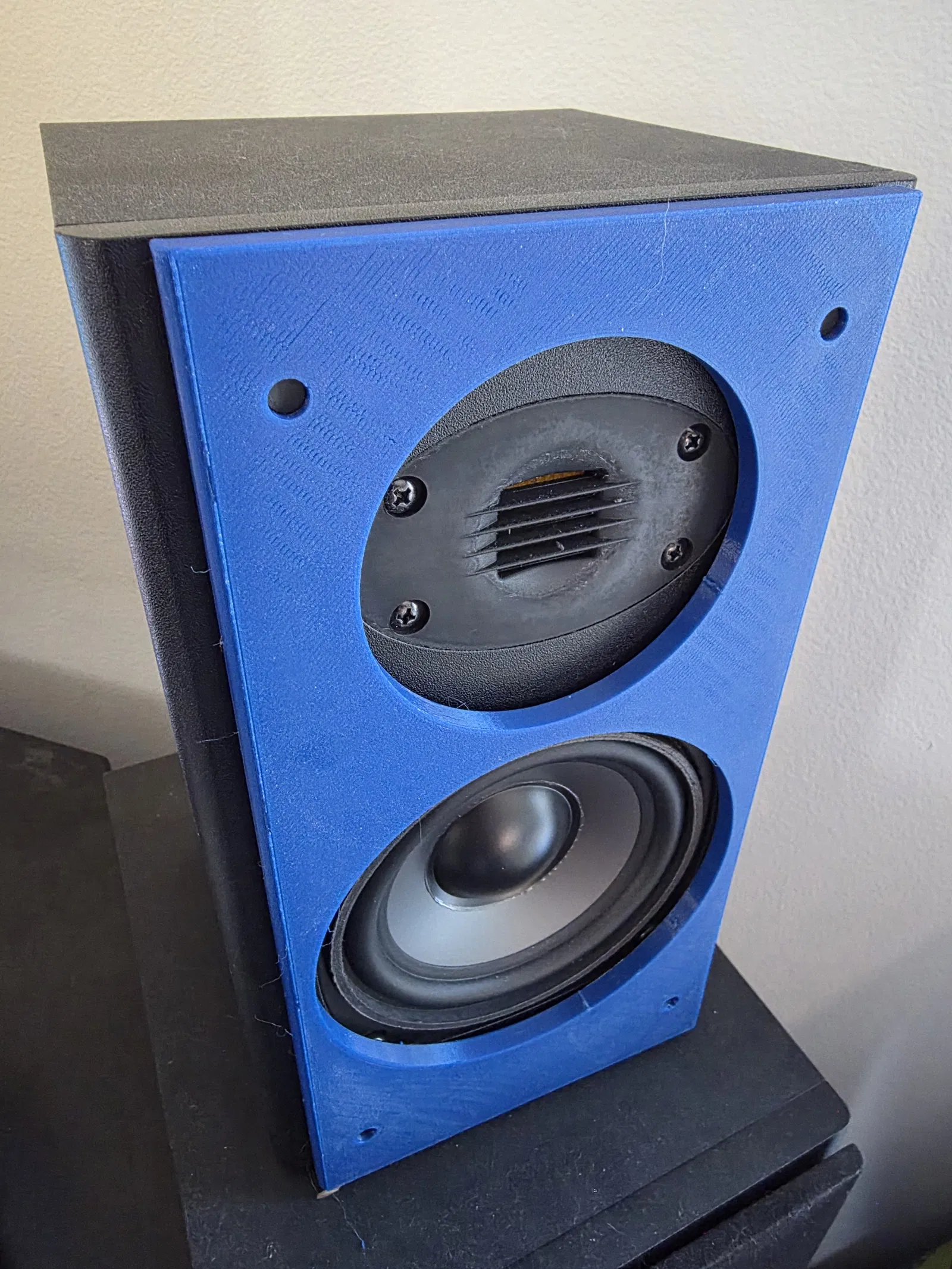

Các dòng loa B452 cực kỳ phổ biến của Dayton Audio hiện không còn bán lưới che loa thay thế nữa. Lưới che zin của loa được làm từ tấm MDF dày 6mm, và gần đây mình bị gãy mất một cái ngay điểm mỏng nhất.

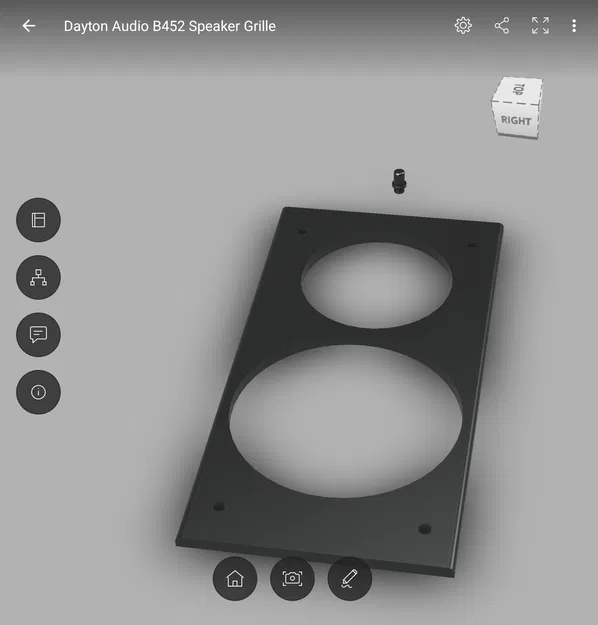

Mình đã tháo cái lưới còn nguyên trên loa kia ra và vẽ lại trên Fusion dựa trên linh kiện gốc để in ra lưới thay thế, kèm theo đó là các chốt nhựa để gắn vào vòng đệm cao su trên thùng loa.
Các chốt tiêu chuẩn vừa khít với loa của mình, nhưng do sai số sản xuất của những chiếc loa giá 45 đô này có thể khiến vị trí lỗ trên thùng loa bị lệch đôi chút, nên mình có đính kèm thêm mẫu chốt lệch tâm để anh em có thể xoay chốt cho khớp hoàn hảo.
Mình đã thử in ở mật độ 100% infill cho bản mẫu đầu tiên, còn bản cuối cùng thì mình in với thông số 15% rectilinear infill trên profile 0.20mm Structural. Mình in chốt bằng máy in SLA nhưng in bằng FDM vẫn ổn nhé.

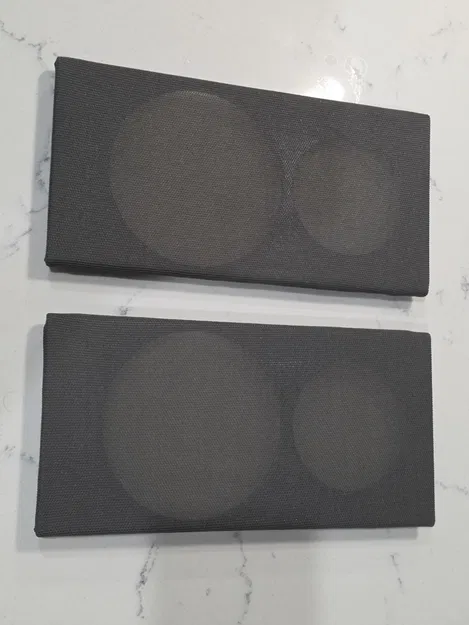

Sau khi in xong, mình dùng keo dán tiếp xúc (contact cement) mua ở cửa hàng tiện lợi gần nhà để dán viền vải lưới loa mà mình có sẵn.

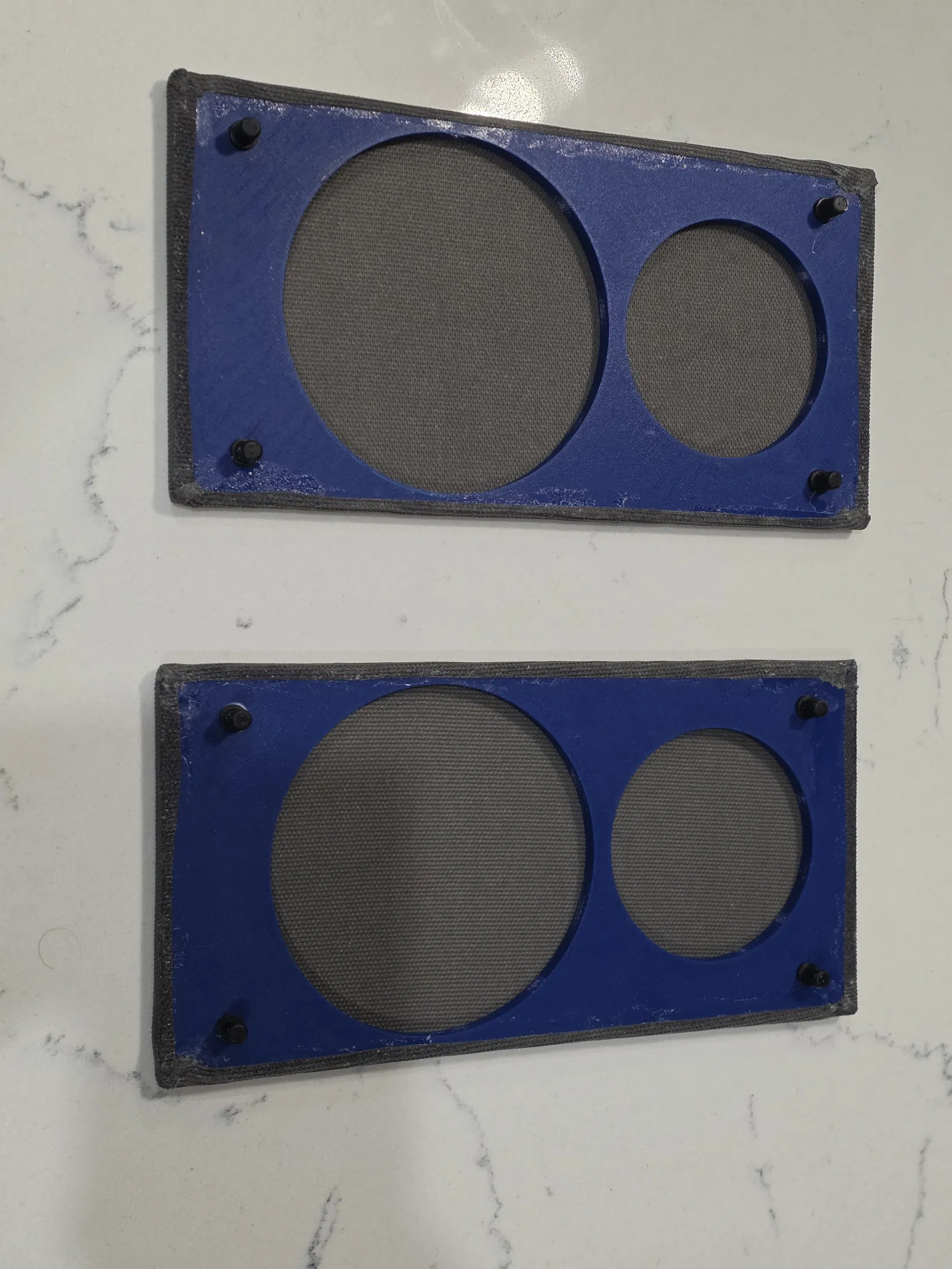

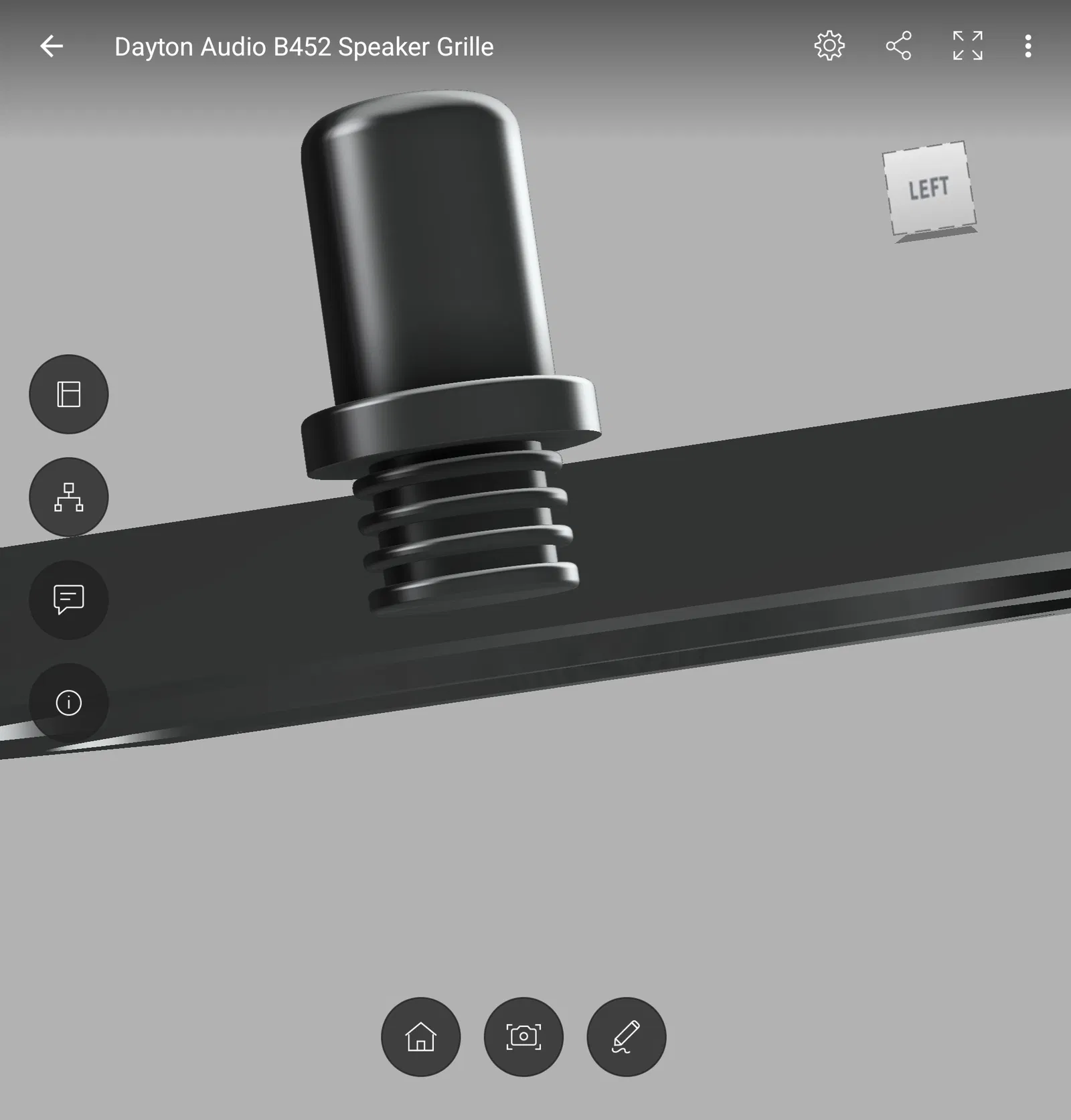

Đầu có khía của chốt sẽ cắm vào lưới in, còn đầu trơn là phần cắm vào thùng loa.
Hướng dẫn sử dụng sản phẩm gốc:
B452-AIR User Manual.indd
B452 User Manual.indd
