Tay cầm thay thế cho loa active KB-215A (và các dòng tương tự)

Mô tả

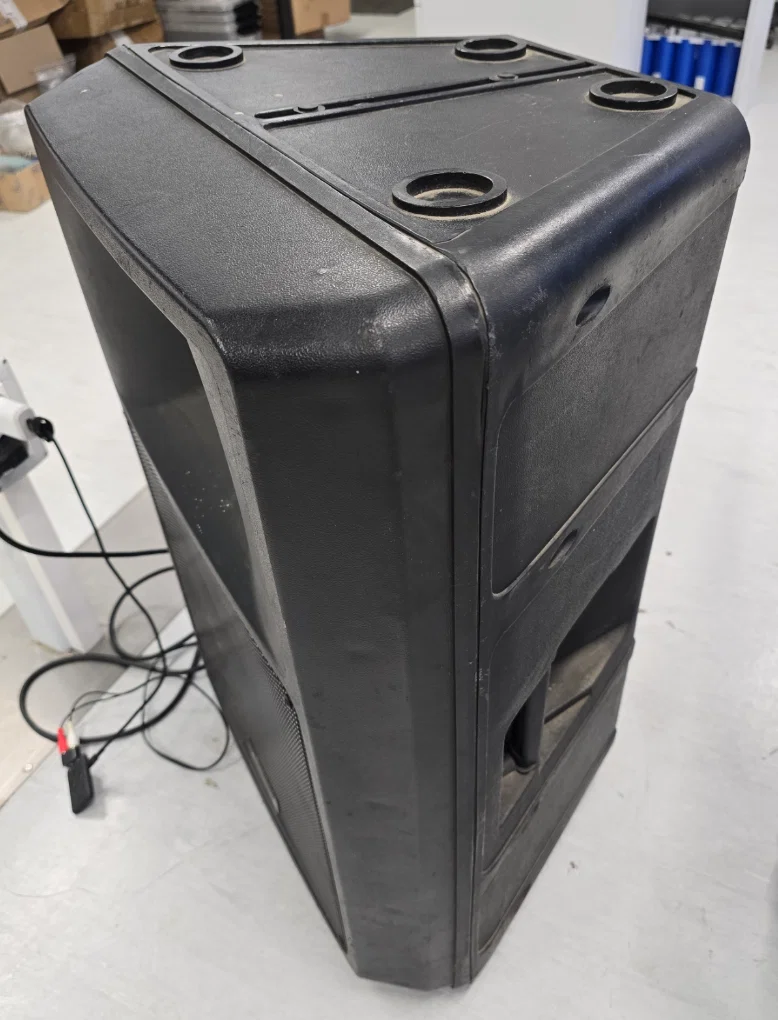

Đây là tay cầm thay thế cho dòng loa KB-215A "Active Speaker-System" (180 W RMS / 360 W max, bass 15" + họng kèn 1.75", kích thước 740 × 555 × 400 mm, thùng loa nặng khoảng 30 kg). Mẫu này cũng lắp vừa cho các loại loa cùng series hoặc các dòng thùng loa có thiết kế lỗ bắt vít bên hông tương tự. Tay cầm được đặt vừa khít vào hốc lõm trên thùng loa và cố định bằng một ốc vít âm đầu ở mỗi bên, y hệt như linh kiện gốc; bạn có thể tận dụng lại ốc vít OEM đi kèm theo loa.

Phần tay nắm dài 158.5 mm với mặt phẳng lắp đặt và kiểu dáng hình chữ "D" bo tròn giúp cầm nắm thoải mái. Tiết diện tay cầm rộng khoảng 28.2 mm và sâu 26.5 mm. Khoảng cách giữa hai tâm lỗ bắt vít là 137.5 mm, đường kính lỗ vít khoảng 3.4–3.8 mm (phù hợp vít cỡ M4), mỗi lỗ có một phần âm đầu (counterbore) Ø9.8 mm để đầu vít nằm chìm xuống. Trước khi in, bạn nhớ đo lại khoảng cách lỗ vít trên thùng loa của mình xem có khớp với 138.5 mm không, vì các dòng loa "cùng series" đôi khi vẫn có sai số nhỏ. Nếu cần kích thước khác, bạn có thể scale toàn bộ mô hình nhưng nhớ kiểm tra lại khoảng cách sau khi chỉnh.

Cài đặt in ấn

• Chất liệu: Khuyên dùng PETG hoặc ABS/ASA (bền và chịu nhiệt tốt). Chỉ nên dùng PLA để in thử nghiệm trong nhà — với tải trọng 30 kg liên tục, PLA có thể bị biến dạng và gãy.
• Độ dày lớp in (Layer height): 0.20 mm.
• Infill: 20–40% (kiểu gyroid hoặc cubic).
• Vách/Tường (Walls/perimeters): 4 lớp trở lên — đây là yếu tố quan trọng nhất quyết định độ chắc chắn.
• Lớp trên/dưới (Top/bottom layers): 5 lớp trở lên.
• Hướng đặt trên bàn in: Đặt nằm phẳng, trục 158 mm nằm ngang trên bàn in với mặt phẳng lắp đặt úp xuống. Cách này giúp bám bàn tốt nhất và ổn định khi in.
• Supports: Bắt buộc. Bật hỗ trợ khi in (phần lỗ vít âm đầu và phần cong của tay cầm cần hỗ trợ khi in phẳng). Gỡ support cẩn thận sau khi in xong.
• Độ bám bàn: Khuyên dùng thêm brim từ 5–8 mm.
• Số lượng: 1 cái cho mỗi vị trí (in 2 cái nếu bạn muốn thay cho cả hai bên).

Lắp ráp / Hướng dẫn sử dụng

1. In tay cầm và tháo bỏ tay cầm cũ/hỏng, giữ lại ốc vít gốc.
2. Kiểm tra lại khoảng cách tâm lỗ trên thùng loa xem có trùng khớp không.

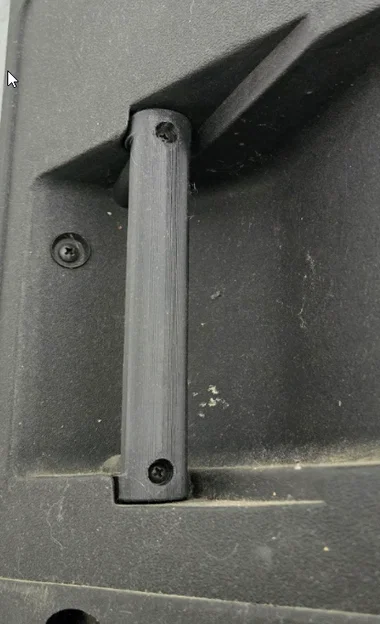

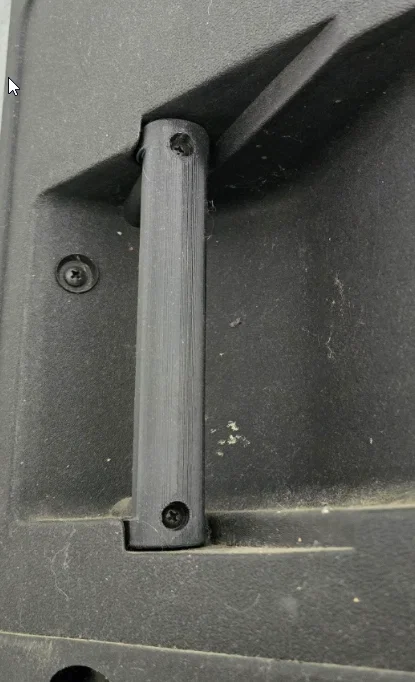

3. Đặt tay cầm vào hốc lõm với mặt phẳng áp sát vào thùng loa.
4. Vặn hai ốc vít gốc xuyên qua lỗ âm đầu vào các vị trí ốc có sẵn trên thùng — chỉ cần vặn vừa đủ chặt, tránh siết quá mạnh làm hỏng ren nhựa bên trong.
5. Kéo thử mạnh tay trước khi nhấc loa lên và nhớ kiểm tra ốc vít định kỳ.

Nếu bị mất ốc cũ, hãy dùng vít tự khoan (self-tapping) hoặc vít gỗ cỡ M4 có chiều dài tương đương ốc gốc. Việc lắp ráp hoàn toàn mang tính cơ học, không cần dùng keo. Đây là linh kiện chịu lực, vì vậy hãy in thật chắc chắn và kiểm tra tải trọng cẩn thận trước khi tin tưởng sử dụng để nâng một chiếc loa nặng.
