Khớp Nối Ball Joint Cho Giá Đỡ Raspberry Pi Camera
Remix từ Giá đỡ camera Raspberry Pi khớp nối cho Prusa MK3 và MK2 Tác giả Sneaks
- Lượt tải
- 11
- Lượt thích
- 5
- Lượt coi
- 100
- Bản remix
- 0
- Bình luận
- 0
File 5 23,7 MB
- mflink-ball-joint_1773448611.3mf3MF · 4,8 MB
- mlink-ball-joint_1773448612.stlSTL · 5,8 MB
- flink-ball-joint_1_1773448613.stlSTL · 6,2 MB
- flink-ball-joint_2_1773448614.stlSTL · 2,3 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #248150
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

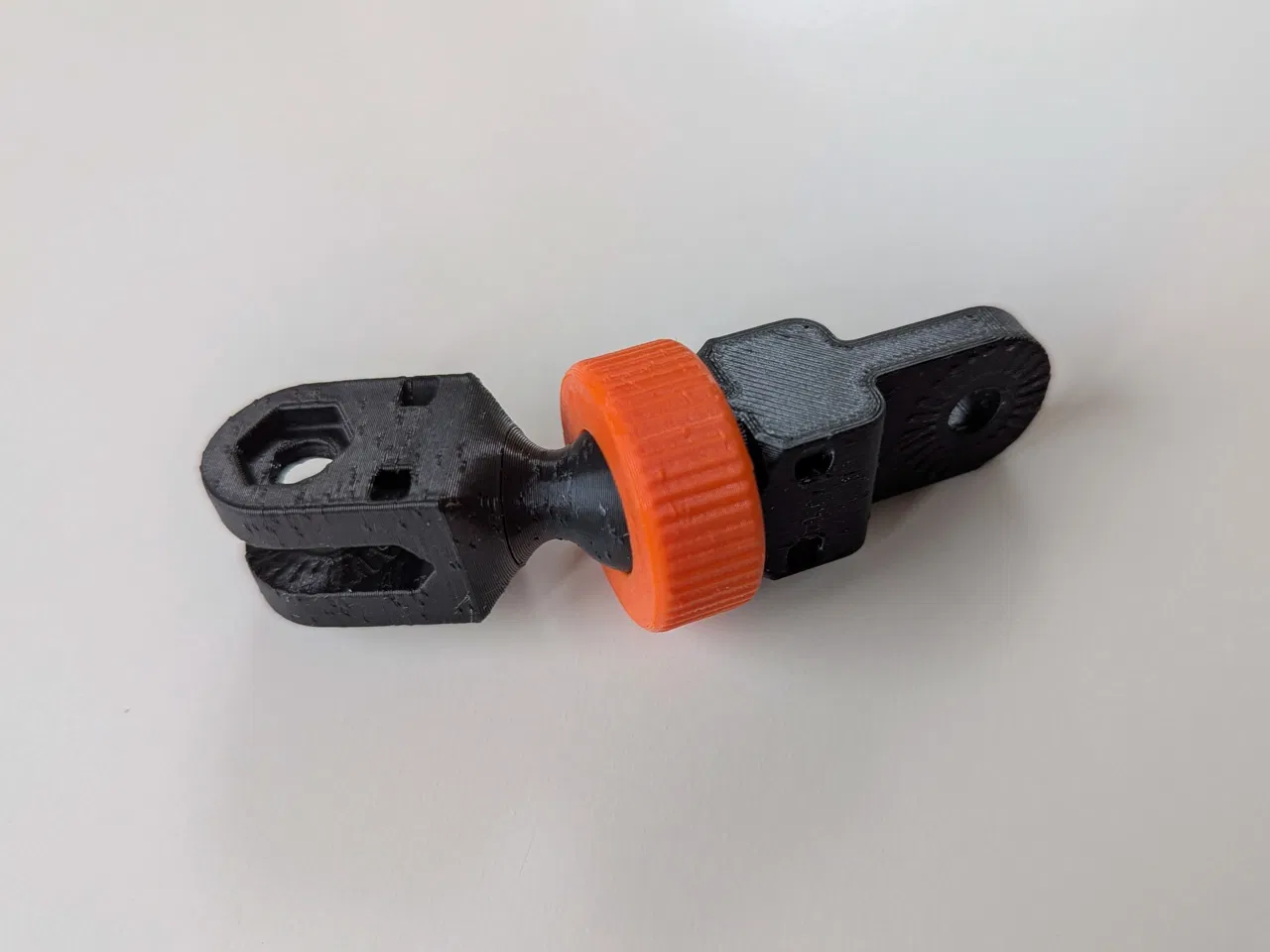

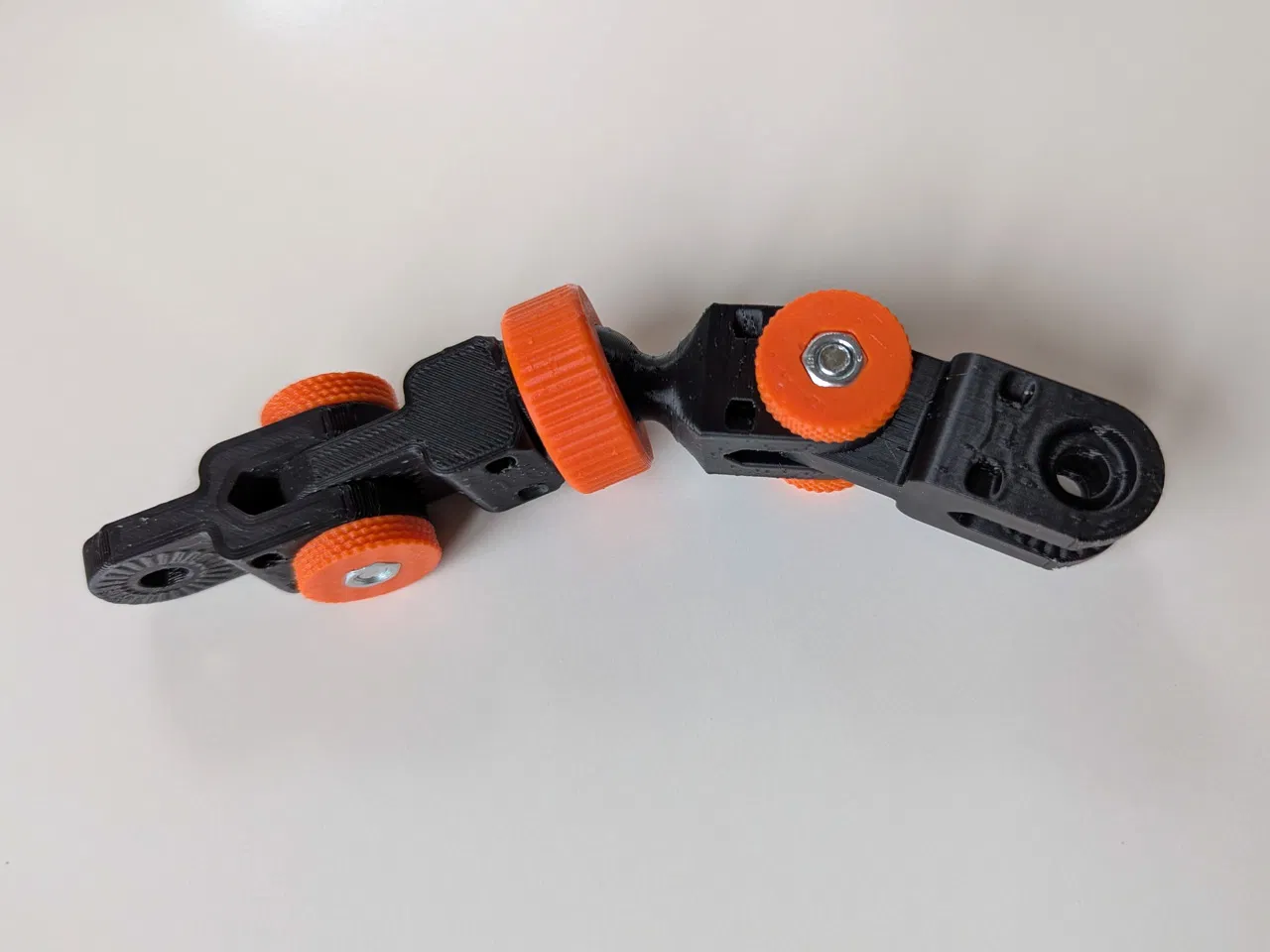

Nếu bạn từng gặp khó khăn khi chỉnh góc quay camera sao cho "chuẩn" bằng các loại bản lề thông thường, thì khớp nối ball joint này chính là giải pháp dành cho bạn. Nó mang lại sự linh hoạt tuyệt vời, cho phép bạn xoay và nghiêng camera một cách độc lập so với các khớp chính của tay đỡ.
Hướng dẫn lắp ráp (Đọc kỹ nhé!):
-

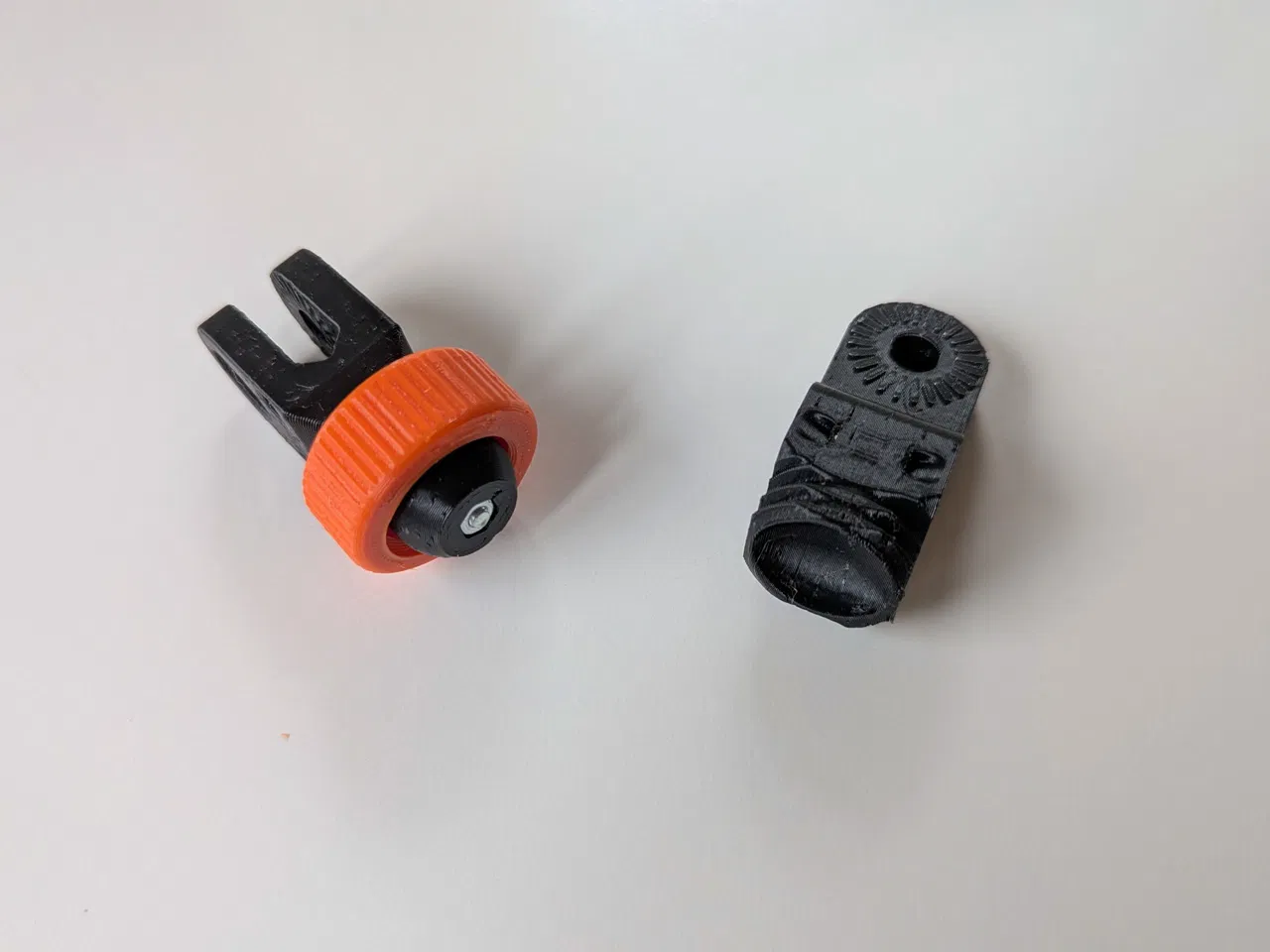

Lồng vòng khóa trước: Luồn vòng khóa ren vào cánh tay nối trước khi lắp quả cầu vào.
-
Kết nối các bộ phận: Đưa quả cầu vào phần đầu khớp của tay nối.
-
Lõi kim loại: Luồn một con ốc lục giác M3 x 25mm xuyên qua quả cầu và vào trong khớp nối. Cố định bằng đai ốc M3. Phần linh kiện này chính là thứ tạo nên độ cứng cáp cho phần cổ nối.
-
Dán keo (tùy chọn): Để tạo độ liên kết chắc chắn "như đá", bạn có thể nhỏ một ít keo dán sắt (CA glue) vào giữa quả cầu và bề mặt tiếp xúc của khớp trước khi siết ốc.
Thiết lập in:
- Hướng đặt: Hãy sử dụng bố cục 3mf đã được cung cấp. Quả cầu được in riêng biệt để việc in ấn dễ dàng hơn.
Thông số in
- Định dạng
- 3mfstl
- Số file mô hình
- 5
- Tổng dung lượng
- 23,7 MB
- File lớn nhất
- 6,2 MB
