Giá đỡ kệ rack 10-inch gắn phía sau

Tác giả idcrook_995198

Lượt tải: 322
Lượt thích: 46
Lượt coi: 1.213
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 301,3 KB· 301,3 KB

File 4 301,3 KB

rack-mount-holder_1773438095.fcstdFCSTD · 39,2 KB
left-ear_1773438096.stlSTL · 130 KB
muckup_1773438097.scadSCAD · 2,2 KB
right-ear_1773438098.stlSTL · 130 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #247930
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 14/03/2026
Giấy phép: CC BY — Ghi công
Thẻ: 10inchrack
10inchrackmount
10inchhomelab
rackmate
deskpirackmate

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Mình đã in một vài kệ rack 10-inch hơi lớn bằng nhựa PLA. Mình đã tùy chỉnh lại các bộ giá đỡ (bracket) này để giúp chống lại tình trạng bị võng do đòn bẩy cho một trong những thiết bị switch mạng có kèm theo cục nguồn PSU đặt trên kệ 10-inch, nhưng bạn cũng có thể dễ dàng điều chỉnh cho các thiết bị khác.

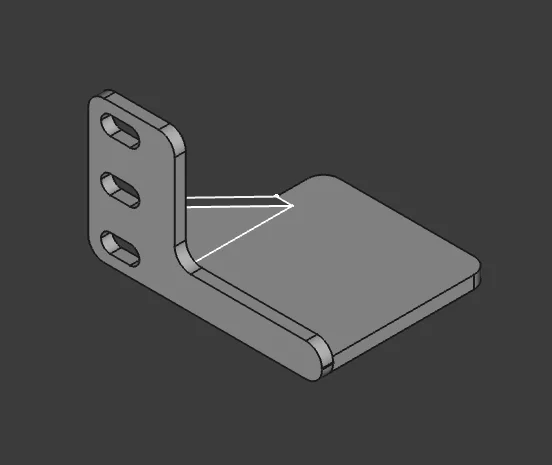

10inch_rackmount_backside_brace

Kích thước

Phần "kệ" đỡ nhô ra 52 mm vào phía bên trong tủ rack tính từ mép sau của thanh ray, và khoảng 52 mm dọc theo mặt trước tính từ mép trong của thanh ray rack.

Khoảng cách từ thanh ray rack trước đến thanh ray rack sau là 200 mm theo bản vẽ thiết kế.

Các thay đổi

Mình bắt đầu với tài liệu FreeCAD Rack mount holder.fcstd từ . Đã import vào FreeCAD 1.0.1 trên macOS.

mở rộng phần "Holder" và tấm mặt thêm 12 mm theo cả hai hướng X và Y (vào bên trong của thiết bị rack).
hạ thấp thành phần "Holder" cho bằng phẳng với đáy.
- mở rộng thanh giằng để khớp với "Holder" ở vị trí mới.
