Giá đỡ kệ rack 10-inch gắn phía sau
Mình thiết kế bộ giá đỡ này để gia cố cho các kệ rack 10-inch in bằng PLA, giúp chống võng khi đặt các thiết bị nặng như switch mạng kèm nguồn PSU. Bạn có thể dễ dàng tùy chỉnh để sử dụng cho các thiết bị khác trong hệ thống tủ rack của mình.
Mô tả
Mình đã in một vài kệ rack 10-inch hơi lớn bằng nhựa PLA. Mình đã tùy chỉnh lại các bộ giá đỡ (bracket) này để giúp chống lại tình trạng bị võng do đòn bẩy cho một trong những thiết bị switch mạng có kèm theo cục nguồn PSU đặt trên kệ 10-inch, nhưng bạn cũng có thể dễ dàng điều chỉnh cho các thiết bị khác.

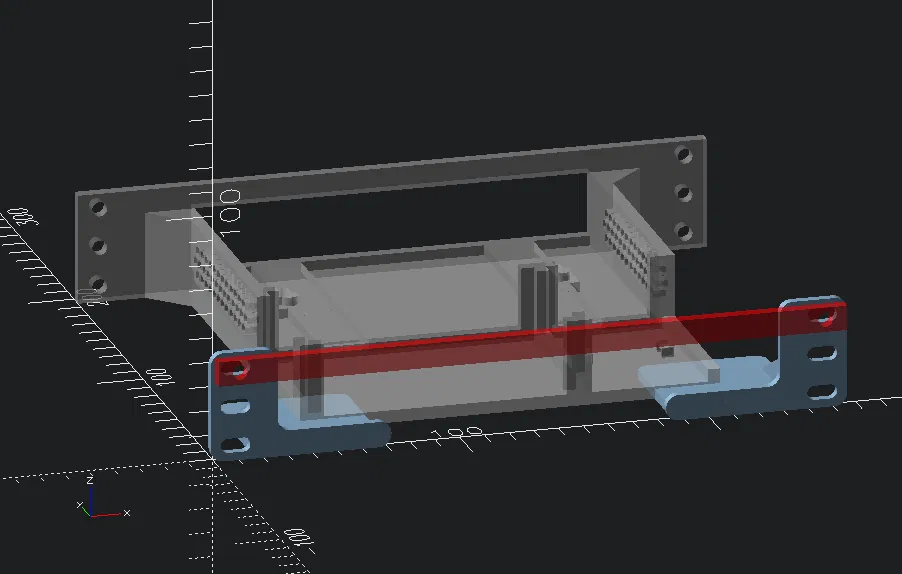

10inch_rackmount_backside_brace
Kích thước
Phần "kệ" đỡ nhô ra 52 mm vào phía bên trong tủ rack tính từ mép sau của thanh ray, và khoảng 52 mm dọc theo mặt trước tính từ mép trong của thanh ray rack.
Khoảng cách từ thanh ray rack trước đến thanh ray rack sau là 200 mm theo bản vẽ thiết kế.
Các thay đổi
Mình bắt đầu với tài liệu FreeCAD Rack mount holder.fcstd từ . Đã import vào FreeCAD 1.0.1 trên macOS.

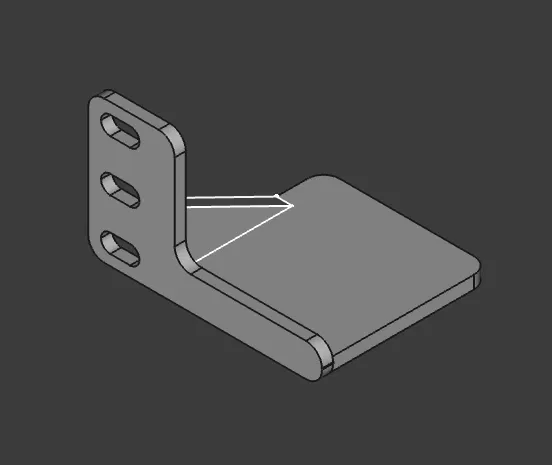

- mở rộng phần "Holder" và tấm mặt thêm
12 mmtheo cả hai hướng X và Y (vào bên trong của thiết bị rack). - hạ thấp thành phần "Holder" cho bằng phẳng với đáy.
- mở rộng thanh giằng để khớp với "Holder" ở vị trí mới.
