Vỏ hộp Arduino Mega cho hệ thống DCC-EX

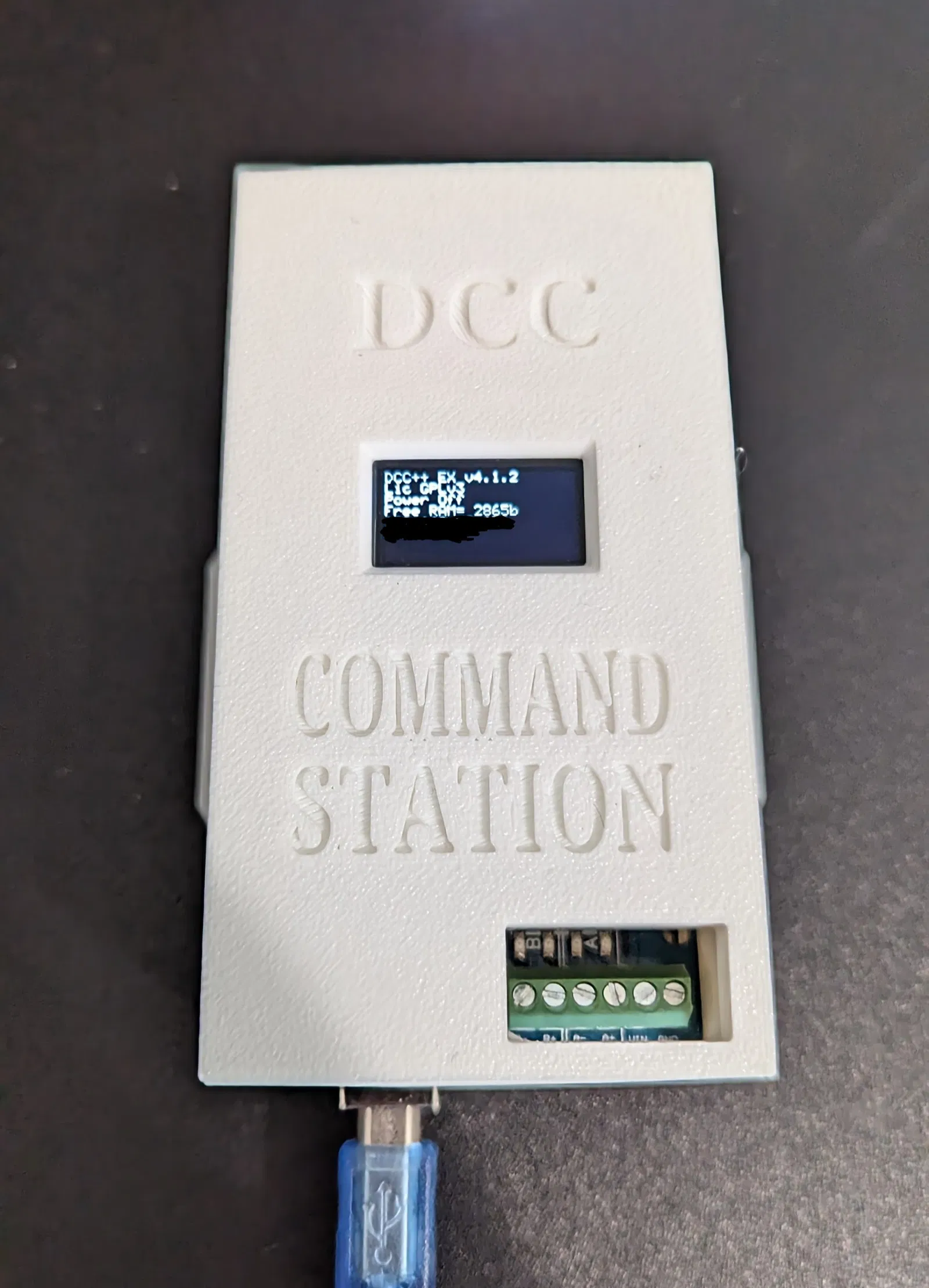

Gần đây mình mới chuyển từ DCC++ sang DCC-EX, đồng thời nâng cấp lên Arduino Mega, ESP-01 để dùng wifi và một màn hình .96" để hiển thị địa chỉ IP. Hệ thống này cũng có thể kết nối qua cổng USB với máy tính đang chạy JMRI nếu bạn cần chỉnh sửa cài đặt, danh sách toa tàu, v.v.

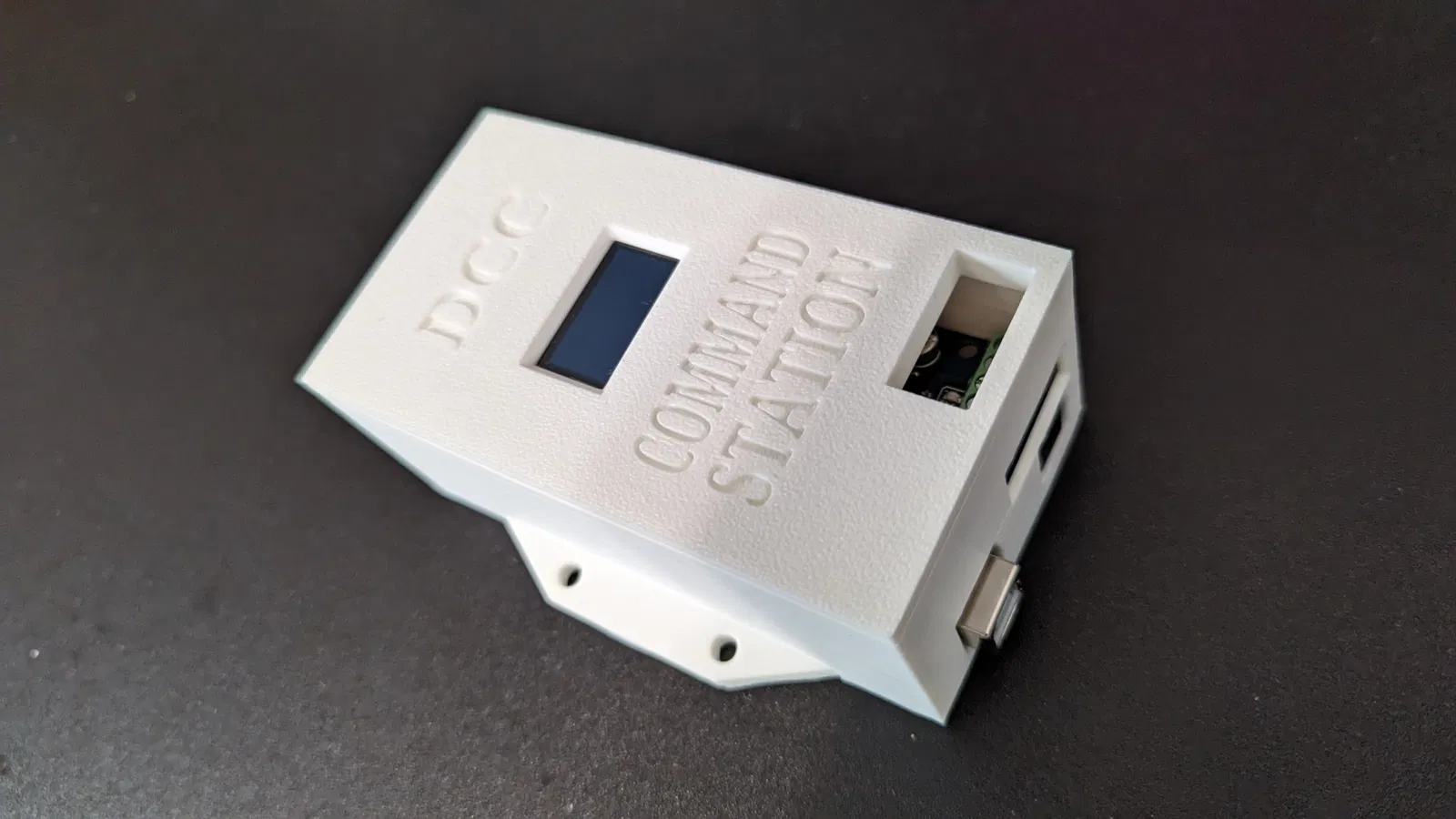

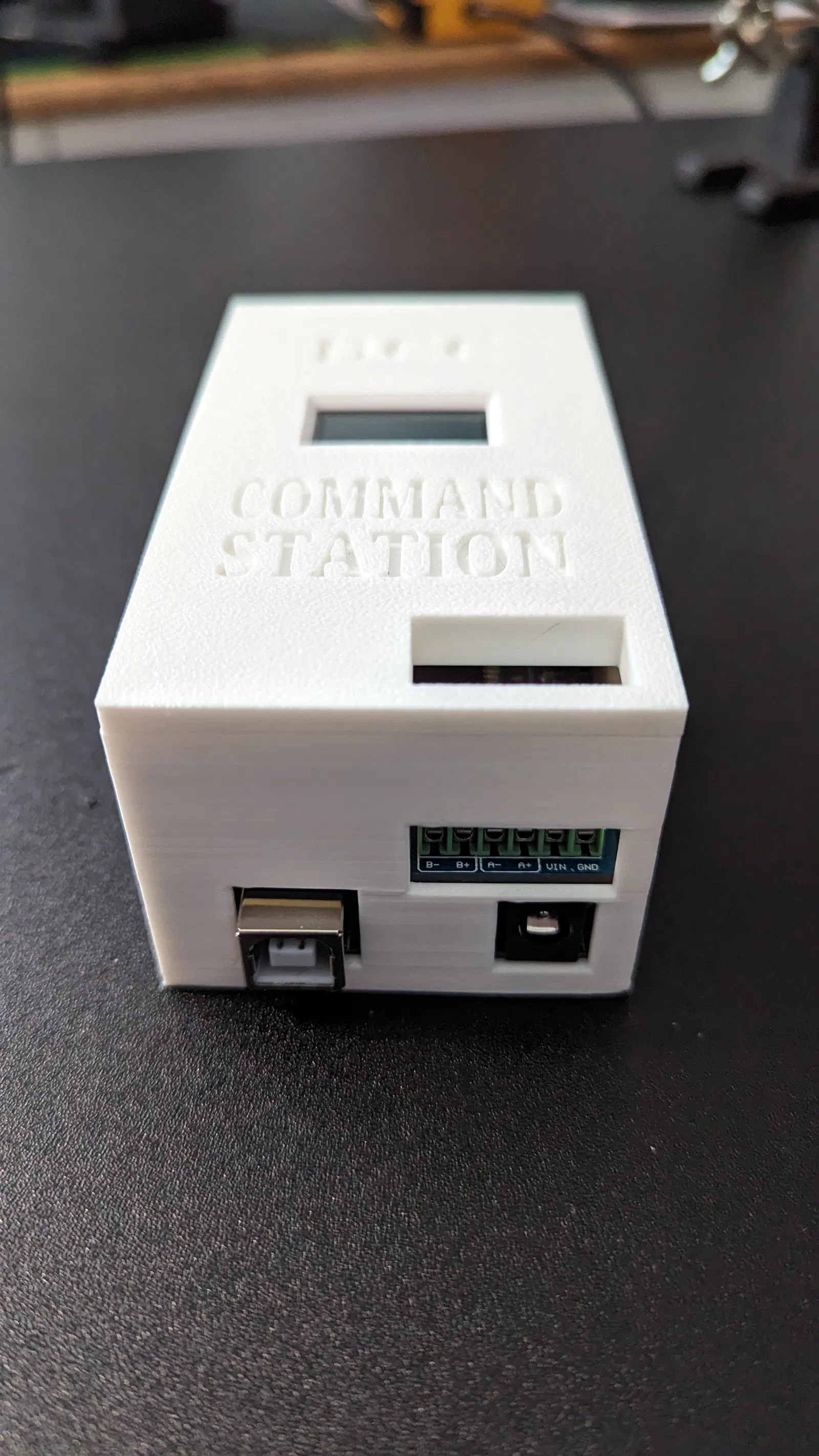

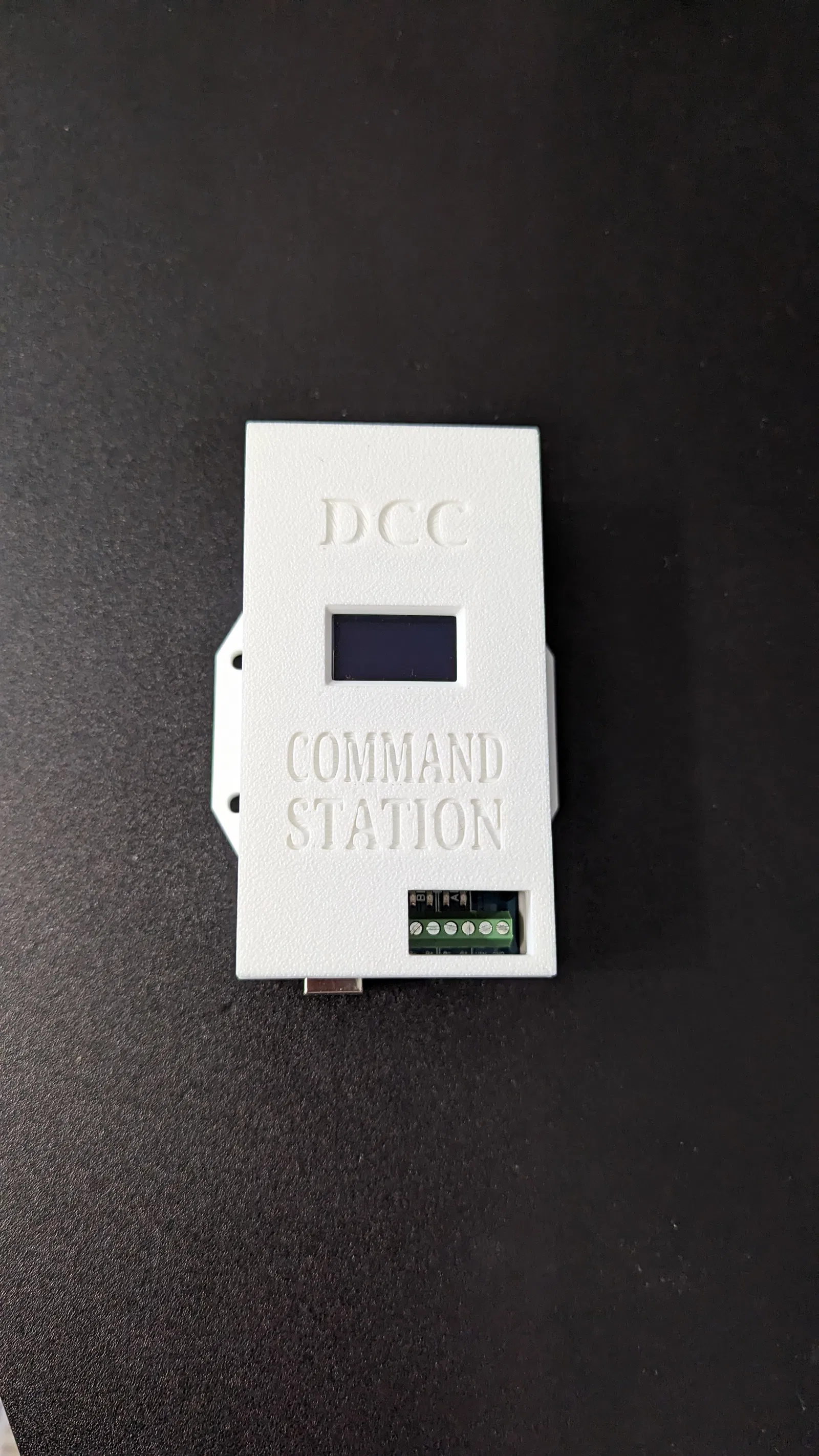

Chiếc vỏ hộp này được thiết kế như một cách đơn giản để bảo vệ các linh kiện và giúp gắn chúng vào mô hình đường sắt của bạn.

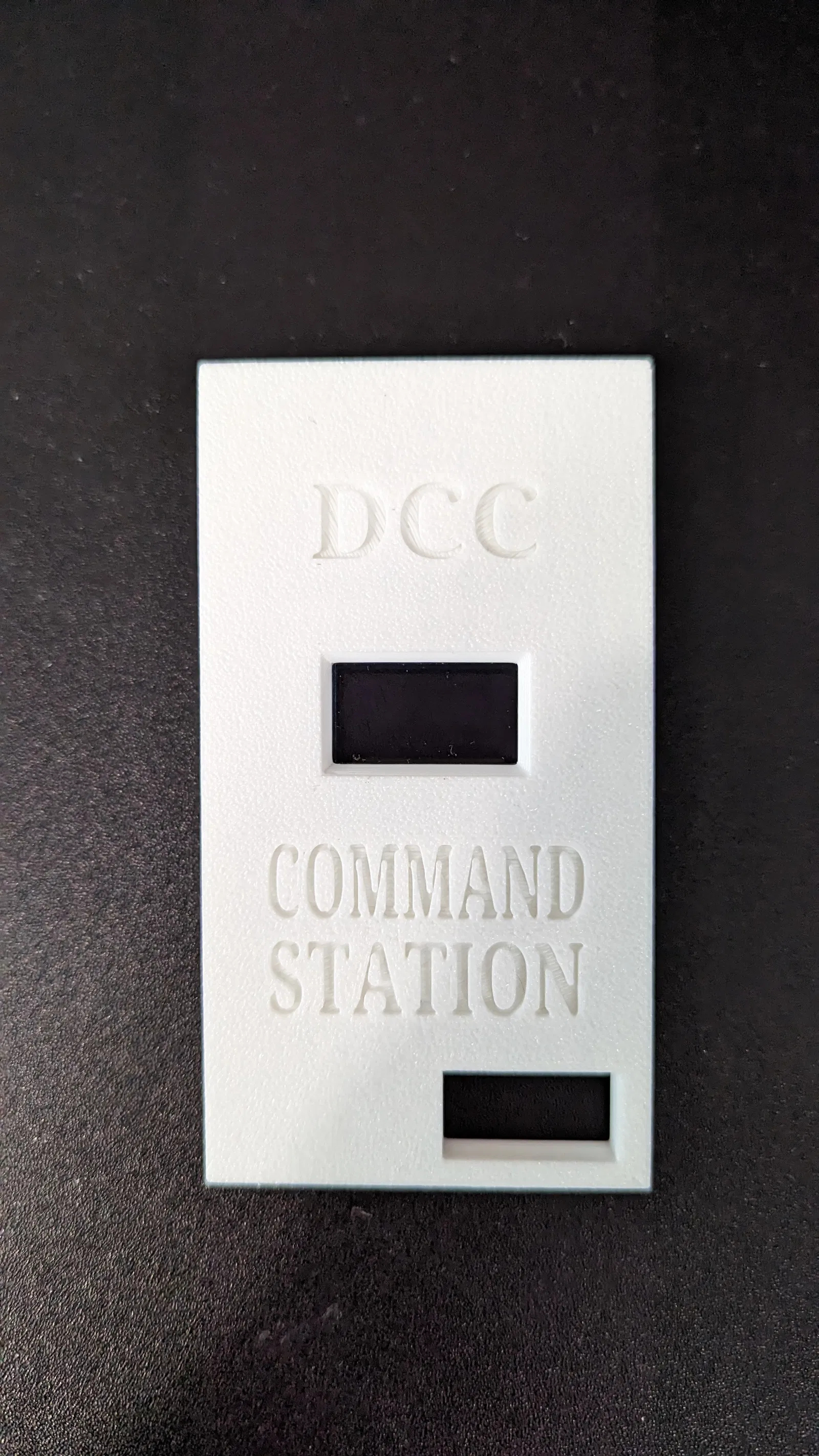

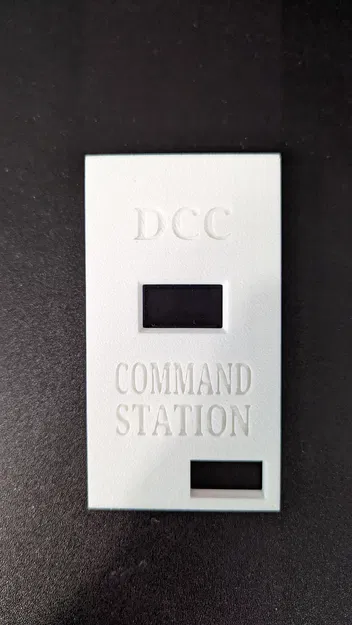

Bạn cần in một phần đế và một phần nắp. Mình có kèm theo 4 kiểu nắp để phù hợp với nhu cầu của mỗi người. Một phiên bản có lỗ chờ cho màn hình và phiên bản còn lại thì không. 2 trong số đó có khắc chữ “DCC COMMAND STATION” trên nắp, 2 cái còn lại thì để trống. Mình cũng kèm theo 2 loại đế, một loại có lỗ để đi dây thêm cho các bộ điều khiển khác như ray chuyển hướng hoặc bàn xoay đầu máy. Ngoài ra còn có hai khe để dùng dây rút giữ cố định các sợi dây điện.

Thông số in của mình:

• Chất liệu: PLA
• Chiều cao lớp in: .28
• Độ lấp đầy (infill): 15%

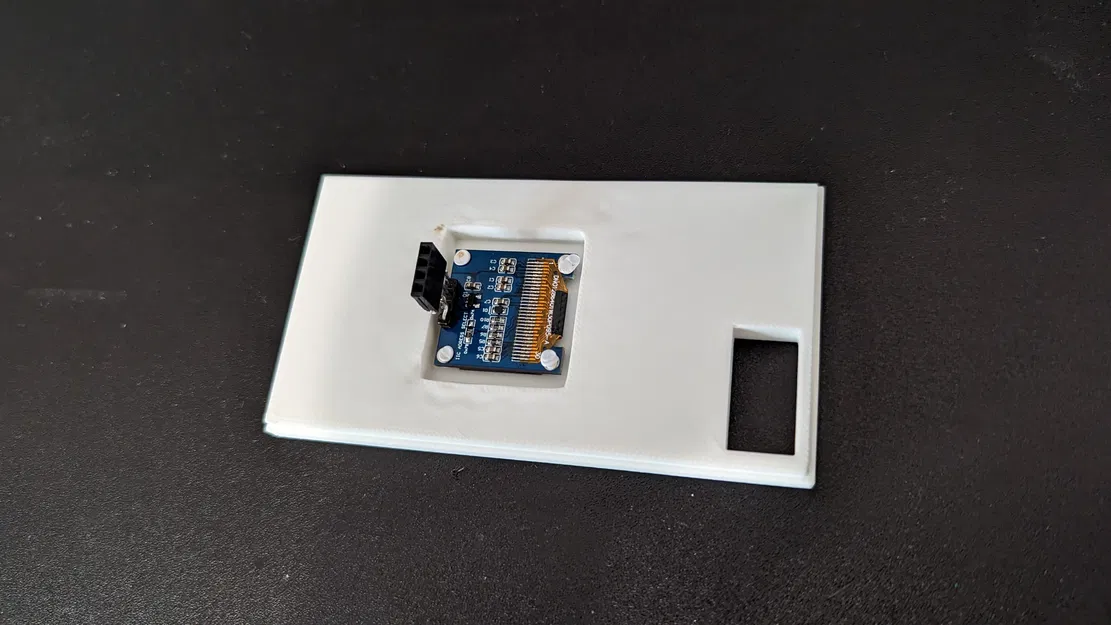

Lưu ý: Không có ốc vít đi kèm cho màn hình. (Cập nhật 17/01/23 - Mình có in thêm một cái cho bố mình và nhận ra rằng không phải màn hình .96" nào cũng có khoảng cách lỗ bắt vít giống nhau. Cuối cùng mình phải dùng keo nến để cố định màn hình vào nắp). Để gắn màn hình, mình đặt nó vào nắp rồi làm chảy các chốt nhựa để giữ chặt (xem ảnh mặt sau màn hình). Phần nắp được thiết kế dạng khớp ép và dùng một ốc vít để cố định.
