Case DCC-EX dành cho EX-Motorshield8874
Bản điều chỉnh mẫu case DCC-EX của @nebbish để tương thích với EX-Motorshield8874. Thiết kế đã được sửa đổi các cổng kết nối và thêm trụ bắt ốc vít cố định cho vi điều khiển, đi kèm nắp đậy liền khối chuyên dụng.
Mô tả

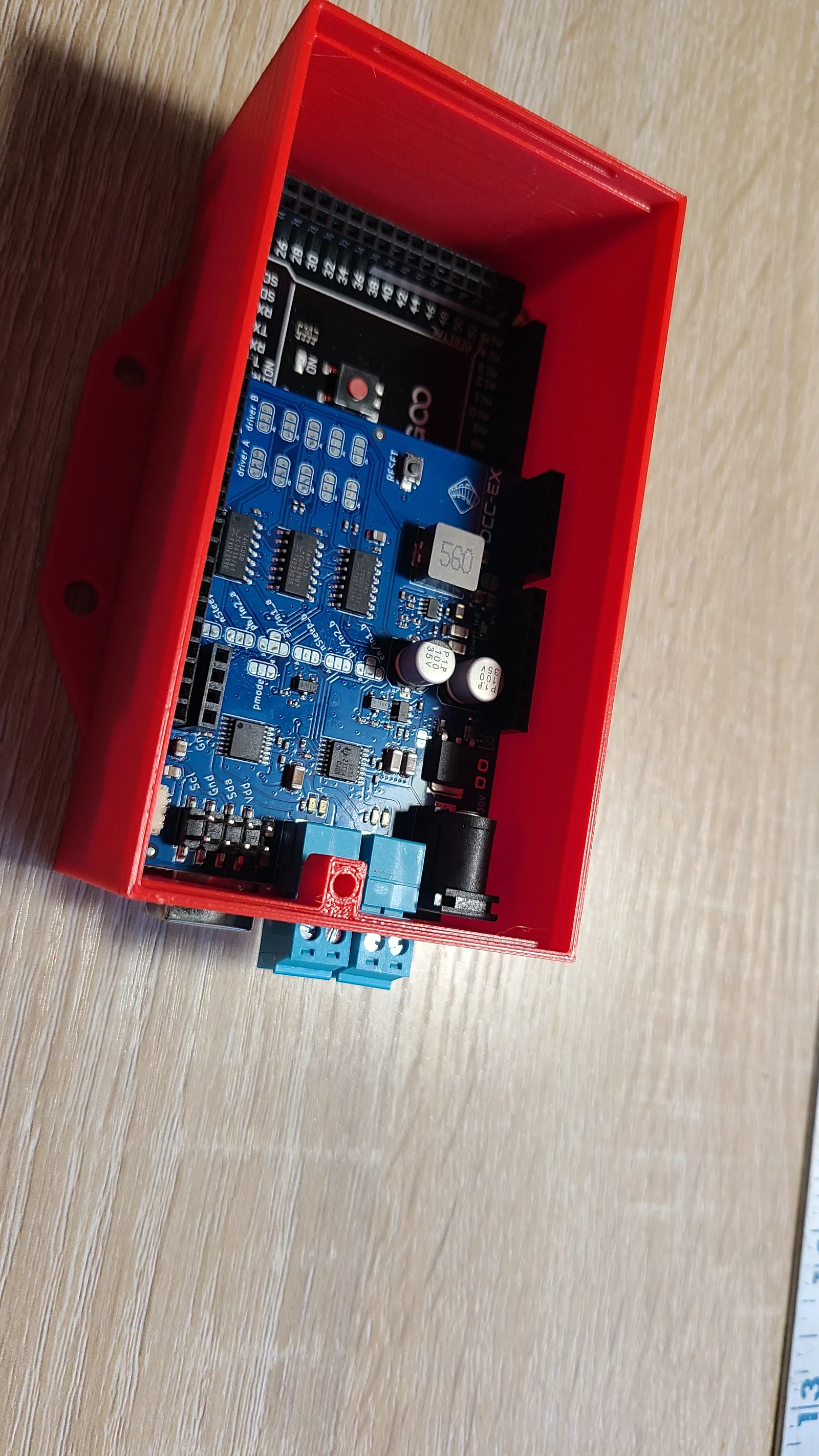

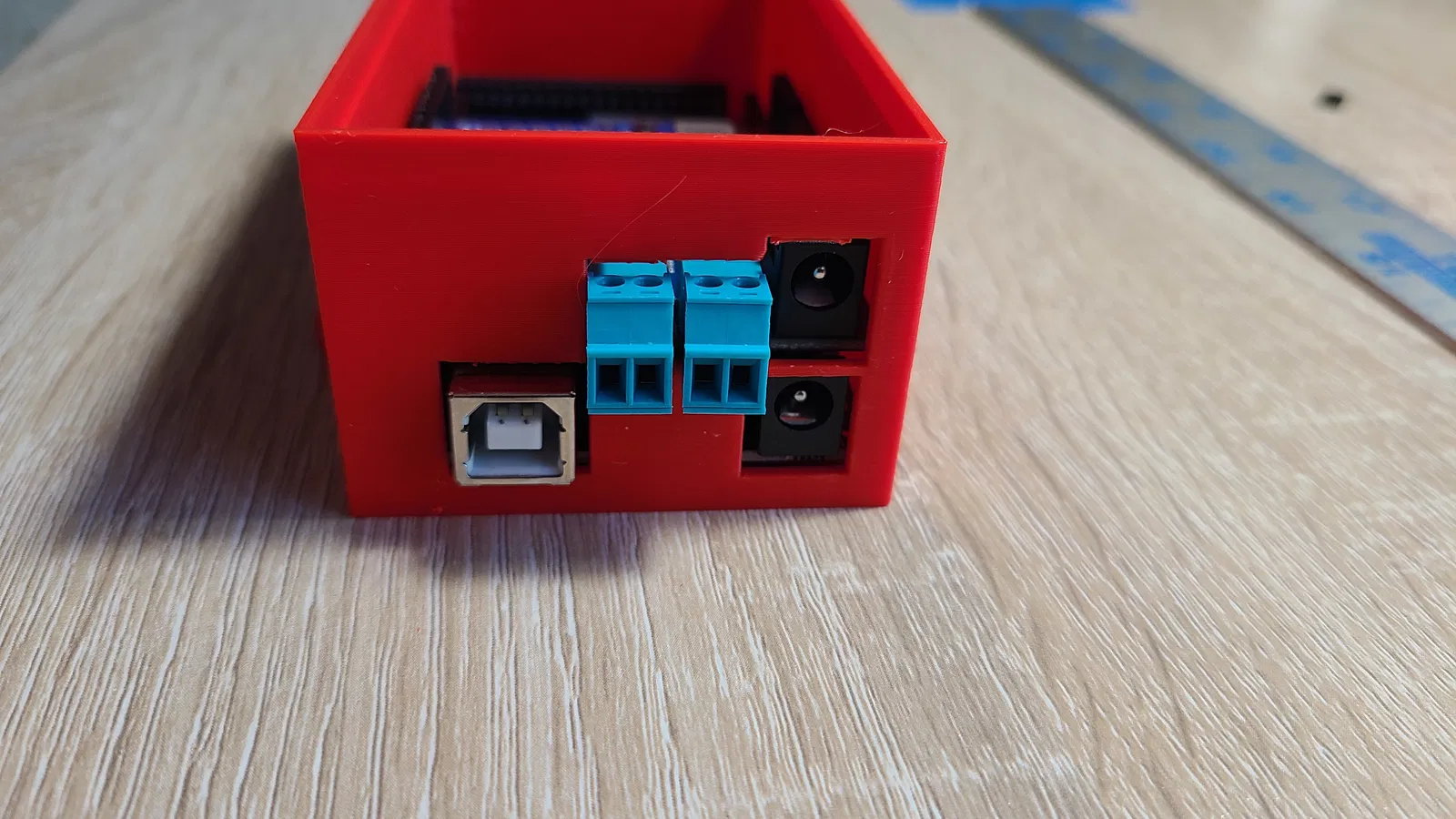

Mình rất thích mẫu case DCC-EX của bạn @Nebbish, nhưng nó lại không vừa với phần cứng của mình vì mình dùng EX-Motorshield8874 chứ không phải Arduino Motorshield. Mình đã điều chỉnh lại các cổng bên hông để khớp với bản 8874 này. Ngoài ra, mình thấy phần gắn vi điều khiển hơi lỏng lẻo nên đã thêm các trụ đỡ để bắt vít cố định ở phía sau. Bạn cần sử dụng ốc vít cỡ 2.5mm, chiều dài 6mm. Đây là loại ốc tiêu chuẩn mà chắc hẳn bạn nào có bộ standoff cũng đều có sẵn.

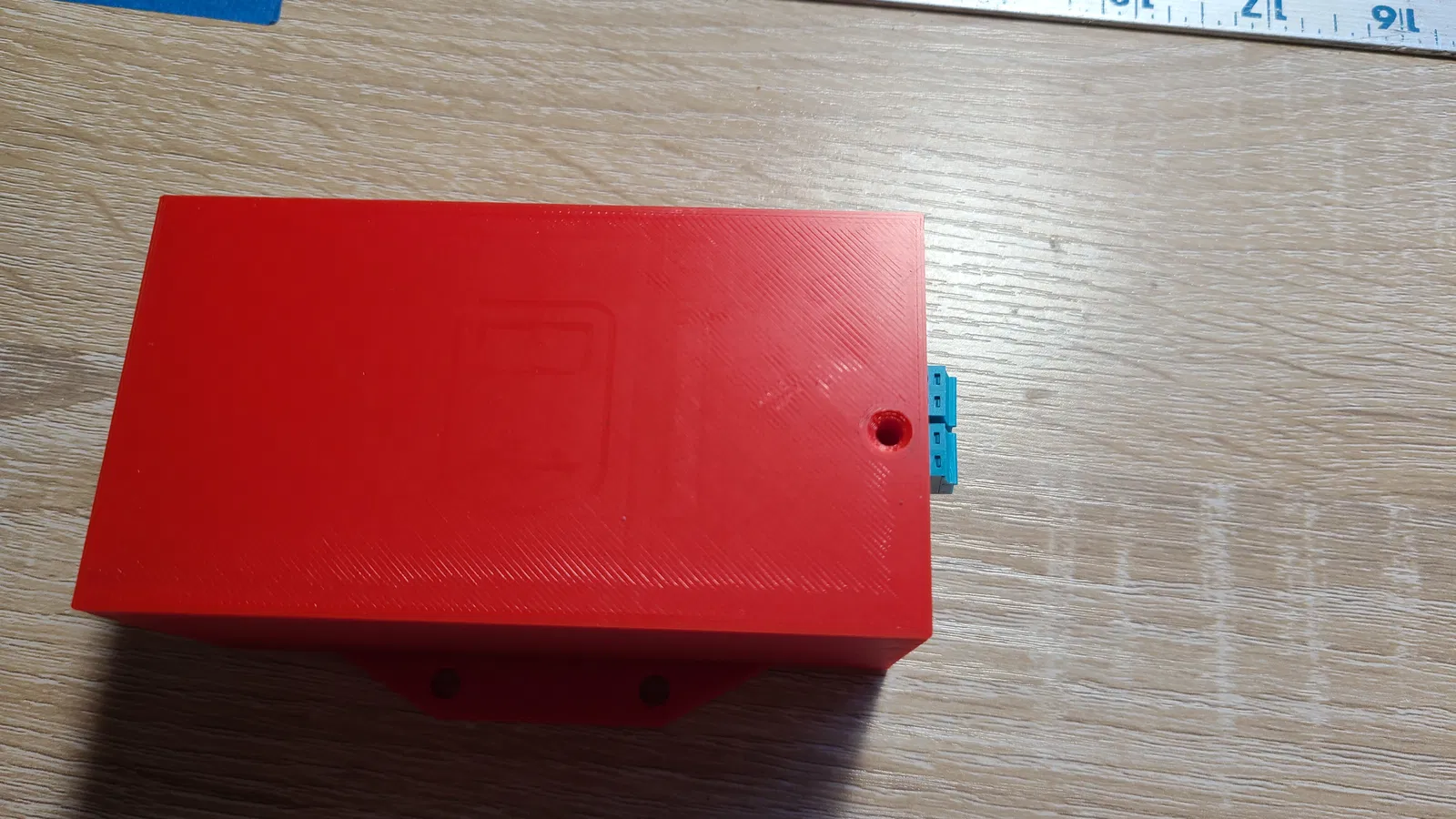

Mình cũng đã thêm một nắp đậy liền khối, vì dòng EX-8874 không cần nắp có lỗ thông gió.
