Ngàm MGN12 cho máy đùn Creality Sprite Pro

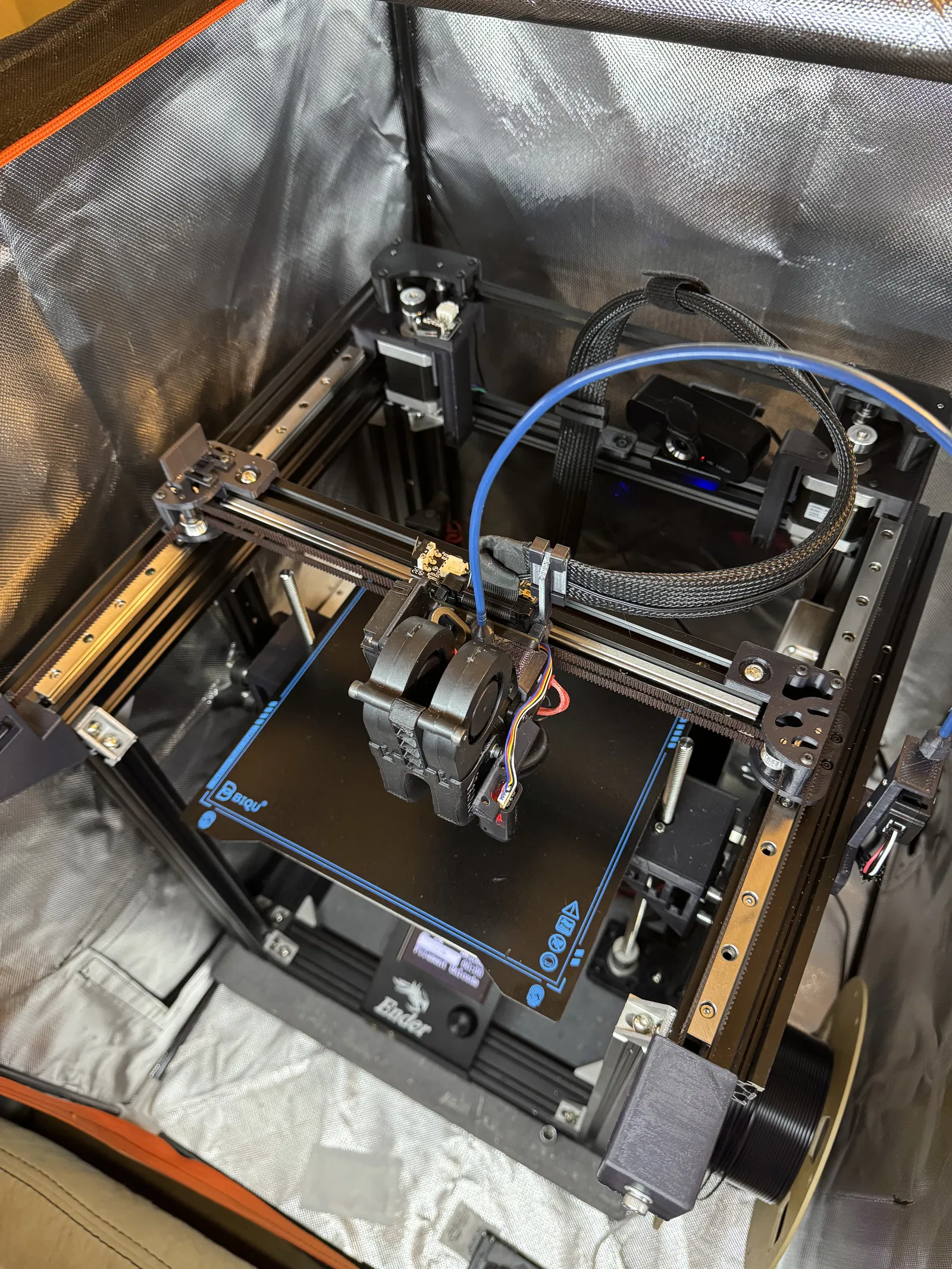

Dựa trên thiết kế Stealthchanger shuttle, đây là ngàm dùng để gắn máy đùn Creality Sprite Pro lên các máy in corexy sử dụng ray dẫn hướng MGN12 trên trục X. Ngàm này được làm cho máy Duender nhưng cũng có khả năng tương thích với các máy corexy khác như Voron, v.v.

Có hai loại ngàm để bạn lựa chọn, một loại cho block trượt MGN12C và một loại cho block trượt MGN12H.

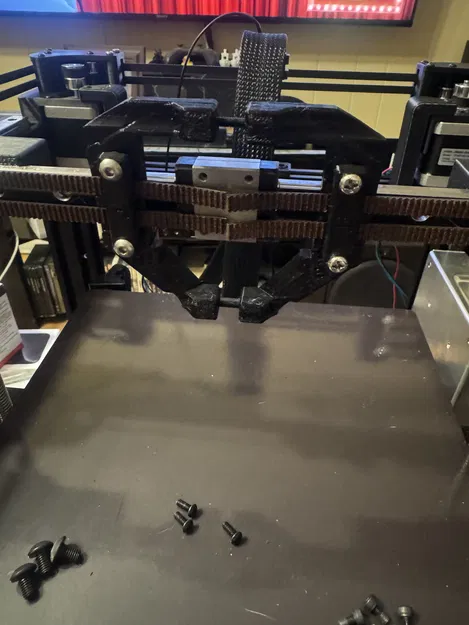

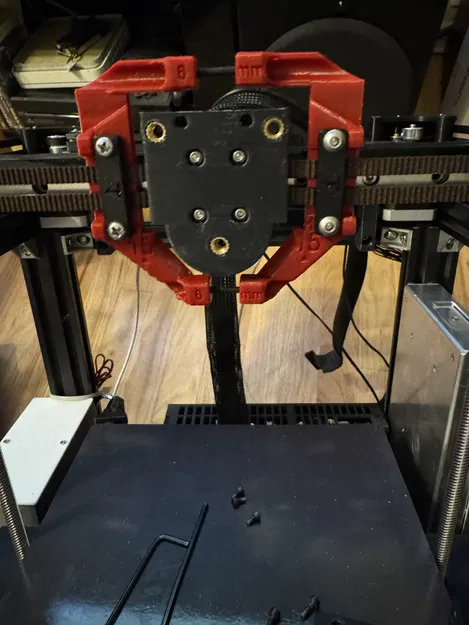

Để lắp đặt, bạn hãy sử dụng các linh kiện đi kèm (Left Block Sprite, Right Block Sprite, Right Clip Sprite, Left Clip Sprite) tương tự như cách bạn lắp đặt stealthchanger shuttle cho ray MGN12 mà không cần shuttle keeper. Sau đó, bạn bắt vít ngàm kim loại gốc của Sprite Pro vào ngàm MGN12 này.

Lưu ý:

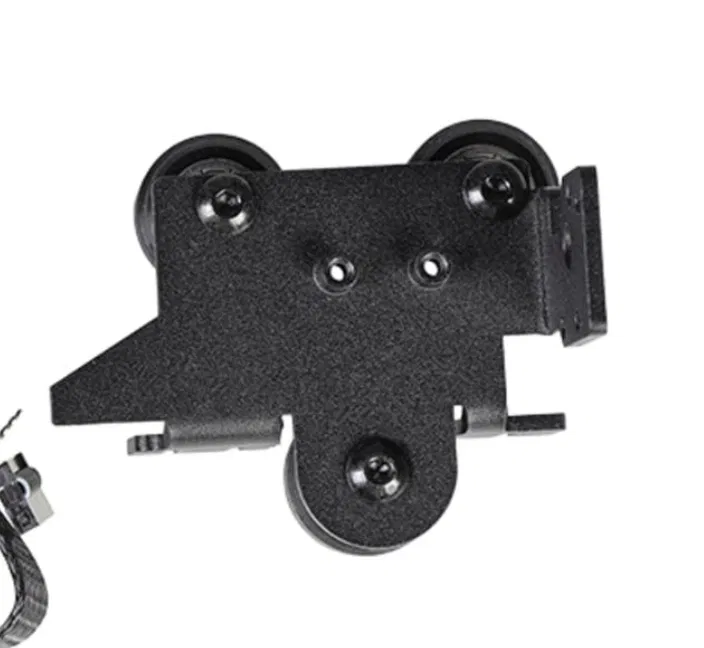

• Sử dụng cưa hoặc máy mài cầm tay để cắt bỏ các phần dư thừa không dùng đến trên khung kim loại gốc của Sprite, chẳng hạn như phần dùng để nhấn endstop trên máy Ender và các phần để kẹp dây đai. Khung kim loại gốc chuẩn là loại dùng để gắn Sprite Pro vào gantry có bánh xe POM. Khi tháo bỏ bánh xe, các lỗ bắt vít sẽ khớp hoàn toàn với lỗ trên ngàm của tôi. Tôi đã thêm hình ảnh của khung kim loại đúng loại vào mục hình ảnh.

• Ngàm yêu cầu 3 heat press insert 5mm. Tùy chọn thêm 2 heat set insert 3mm nếu bạn muốn lắp thêm linh kiện x-emdstop-bbt-S2DW đi kèm để gắn cảm biến hành trình (limit switch) và cảm biến gia tốc (accelerometer).

• Bạn sẽ cần 6 heat set insert 3mm để hoàn thiện các công cụ: Left Block Sprite, Right Block Sprite.

• Linh kiện x-emdstop-bbt-S2DW yêu cầu 2 heat set insert 3mm để lắp cảm biến S2DW.
