Duender - Chuyển đổi 2 máy Creality Ender-3 thành CoreXY

Dự án này là sự chuyển đổi hai máy Ender-3 cũ thành một máy in 3D CoreXY duy nhất. Mục tiêu là tái sử dụng càng nhiều linh kiện gốc càng tốt, giảm thiểu số lượng bộ phận bổ sung cần thiết cho bản dựng. Kết quả là một máy in nhanh, ổn định và hiện đại, mang lại sức sống mới cho các cỗ máy lỗi thời.

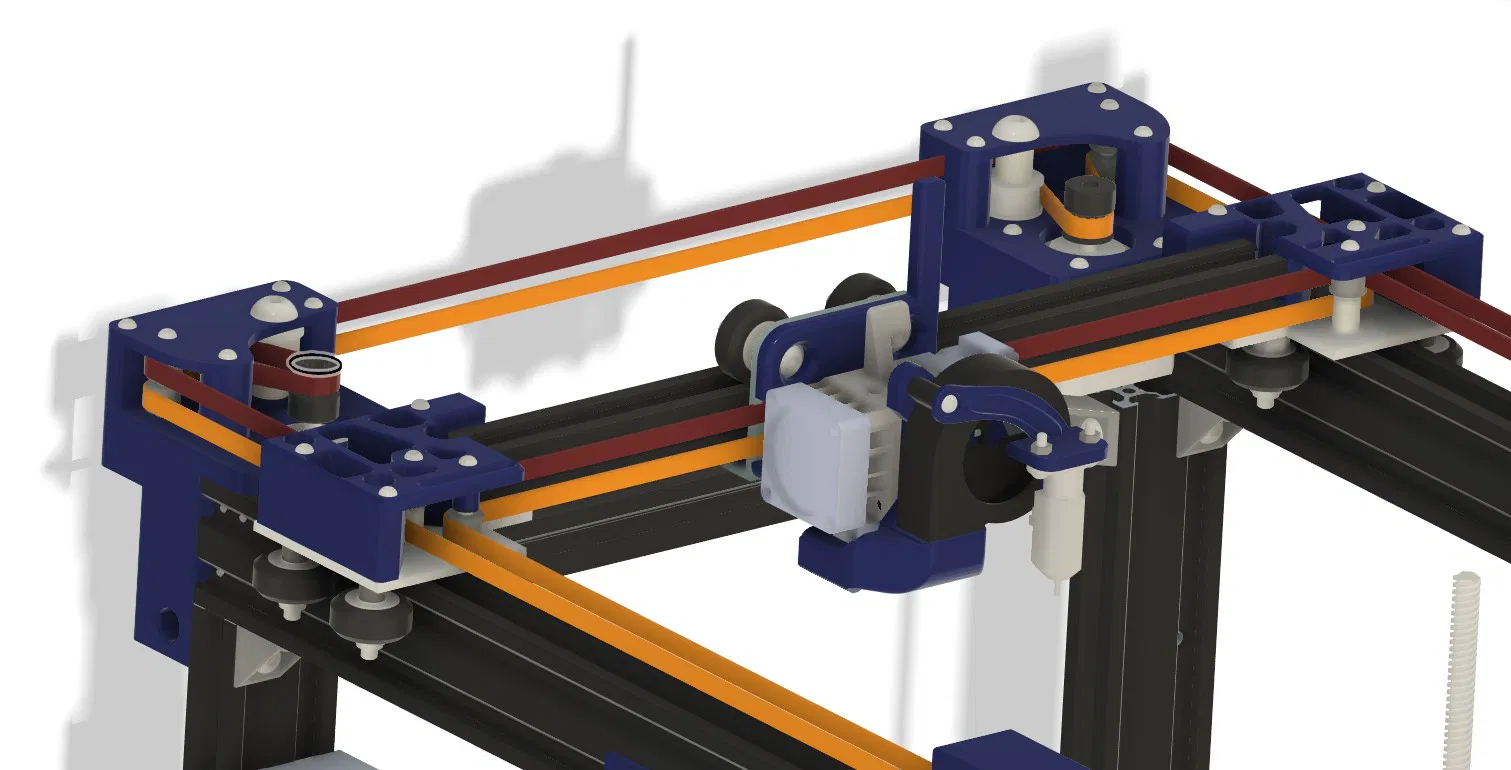

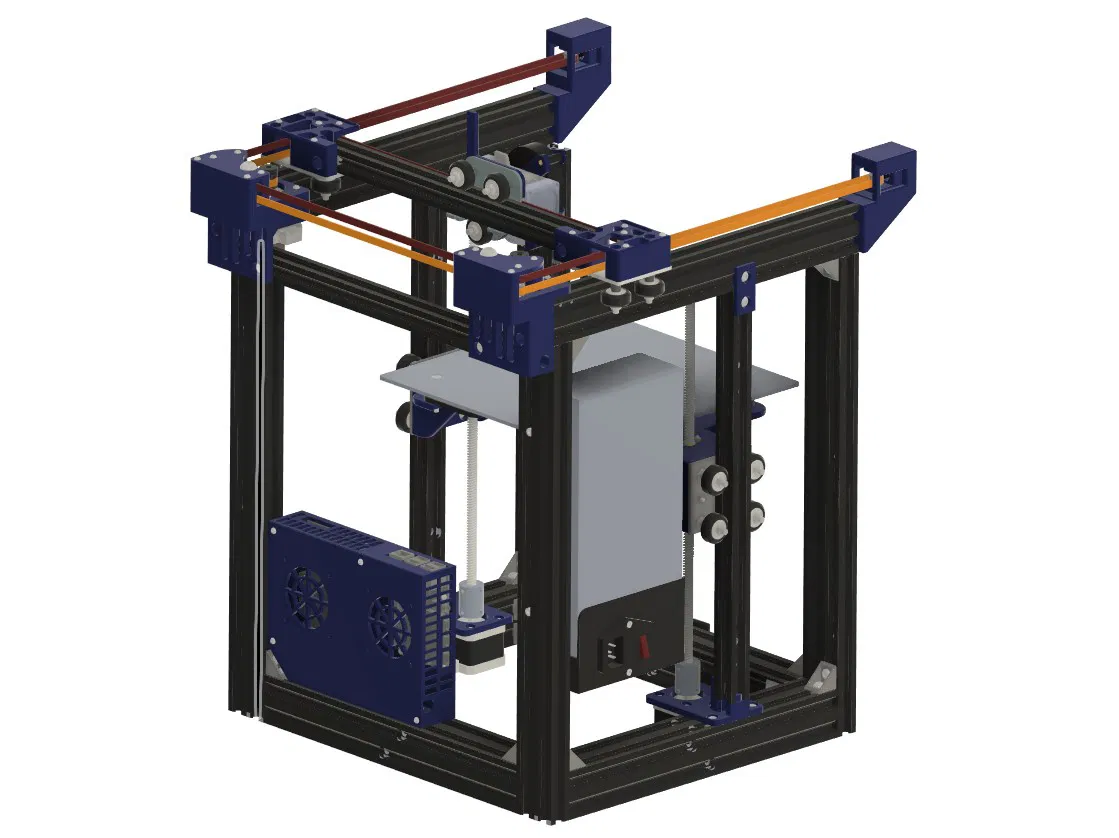

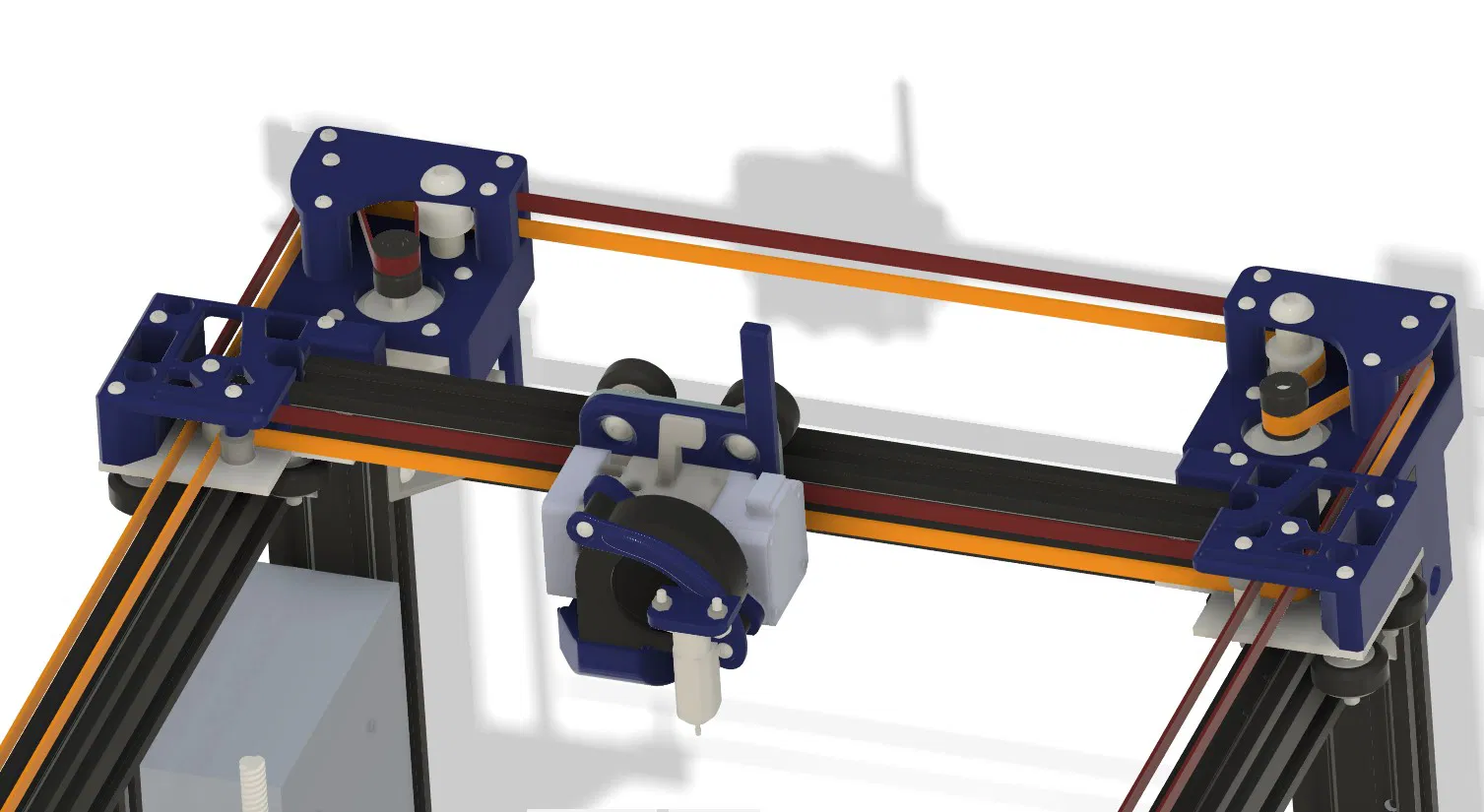

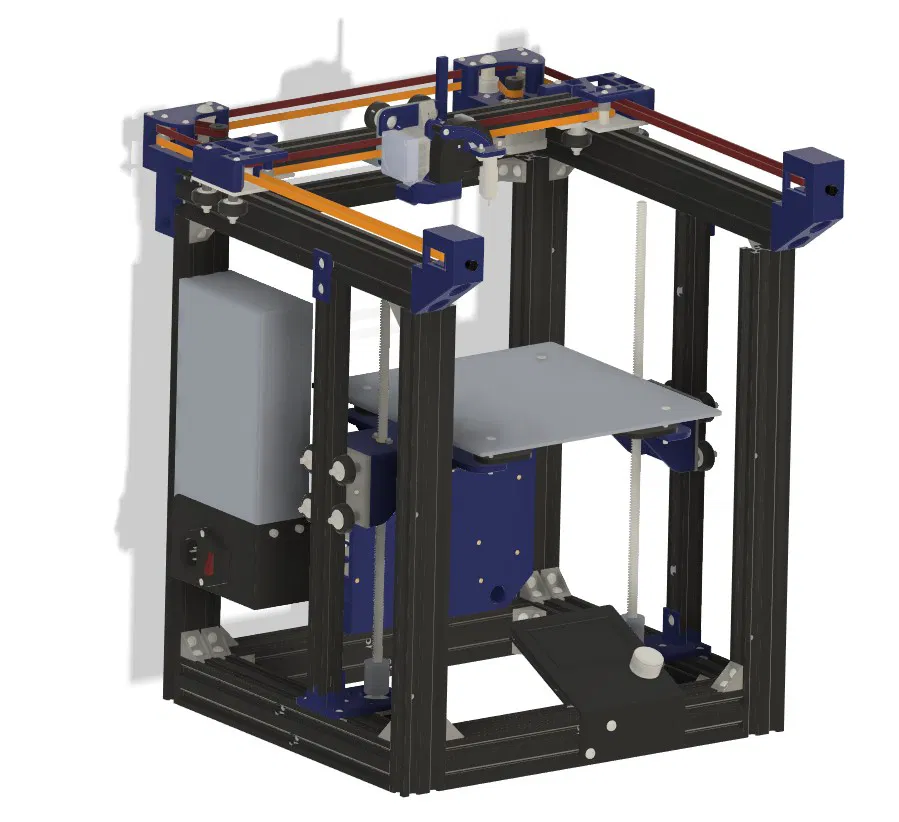

Thiết kế được xây dựng dựa trên khung, động cơ và nhiều bộ phận cơ khí từ hai máy Ender-3. Một số linh kiện bổ sung, chẳng hạn như vòng bi, dây đai và các tấm nhôm, là cần thiết, nhưng tổng chi phí vẫn thấp hơn đáng kể so với việc mua một máy in CoreXY mới.

Video về quá trình tạo ra dự án này.

A hướng dẫn lắp ráp từng bước có sẵn dưới dạng video hướng dẫn trên kênh YouTube của tôi.

Nếu bạn có hai máy Ender-3 cũ đang bám bụi, dự án này cung cấp một cách để biến chúng thành một hệ thống CoreXY hiệu suất cao, đồng thời giữ chi phí thấp và tận dụng tối đa các bộ phận bạn đã có.

Máy chủ Discord của tôi:

https://discord.gg/ae44FHv786

Nhật ký cập nhật – Phiên bản 1.1

• Di chuyển các lỗ gắn động cơ XY vào trong 1mm để tránh va chạm với thanh profile khung.
• Thêm các giá đỡ động cơ để duy trì góc của động cơ và ngăn ngừa sự nghiêng do lực căng dây đai và nhiệt.

Các bộ phận cần mua:

Vòng bi F623RS 3104 mm - 20 chiếc

2X https://s.click.aliexpress.com/e/ oo3dFcZ

Dây đai GT2 6mm - 2 chiếc 1.5m (Size C - Màu 5m)

https://s.click.aliexpress.com/e/ ooDLTEH

Bộ kết nối thanh nhôm - 40 chiếc Giá đỡ góc + 80 chiếc M5x8mm Vít đầu lục giác + 80 chiếc Đai ốc T-slot dòng 20 M5

2X https://s.click.aliexpress.com/e/ ooYaiBL

Các mô hình để in:

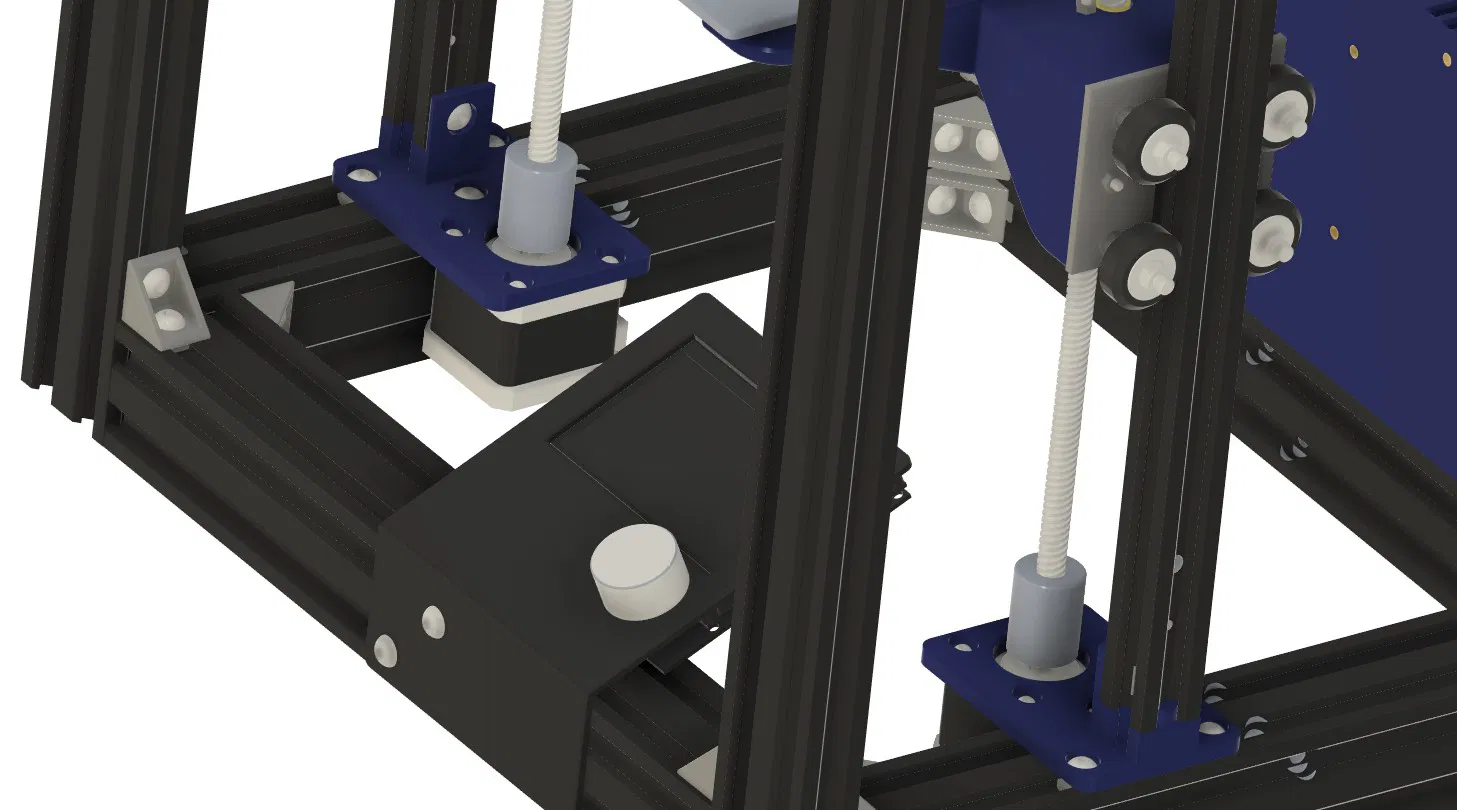

Trục Z

• Bed Hold L.stl
• Bed Hold R.stl
• Z Mount L.stl
• Z Mount R.stl
• Z Top Mount L.stl
• Z Top Mount R.stl

Trục X

• X Mount L.stl
• X Mount R.stl

Trục Y

• Belt Tensioner L.stl
• Belt Tensioner R.stl
• Front Hold L.stl
• Front Hold R.stl
• Y Left Motor 1.stl
• Y Left Motor 2.stl
• Y Right Motor 1.stl
• Y Right Motor 2.stl
• Y Motor Holder L
• Y Motor Holder R

Miếng đệm

• M3 1.6mm Spacer.stl (×16)
• M3 2mm Spacer.stl (×2)
• M3 10mm Spacer.stl (×2)
• M8 1mm Spacer.stl (×2)
• M8 10mm Spacer.stl (×2)

Điện tử

• Electronic Box Cover.stl
• Electronic Box Main.stl

Đùn H2

• 5015 H2 Cooling.stl
• Bltouch Mount.stl
• Extruder H2 Mount.stl

Các tấm nhôm (cần tự làm)

• Z Alum Plate L.stl
• Z Alum Plate R.stl
• X Alum Plate L.stl
• X Alum Plate R.stl

Ống dẫn khoan

• Extruder Plate Guide.stl
• Y Left Plate Guide.stl
• Y Right Plate Guide.stl
• Z Left Plate Guide.stl
• Z Right Plate Guide.stl
