Giá đỡ bộ nguồn Dell Optiplex cho tủ rack (Power Supply Holder)

Tác giả Jmyh_4503358

Lượt coi
69

File 2 116,3 KB

  • 90w_1773331133.stlSTL · 59,9 KB
  • 65w_1773331134.stlSTL · 56,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#246192
Ngày đăng

Mô tả

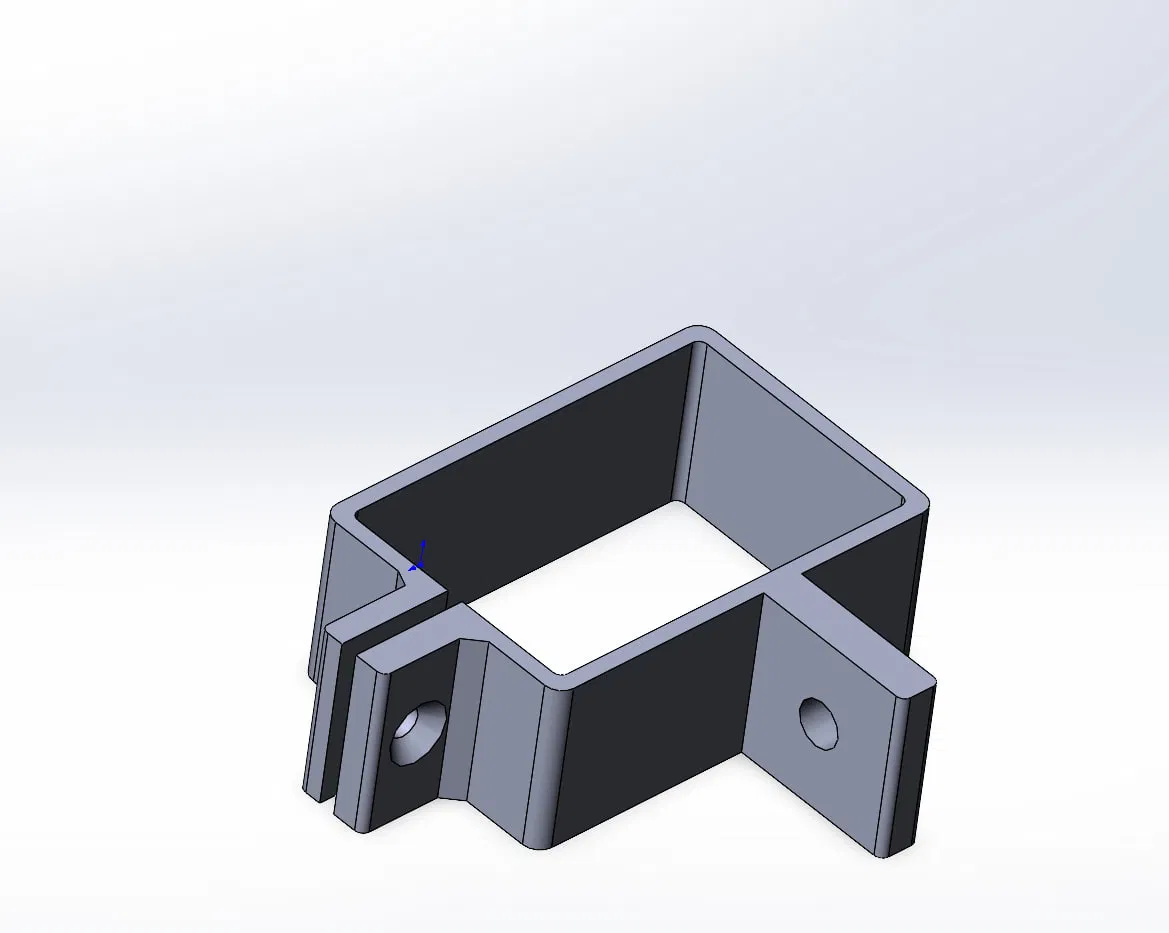

Giá đỡ bộ nguồn (Power Supply Holder) cho tủ rack

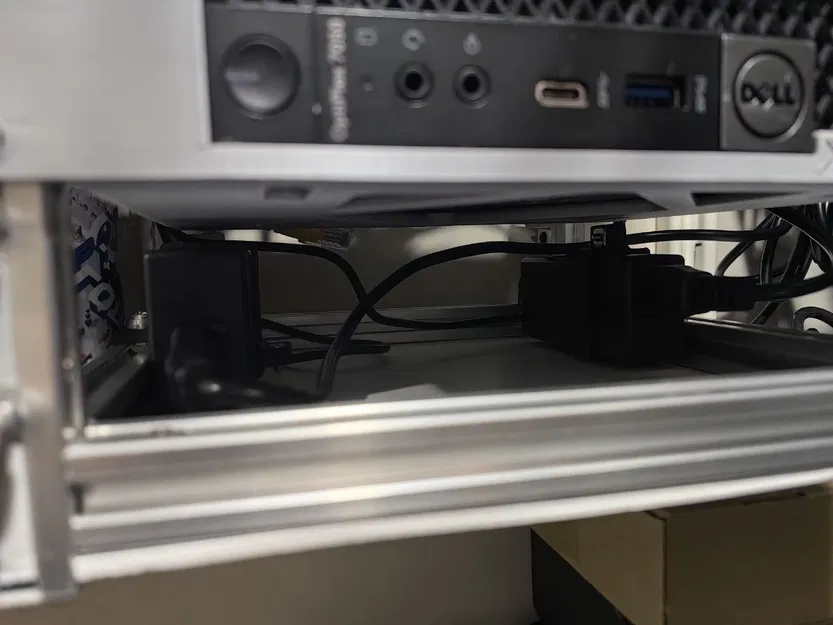

Đối với những anh em đam mê lắp đặt hệ thống máy chủ tại gia hoặc làm việc trong môi trường văn phòng gọn gàng, việc quản lý dây cáp và các cục nguồn (adapter) luôn là một bài toán khó. Mẫu thiết kế giá đỡ bộ nguồn này được tạo ra để giải quyết vấn đề đó một cách triệt để, giúp bạn cố định những cục nguồn Dell Optiplex (loại 65W và 90W) trực tiếp vào thanh ray tủ rack một cách ngăn nắp và khoa học nhất.

Thay vì để các cục nguồn nằm vương vãi trên kệ hoặc treo lơ lửng gây mất thẩm mỹ và dễ làm tuột dây, giá đỡ này được thiết kế chuyên dụng để ôm sát thân cục nguồn. Bạn có thể lắp đặt đồng thời hai bộ nguồn trên cùng một hệ thống khung rack, giúp tối ưu hóa diện tích sử dụng bên trong tủ. Thiết kế đơn giản nhưng cực kỳ hiệu quả này không chỉ giúp không gian làm việc của bạn trở nên chuyên nghiệp hơn mà còn giúp bảo vệ thiết bị, tránh tình trạng va đập không đáng có.

Việc lắp đặt cũng rất đơn giản với phụ kiện đi kèm. Bạn chỉ cần sử dụng ốc M5 cùng với T-nut (đai ốc chữ T) để gắn chặt giá đỡ vào thanh ray của tủ rack. Để đảm bảo độ chắc chắn tối đa, các giá đỡ này được thiết kế để liên kết với nhau bằng các đai ốc vuông và bulong M3, giúp cố định bộ nguồn nằm gọn trong lòng giá đỡ một cách vững chãi nhất.

Những lưu ý quan trọng khi in 3D và sử dụng:

  • Chất liệu in: Nên chọn nhựa PETG hoặc ABS để đảm bảo độ bền, chịu nhiệt tốt hơn so với PLA vì các cục nguồn khi hoạt động thường tỏa nhiệt khá cao.
  • Độ dày lớp in (Layer Height): Nên để từ 0.2mm - 0.24mm để đạt được độ chi tiết cần thiết cho các khớp nối và lỗ bắt vít.
  • Độ lấp đầy (Infill): Nên chọn mức 30-40% với kiểu infill Grid hoặc Gyroid để đảm bảo giá đỡ đủ cứng cáp, chịu được trọng lượng của adapter mà không bị võng.
  • Kiểm tra kích thước: Trước khi in hàng loạt, hãy in thử một bản mẫu để đảm bảo kích thước ôm khít hoàn hảo với cục nguồn Dell Optiplex mà bạn đang sở hữu.
  • Lưu ý lắp đặt: Đảm bảo các vít M3 được vặn vừa đủ lực để không làm nứt lớp nhựa in, giúp giá đỡ bền bỉ theo thời gian.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
116,3 KB
File lớn nhất
59,9 KB
