Modular Mesh Detect Case - Vỏ Case Lắp Ghép Cho Mesh Detect

Giới thiệu

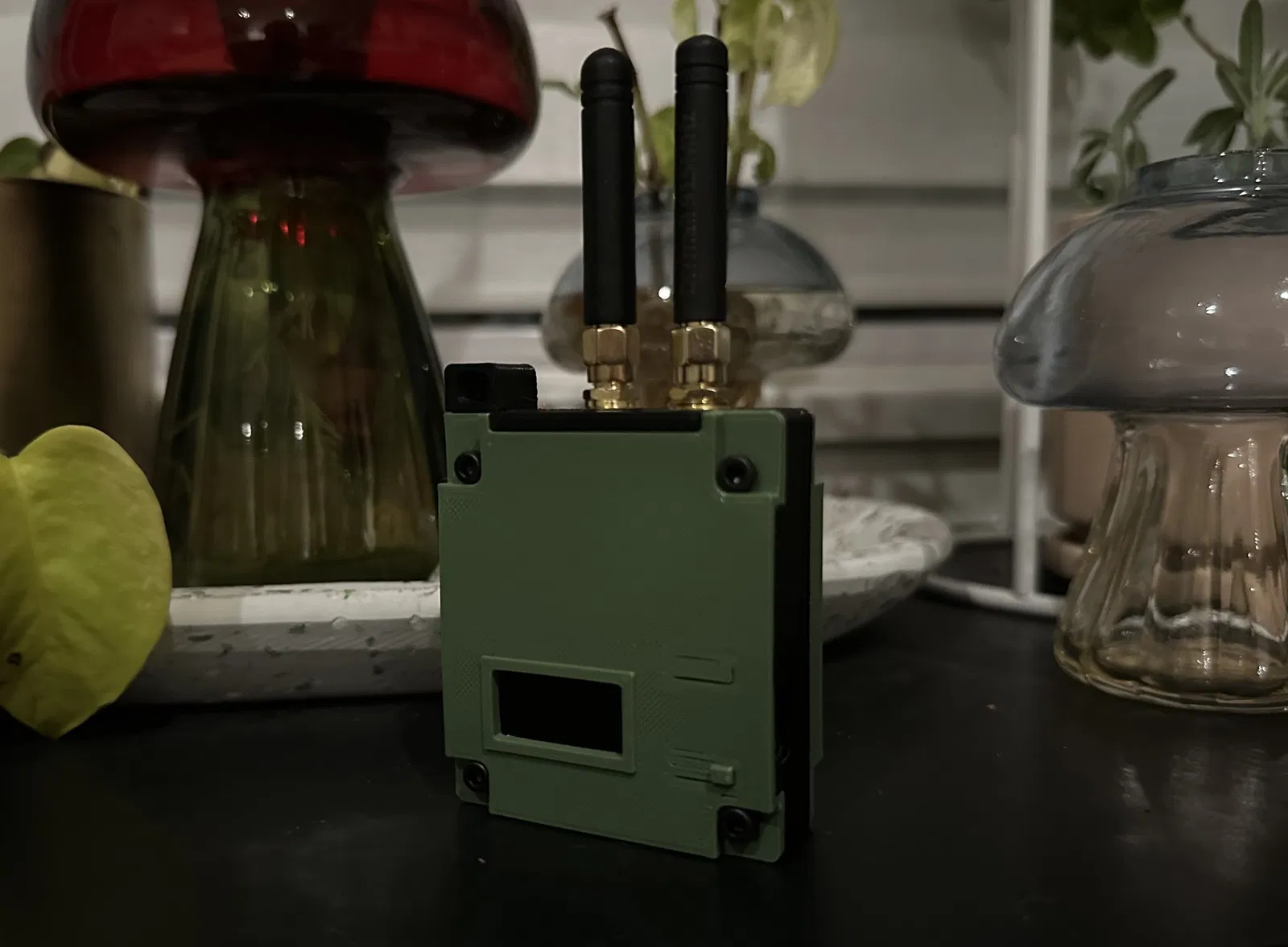

Đây là mẫu vỏ case lắp ghép theo dạng module (3 hoặc 4 mảnh) dành cho Mesh Detect của Colonel Panic. Mặc dù đã có bản vỏ 2 mảnh ở trang khác, nhưng tôi muốn tạo ra một thiết kế khác với các mục tiêu sau:

1. Thiết kế module tiết kiệm không gian, cho phép thay đổi phần đế (base plate) để vừa với nhiều loại pin khác nhau.
2. Dễ dàng thao tác các nút bấm trên Heltec mà không cần dùng dụng cụ.
3. Không cần các mảnh rời hay cửa đóng mở phức tạp.
4. Tận dụng các loại ốc ngắn thay vì M3x25 (vì tôi đang dư rất nhiều ốc M3x16 và M3x20).

Hướng dẫn

Bước 1: Khung máy (Frame)

Trái tim của bộ vỏ này là phần khung, một khung cứng chứa bo mạch Mesh Detect và các anten. Hãy bắt đầu bằng việc in phần khung (không cần support) rồi lắp bo mạch Mesh Detect và anten vào. Xem hình minh họa bên dưới để biết cách sắp xếp.

Lưu ý là khung có hai phiên bản: standard (tiêu chuẩn) và loose (nới lỏng). Bản standard sẽ vừa với hầu hết các máy in, nhưng bạn nên chọn bản "loose" nếu máy in hoặc vật liệu của bạn yêu cầu dung sai rộng hơn.

Bước 2: Nắp đậy (Lid)

Sau khi đã lắp xong khung, bạn gắn nắp vào mặt trên. Nắp được thiết kế để khớp chặt, giúp việc lắp ráp dễ dàng hơn.

Bước 3: Miếng đệm, Đế và Pin

Khi đã lắp xong khung và nắp, bạn có thể gắn thêm phần đế, miếng đệm (spacer) tùy chọn và pin. Nếu chân cắm (header pins) trên Heltec v3 hoặc Xiao ESP32S3 bị lồi ra khỏi khung, bạn hãy dùng thêm spacer. Nếu không muốn dùng spacer, bạn có thể cắt ngắn chân cắm đi. Lưu ý: các phần gờ dọc trên spacer phải hướng về phía khung/bo mạch Mesh Detect.

Tôi đã thiết kế các loại đế cho pin lithium 6mm và 10mm. Tôi đang dùng cell pin 104050 rất vừa vặn.

Nếu bạn không định dùng pin, có hai lựa chọn phần đế. Dùng bản 2mm nếu không dùng spacer và chân cắm của bạn bị lồi ra khỏi khung. Dùng bản "no-battery" nếu bạn có dùng spacer hoặc chân cắm đã phẳng với khung.

Bước 4: Lắp ráp hoàn thiện

Sau khi lắp mọi thứ lại, bạn cố định vỏ bằng 4 ốc và 4 tán M3. Dùng ốc 20mm nếu có gắn thêm spacer, nếu không thì ốc 16mm là đủ.

Bạn nên xoay ngược màn hình Heltec trong phần cài đặt Meshtastic (Display Config -> Flip Screen) để anten nằm ở phía trên của vỏ.

Lưu ý

Nếu bạn muốn tùy chỉnh các chi tiết, tôi đã đính kèm các tệp step trong mỗi thư mục.

Cập nhật ngày 4 tháng 3 năm 2026: Tôi đã cải tiến khung, thêm mẫu spacer và bổ sung nhiều lựa chọn về đế khác nhau.
