Mod khớp nối Oldham cho bộ kit CNC Proxxon MF70
Do gặp khó khăn trong việc căn chỉnh khớp nối của bộ kit CNC Proxxon MF70, mình đã thiết kế lại khớp nối kiểu Oldham dạng rời giúp linh hoạt hơn khi lắp đặt. Bản mod này hỗ trợ các trục chạy ổn định hơn dù có thể tăng độ rơ nhẹ.
Mô tả
Trong lúc lắp bộ kit CNC chuyển đổi cho Proxxon MF70 của Projunk, mình không tìm được khớp nối mềm (flex) phù hợp và cũng không thể canh chỉnh các khớp nối cho chuẩn được.
Mình đã dùng khớp nối gốc làm mẫu để thiết kế lại thành phiên bản dạng rời, giúp khớp nối chịu được sai số lệch trục tốt hơn. Có lẽ thiết kế này sẽ làm tăng độ rơ (play) và độ giật (backlash), đồng thời có thể sẽ nhanh bị mòn hơn!

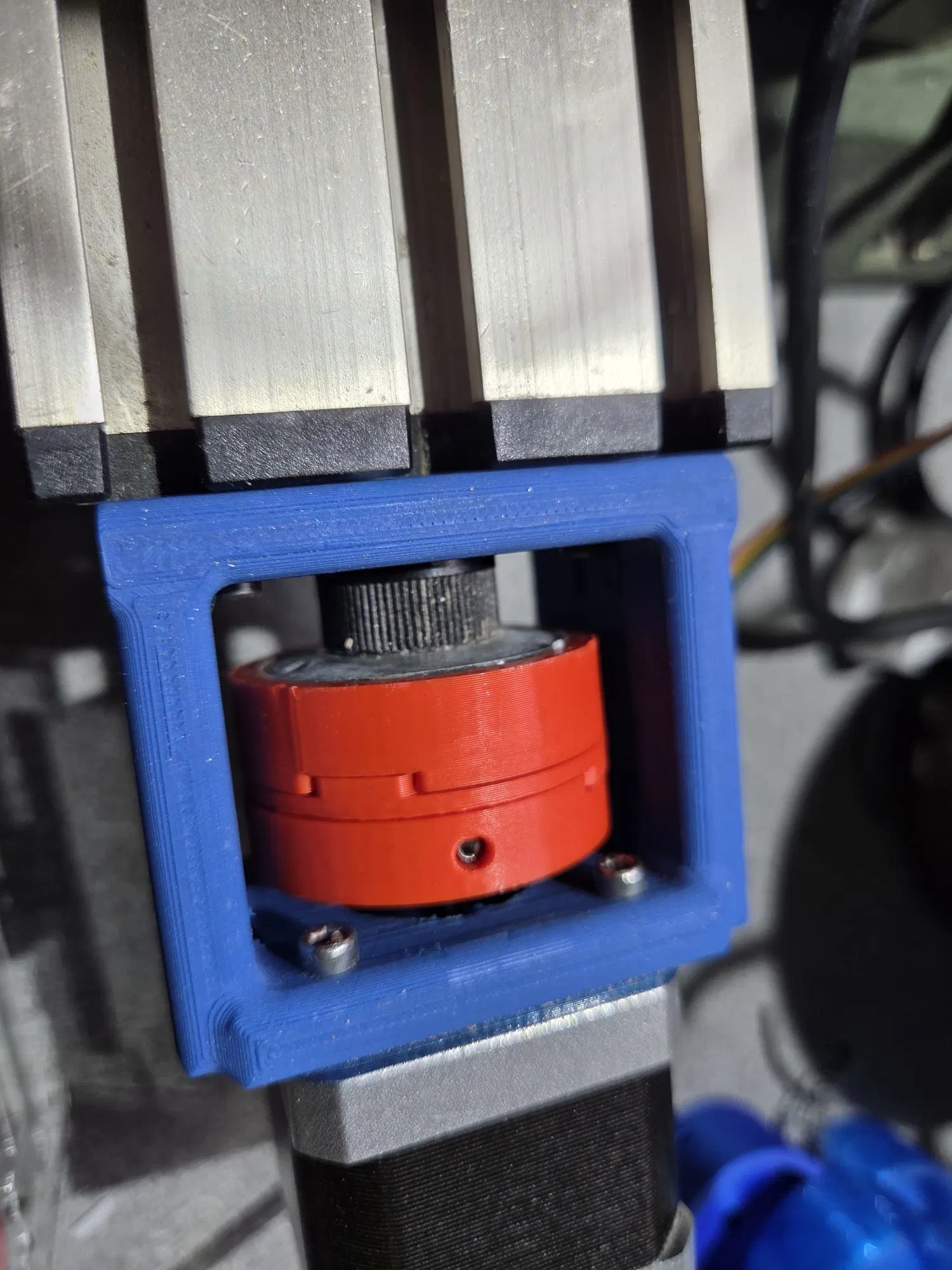

Hiện tại mình mới chỉ lắp thử vào cả 3 trục và kiểm tra thấy động cơ bước có thể vận hành các trục bình thường.
Thiết kế bằng f360, file thiết kế đã được đính kèm.
Cập nhật: Mình quên chưa làm các rãnh bên hông để vặn ốc gắn dễ hơn; thực tế thì lắp không cần các rãnh này cũng không khó lắm, vì bạn hoàn toàn có thể lắp khớp nối theo từng phần nếu khéo tay một chút.
