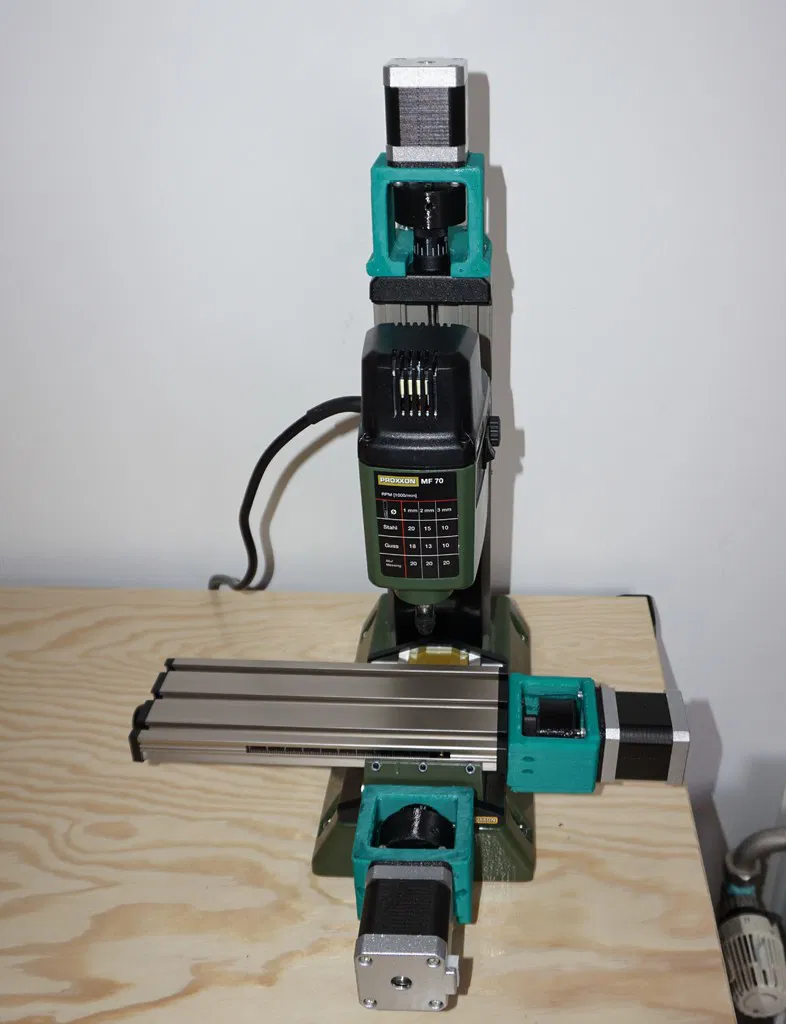

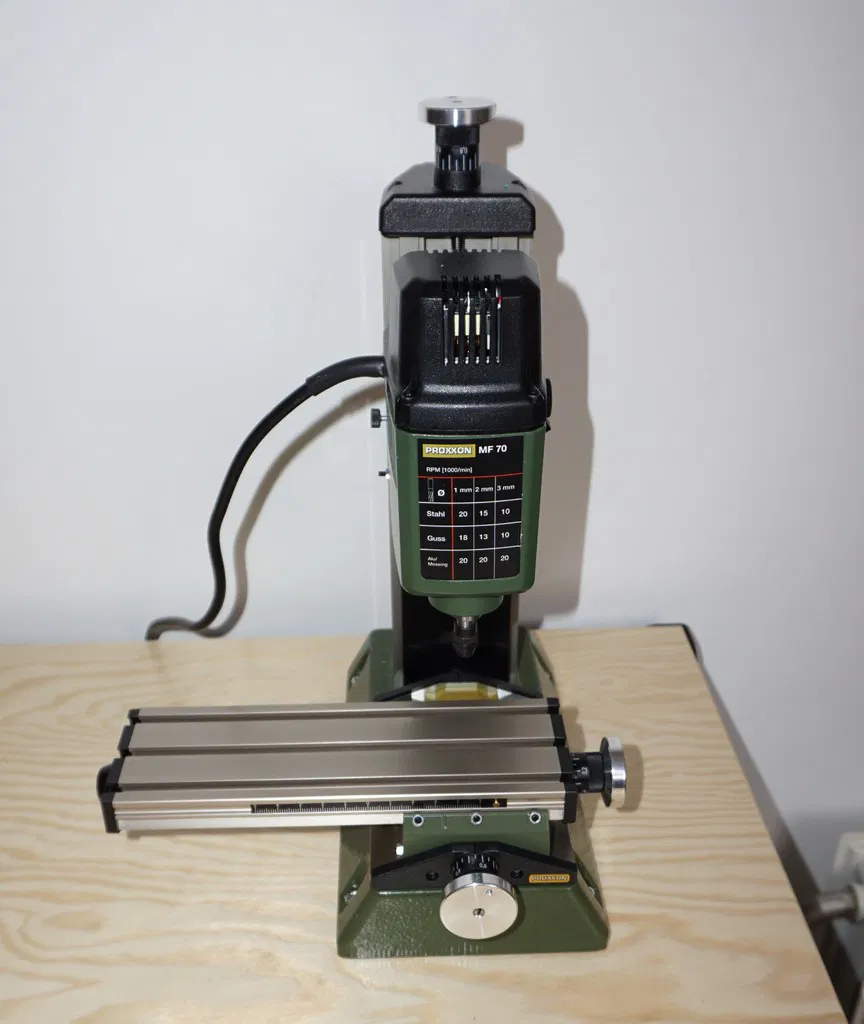

Bộ Kit CNC Cho Máy Phay Proxxon MF70

Proxxon MF70 CNC kit

Xem video Proxxon MF70 phay nhôm tại đây: https://www.youtube.com/watch?v=0W1iQ1PUNVY

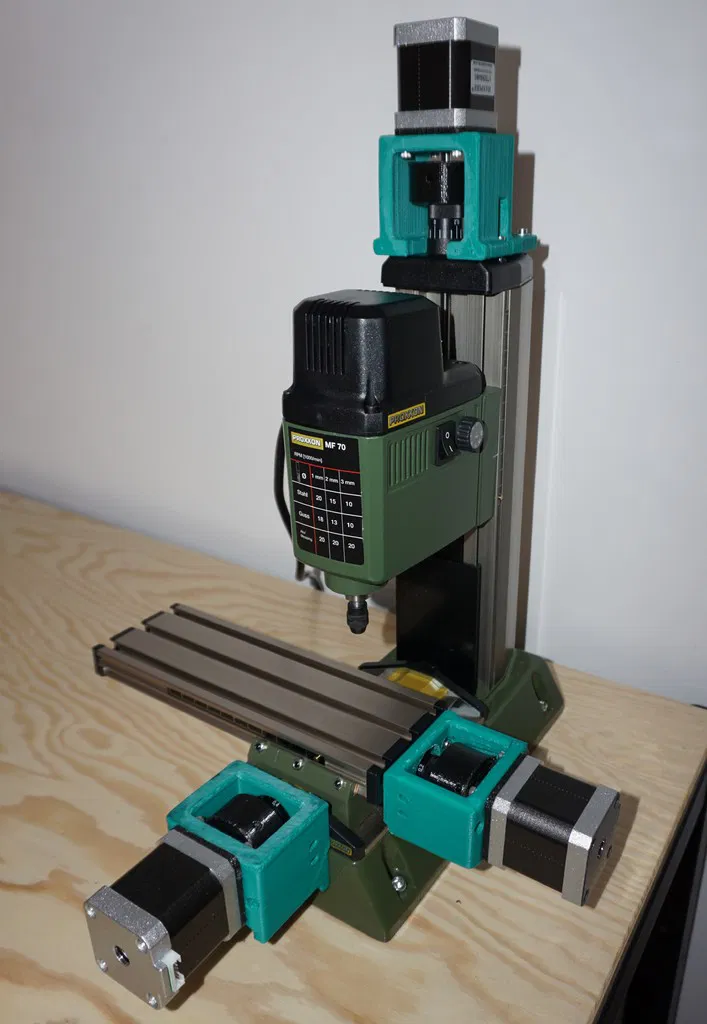

Bộ kit này là phiên bản cải tiến từ thiết kế của ttsalo với các thay đổi sau:

• Khai thác toàn bộ phạm vi bàn máy trục X. Thiết kế cũ làm mất 5mm phạm vi trục X; có lẽ do Proxxon đã thay đổi cấu trúc của dòng máy MF70.

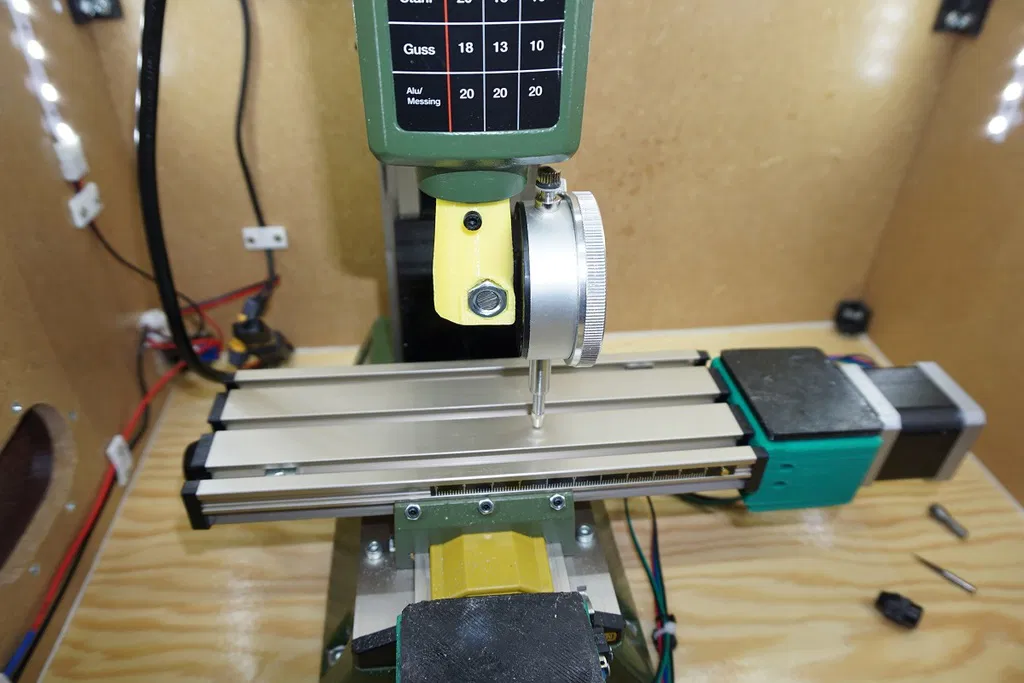

• Không cần tháo hay thay thế vòng bi; các trục X/Y/Z được điều khiển bằng khớp nối (coupler) gắn trực tiếp động cơ bước vào tay quay. Khớp nối có độ đàn hồi nhờ in bằng chất liệu NinjaTek.

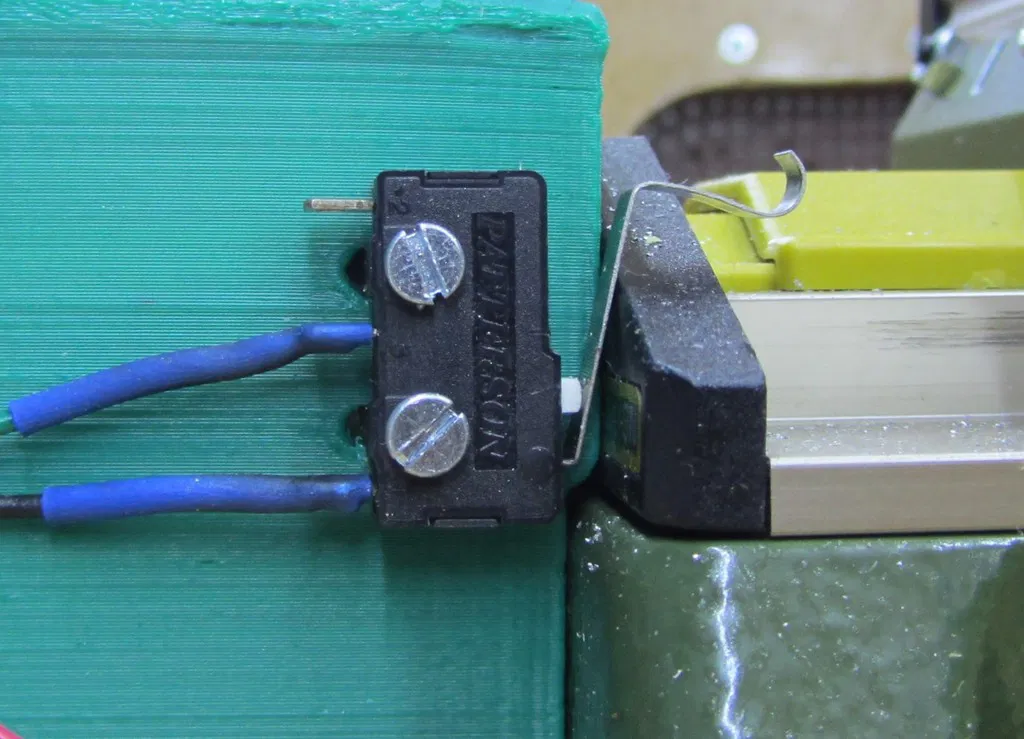

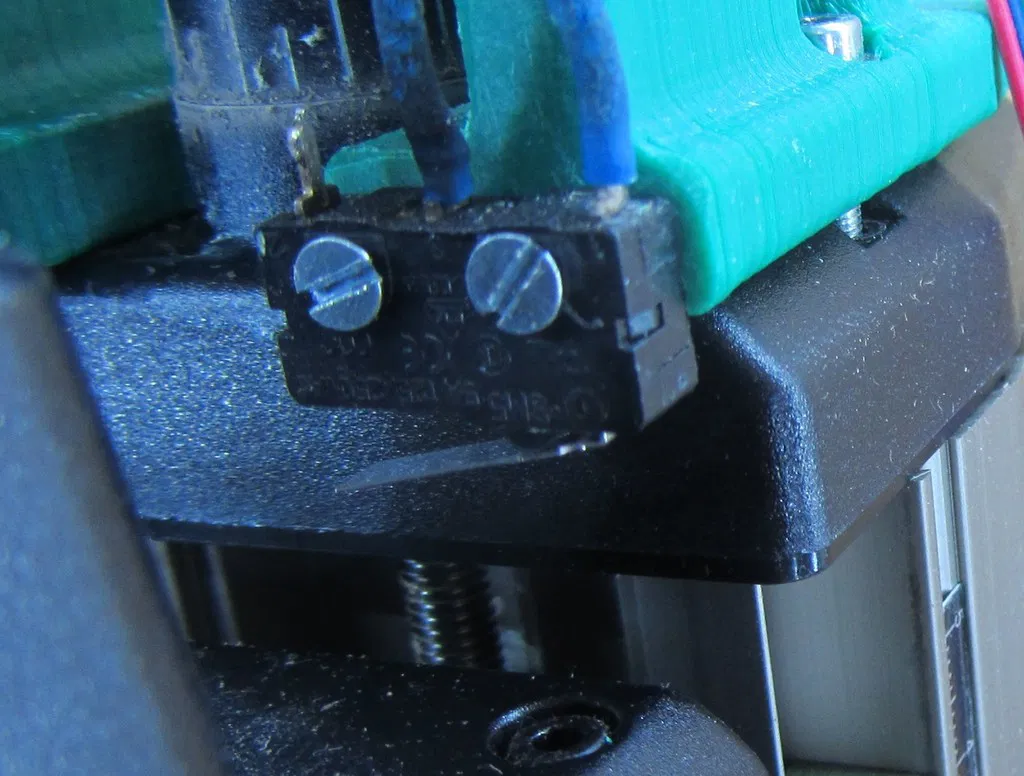

• Đã bổ sung lỗ gắn endstop cho tất cả các trục.

Các bộ phận in 3D cần thiết:

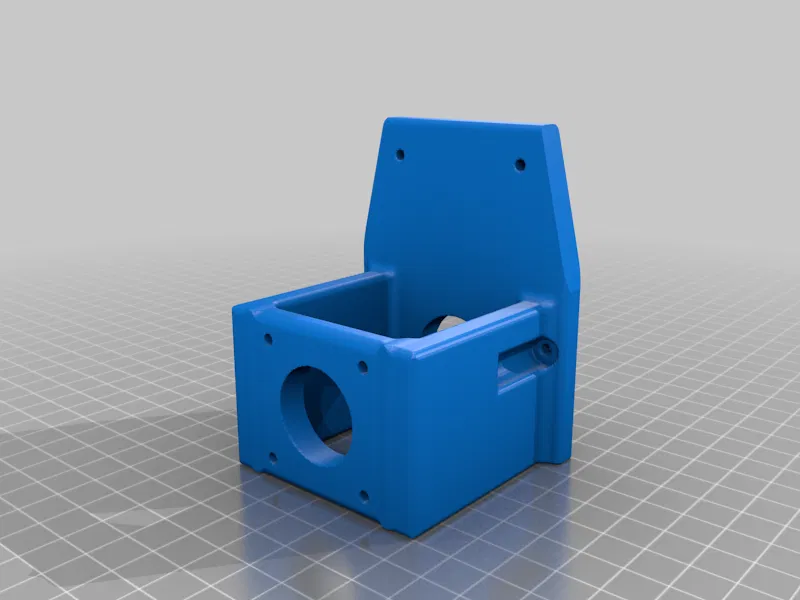

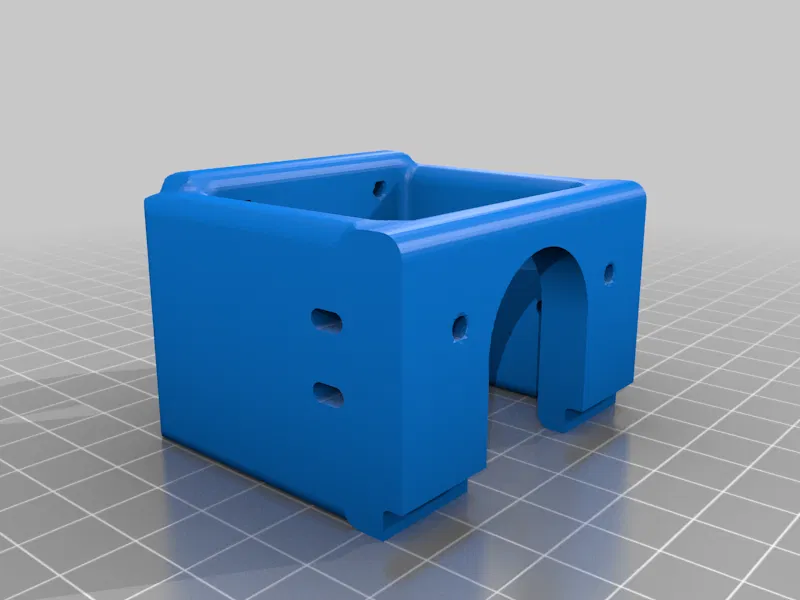

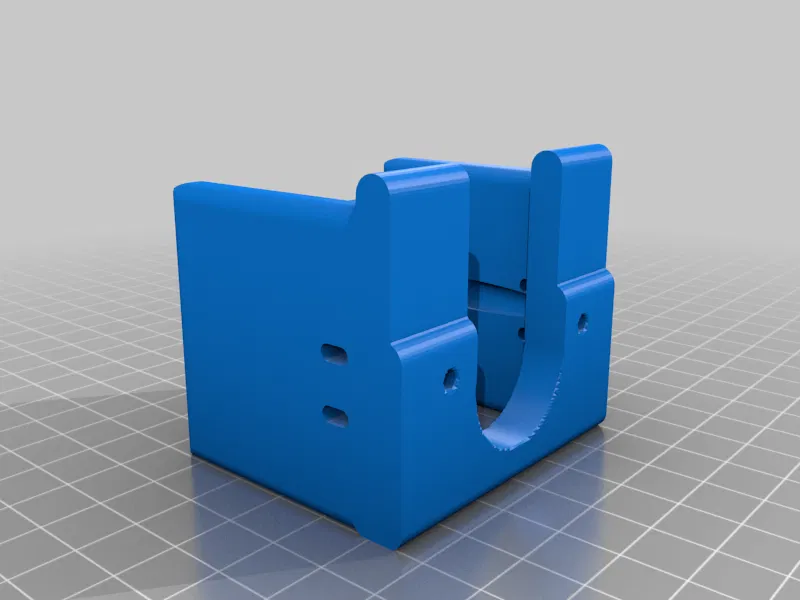

• BracketX.stl (1x)
• BracketY.stl (1x)

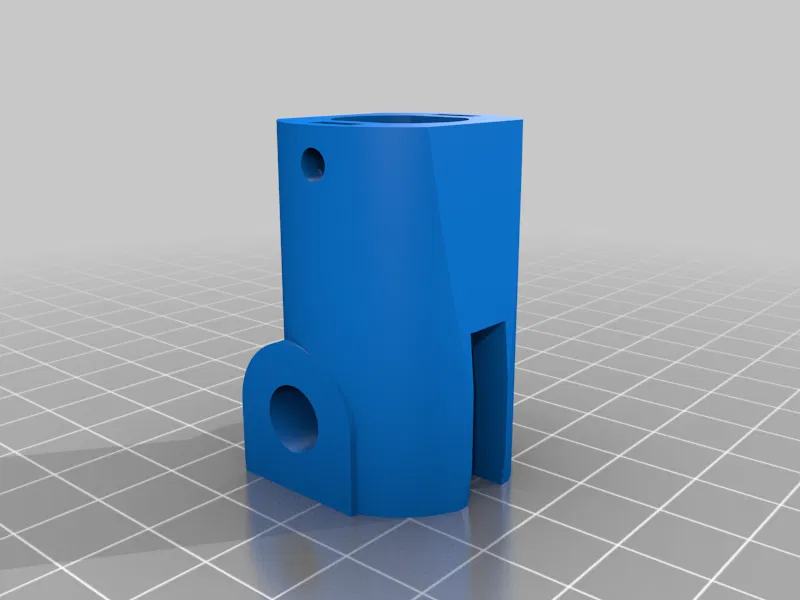

• BracketZ.stl (1x)

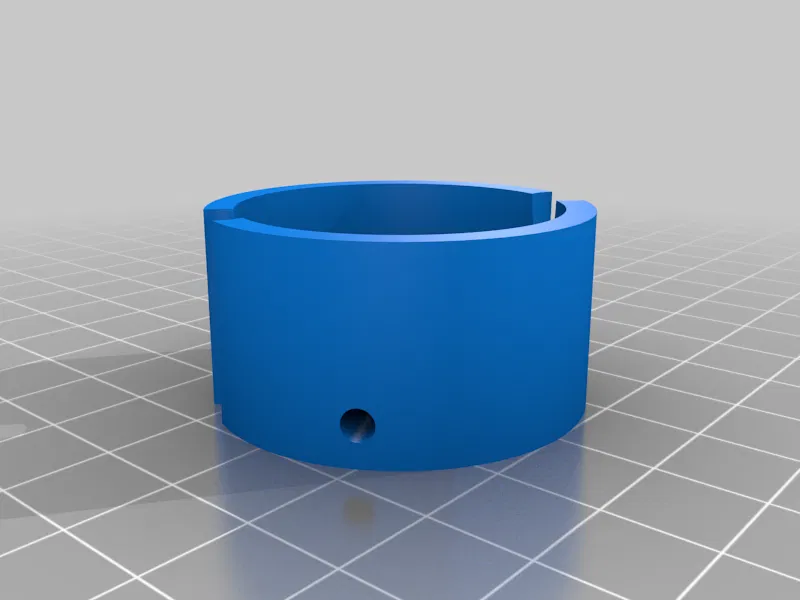

• CouplerXY.stl (2x)
• CouplerZ.stl (1x)

Các bộ phận in 3D tùy chọn:

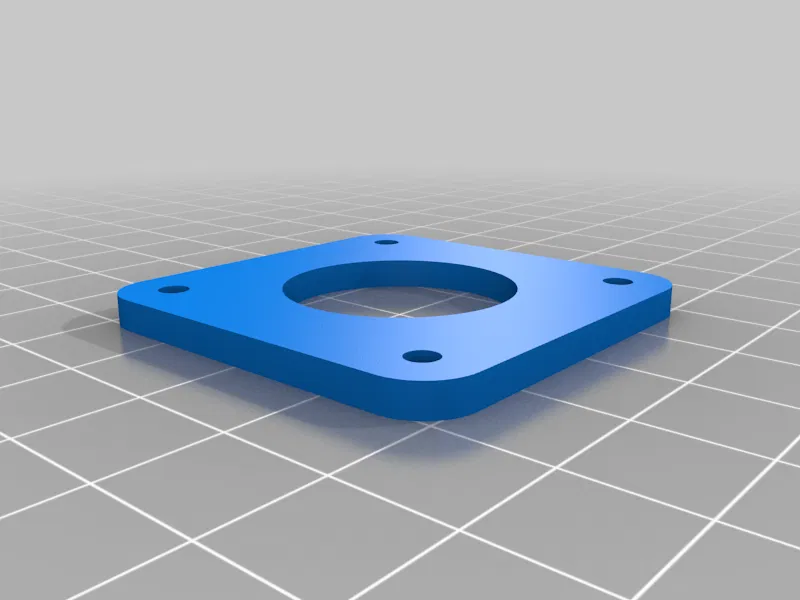

• ShockAbsorber.stl (3x)

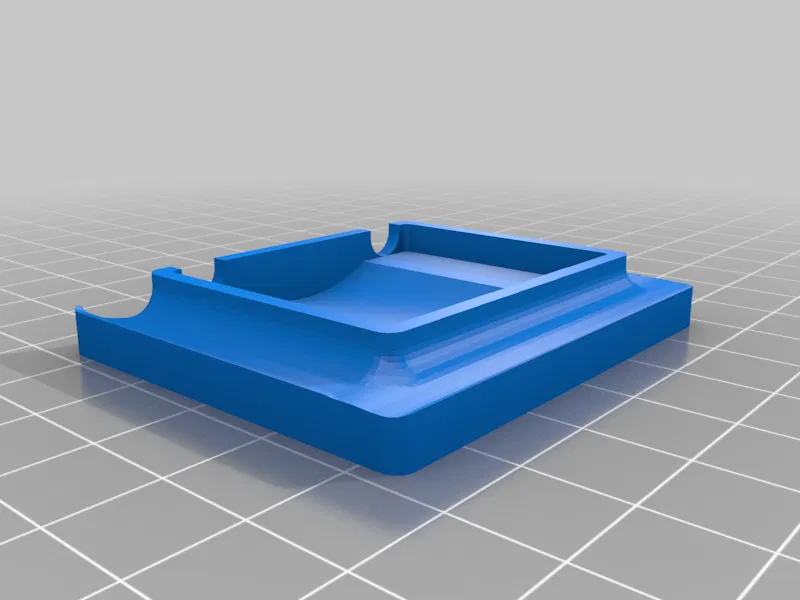

• DirtCapBracketX (1x)

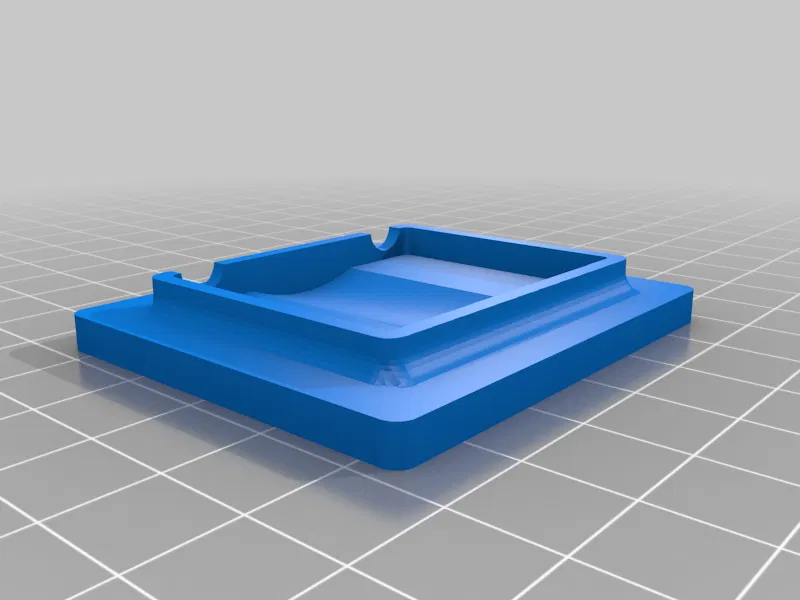

• DirtCapBracketY (1x)

Vật tư cần mua thêm:

• Nema17 (3x)
• Ốc lục giác M3x16 (15x)
• Ốc chí (grubscrew) M3 (6x)
• Đai ốc M3 (6x)
• Ốc lục giác M3x25 (4x) hoặc ốc đường kính 3mm dài hơn ốc gốc 8mm (4x)
• Ốc lục giác M3x30 (4x)
• Long đền M3 (4x)

Vật tư tùy chọn:

• Endswitch cho trục X và Y (2x)
• Ốc M2.5x20 (4x)
• Đai ốc M2.5 (4x)
• Endswitch cho trục Z (1x)
• Ốc đường kính 2.5mm, dài 15mm (2x)

Chất liệu in đề xuất:

• ABS (infill 95%): BracketX, BracketY, BracketZ
• NinjaTek Cheetah (infill 50%): CouplerXY, CouplerZ, DirtCapBracketX, DirtCapBracketY
• NinjaFlex (infill 20%): ShockAbsorber
• Không cần dùng support khi in.

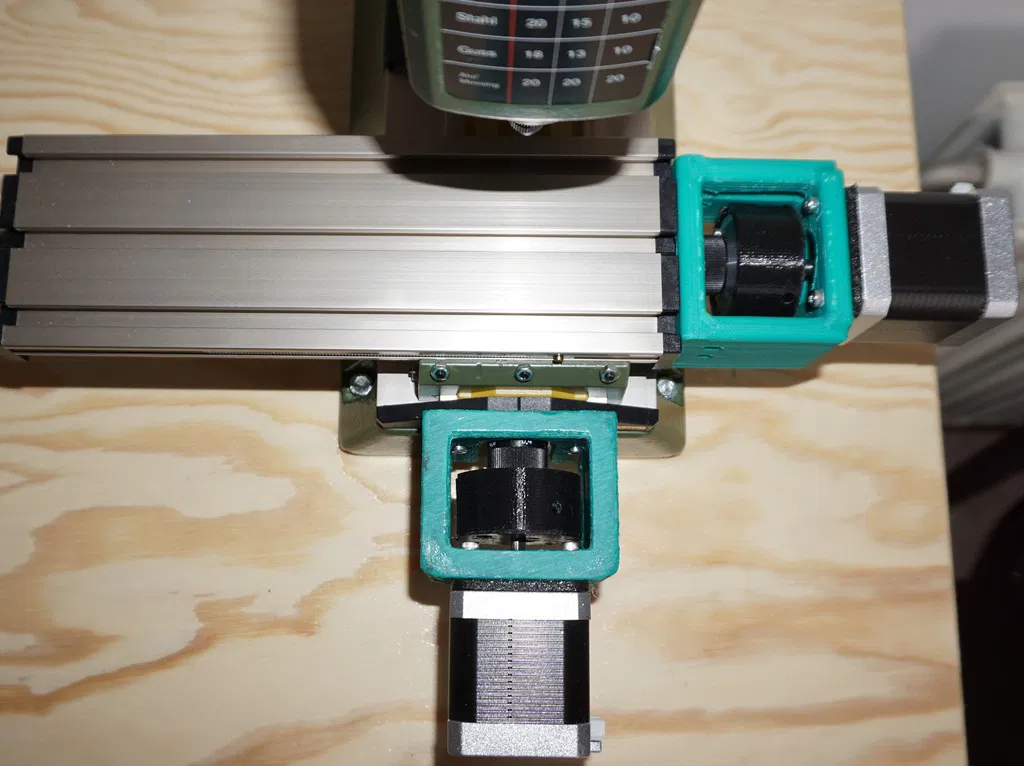

Hướng dẫn lắp ráp trục X và Y:

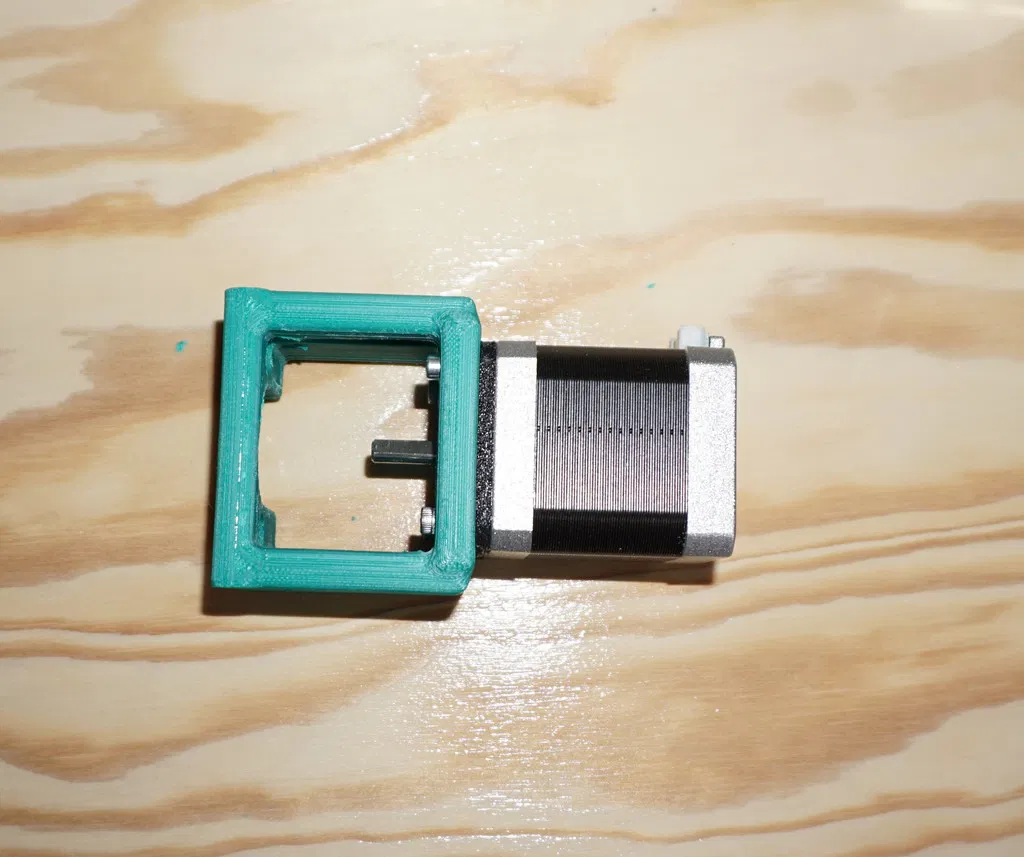

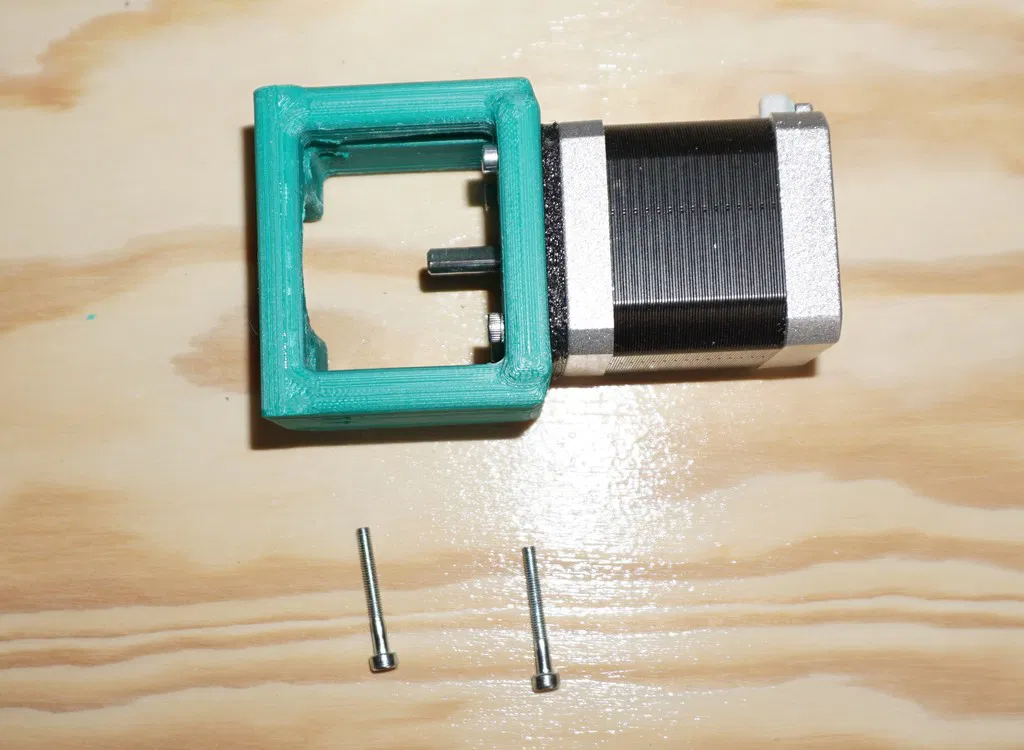

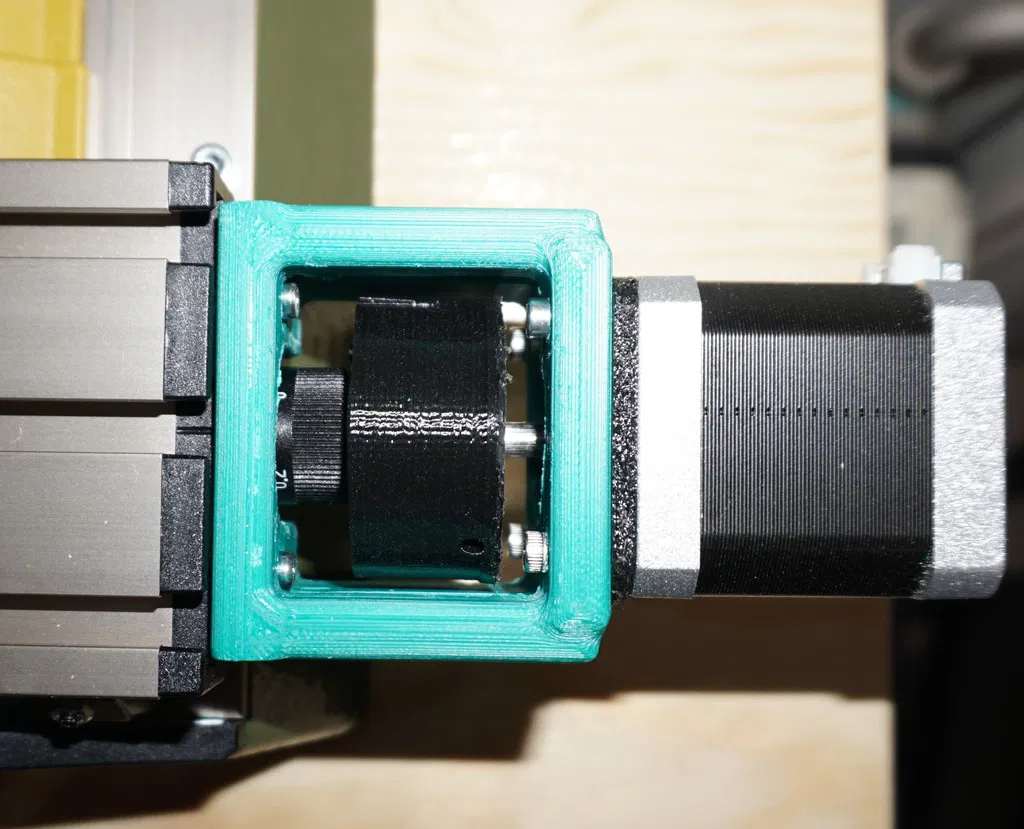

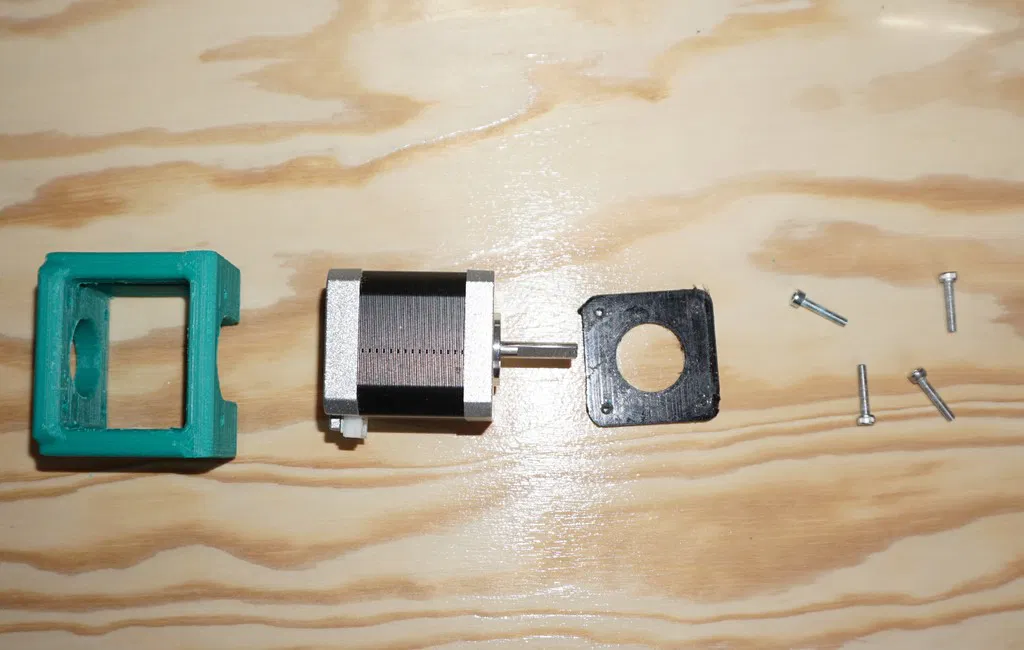

• Gắn motor bước vào bracketX(Y) và bộ giảm chấn bằng ốc M3x16 (4x).

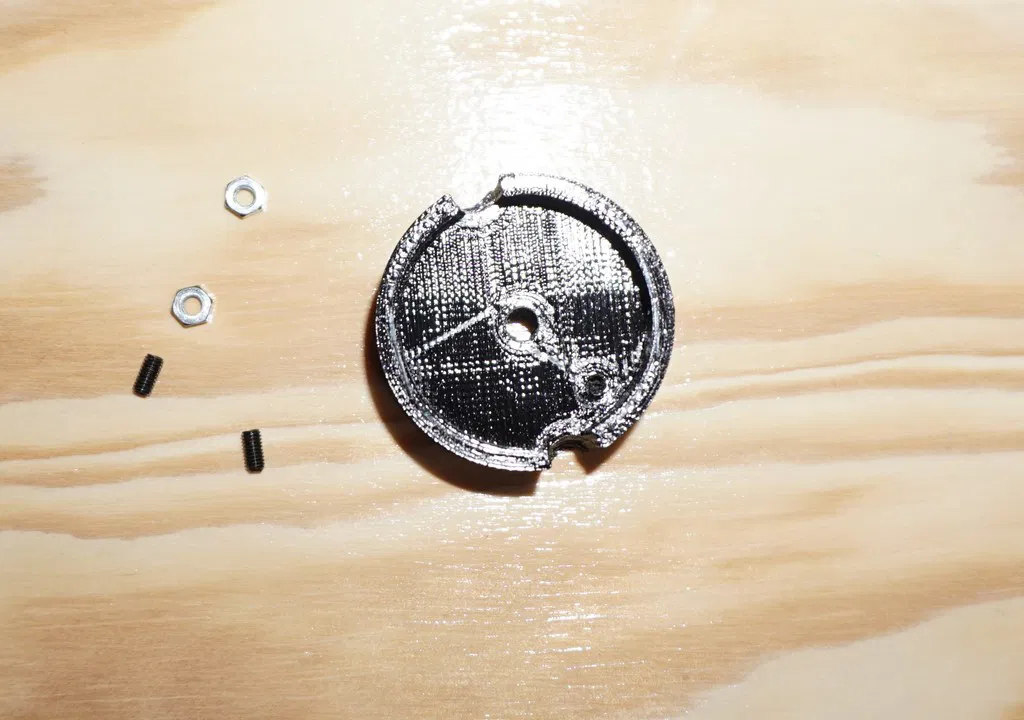

• Lắp couplerXY sử dụng 2 ốc chí và 2 đai ốc M3.
• Gắn couplerXY vào tay quay bằng ốc M3x16 (nhớ tháo tay cầm của tay quay trước).
• Gắn bracketX(Y) vào bàn máy X/Y bằng ốc M3x25 (2x).

Hướng dẫn lắp ráp trục Z:

• Gắn motor bước vào bracketZ và bộ giảm chấn bằng ốc M3x16 (4x).
• Lắp couplerZ bằng 2 ốc chí và 2 đai ốc M3.
• Gắn couplerZ vào tay quay bằng ốc M3x16.
• Gắn bracketZ vào cột trục Z bằng ốc M3x30 (4x).

Lưu ý:

• Mình đã taro ren M3 cho bàn máy trục X/Y vì không tìm được ốc có bước ren giống ốc zin. Nếu các bạn tìm được ốc dài hơn ốc gốc 8mm thì không cần taro lại.

Cập nhật 21/05/2020:

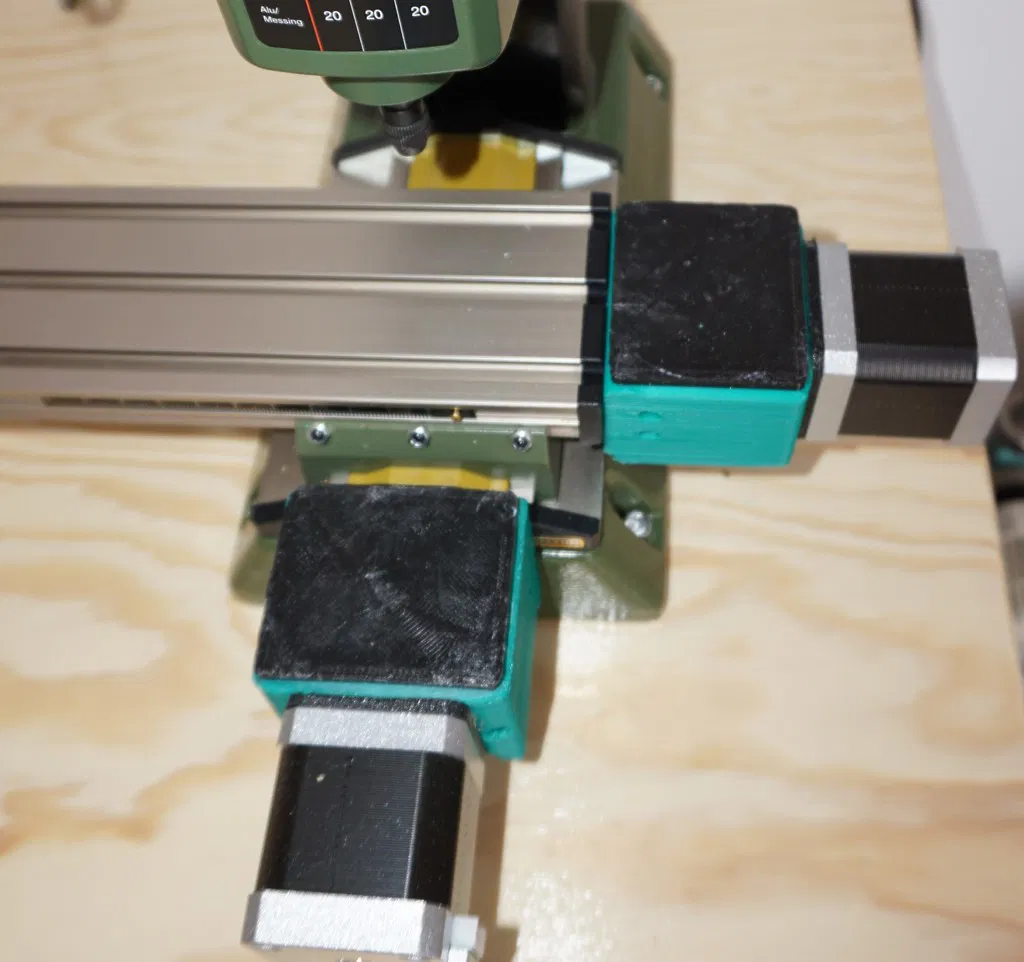

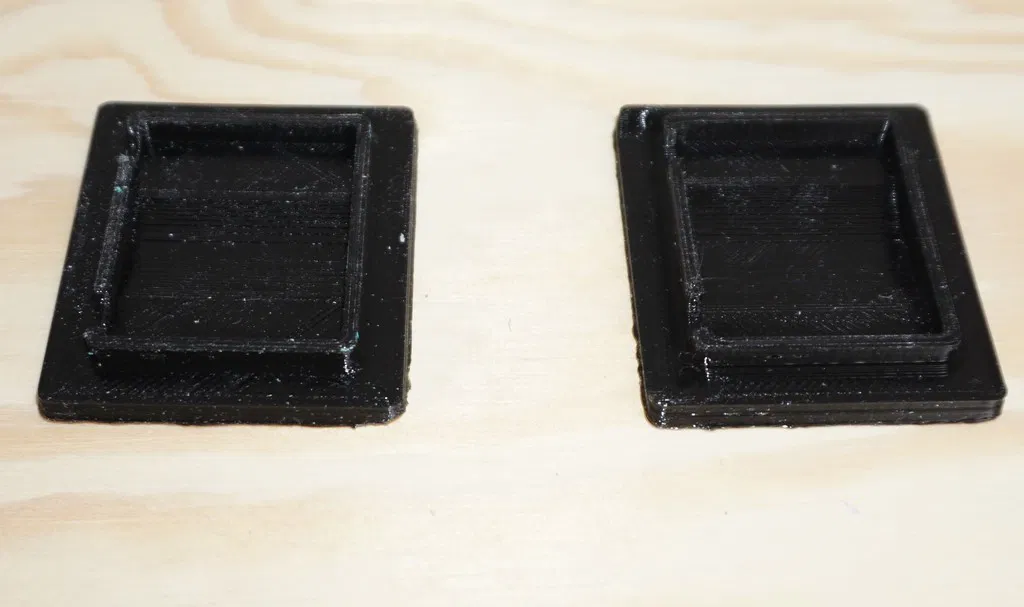

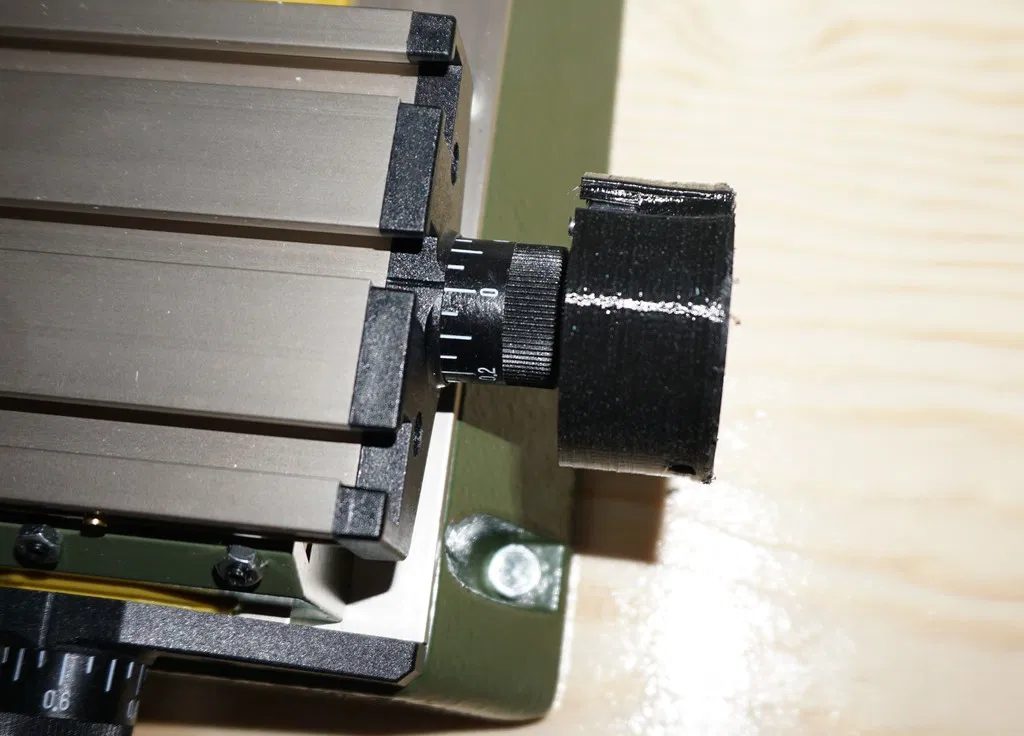

• Thêm nắp chắn bụi tùy chọn cho BracketX và BracketY.

Cập nhật 01/01/2021:

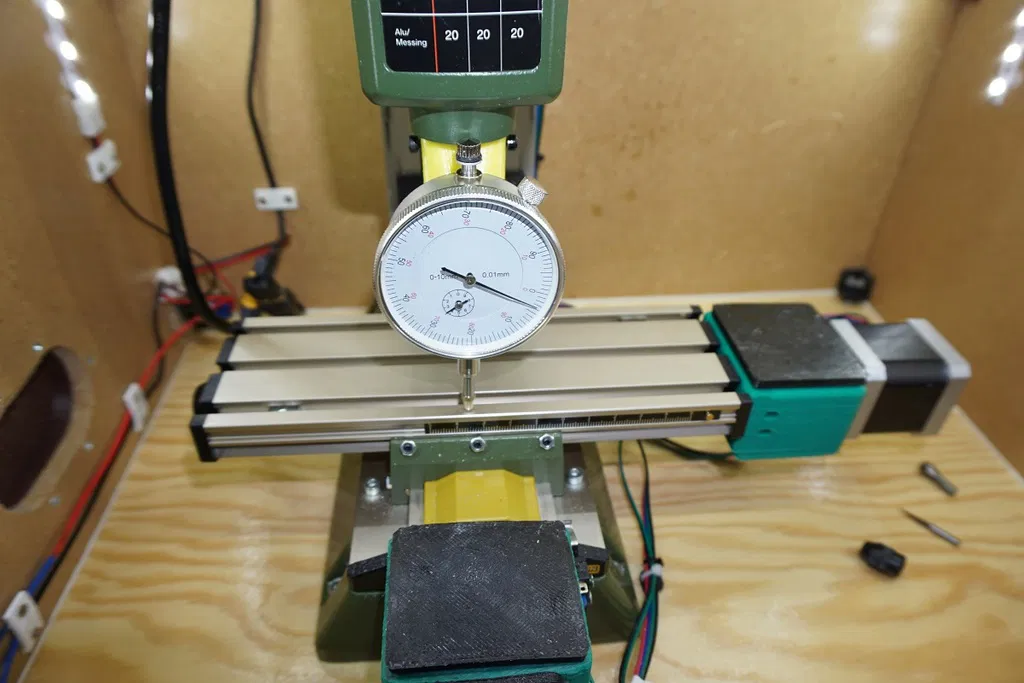

• Thêm giá đỡ đồng hồ đo "GaugeHolder.stl".
