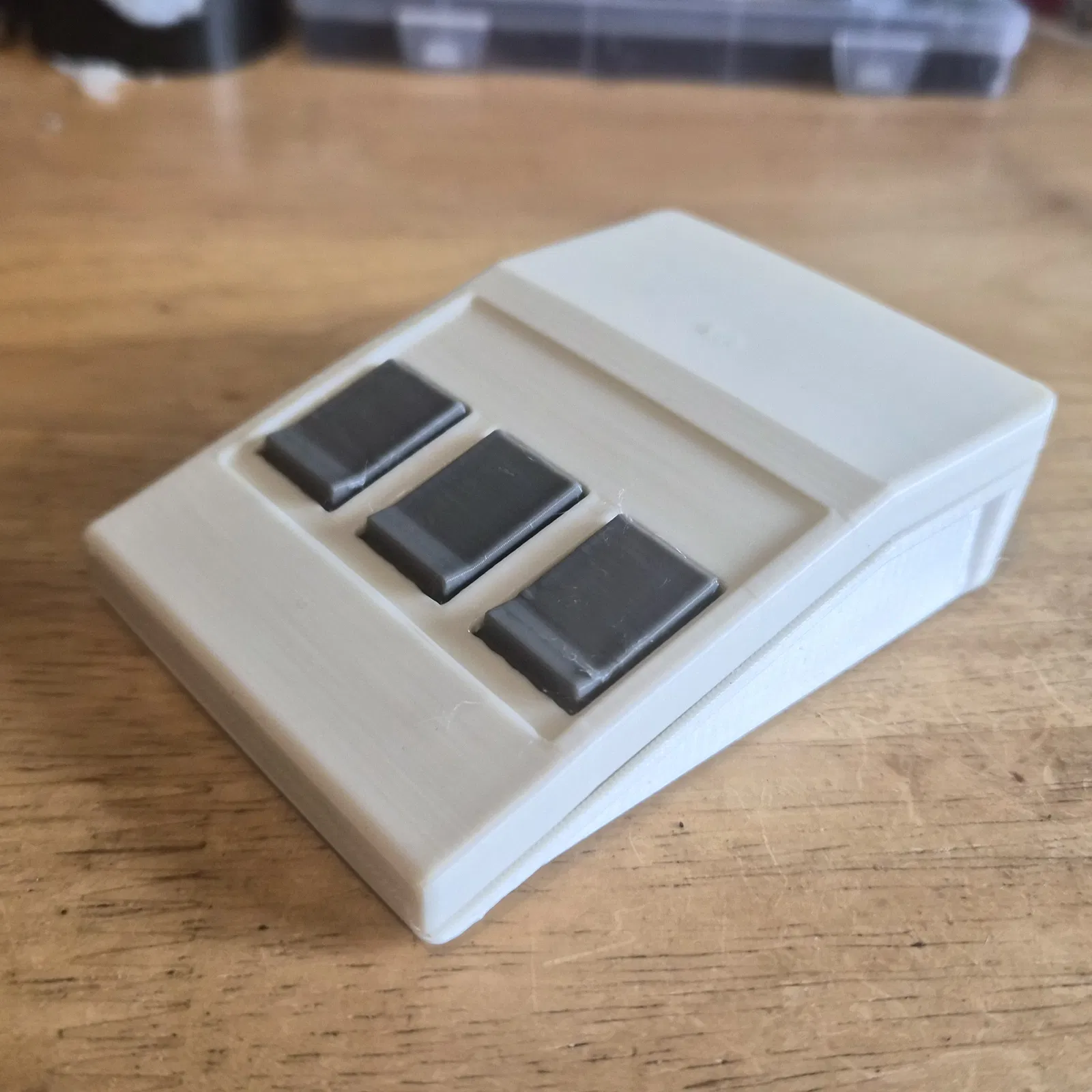

Tái tạo Logitech C7: Chuột 3 nút phong cách Retro

Tận dụng linh kiện bên trong của Logitech M185, bạn có thể sống lại những kỷ niệm xưa cũ bằng cách tạo ra một chiếc chuột Logitech C7 3 nút mới.

LINH KIỆN CẦN THIẾT:

• Chuột Logitech M185 (để lấy linh kiện)
• Ốc vít chìm M3 x 8 (6 con)

IN ẤN:

• Các nút bấm: Để có bề mặt đẹp nhất, mình đã in các nút và nắp theo chiều thẳng đứng, với 3 nút hướng lên trên, sử dụng brim và tree support.
• Nắp: In thẳng đứng với các lỗ nút, dùng tree support nhưng không cần brim.
• Đế: In nằm phẳng với mặt đáy đặt trên bàn in, cần hỗ trợ của support.

Trong bản in mẫu, mình dùng nhựa PETG. Các nút bấm cần độ dẻo một chút để hoạt động chính xác, dù dùng PLA cũng có thể ổn. Hình ảnh mẫu của mình sử dụng nhựa SUNLU PETG màu Trắng xương (Bone White) và Xám.

THÁO RỜI M185:
Tháo một ốc vít duy nhất của M185 để bung toàn bộ. Bạn cần giữ lại bo mạch (PCB) cùng các cực pin, hãy cẩn thận tháo rời. Bạn sẽ không cần con lăn cho máy tính retro, nên hãy nhấc nó ra và bẻ phần cảm biến con lăn nằm phẳng xuống. Phần khung đỡ kim loại có thể bẻ cong và tháo hẳn khỏi PCB. Nút giữa của chuột retro sẽ nhấn vào cảm biến "click" của con lăn, nên hãy giữ nguyên cảm biến đó.

LẮP RÁP:

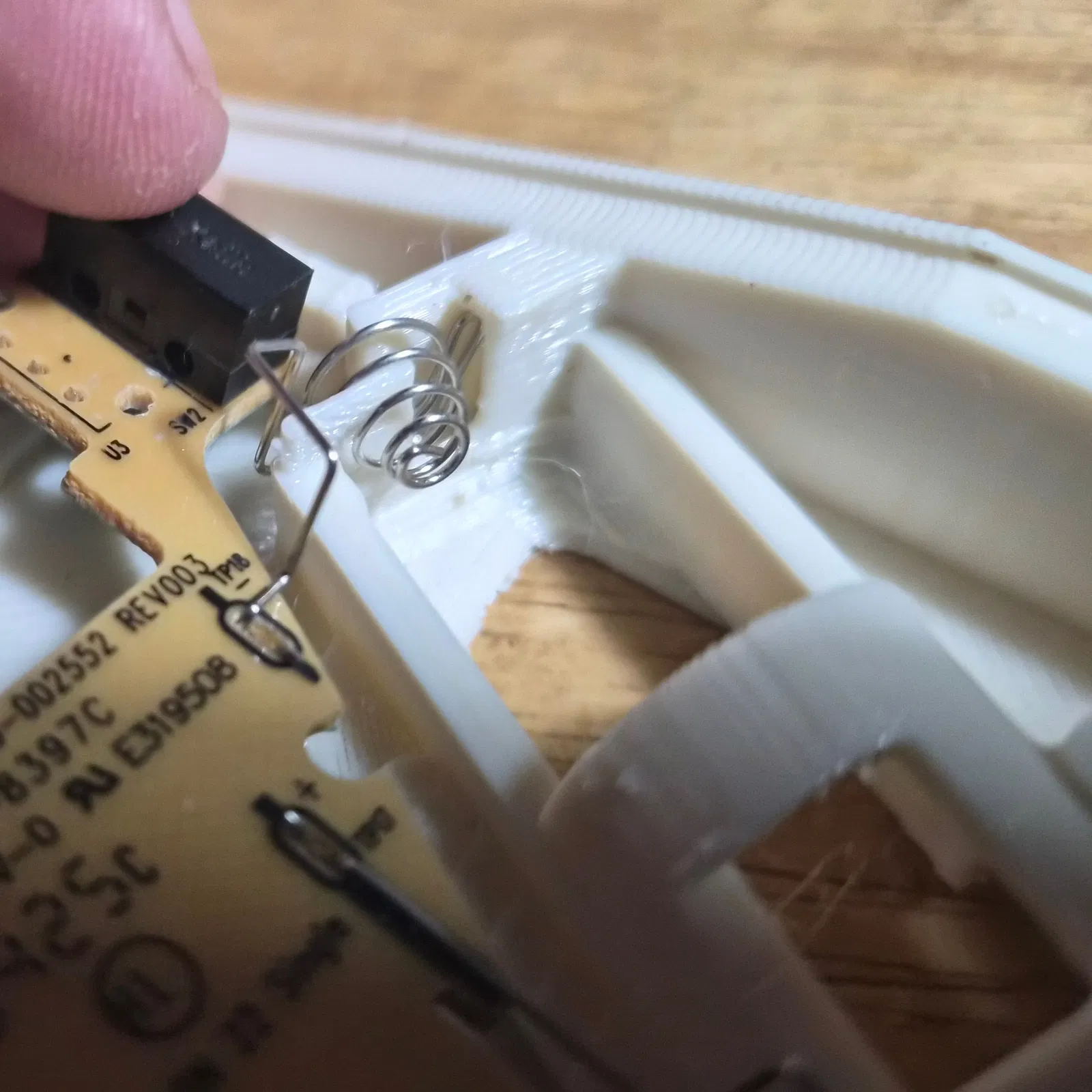

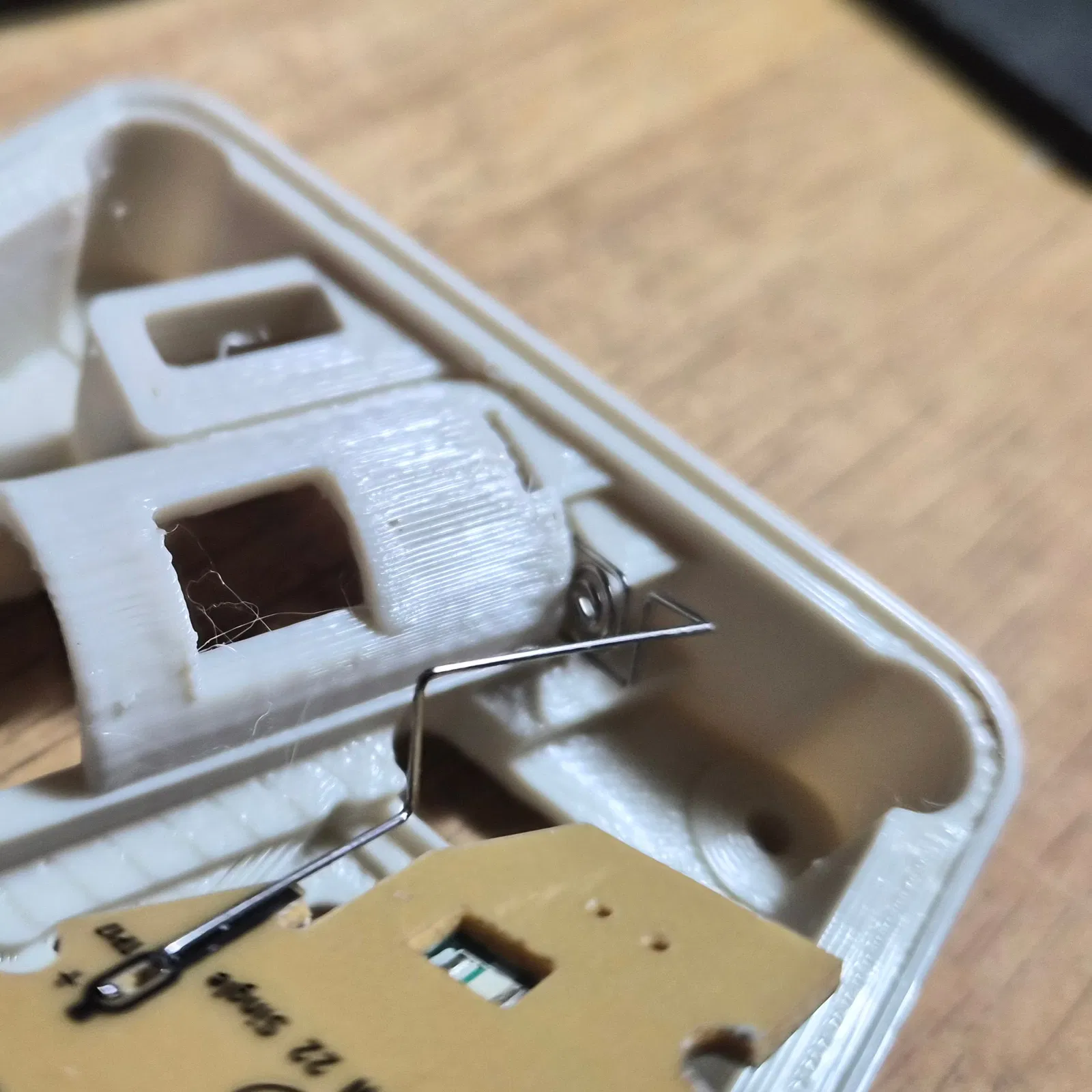

Đặt PCB vào phần đế vừa in, cẩn thận luồn dây điện vào các khe tương ứng xung quanh khay pin. Viên pin sẽ nằm ở góc hơi khác so với M185 gốc nhưng dây điện chỉ cần được đẩy vào đúng vị trí. Dây dương (phía sau chuột) đẩy ngang vào khe, còn lò xo cực âm nhấn xuống khe bên dưới.

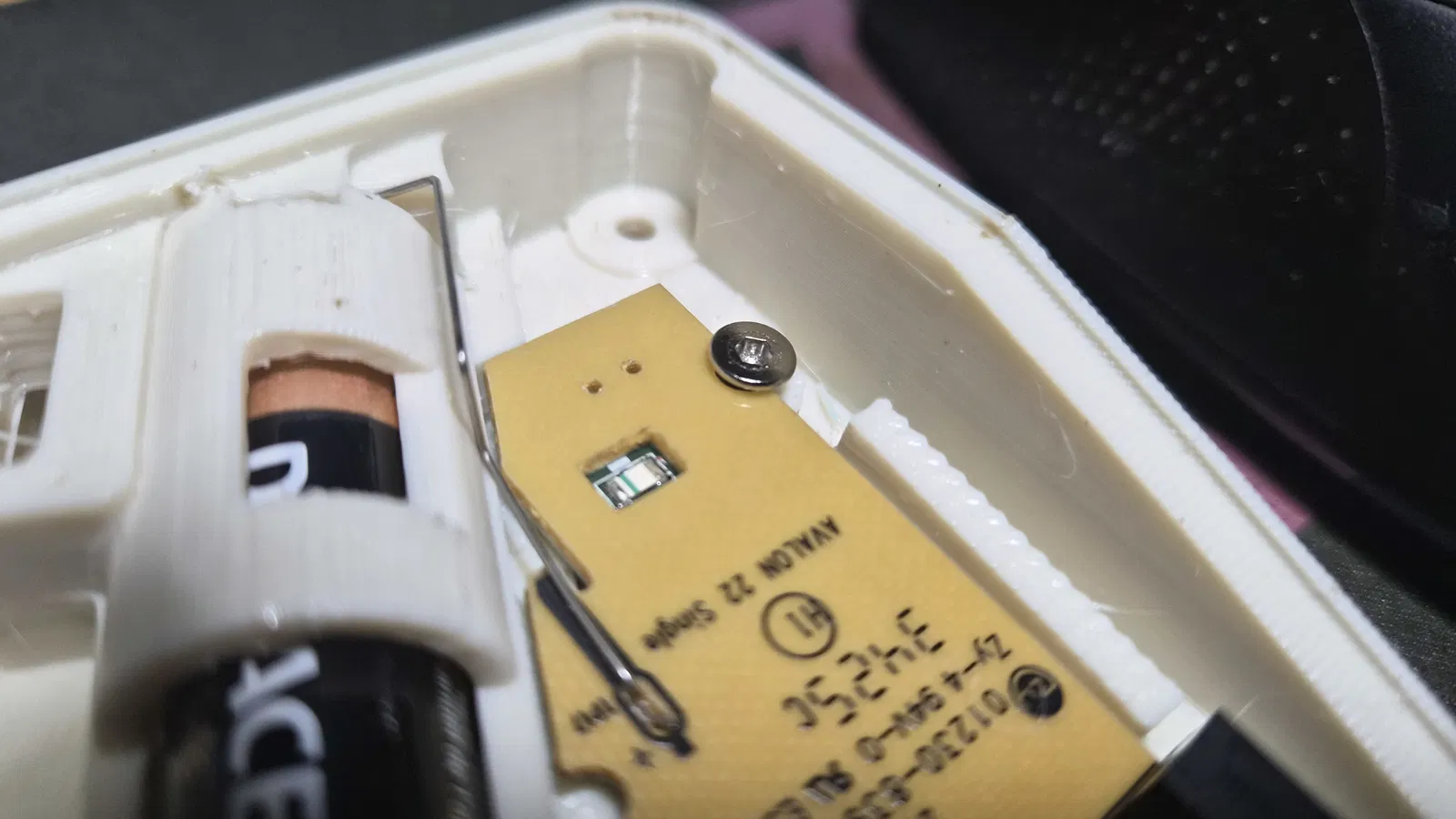

PCB cần được nhấn xuống và trượt nhẹ về phía sau chuột để vào khớp cài ở phía trước. Dùng một con ốc gần phía sau PCB để cố định, vì thao tác nhấn nút cần PCB thật chắc chắn. Thiết kế này để PCB hơi nghiêng thấp ở phía trước so với phía sau, điều này là bình thường!

Các nút bấm có thể vặn chặt vào nắp chuột. Có thể nó sẽ giữ được mà không cần ốc hoặc bạn có thể dán keo, nhưng dùng ốc là ổn nhất.

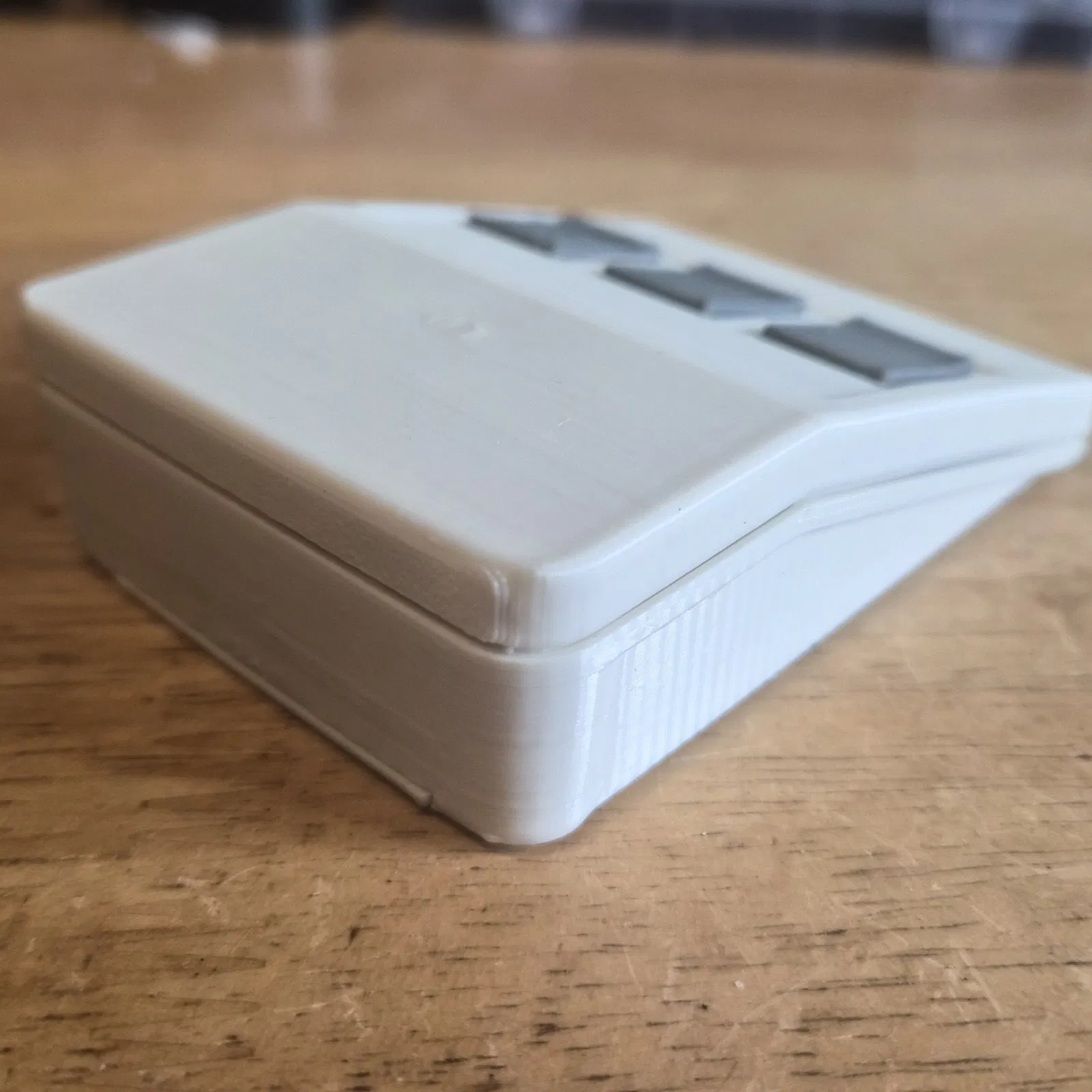

Nắp chuột sẽ đặt lên trên đế và gắn bằng 4 con ốc từ mặt dưới. Hãy đảm bảo bạn nhấn được từng nút và nghe thấy tiếng click nhỏ. Nút giữa thường sẽ kêu to hơn.

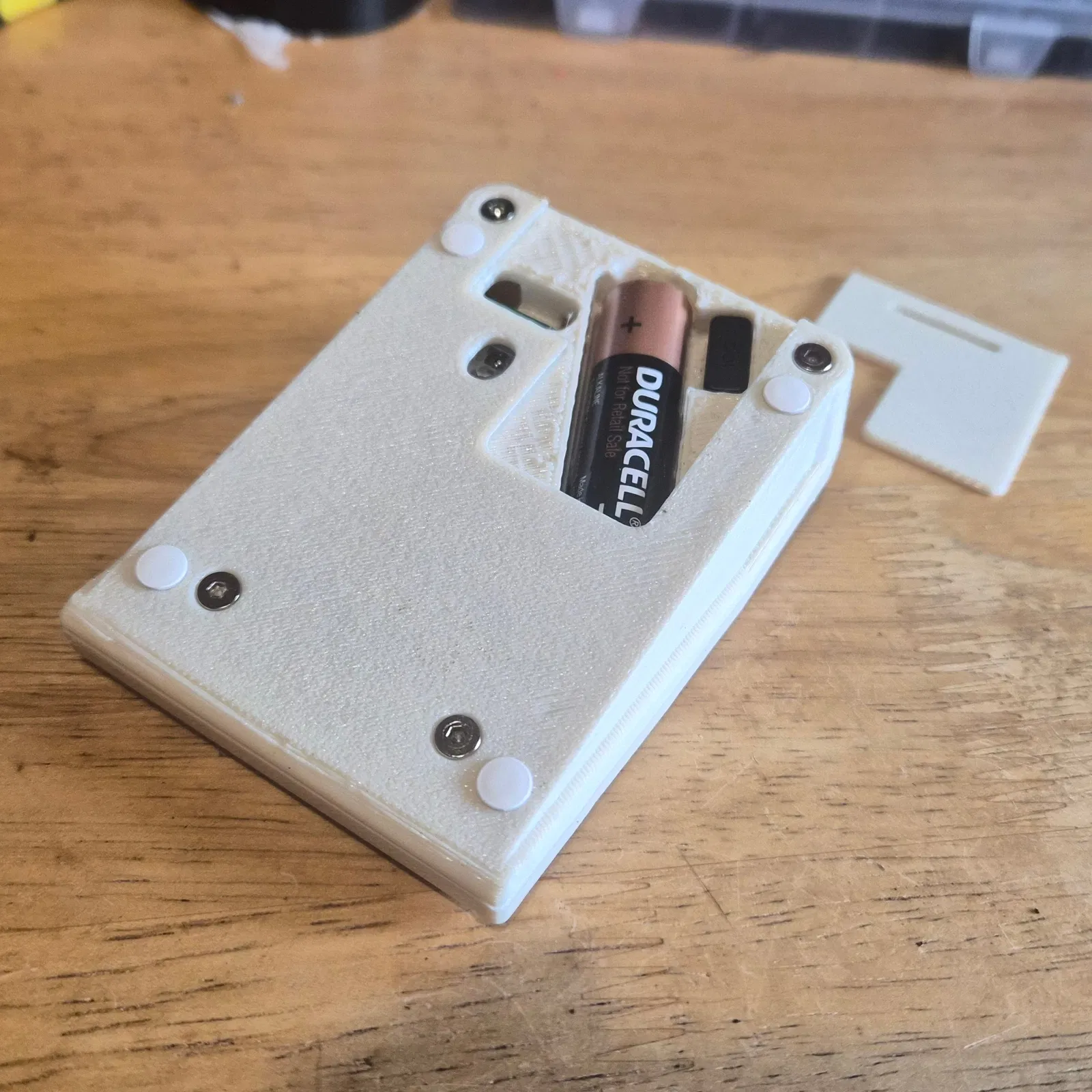

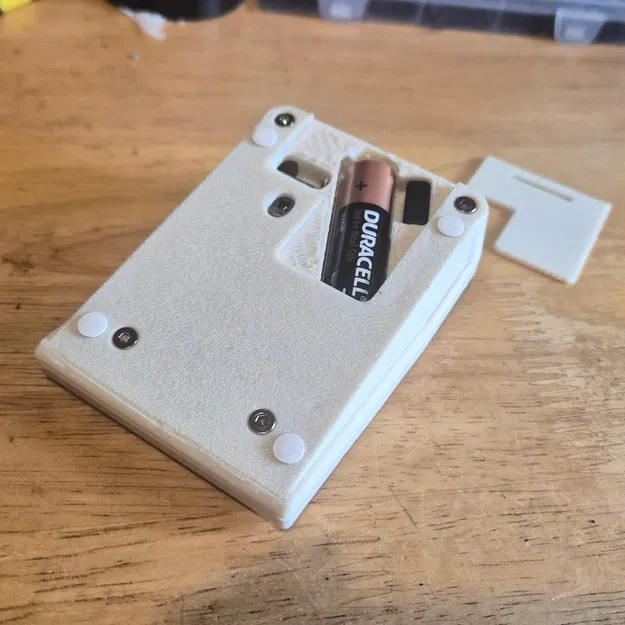

Lắp viên pin AA vào khay bên dưới và trượt nắp pin mới vào. Nó chỉ khớp theo một chiều duy nhất. Bên trong có sẵn chỗ để cất đầu thu USB nếu cần. Mình chưa tìm được cách đặt nút nguồn chính xác, nên tạm thời để công tắc PCB lộ ra ở mặt dưới, bạn có thể thao tác bằng đầu bút chì nhọn hoặc góc của nắp pin.

Nếu bạn muốn dán thêm miếng trượt dưới chuột, thiết kế đã có sẵn các vòng lõm ở gần 4 góc để bạn định vị chúng.
