Dan A4 SFX (V4+) Spacer CPU & GPU (+16, 18, 20mm) - Tăng không gian tản nhiệt

Món này chỉ dùng được cho Dan A4 SFX V4 hoặc đời mới hơn vì cần dùng các lỗ ren ở bên hông để bắt ốc, cùng với các chốt và kẹp zin.

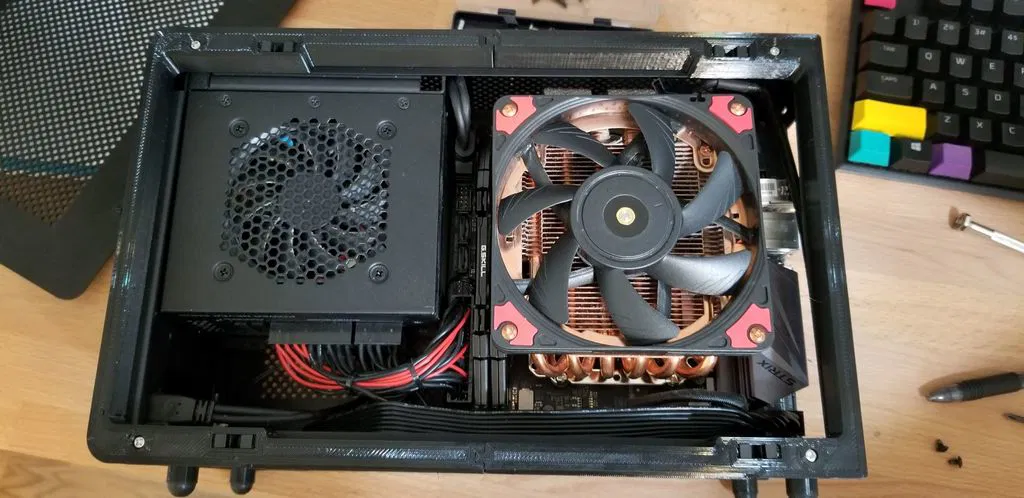

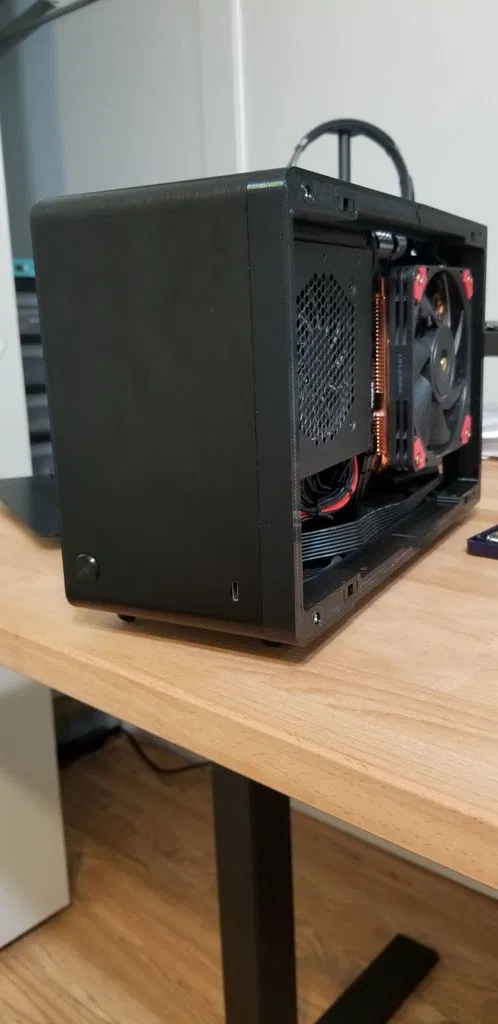

Tôi cần thêm không gian cho bộ tản nhiệt lớn hơn so với kích thước thùng máy (tôi đang dùng Thermalright AXP 100 full copper + quạt noctua 120mm cho Ryzen 3900x). Ban đầu tôi đã thử làm một mặt hông có khoét lỗ để vừa, nhưng giải pháp này giúp tôi "đóng kín" máy tốt hơn và tận dụng lại được nắp hông zin.

Theo lý thuyết thì nó tăng dung tích thùng máy lên khoảng 8.1L cho một bên. Thực tế thì ít hơn một chút vì cần tính dung tích bên trong, nhưng mà tôi lười tính toán quá.

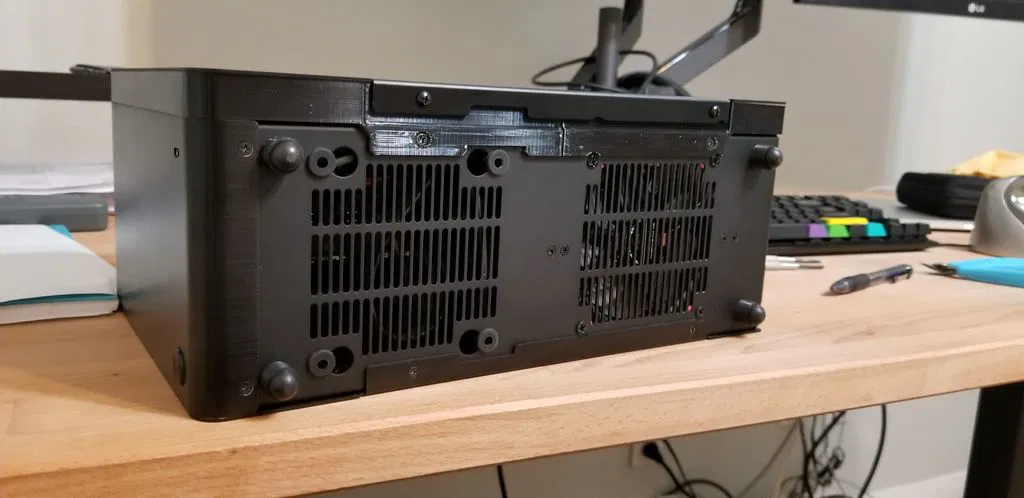

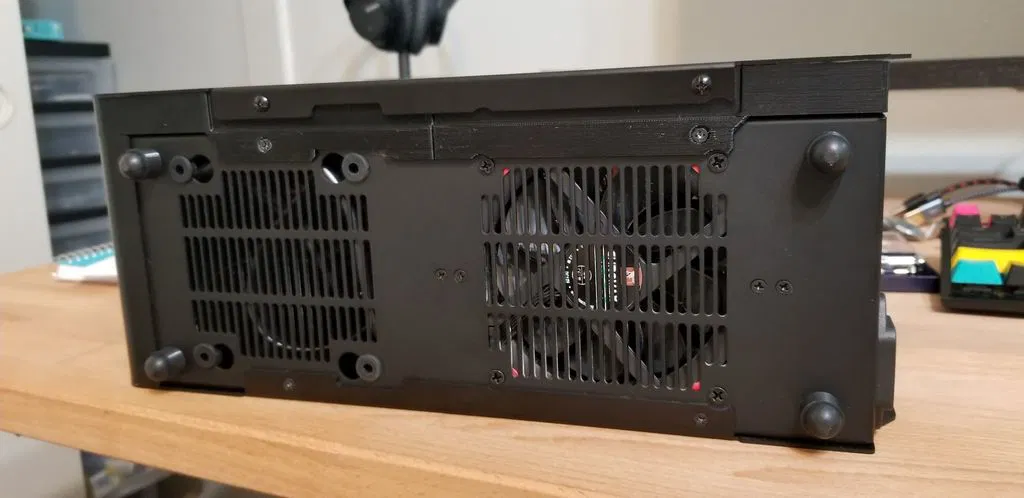

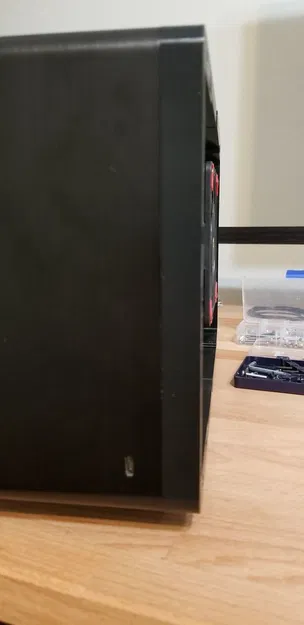

Hiện có vài loại spacer khác nhưng chúng thường dựa vào kẹp zin để gắn, loại đó chỉ hợp với Dan A4 đời cũ và chủ yếu cho bên GPU. Mẫu này tận dụng lỗ ren sẵn có trên V4+ để bắt spacer vào hông (bạn sẽ cần vài con ốc M3x16). Phần gờ dưới sẽ khớp vào các điểm gắn zin, sau đó bạn lắp nắp nhôm lên trên (tháo kẹp từ case cũ sang gắn vào spacer). Nắp sẽ được giữ chặt bởi các chốt, còn phần gờ dưới sẽ được bắt vít vào spacer.

Tôi đang dùng bộ ốc M3 này cho nhiều dự án, bao gồm cả cái này: https://amzn.to/4l4uJdB

Mẫu này không cần support khi in nếu bạn đặt mặt gờ dưới hướng lên trên (lỗ bắt ốc âm có thể hơi võng một xíu nhưng vẫn ổn).

Theo kỹ thuật thì bạn nên in bằng PETG hoặc nhựa xịn hơn, dùng PLA thì may ra vẫn được nhưng tôi chưa thử.

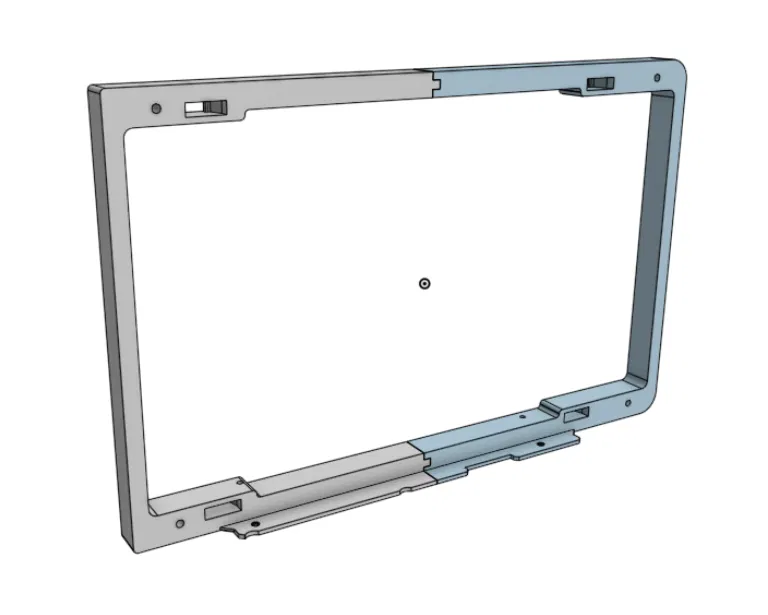

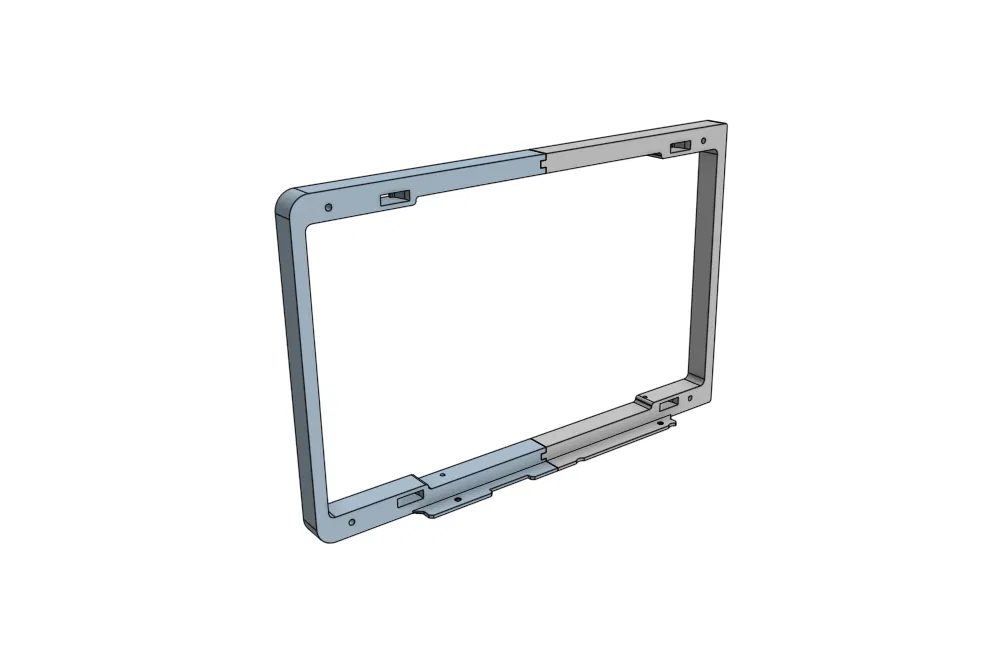

Mô hình được chia làm 2 phần để in cho dễ.

QUAN TRỌNG!!! Hãy đảm bảo máy in của bạn đã được căn chỉnh chuẩn xác. IN CALIBRATION CUBE CÓ THỂ LÀ KHÔNG ĐỦ để in chính xác các chi tiết DÀI. Calibration cube của tôi lúc đầu in rất chuẩn nhưng khi in các chi tiết dài thì vẫn lệch 0.5-1mm. Hãy thử in một hình chữ thập vuông 150mm theo trục XY để căn chỉnh trước khi in món này. Ngoài ra, bàn in cũng phải thật phẳng nhé.

Lưu ý là tùy vào độ chính xác của máy in, khe hở giữa các chi tiết có thể rộng hoặc hẹp hơn. Thiết kế này đang để khe hở 0.2mm giữa hai mảnh trước và sau. Nếu bạn thấy không ổn, hãy scale theo trục phù hợp để thu hẹp lại. Nếu khe hở lớn hơn 0.2mm, hãy chỉnh lại máy in nhé.

• Update 22/05/2023: Đã thêm spacer CPU +18mm và +20mm
• Update 21/08/2020: Đã thêm spacer cho bên GPU +16mm
