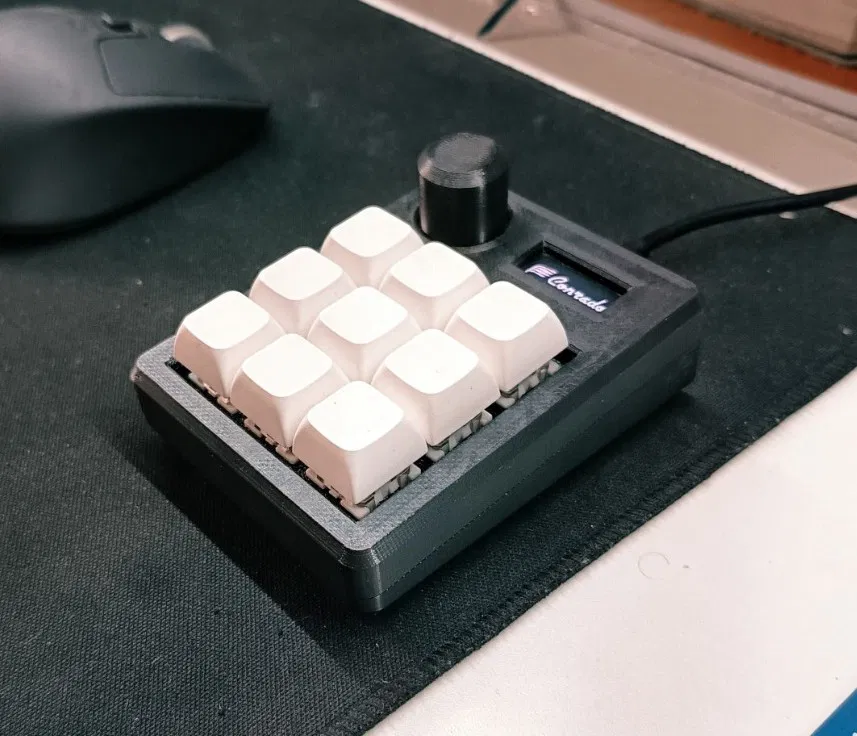

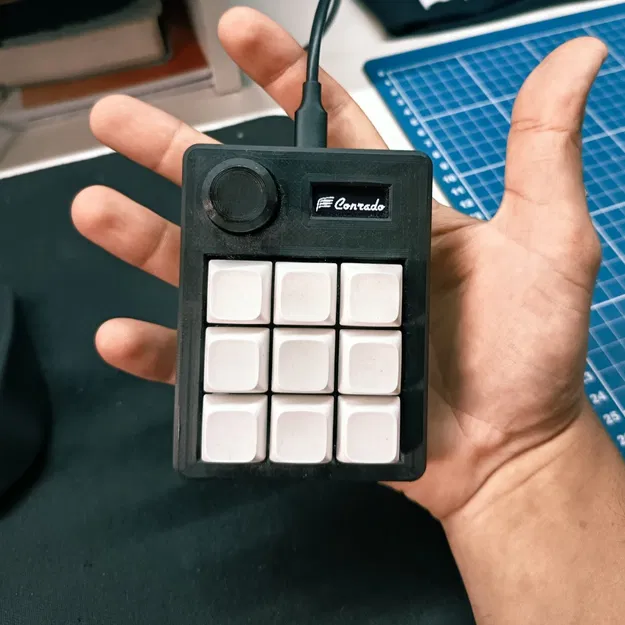

Bàn phím Macro tùy chỉnh
Dự án tự làm bàn phím Macro kiểu Steamdeck cực tiện lợi. Bài viết cung cấp danh sách linh kiện cần thiết bao gồm Arduino Pro Micro, switch cơ học và hướng dẫn thiết lập thông số in 3D tối ưu nhất để bạn hoàn thiện sản phẩm tại nhà.
Mô tả

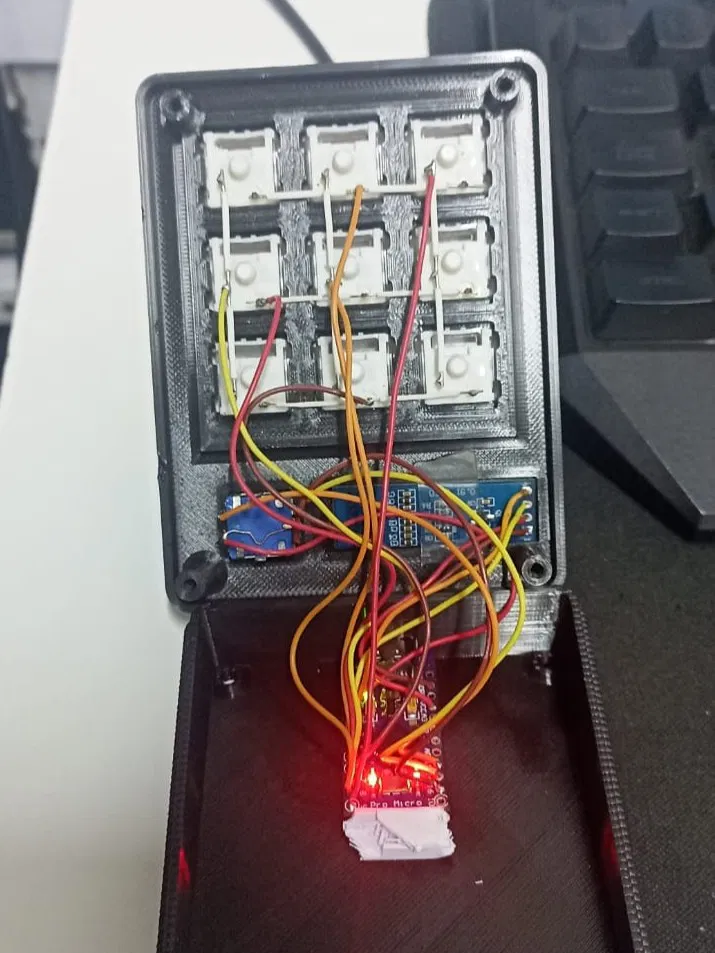

**Danh sách linh kiện (BOM)
-
Bộ điều khiển: 1x Arduino Pro Micro (ATmega32U4).
-
Switch: 9x Outemu Red Mechanical Switches.
-
Màn hình: 1x Module OLED 0.91" (128x32, I2C).
-
Encoder: 1x EC11 Rotary Encoder.
-
Keycaps: 9x Keycap 1U.

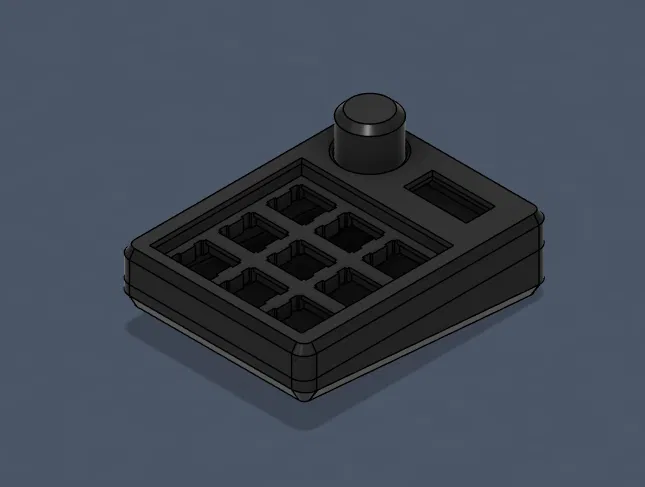

**Thiết lập in ấn
-
Máy in: In trên máy Ender 3 Neo.
-
Độ cao lớp (Layer Height): 0.2 mm.
-
Chất liệu: Tất cả các chi tiết đều in bằng nhựa PLA màu đen.
-
Độ đặc (Infill): 10% Gyroid.
-
Supports: Cần thiết cho cả phần vỏ trên và dưới.
-
Lưu ý đặc biệt: Phần núm xoay (Rotary Encoder Knob) nên được in với ít nhất 3 lớp đáy đặc để đảm bảo độ bền và khớp nối chắc chắn khi lắp ráp.
