Giá Rack Mount cho Ubiquiti UniFi USG và Cloud Key Gen 2 Plus
Thiết kế rack mount 2 mảnh trượt khóa cho Ubiquiti UniFi USG và Cloud Key Gen2 Plus. In face down; phần USG không cần support, phần Cloud Key chỉ cần support ở đoạn slide lock. Có kệ nhỏ để buộc cục nguồn.
Mô tả

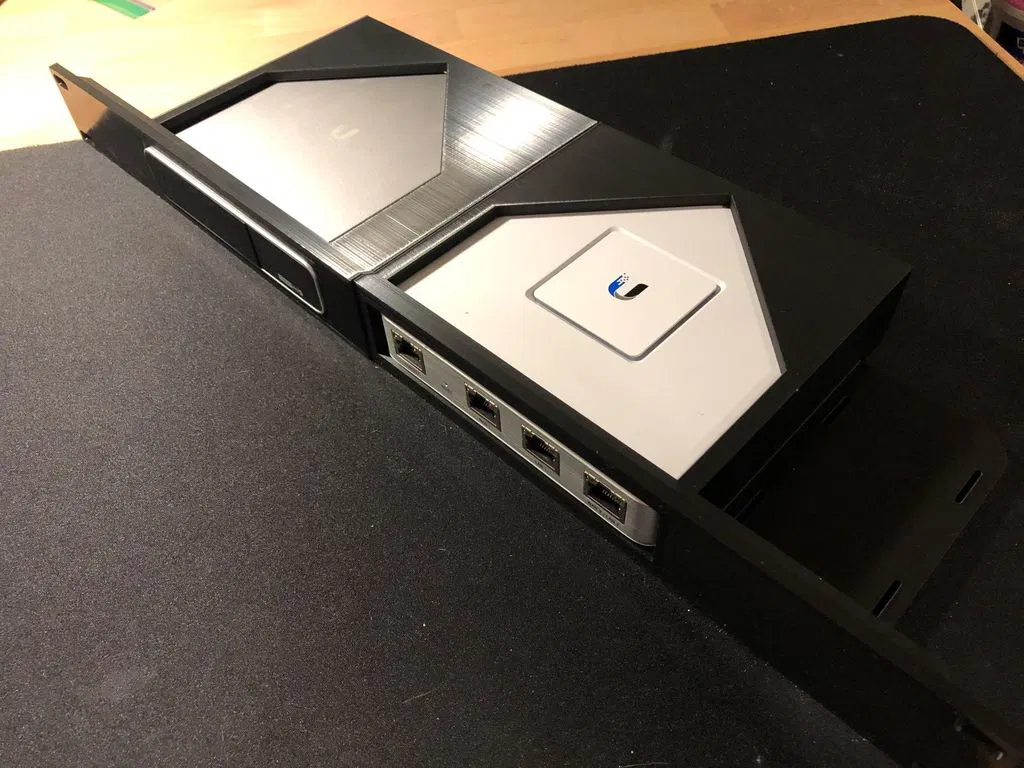

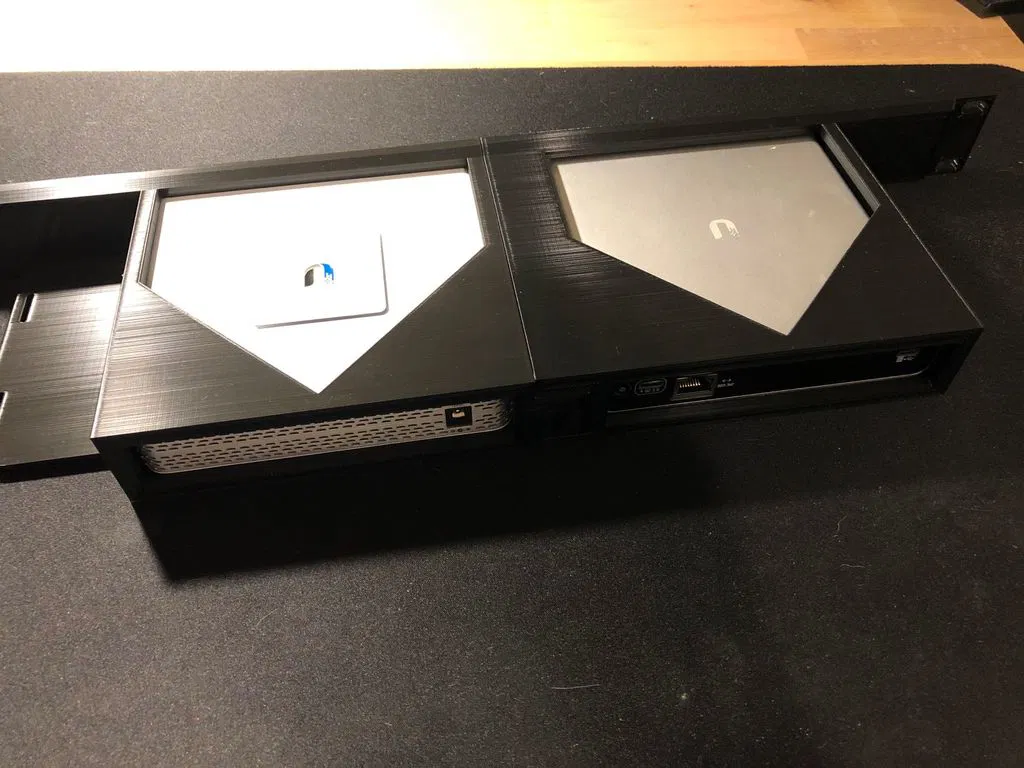

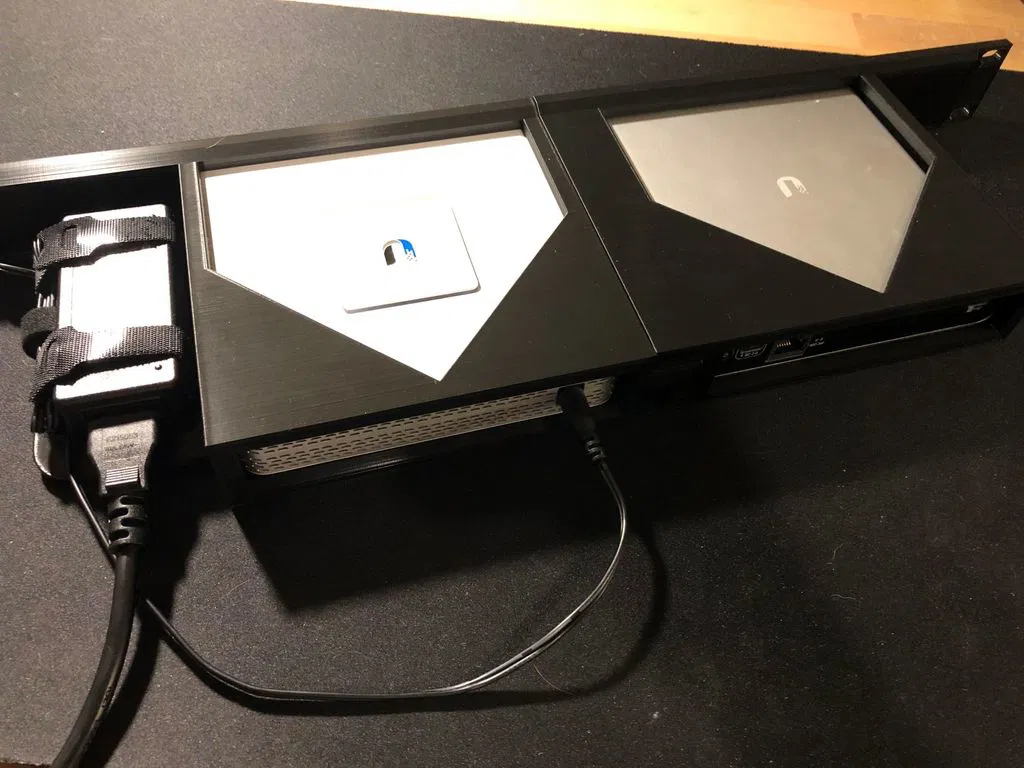

Thiết kế gồm 2 mảnh trượt khóa vào nhau (không cần keo, nhưng có thì cũng không sao). Một bên dành cho UniFi USG (262.2mm x 43.7mm x 140mm chiều cao) và bên còn lại dành cho UniFi Cloud Key Gen2 Plus (242.5mm x 43.7mm x 140mm chiều cao). Phần USG có thêm một cái kệ nhỏ để có thể dán velcro hoặc dùng dây rút (zip tie) cố định cục nguồn lên rack. In xong thì trượt USG và Cloud Key từ phía trước vào mặt trước, sẽ ôm khít đủ để không bị lắc qua lắc lại.
In ÚP MẶT (FACE DOWN). Với phần USG thì KHÔNG CẦN SUPPORT. Với phần Cloud Key thì CẦN SUPPORT, nhưng chỉ cho phần khóa trượt (slide lock). Để làm vậy trong Cura, mình chọn: Generate Support: Yes, Support Placement: Touching Buildplate, Support Overhang Angle: 50.
Mình in bằng Ender 5 Plus với PLA đen Hatchbox (Amazon) loại bình thường. Dùng layer height 0.2 và 6 walls, infill 20%.
