Ray NATO (Picatinny) tham số hoá (Parametric)
Mẫu ray NATO STANAG 4694 dạng parametric để gắn phụ kiện firearm/paintball/airsoft như scope, đèn… Tương thích ngược MIL-STD-1913 (Picatinny). Chỉnh “rail_length” trong Fusion360 để ra đúng chiều dài.
Mô tả

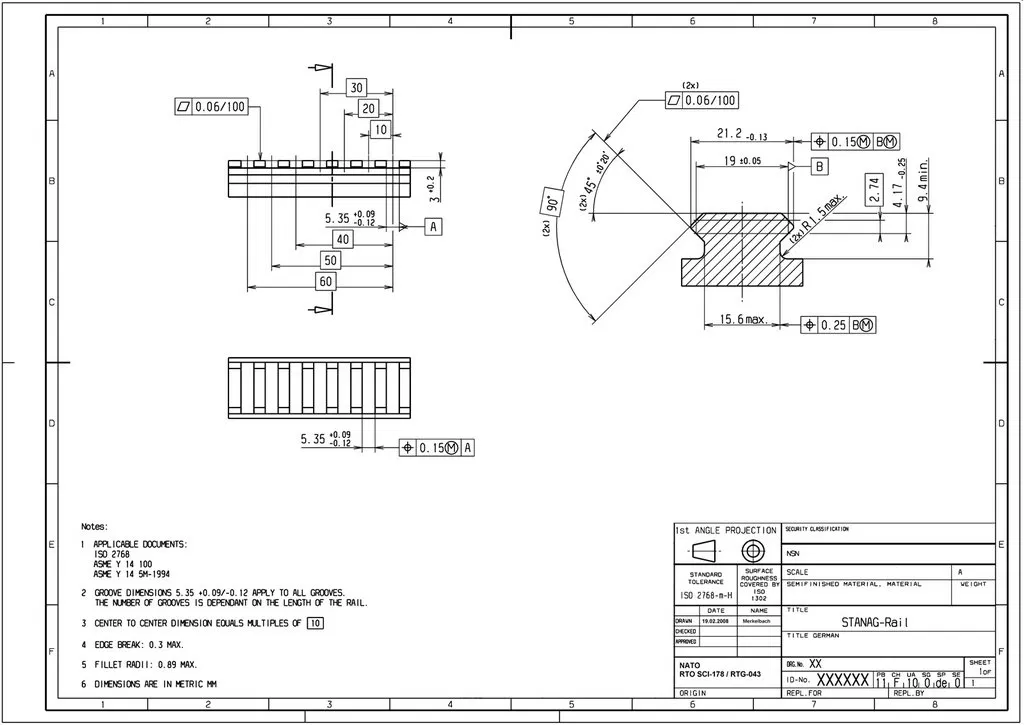

Ray NATO STANAG 4694 để gắn phụ kiện cho súng/paintball/airsoft (ống ngắm, đèn, v.v.). Tương thích ngược với chuẩn cũ MIL-STD-1913 (Picatinny).

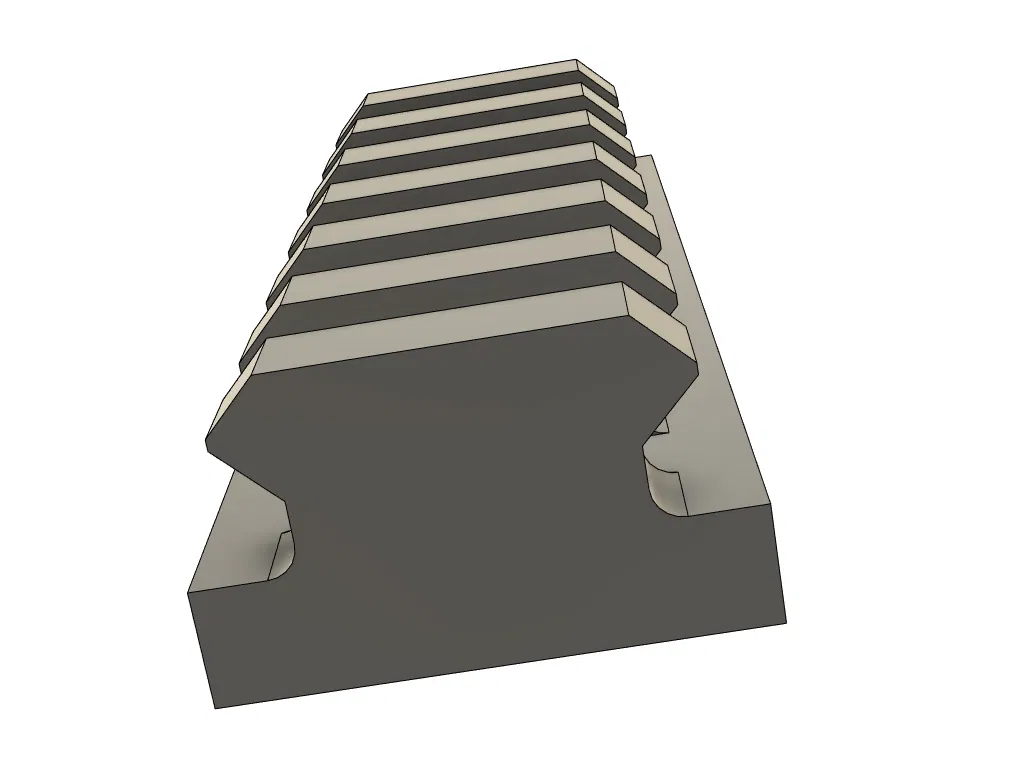

Mở file trong Fusion360 và chỉnh “User Parameters” (Modify --> Change Parameters). Đặt tham số “rail_length” theo chiều dài ray bạn muốn (tính bằng milimét). Dùng lệnh “Modify --> Combine” để gộp các body tạo ra thành một body duy nhất.
\=== Updates ===
26-Jan-2021: Ray được tạo ra giờ sẽ khớp đúng với chiều dài đã chỉ định.
27-Jan-2021: Sửa profile để loại bỏ các khe hở quá lớn theo trục z giữa các ngàm.
27-Jan-2021: Đăng lại mẫu in này vì lỡ tay xoá bài trước. Trời ơi!
