Ray NATO Metric (Picatinny/STANAG 4694) dạng tham số

Ray Picatinny/NATO metric để gắn phụ kiện lên nhiều loại súng khác nhau.

Thiết kế gốc có file F3D nhưng sketch nền bị toàn màu xanh (chưa ràng buộc/unconstrained) nên mình không dễ dọn lại cho gọn. Mình cũng thấy có vài chỗ quyết định kích thước không khớp với bản vẽ. Có vẻ các loại ray này có vài biến thể kích thước khác nhau, nên bạn phải chọn theo tiêu chuẩn/bản vẽ nào bạn muốn bám theo, và mình tin là mấy kiểu đó nhìn chung vẫn dùng ổn.

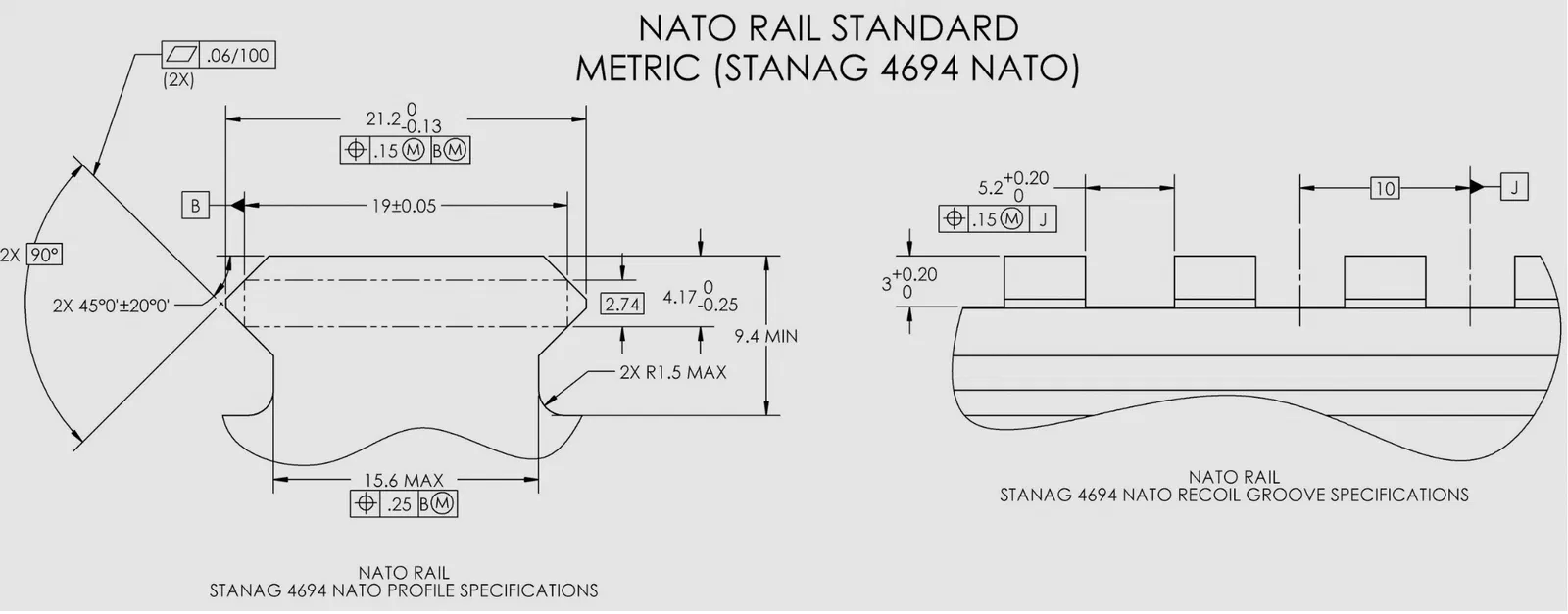

Mình dùng bản vẽ trong bài blog này, nó khác rất nhẹ so với bài Wikipedia, chủ yếu là bề rộng rãnh (slot width) 5.2mm so với 5.35mm. Các kích thước còn lại thì hai nguồn đều thống nhất.

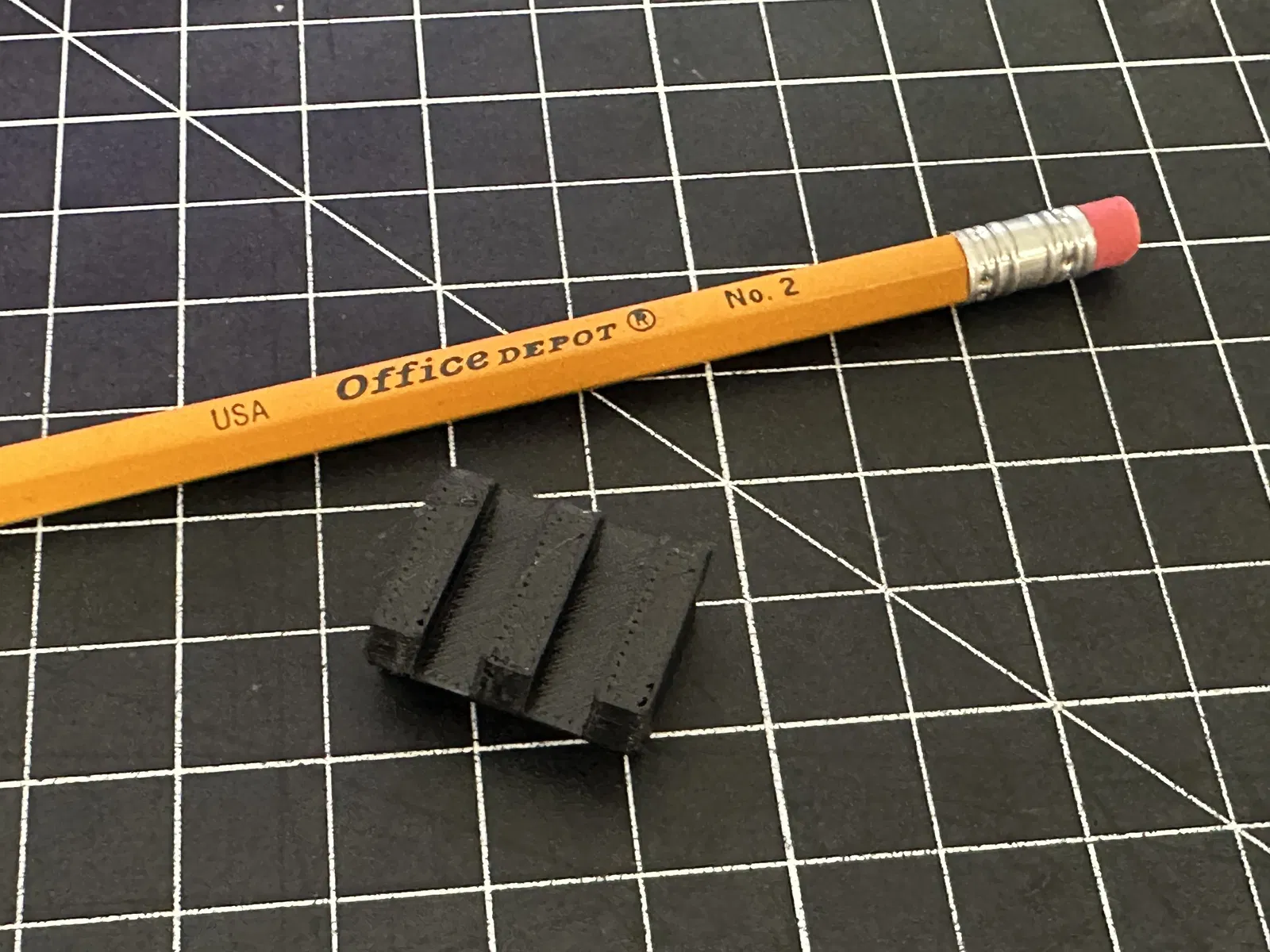

Mình chia sẻ vài file STL, nhưng phần quan trọng là file F3D — file này sẽ import thẳng vào Fusion và cho bạn điều khiển tham số chiều dài (length). Với các thanh (bars) kết thúc đúng ở hai đầu chi tiết, dùng các bội số 10mm theo bước 4.8mm — ví dụ: 2 bars và 1 slot sẽ là 14.8mm, 3 bars và 2 slots sẽ là 24.8mm, rồi tăng lên 34.8, 44.8, 54.8… v.v. Bạn cũng có thể nhập chiều dài bất kỳ để tạo; thiết kế sẽ tự điều chỉnh để nhét được số bars tối đa, và phần slot ở cuối có thể bị cắt dở (partial slots).

Cách mở trong Fusion

• Tải file F3D
• Trong Fusion, bật hiển thị data panel, chọn nút “Upload” gần phía trên
• Bấm “Select Files” và chọn file F3D đã tải

Cách chỉnh sửa thiết kế

• LƯU Ý: Tham số duy nhất được thiết kế để chỉnh trực tiếp là chiều dài (length).
• Mở file F3D đã tải trong Fusion (trong data panel).
• Khi mở xong, chọn “Modify” và “Change Parameters”
• Cửa sổ parameters sẽ hiện ra và bạn sẽ thấy tham số duy nhất “Length” được đánh dấu favorite bằng ngôi sao màu xanh.
• Đổi Length theo ý bạn, thiết kế sẽ tự tính lại.

In 3D (Printing)

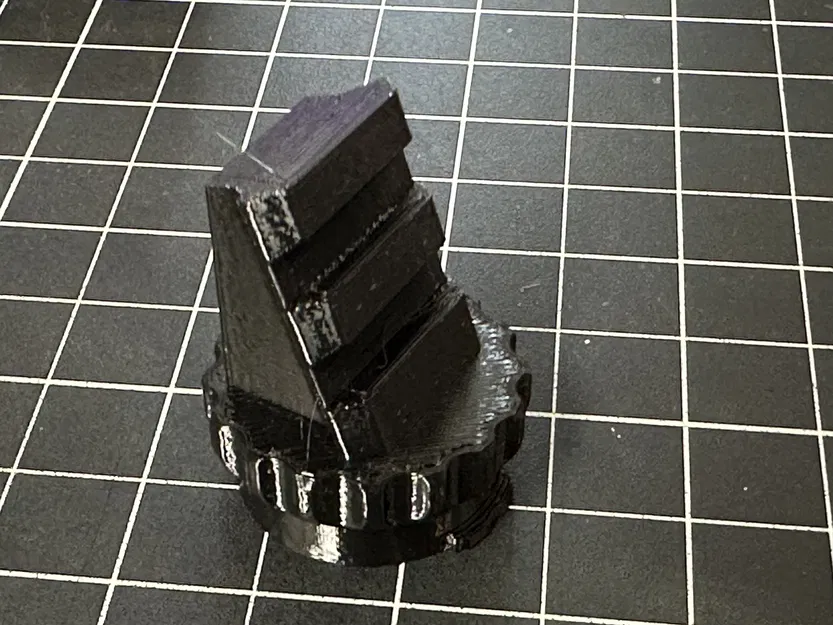

Mẫu này chủ yếu để đem “nhúng” vào thiết kế khác hơn là in trực tiếp. Nhưng nếu bạn muốn in, setting và vật liệu sẽ phụ thuộc vào chỗ bạn định dùng. Với súng airsoft hoặc các trường hợp không có giật (recoil) hay va đập (shock), setting draft mặc định thường là đủ. Còn nếu dùng trong môi trường có recoil hoặc shock, bạn sẽ cần vật liệu mạnh hơn và setting in “nặng” hơn.
