Kính hiển vi module GALILEO Modular Microscope

Nhớ xem qua các mods đã được đăng nha, có thể bạn sẽ muốn dùng vài cái ngay từ đầu!

Bản đặc biệt khuyến nghị luôn :)

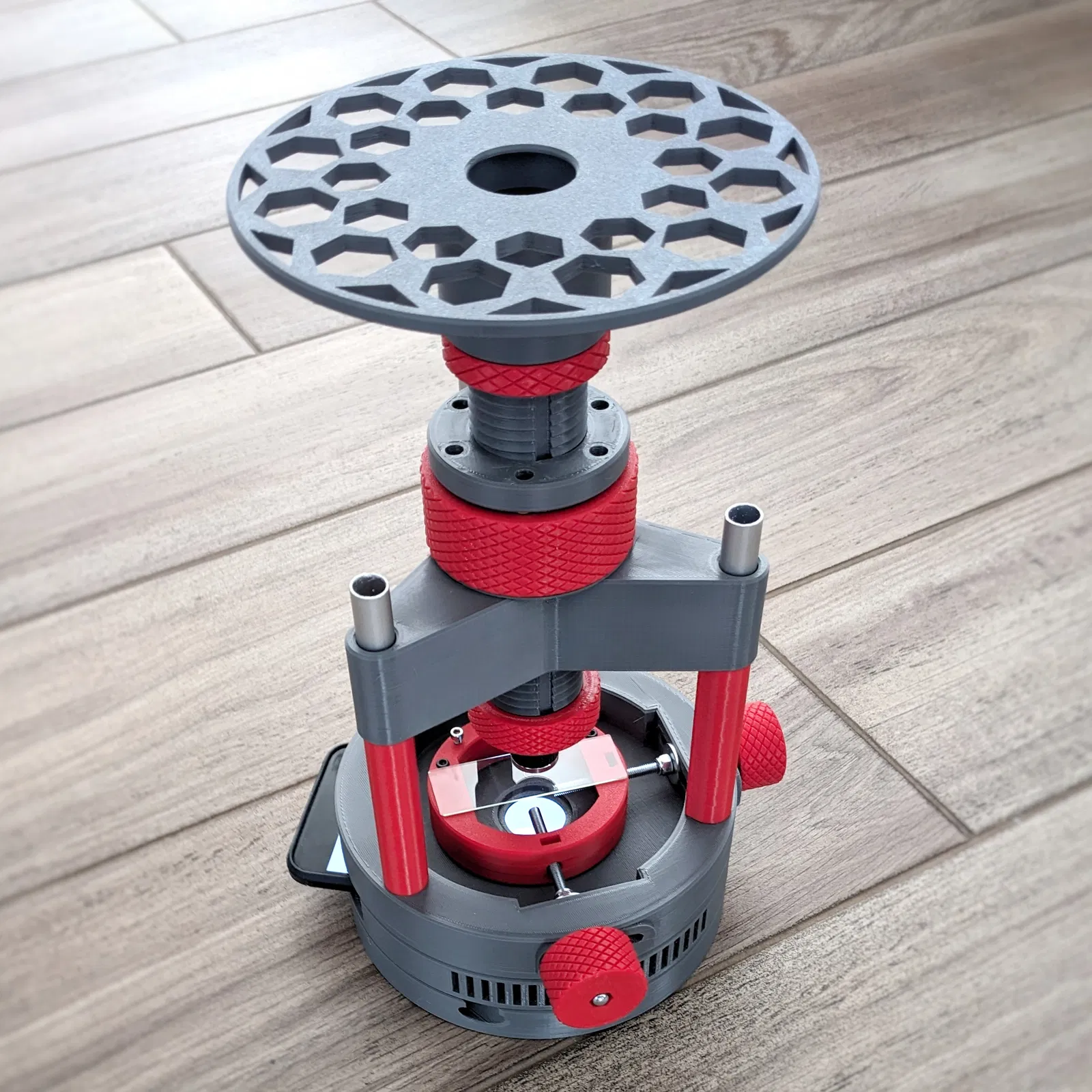

Dự án này hướng tới một chiếc kính hiển vi giá phải chăng, có thể mở rộng và tùy biến, dựa trên phần cứng cơ bản, 3d printing, và một vài linh kiện kính hiển vi chuyên dụng mà không thể thay thế được.

Vào Github repository để xem đầy đủ chi tiết dự án, bill of materials, hướng dẫn và source files, mods… và nếu có câu hỏi hay góp ý thì bạn có thể tham gia Discord server.

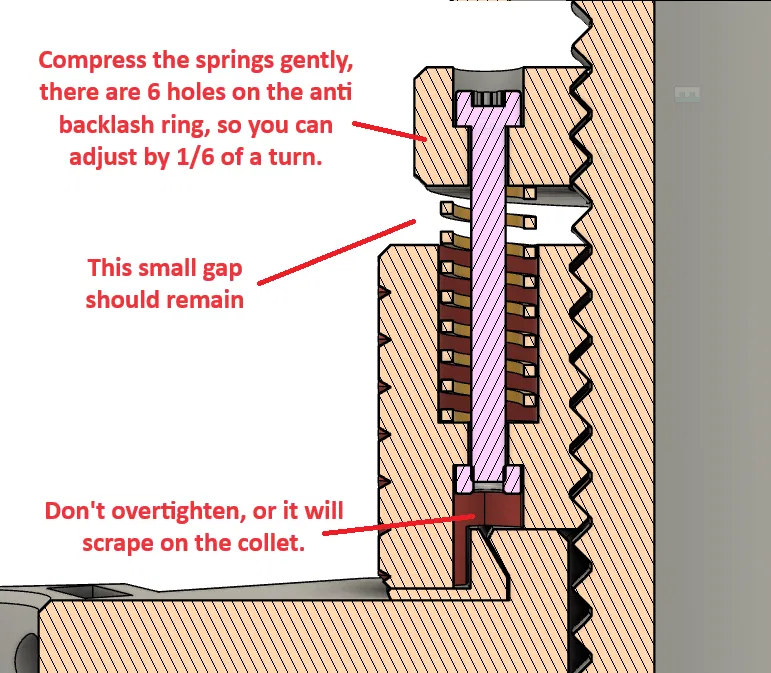

Mình có thêm vài slide về lắp ráp trong photo gallery ở đây, nhưng bạn nên xem file BOM and components để có danh sách vật tư cần thiết, và file Printing and assembling với hướng dẫn và mẹo để ráp mọi thứ lại với nhau.

Nói chung, bạn sẽ cần:

• Ốc M3 và M5 nhiều chiều dài khác nhau, kèm đai ốc phù hợp
• khoảng 60 cm ống đường kính 12 mm
• Một số phụ tùng 3d printer như lò xo cân bàn (bed leveling springs) và ống Bowden.
• Ít nhất một objective, một eyepiece, và thêm vài phụ kiện kính hiển vi mua sẵn (off-the-shelf)

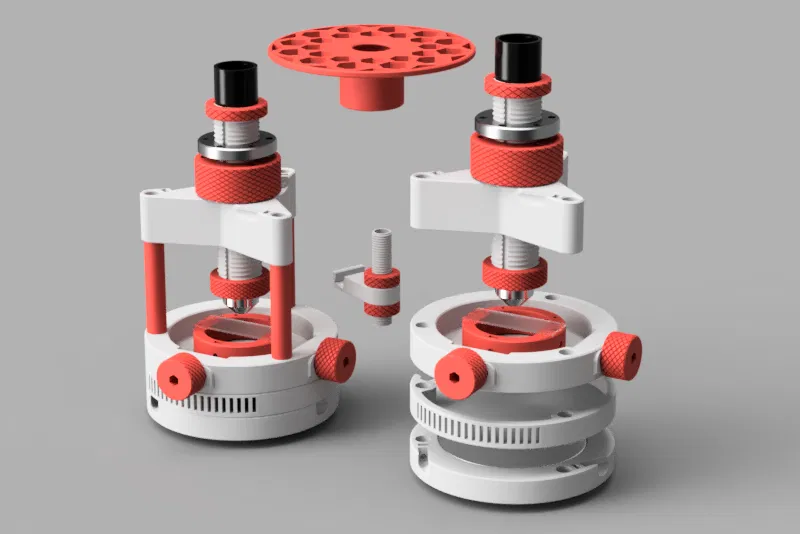

Điểm chính của kính hiển vi này là mỗi chức năng cốt lõi sẽ do một module riêng đảm nhiệm; các module tồn tại độc lập và có thể mod, tùy biến và kết hợp tự do:

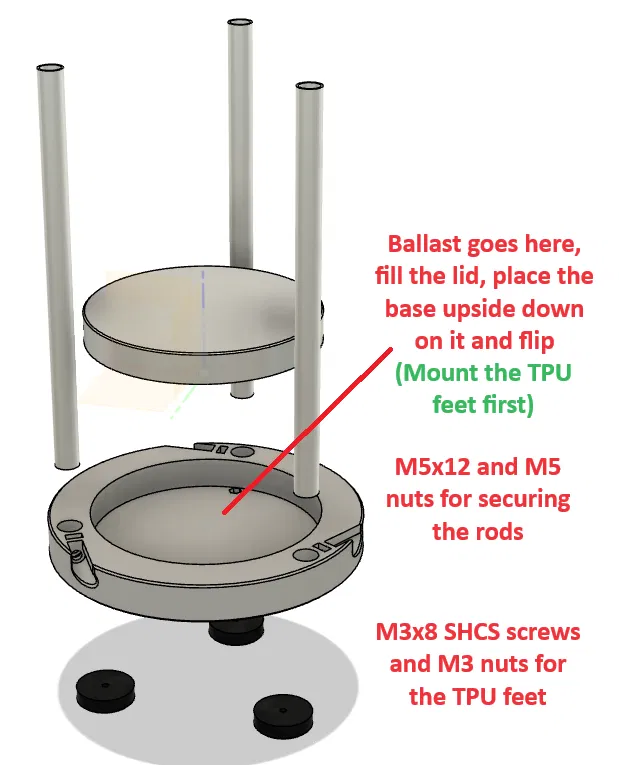

• Đế (Base)
• Chiếu sáng (Lighting)

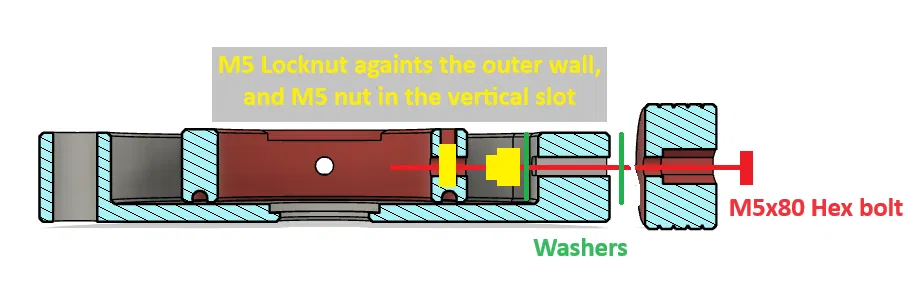

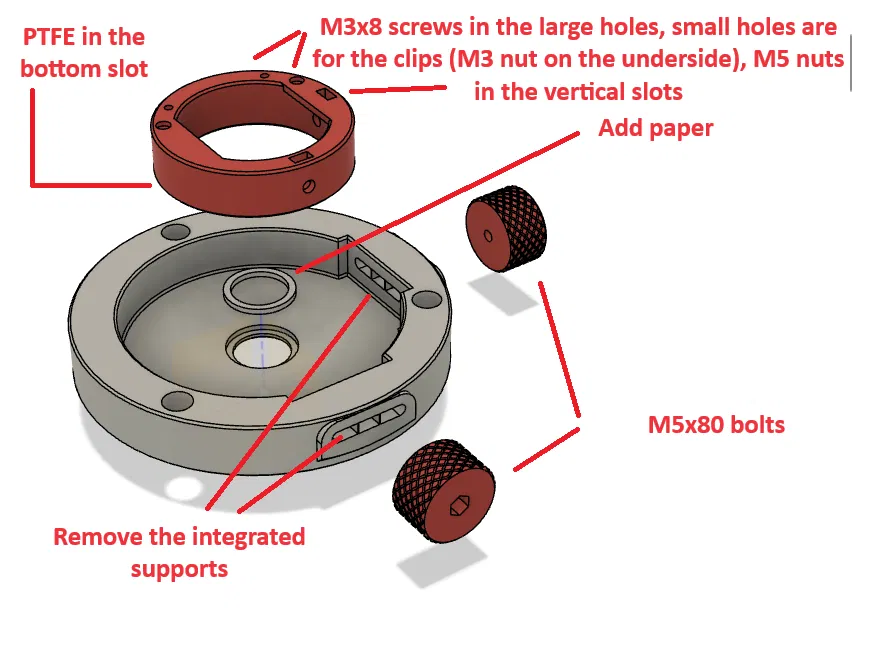

• Bàn đặt mẫu (Stage)
• Trụ đỡ (Standoffs)

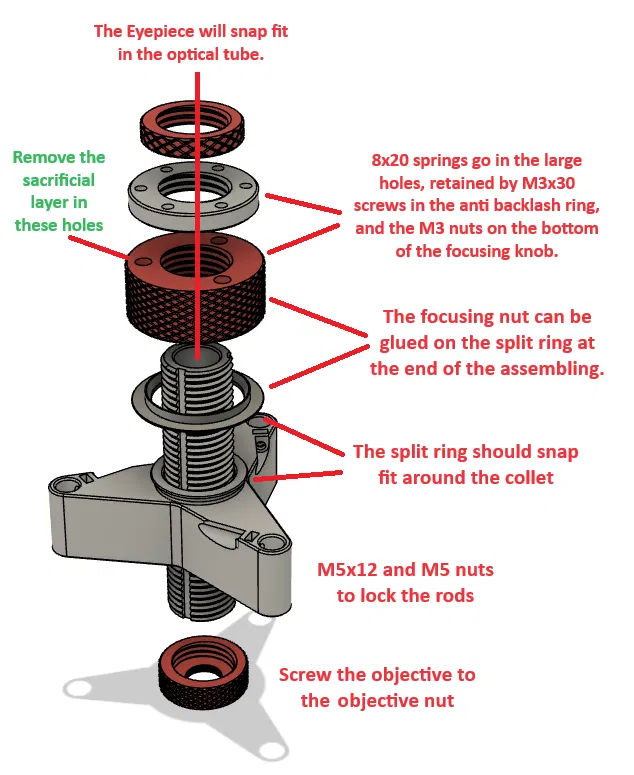

• Cụm quang học (Optical group)
• Giá đỡ điện thoại (Phone holder) (tùy chọn, nhưng sẽ muốn có để chia sẻ)

Mục tiêu là giữ dự án gọn và càng rẻ càng tốt. Chi phí thực tế có thể khác nhau, nhưng để bạn tham khảo thì prototype hoạt động đầu tiên tốn khoảng 50,00 Euro tiền hardware, chưa tính các phần in.

Dù Galileo có thể mở rộng, thiết kế lõi vẫn ưu tiên sự đơn giản và giá dễ chịu.
Dù vậy thì nó vẫn chạy ổn, bao gồm cả chuyển động của stage (dù còn khá nhiều dư địa để cải thiện), và mình xin triệu hồi The Ciliate Swarm Of Proof!

Nếu bạn nghiêng về quan sát những thứ ở xa hơn, thiết kế của mẫu này được lấy cảm hứng trực tiếp từ Hadley telescope () — và nếu còn lăn tăn, cứ build cả hai luôn!
