Đế có ngăn kéo cho kính hiển vi Galileo

Remix từ Kính hiển vi module GALILEO Modular Microscope Tác giả XVIIarcano

Tác giả XVIIarcano

Lượt tải
159
Lượt thích
49
Lượt coi
546

File 10 1,5 MB

  • Base_module_30_1777605056.stlSTL · 315 KB
  • Box_small_vase_60_1777605057.stlSTL · 90,3 KB
  • Box_large_vase_30_1777605058.stlSTL · 81,4 KB
  • Box_small_60_1777605059.stlSTL · 134,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

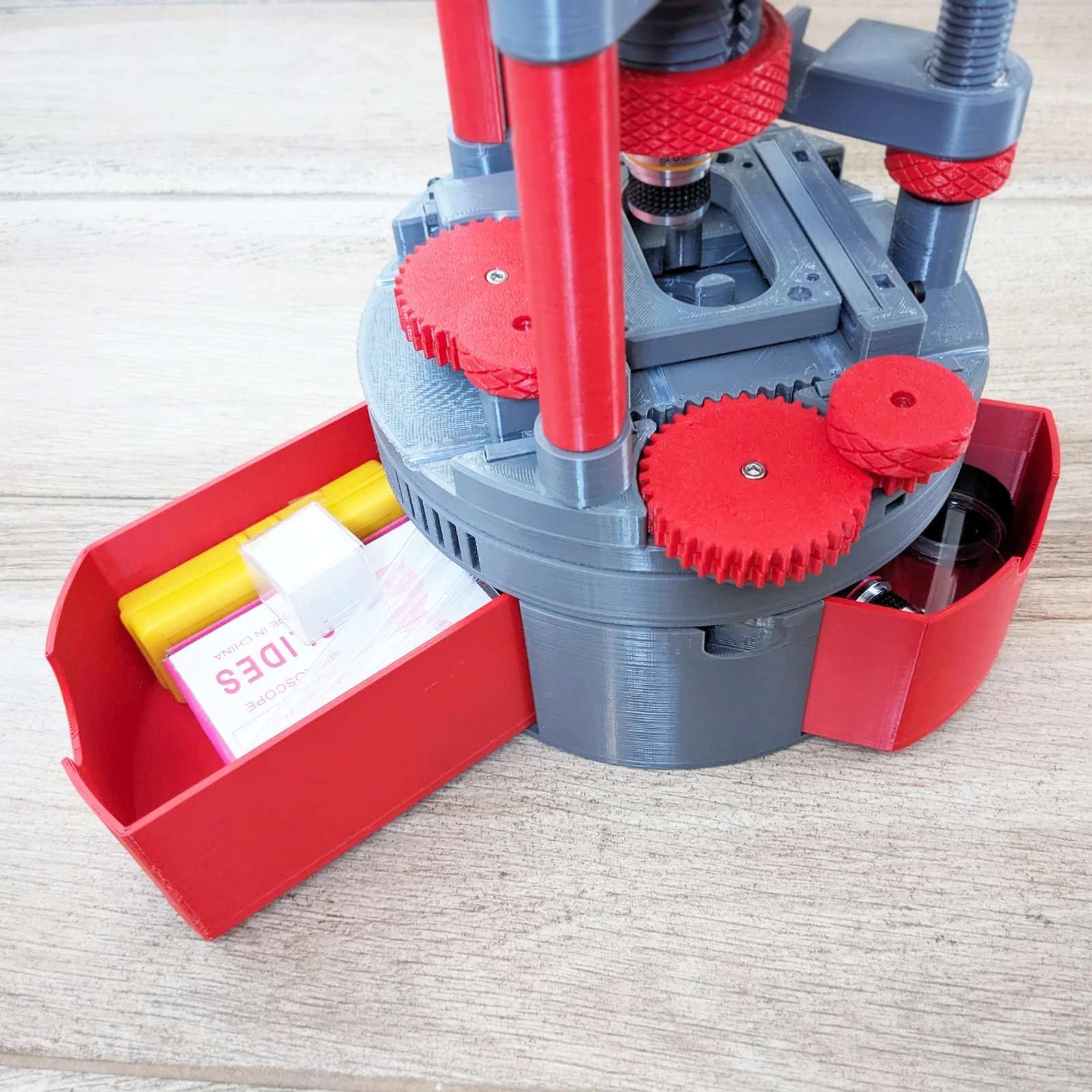

Bản mod này chỉ thay phần thiết kế của module đế để thêm không gian bên trong; các con ốc cho chân cao su và cơ chế khóa ống vẫn giữ nguyên như bản tiêu chuẩn.

Bạn sẽ cần:

- Một bộ chi tiết đã in, in với cùng thông số/cài đặt như các phần còn lại của kính hiển vi.

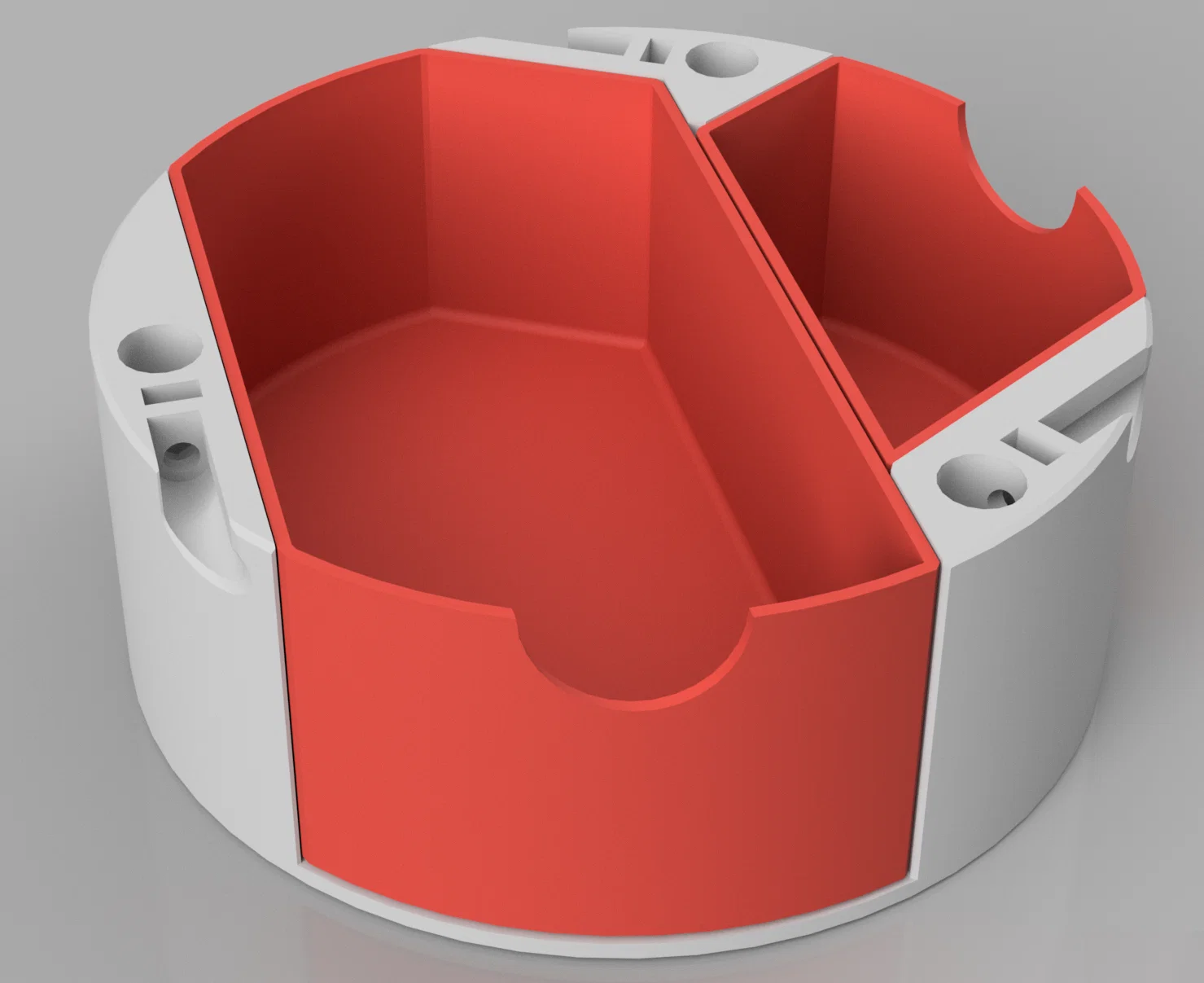

Có tùy chọn ngăn kéo thường có rãnh ở đáy để gắn magnet, hoặc ngăn kéo đơn giản hơn để in theo chế độ vase mode.

- 2–6 magnet 3x6 mm; mỗi ngăn có rãnh cho 1 đến 3 magnet, dùng bao nhiêu tùy bạn.

- Keo siêu dính (super glue)

Bạn có thể dùng tham số "storage_height" trong file CAD có tại ĐÂY để chỉnh chiều cao theo ý. Mình đã tạo sẵn bản 60 mm và 30 mm. Bản 60 mm hợp để cất objectives, 30 mm thì đủ cho một hộp slides và các món nhỏ khác.
Ngoài ra còn có tham số "magnet_diameter" và "magnet_thickness" nếu bạn có loại magnet kích thước khác (nếu magnet dày hơn 3mm thì bạn cũng nên offset phần đáy, không là sẽ chọc thủng đáy).

Điểm đáng lưu ý nhất khi lắp ráp là: với đế tiêu chuẩn, bạn có thể dùng ốc dài hơn cho chân cao su, xấu lắm thì chỉ cần khoét một chút vào nắp để vừa; còn với bản này, ốc dài hơn sẽ bị vướng vào ngăn kéo.
Nếu không có đúng loại ốc, bạn sẽ phải cắt ngắn ốc, hoặc kê từ phía dưới bằng long đền (washers), hoặc in 3D một miếng đệm nhỏ hình đĩa.
