Infinity machine – Mô hình bánh răng tỉ số truyền cực lớn

Chắc Leonardo da Vinci hồi đó cũng đã nảy ra ý tưởng về “infinity machine” rồi; đây là phiên bản của mình...

Infinity machine

Mô hình trưng bày và demo để minh hoạ các tầng bánh răng (gear stages) nối tiếp theo chuỗi.

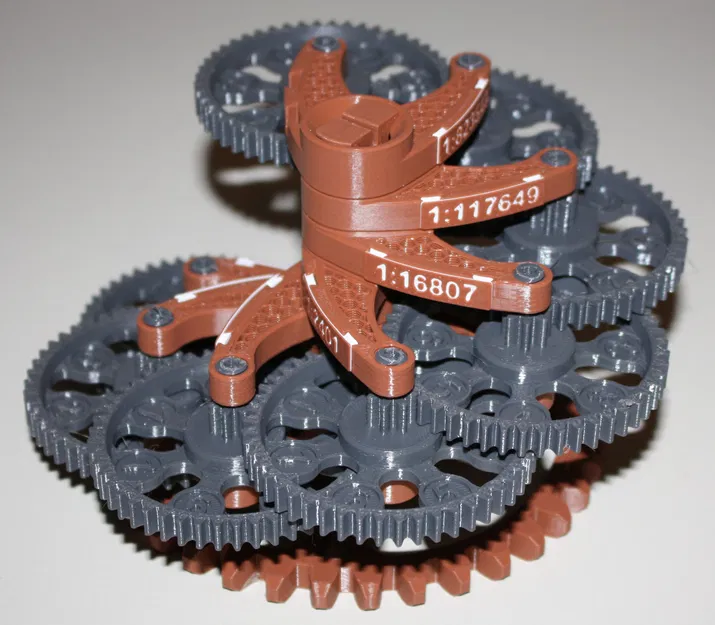

Infinity machine gồm 16 tầng bánh răng, mỗi tầng có tỉ số truyền 1:7.

Vậy tổng tỉ số truyền là 7^16 -> 1:33232930569601

hoặc

Nếu bánh răng đầu tiên quay 1 vòng trong 1 giây, thì bánh răng cuối cùng phải mất khoảng 1 triệu năm mới quay được 1 vòng.

hoặc nói cách khác...

Trong suốt đời một người, và khi chạy bằng máy khoan/bắt vít pin (cordless screwdriver), bánh răng cuối chỉ nhích khoảng 0,5mm ở đường kính ngoài.

Vì vậy có thể chặn (block) bánh răng cuối — bánh răng đầu vẫn quay.

Cái này gần như chạm tới “vô hạn” — ít nhất là theo kiểu nghĩa mang tính esoteric.

Trước khi in các chi tiết, vui lòng đọc kỹ hướng dẫn in!

Cần chuẩn bị …

• 1 x  frame_part_base.stl
• 2 x frame_part_bottom.stl
• 14x frame_part.stl
• 1 x  frame_part_top.stl
• 1 x  frame_part_closure.stl
• 16x gear_7_49x1_25.stl
• 1 x  gear_7_49x1_25_top.stl
• 1 x  central_axis.stl
• 17x pin.stl
• 1 x  blocker.stl
• label_1_7.stl to label_1_3E+13.stl

và ,,,

• 17x  bearing 625-ZZ


Chuẩn bị các chi tiết

Ép bearing vào trong các bánh răng

Vệ sinh/làm sạch ren ở các chi tiết khung

dùng cleaner.stl

Vặn chốt ren (threaded pin) vào
Dán/gắn các nhãn (labels)

Lắp ráp

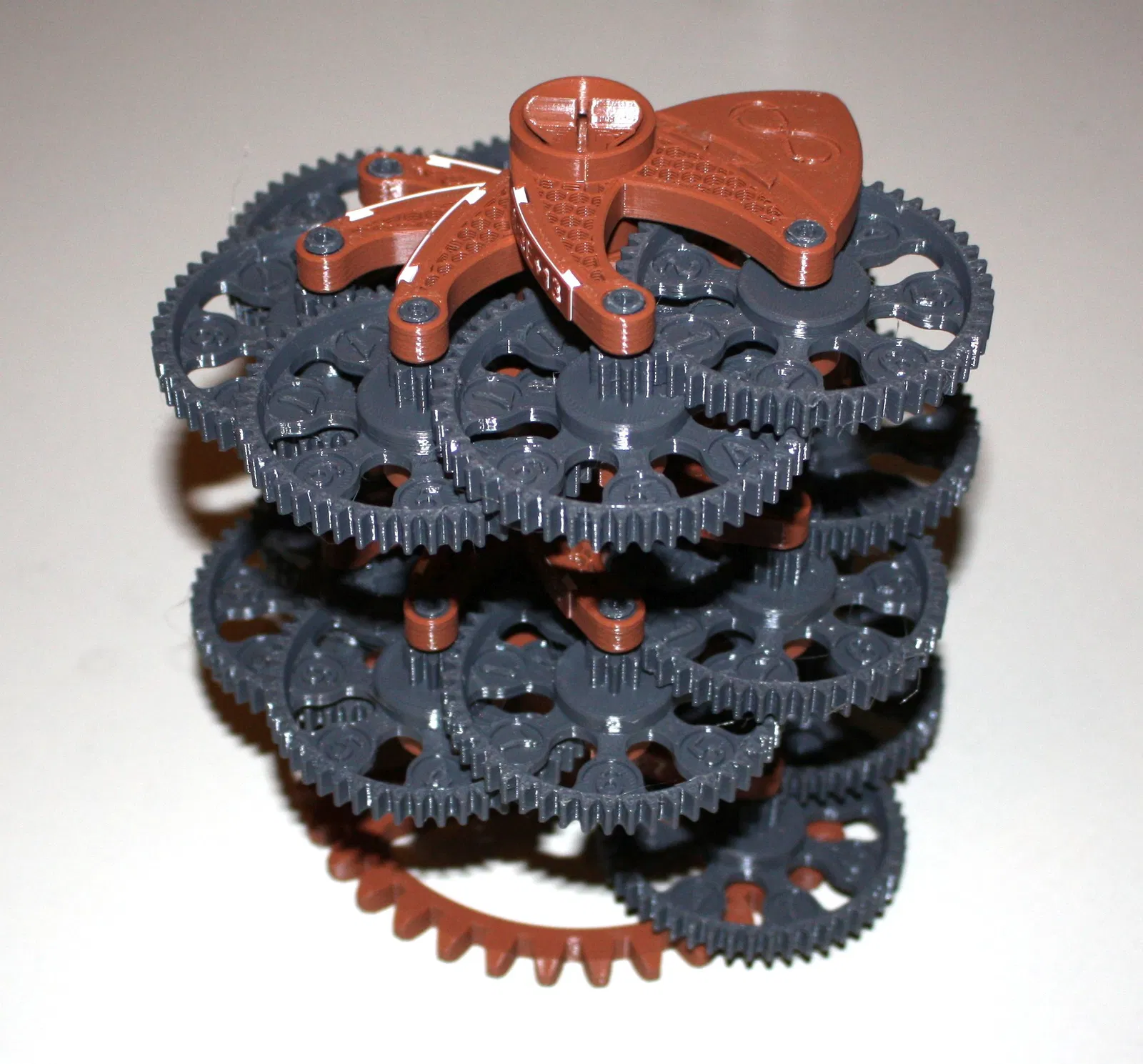

Các chi tiết khung và bánh răng có thể lắp theo từng cụm 3 cái.

Nhớ để ý hướng canh (alignment) của các bánh răng.

Trong lúc lắp, vui lòng dùng trục trung tâm (central axis) để giữ ổn định.

Sau khi lắp xong chi tiết khung cuối cùng, chỉ siết trục trung tâm hơi nhẹ thôi.

Giờ kiểm tra lại hướng canh của bánh răng và chỉnh nếu cần bằng cách xoay khung. Nếu các bánh răng phía dưới chạy trơn, có thể siết chặt trục trung tâm.

Vui lòng kiểm tra độ hở (clearance) của bánh răng và chỉnh nếu cần bằng threaded pin.

Cuối cùng, gắn khối chặn (blocking block).

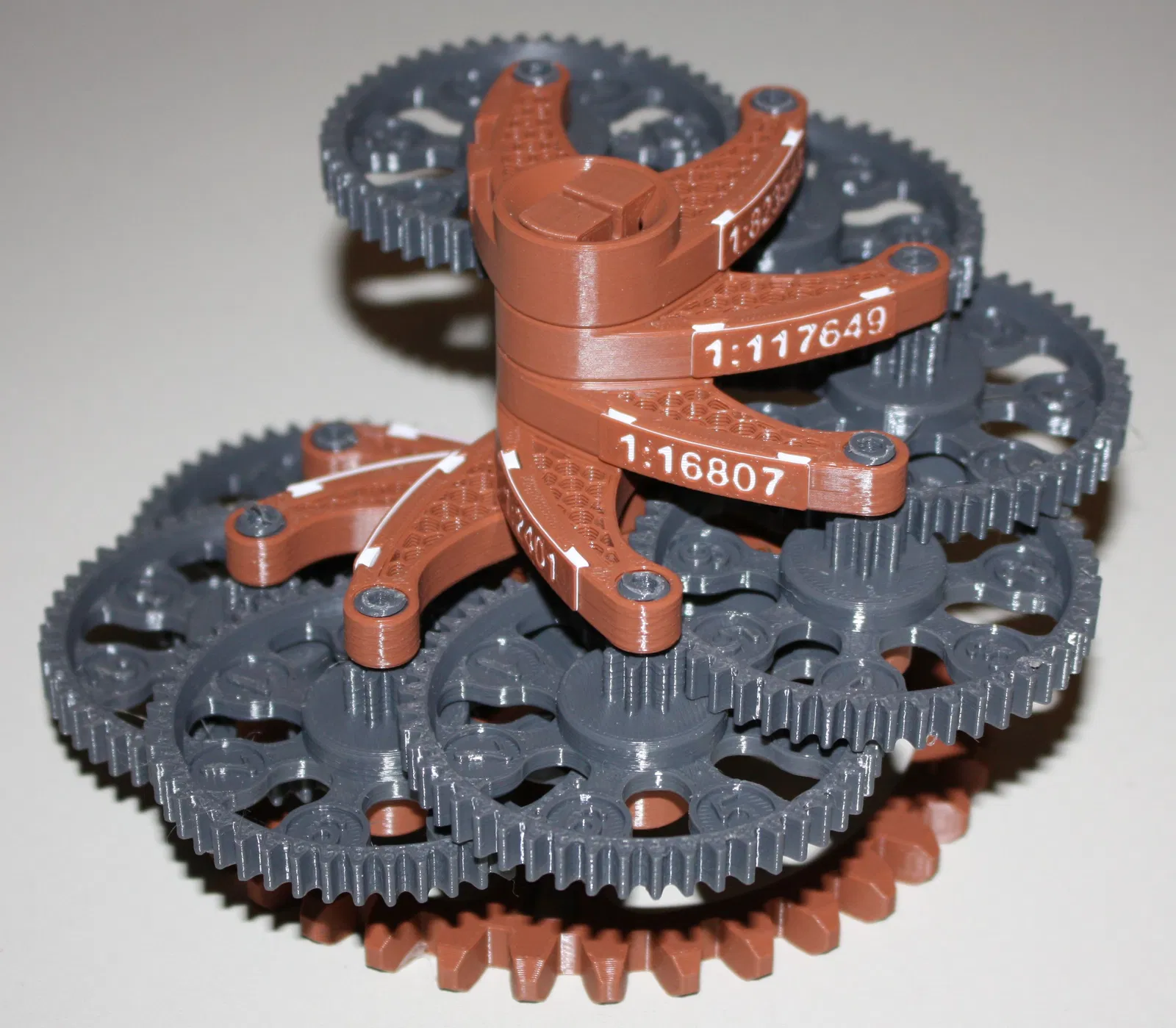

Infinity machine 1/2

Cũng có thể làm infinity machine chỉ với 7 tỉ số truyền.

Khi đó dùng …

• 5 x  frame_part.stl 8x
• 7 x  gear_7_49x1_25.stl
• 8 x  pin.stl
• central_axis_short.stl
• label_1_7.stl to label_1_117649.stl

Truyền động (Drive)

Để chạy infinity machine bằng máy khoan/bắt vít pin (cordless screwdriver)

Vui lòng dùng trục mềm (flexible shaft) hoặc ống (hose) để nối với cordless screwdriver.

Cụm drive phải được bắt vít lên một cái đế; để cố định infinity machine, vui lòng dùng 3x fixing.stl.

Chú ý! Dùng drive là tự chịu rủi ro.

Hướng dẫn in

Vật liệu: PETG (bánh răng) còn lại PLA
Support: một phần

Các thiết lập in đặc biệt đã được lưu trong file 3mf
