Case ZYNtastic cho Heltec v3

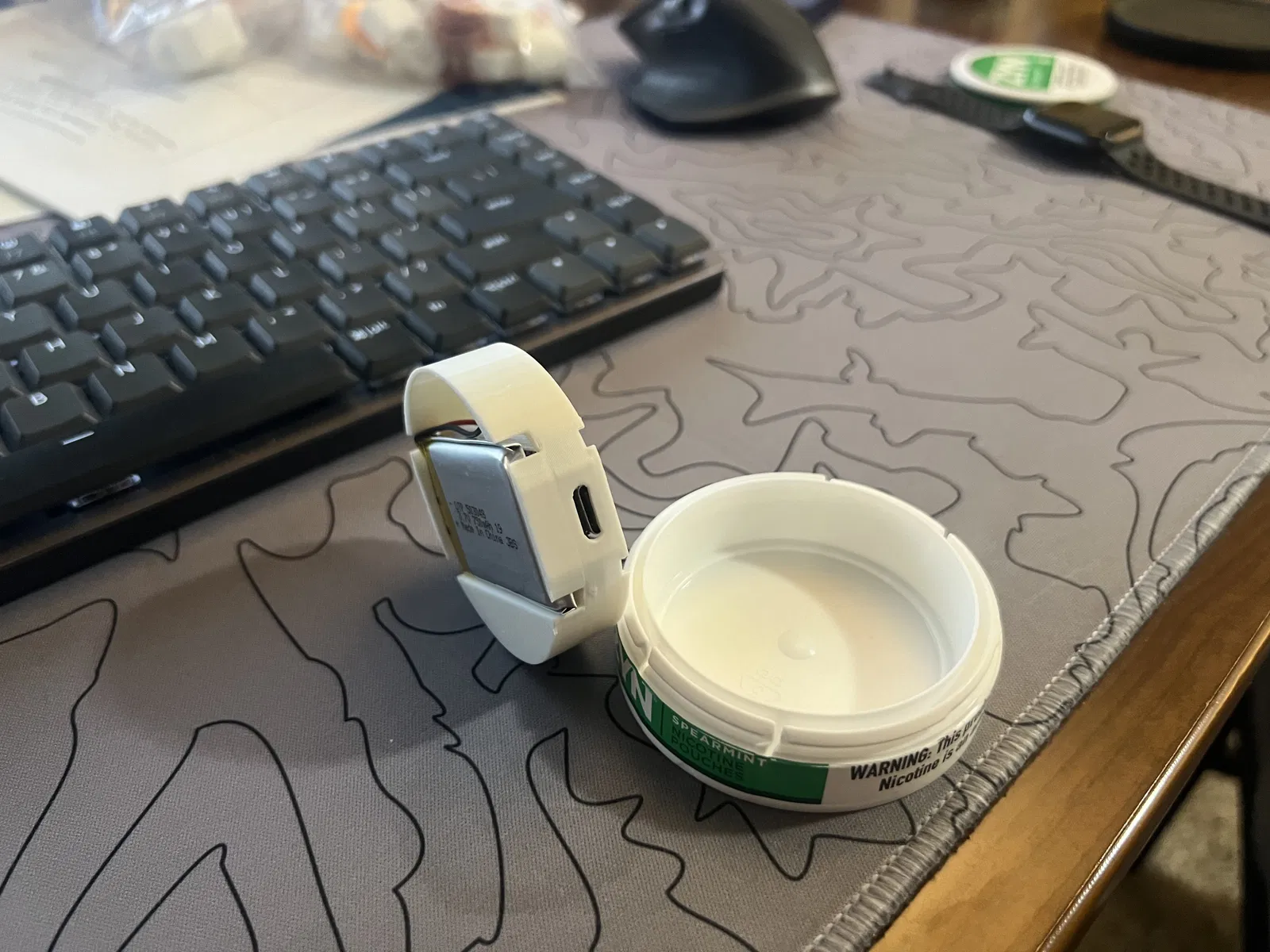

Lấy cảm hứng từ bạn mình là Z3R0, cái case này cho board meshtastic Heltec v3 được thiết kế để nhét vừa trong một lon ZYN. Chừa vừa đủ chỗ cho antenna đi kèm và pin 750mAh (503048). Cả cụm có thể lấy ra để sạc, hoặc bạn có thể khoét một lỗ cho cổng sạc USB-C rồi dán cố định cái này vào.

Mình khuyên in 2 wall thickness và khoảng 20–50% infill để phần đáy nặng hơn chút. Nắp có thể khó bám nếu dung sai không chuẩn. Chắc chắn cần supports. Luồn antenna và dây pin qua phía trống. Có thể bạn phải vòng antenna ngược lại qua chính nó, hoặc thậm chí luồn dưới màn hình giữa các phần của board, tùy độ dài antenna. Thiết kế này là một mớ polygon và chưa phải bài ngon nhất của mình, xin lỗi nha lol.

Bạn có ý tưởng mẫu nào hay ho mà có thể mình cũng thấy thích không? Nhắn mình biết nha, mình sẽ thử làm rồi đăng lên đây cho mọi người.

Linh kiện:

• 1x bộ Heltec v3 (kèm antenna cần thiết và dây pigtail cho pin)

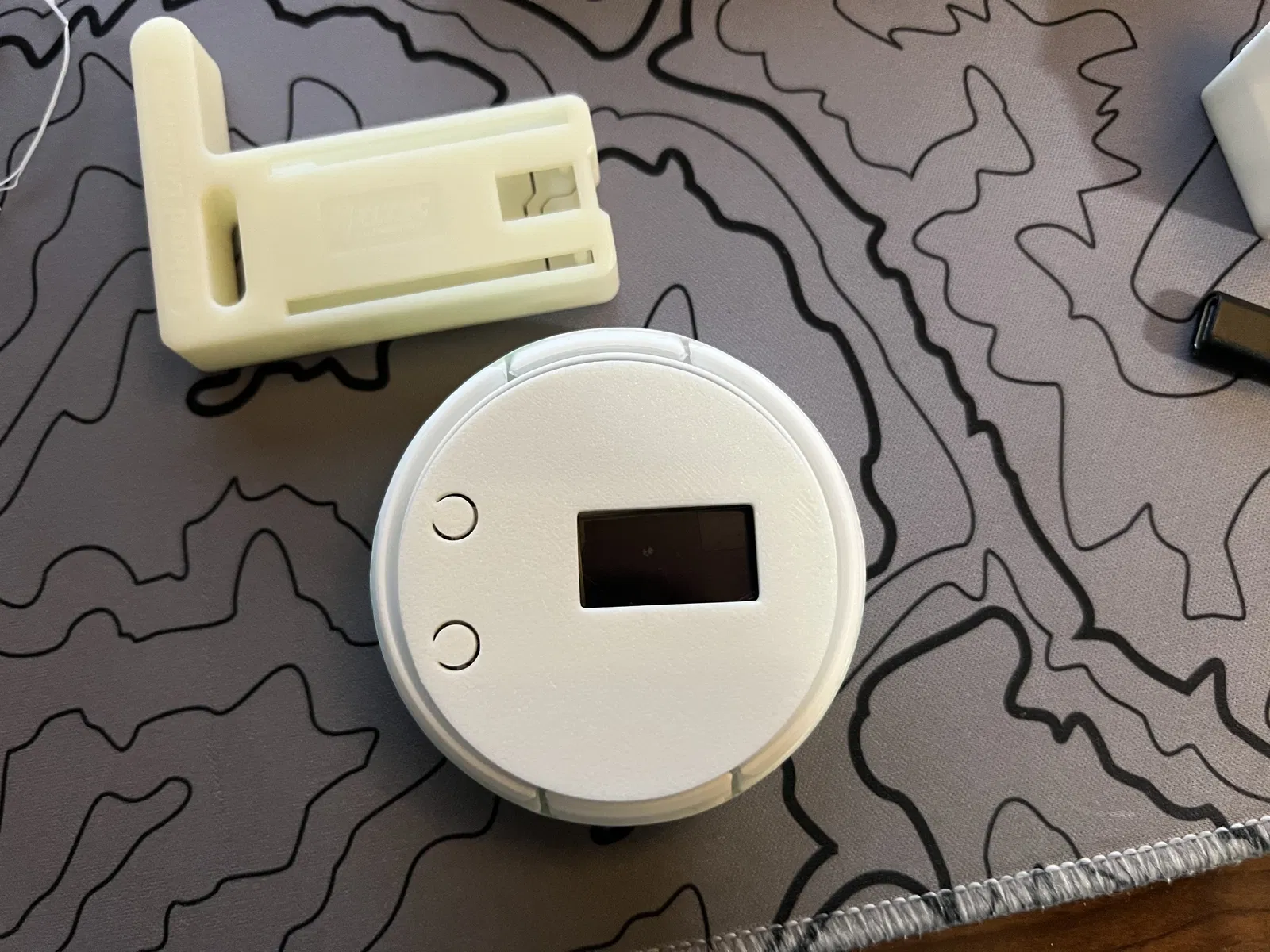

• 1x Nắp ZYNtastic

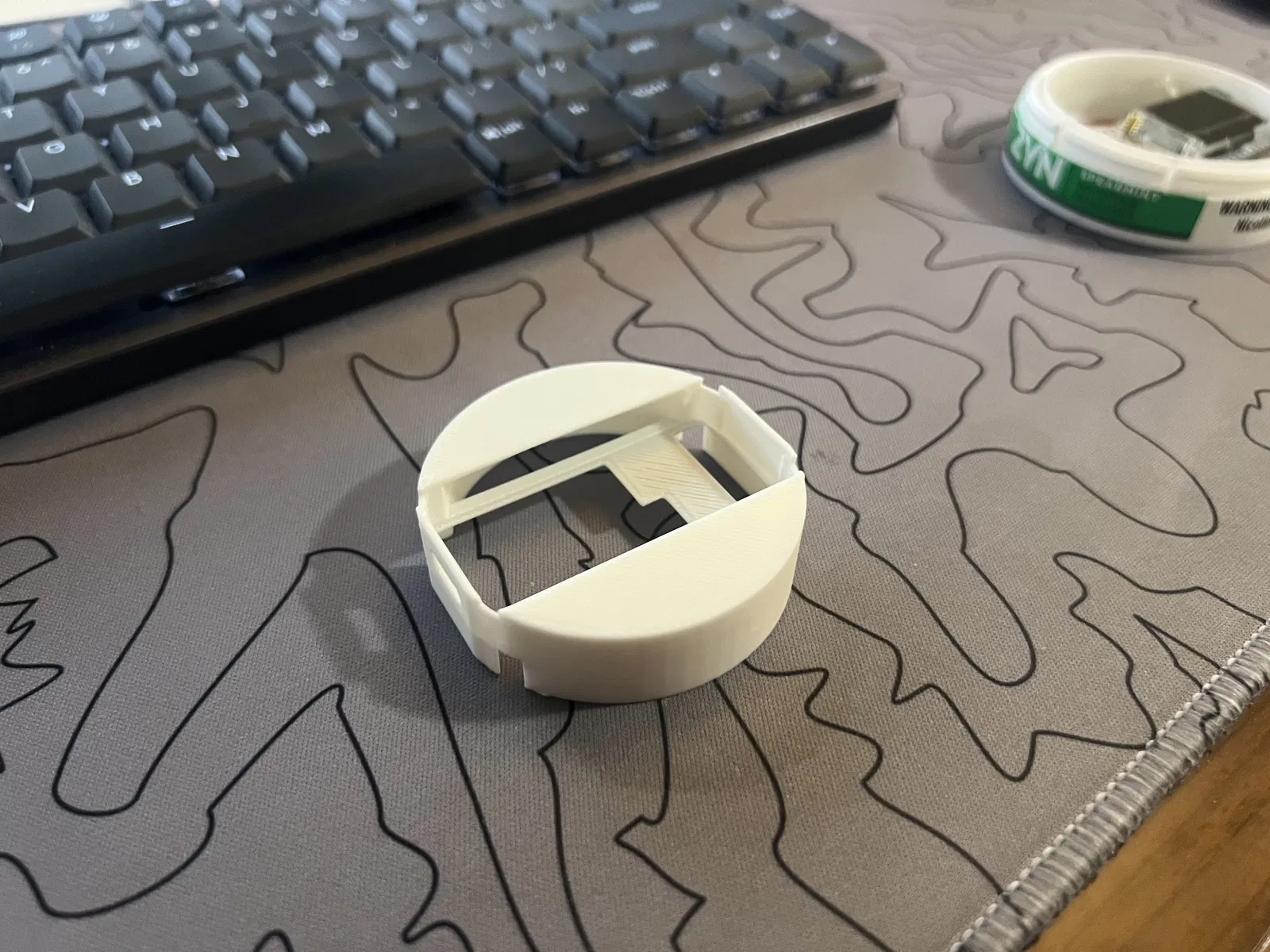

• 1x Thân ZYNtastic
• 1x pin 750mAh 503048
• Keo Super Glue

Hướng dẫn lắp ráp:

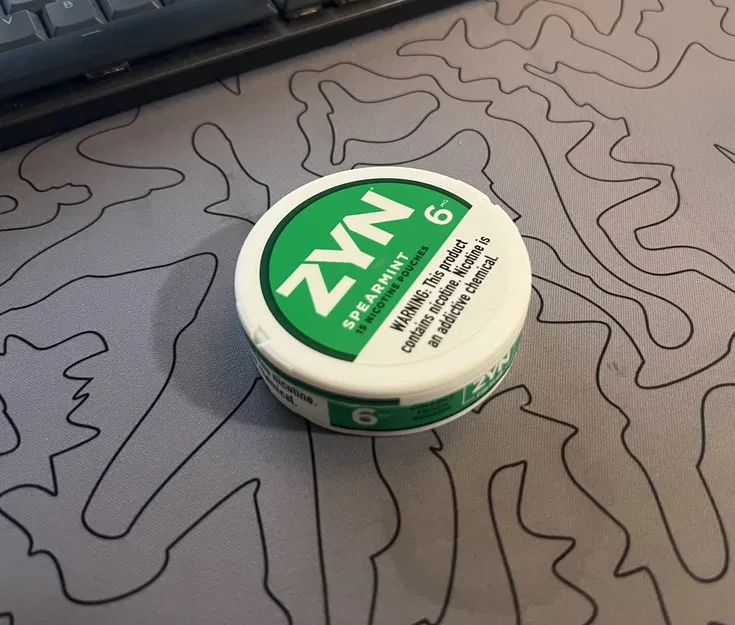

1. Rửa lon ZYN bằng xà phòng và nước, nhớ lau khô cẩn thận phần sticker bên ngoài để khỏi bị hư.
2. Hàn dây pigtail pin phù hợp (có trong bộ Heltec) vào pin 503048. Hàn từng bên một để tránh chập pin gây cháy. Dùng ống co nhiệt để bọc mối hàn, giữ tổng chiều dài tương tự dây pigtail ban đầu.
3. Cẩn thận cắt bỏ phần ống co nhiệt trên antenna Haltec bằng dao rọc giấy/dao nhọn, gỡ khoảng ¼ đến ⅓ tổng chiều dài. Nhẹ nhàng gập antenna lại mà không bẻ gãy hay làm gập nếp mạnh vì nó khá mong manh (ống co nhiệt ban đầu có tác dụng bảo vệ). Dùng Super Glue cố định phần antenna đã gập để làm nó ngắn lại mà không cần cắt.

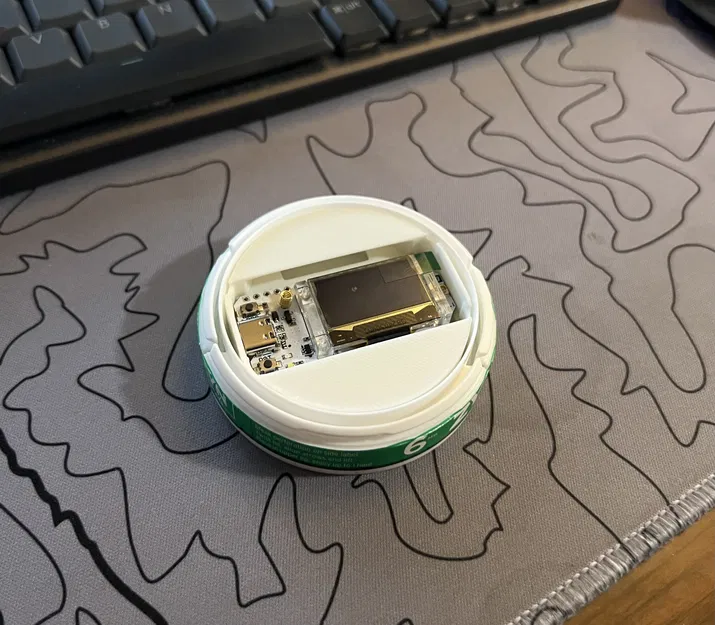

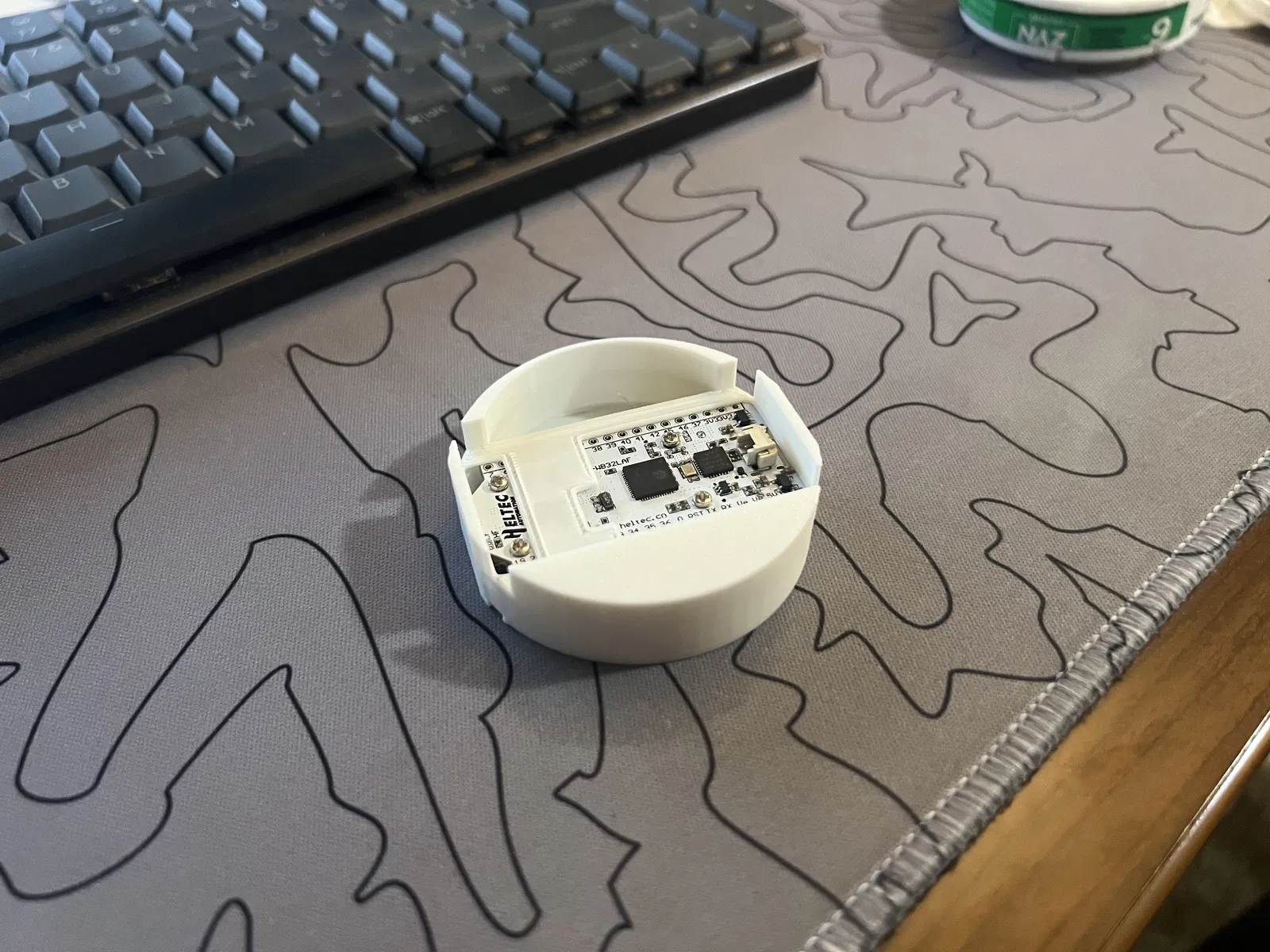

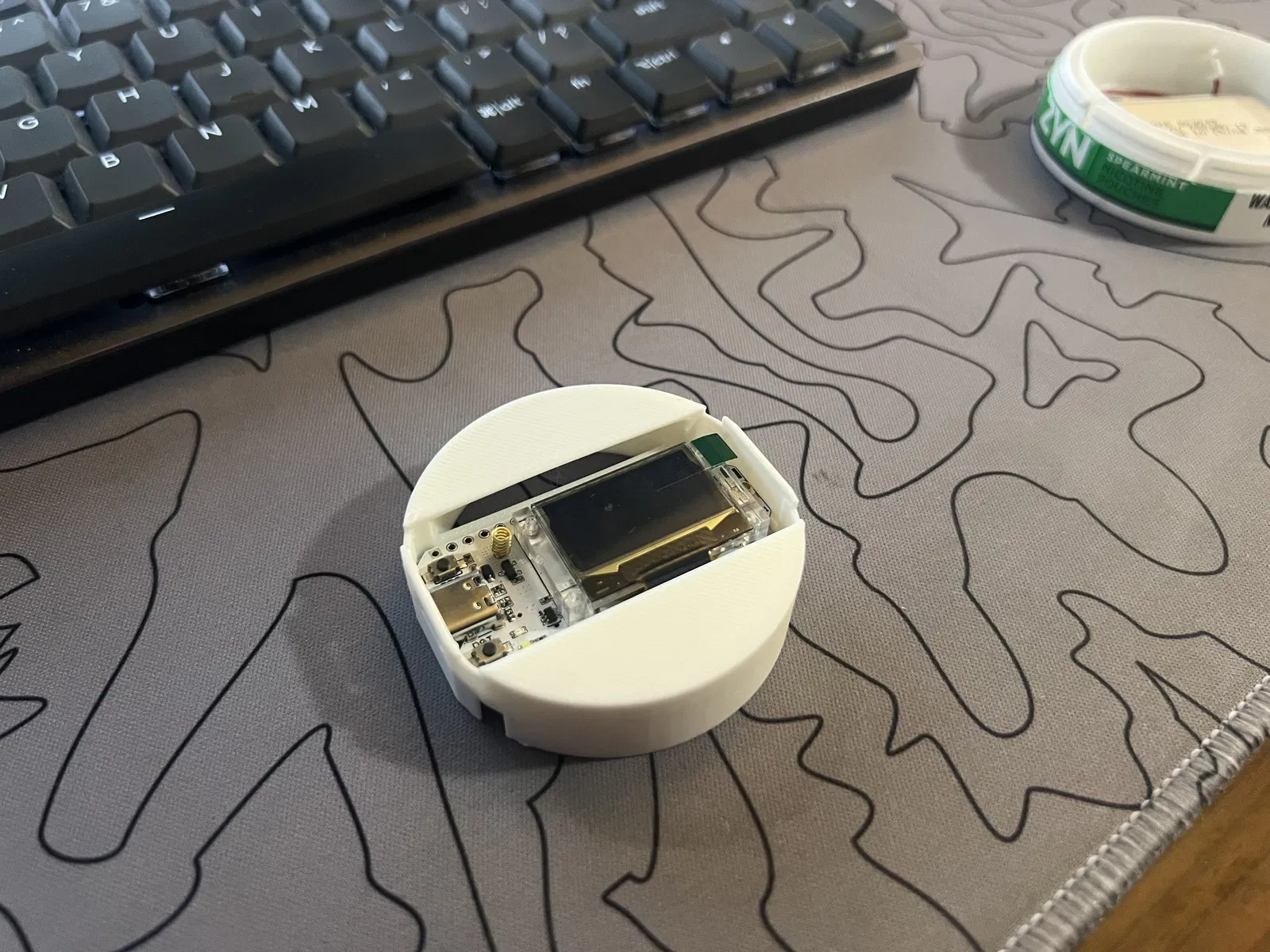

4. Đặt board Heltec vào Thân ZYNtastic.
5. Đặt antenna vào khoang trống trong Thân ZYNtastic, phần antenna đã bẻ hướng ra ngoài, rồi đi dây qua để cắm vào Heltec.
6. Gắn đầu nối antenna, nếu cần thì vòng dây quanh màn hình để gom bớt phần dư.

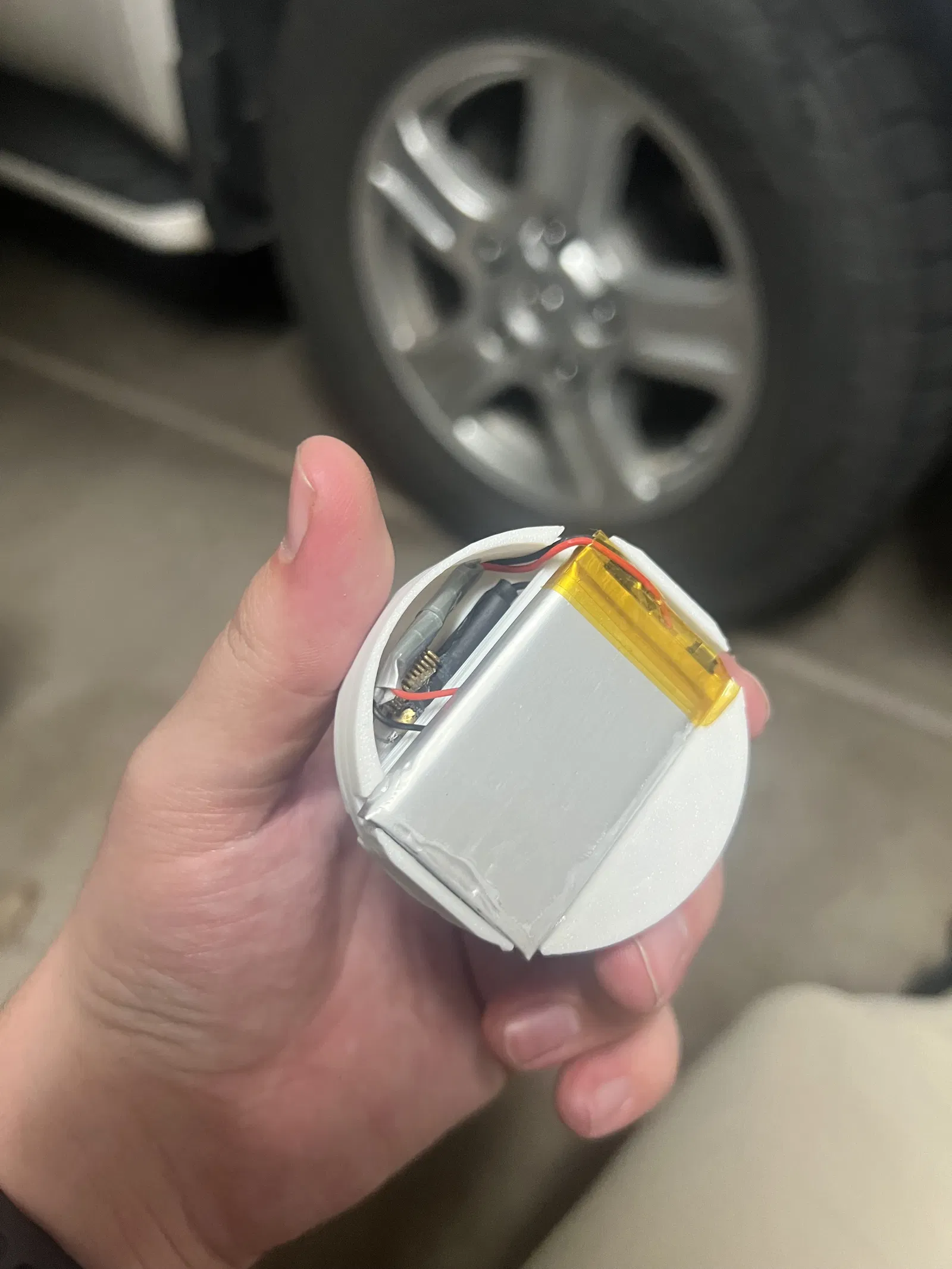

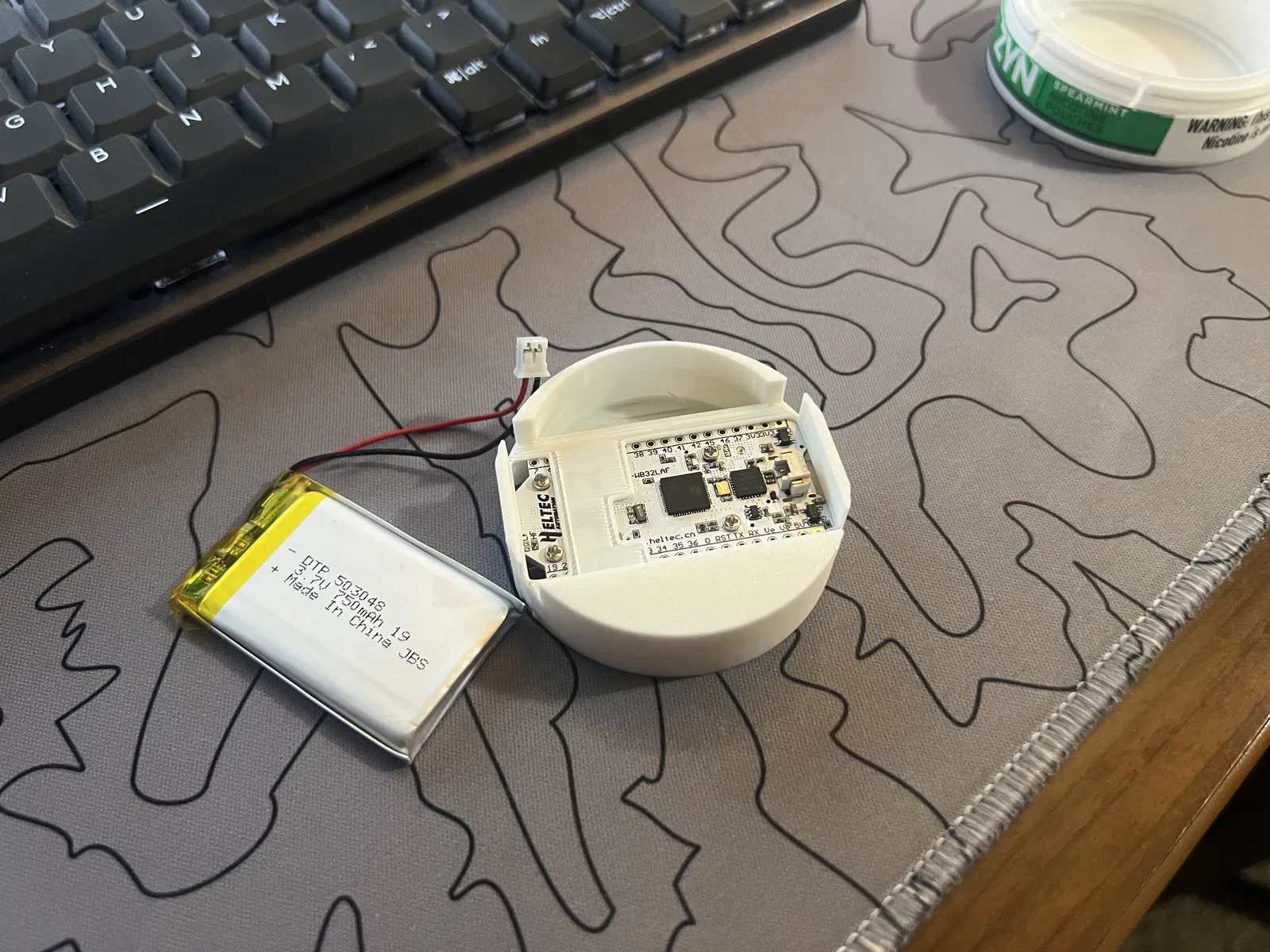

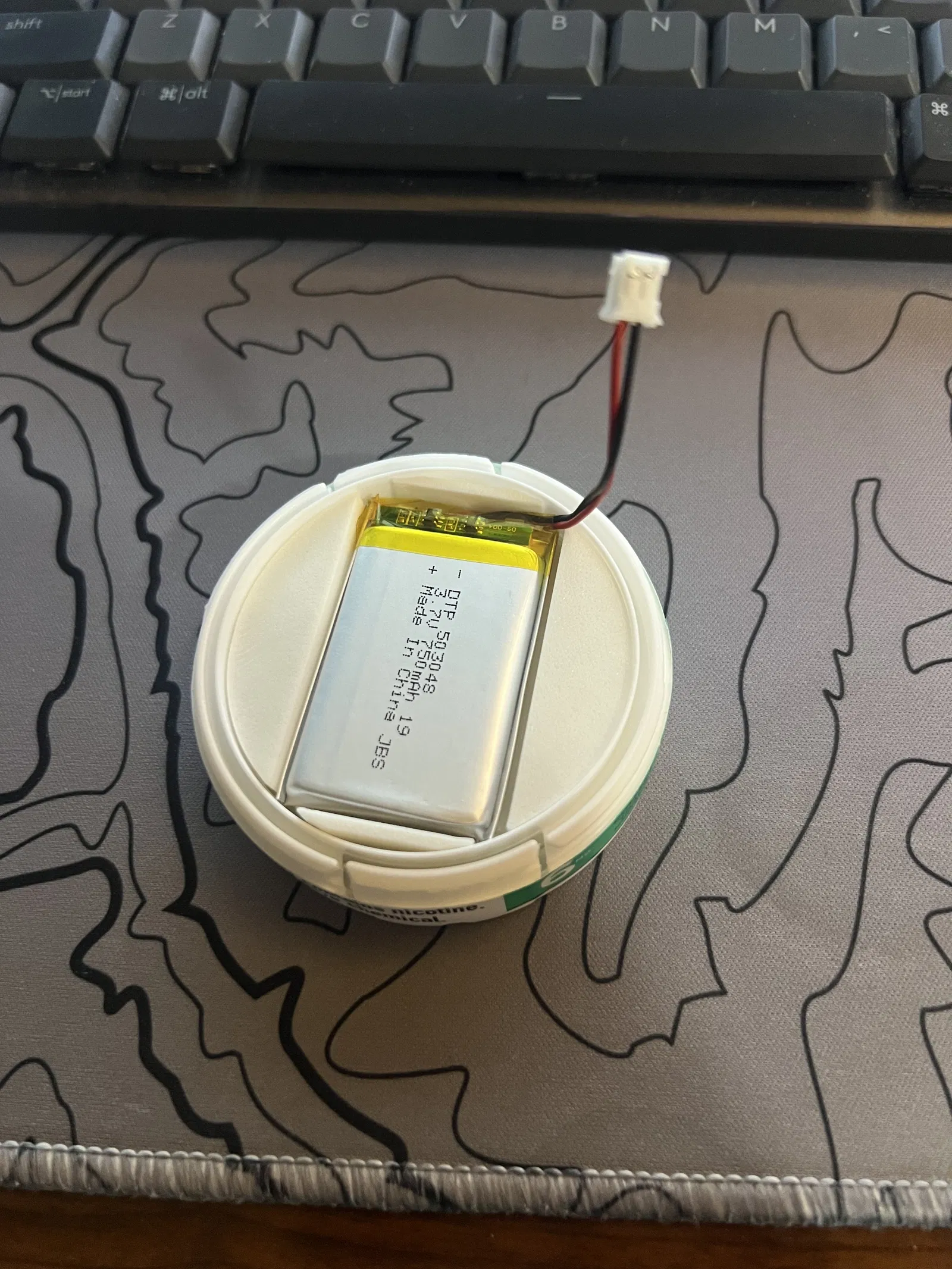

7. Cắm pin vào Heltec và canh pin cho chắc. Đảm bảo Haltec được canh đúng bằng cách gắn thử Nắp ZYNtastic, rồi đặt pin sát vào vị trí và cố định bằng Super Glue.

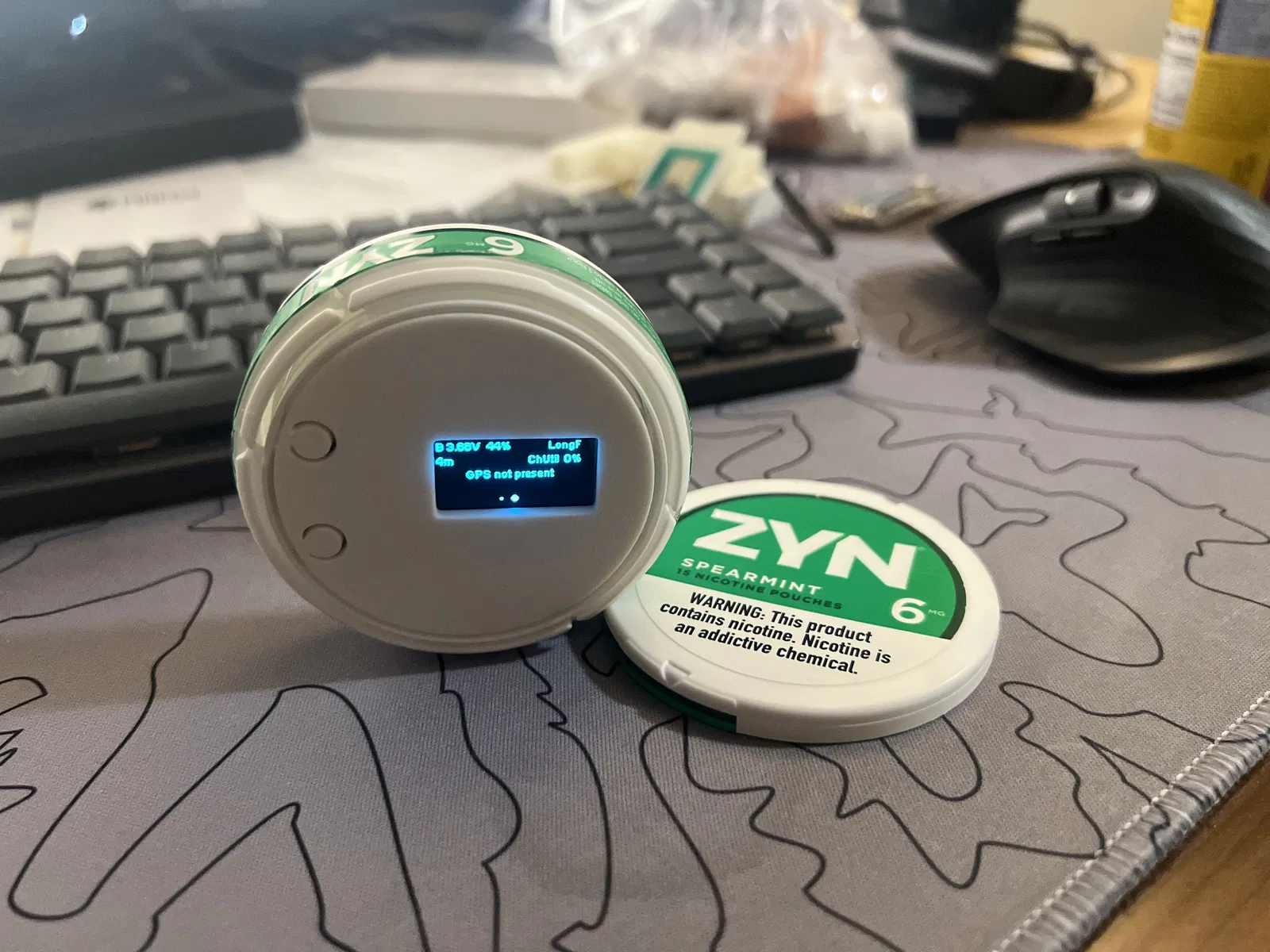

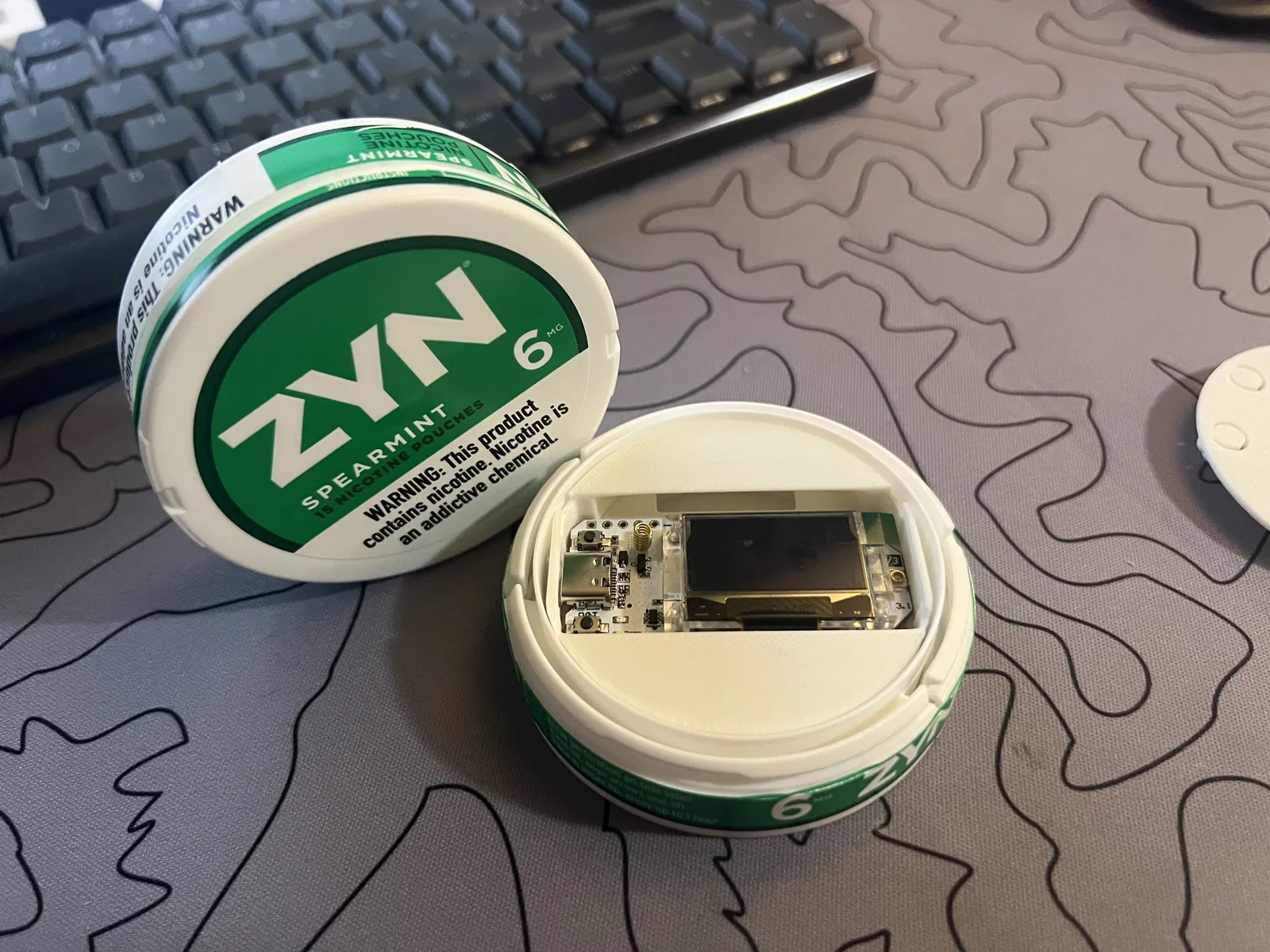

8. Khi keo khô, nhét Thân ZYNtastic đã hoàn thiện vào lon ZYN, sau đó gắn Nắp ZYNtastic và nắp lon ZYN.
